鋼筋混凝土結構 鋼結構 木結構的基本知識

結構施工圖主要表達建筑物的結構布局和各承重構件的材料、形狀、大小及其內部構造等情況，用以作為施工放線、挖基槽、配置鋼筋、安裝模板、設置預埋件、澆灌混凝土、安裝柱、梁、板等構件以及編制預算和施工程序的依據。

建筑結構按其主要承重構件所采用的材料不同可分為鋼結構、木結構、磚混結構和鋼筋混凝土結構等。其中鋼結構是指建筑物主要承重構件全部采用鋼材；木結構是以磚墻、木樓板和木屋架建筑的掩體；磚混結構是以磚墻、鋼筋混凝土樓板和屋面板建造的遮體；而鋼筋混凝土結構則是主要承重構件以鋼筋混凝土構成的建筑物。

以下分別介紹鋼筋混凝土結構、鋼結構、木結構的基本知識。

1.鋼筋混凝土結構

混凝土是由水泥、沙石和水按一定的比例搭配攪拌而成。為提高構件的抗拉能力，在其受拉區內配置一定數量的鋼筋，構成鋼筋混凝土構件。

鋼筋按其在構件中的作用可分為受力筋、箍筋、架立筋、分布筋四種，如圖 。

鋼筋混凝土結構圖除了表示構件形狀和大小外，還要著重表示構件內部鋼筋的配置、形狀、數量和規格等內容。 主要表示構件內部鋼筋配置的圖樣稱為配筋圖。配筋圖一般由立面圖和截面圖組成。立面圖中構件的輪廓線用細實線畫出，鋼筋簡化為單線，用粗實線表示；截面圖中鋼筋的截面畫成黑圓點，每種鋼筋都要用引出線引出，并在端部畫一個細線圓圈，按順序在圓圈內編寫鋼筋號，同時注明其數量和規格。

對于配筋較復雜的鋼筋混凝土構件，除了畫出其立面圖和截面圖之外，還要把每種規格的鋼筋抽出，另畫成鋼筋詳圖，表示其形狀、大小、長度和彎起點等，以便下料加工。

2.鋼結構

鋼結構是由各種型鋼組合連接而成的一種結構，常用于大跨度建筑、高層建筑、地下工程、橋梁及野戰筑城工事中。其所用鋼材有各種標準規格（型號），稱為型鋼。

型鋼的連接形式有焊接、鉚接和螺栓連接三種。

3.木結構

木結構是由木材或主要用木材組成的一種結構。

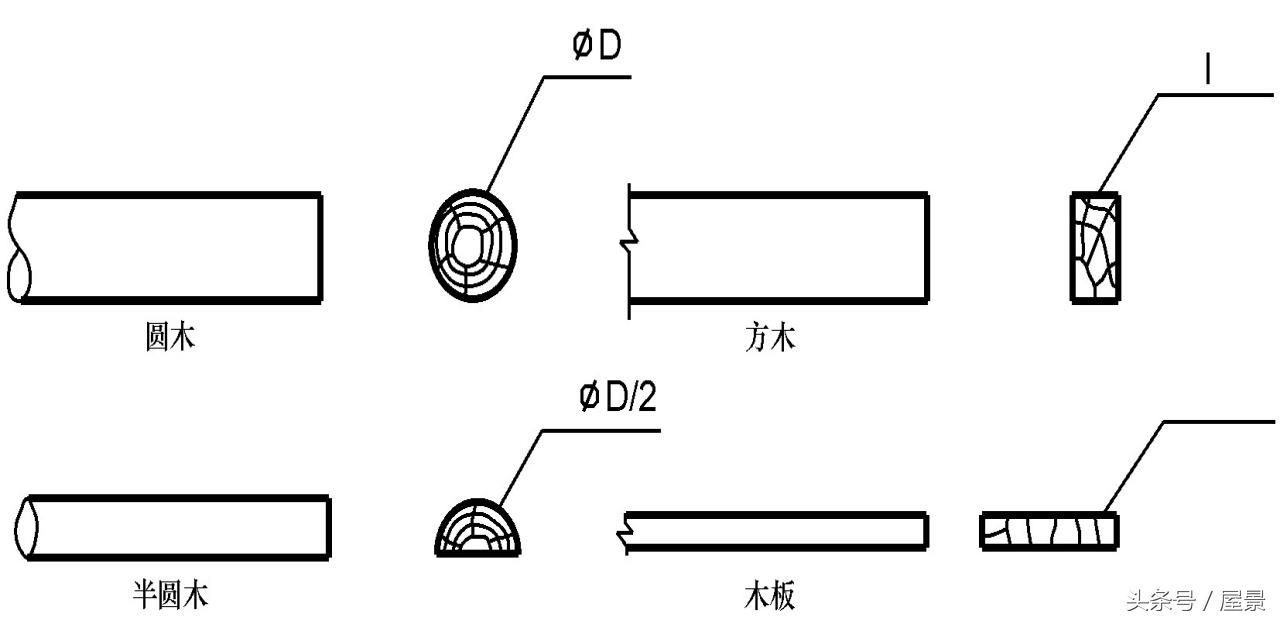

木結構常用的木材有圓木、半圓木、方木和木板四種。國標規定圖例如下圖 。

木材的局部折斷處需要用折斷符號表示，其斷面圖應畫出木紋斷面符號線。立面圖中一般不畫木紋斷面符號線，但圓木曲線折斷處應畫出木紋符號線，以示區別其它管材。標注方法：圓木一般標注出較小端直徑大小φ d ，如φ 100 ；方木和木板標注 b （寬度）× h （高度）。板材也可只注厚度，其寬度和長度可在圖中根據使用范圍查到。

木結構常用連接件連接。連接件有螺栓、鋼釘、扒釘?shù)龋�其中以螺栓連接應用最廣。
