適用范圍：適用于鋼筋混凝土用普通熱軋帶肋鋼筋和細晶粒熱軋帶肋鋼筋，不適用于成品鋼材再次軋制成的再生鋼筋及余熱處理鋼筋。

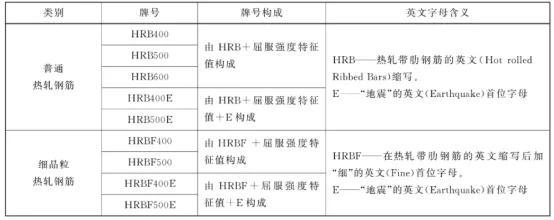

分類、牌號

鋼筋按取得強度特征值分為400、500、600級。（針對拉伸試驗中下屈服強度以及規(guī)定塑性延伸強度RP0.2）

（HRB只是布氏硬度的簡化符號，并不是熱軋鋼的代號。之所以用HRB來衡量其硬度，是因為其硬度低而韌性好）

普通熱軋帶肋鋼筋和細晶粒熱軋鋼筋的兩者力學(xué)性能以及化學(xué)成分規(guī)范上的要求并無區(qū)別，故我們可以認為他們的工程用途上沒有太大區(qū)別。

不同直徑的鋼筋對應(yīng)的公稱橫截面積以及理論值重量見下圖

從這個表中我們可以看出我們鋼筋的直徑基本是偶數(shù)，只有25mm是奇數(shù)。橫截面積、理論重量是保留4位有效數(shù)字。我們也可以根據(jù)圓的面積πR2來計算，π的話我建議取5位有效數(shù)字：3.1415 。在建筑材料中，鋼材的密度一般是按照7.85g/cm3 。

鋼筋直徑的測量的話 可以參照下圖

d1為鋼筋內(nèi)徑。

技術(shù)要求

鋼筋實際重量與理論重量的允許偏差應(yīng)符合規(guī)范要求

鋼筋的冶煉方法

鋼應(yīng)采用轉(zhuǎn)爐或電弧爐冶煉，必要時可采用爐外精煉。

（1、轉(zhuǎn)爐煉鋼(converter steelmaking)是以鐵水、廢鋼、鐵合金為主要原料，不借助外加能源，靠鐵液本身的物理熱和鐵液組分間化學(xué)反應(yīng)產(chǎn)生熱量而在轉(zhuǎn)爐中完成煉鋼過程。

2、電弧爐煉鋼通過石墨電極向電弧煉鋼爐內(nèi)輸入電能，以電極端部和爐料之間發(fā)生的電弧為熱源進行煉鋼的方法。

3、爐外精煉將轉(zhuǎn)爐、平爐或電爐中初煉過的鋼液移到另一個容器中進行精煉的煉鋼過程，也叫"二次煉鋼"。）

牌號和化學(xué)成分

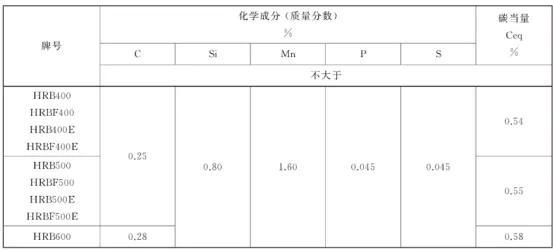

鋼筋牌號及化學(xué)成分應(yīng)符合下圖

交貨形式

鋼筋通常按直條交貨，

力學(xué)性能

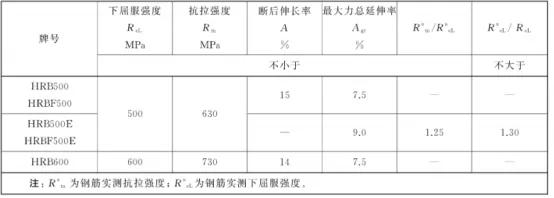

鋼筋的下屈服強度R。、抗拉強度R.、斷后伸長率A.最大力總延伸率A。等力學(xué)性能特征值應(yīng)符合表6的規(guī)定。表6所列各力學(xué)性能特征值,除R°eL/REL可作為交貨檢驗的最大保證值外,其他力學(xué)特征值可作為交貨檢驗的最小保證值。

交貨形式

鋼筋通常按直條交貨，

力學(xué)性能

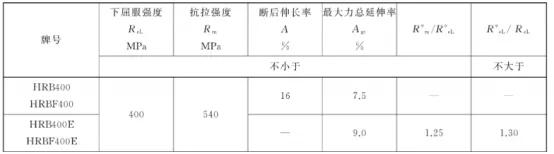

鋼筋的下屈服強度R。、抗拉強度R.、斷后伸長率A.最大力總延伸率A。等力學(xué)性能特征值應(yīng)符合表6的規(guī)定。表6所列各力學(xué)性能特征值,除R°eL/REL可作為交貨檢驗的最大保證值外,其他力學(xué)特征值可作為交貨檢驗的最小保證值。

7.4.2 公稱直徑28 mm~40 mm各牌號鋼筋的斷后伸長率A可降低1%;公稱直徑大于40 mm各牌號鋼筋的斷后伸長率A可降低2%。

7.4.3對于沒有明顯屈服強度的鋼筋,下屈服強度特征值REL應(yīng)采用規(guī)定塑性延伸強度Rp0.2,

7.4.4 伸長率類型可從A或Agt中選定， 但仲裁檢驗時應(yīng)采用Agt.

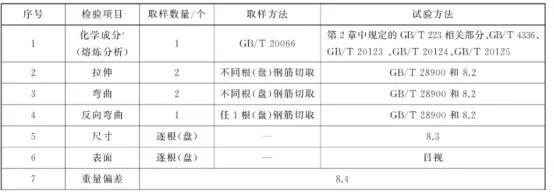

取樣規(guī)則

7.5工藝性能

7.5.1彎曲性能

鋼筋應(yīng)進行彎曲試驗。按表7規(guī)定的彎曲壓頭直徑彎曲180°后，鋼筋受彎曲部位表面不得產(chǎn)生裂紋。

7.4.2 公稱直徑28 mm~40 mm各牌號鋼筋的斷后伸長率A可降低1%;公稱直徑大于40 mm各牌號鋼筋的斷后伸長率A可降低2%。

7.4.3對于沒有明顯屈服強度的鋼筋,下屈服強度特征值REL應(yīng)采用規(guī)定塑性延伸強度Rp0.2,

7.4.4 伸長率類型可從A或Agt中選定， 但仲裁檢驗時應(yīng)采用Agt.

7.5工藝性能

7.5.1彎曲性能

鋼筋應(yīng)進行彎曲試驗。按表7規(guī)定的彎曲壓頭直徑彎曲180°后，鋼筋受彎曲部位表面不得產(chǎn)生裂紋。

8.2 拉伸、彎曲、反向彎曲試驗

8.2.1拉伸、彎曲、反向彎曲試驗試樣不允許進行車削加工。

8.2.2計算鋼筋強度用截面面積采用表2所列公稱橫截面面積。

8.2.3反向彎曲試驗，先正向彎曲90° ,把經(jīng)正向彎曲后的試樣在100 C士10 C溫度下保溫不少于30min,經(jīng)自然冷卻后再反向彎曲20°。兩個彎曲角度均應(yīng)在保持載荷時測量。當(dāng)供方能保證鋼筋經(jīng)人工時效后的反向彎曲性能時,正向彎曲后的試樣亦可在室溫下直接進行反向彎曲。

7.5.2.4反向彎曲試驗的彎曲壓頭直徑比彎曲試驗相應(yīng)增加一個鋼筋公稱直徑。

8.4 重量偏差的測量

8.4.1 測量鋼筋重量偏差時，試樣應(yīng)從不同根鋼筋上截取,數(shù)量不少于5支,每支試樣長度不小于500 mm。長度應(yīng)逐支測量,應(yīng)精確到1 mm。測量試樣總重量時，應(yīng)精確到不大于總重量的1%。

8.4.2鋼筋實際重量 與理論重量的偏差按式(2)計算:

9.3.2組 批規(guī)則

9.3.2.1鋼筋 應(yīng)按批進行檢查和驗收,每批由同一牌號、同一爐罐號、同- -規(guī)格的鋼筋組成。每批重量通常不大于60t。超過60t的部分,每增加40 t(或不足40t的余數(shù)),增加一個拉伸試驗試樣和-個彎曲試驗試樣。

9.3.2.2允許由同一牌號、同- -冶煉方法、同一澆注方法的不同爐罐號組成混合批,但各爐罐號含碳量之差不大于0.02%,含錳量之差不大于0.15%�；旌吓�的重量不大于60 t。
