鋼筋、模板、混凝土工程施工過程控制圖文詳解

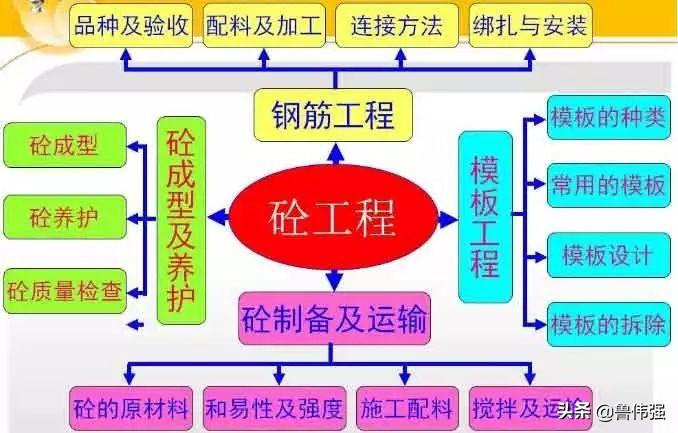

模板工程

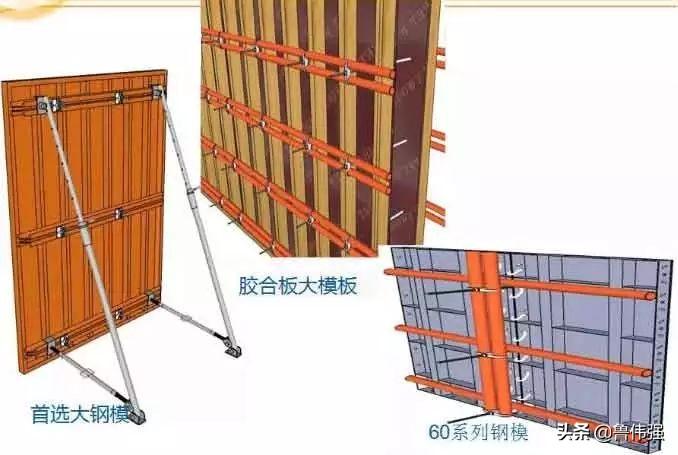

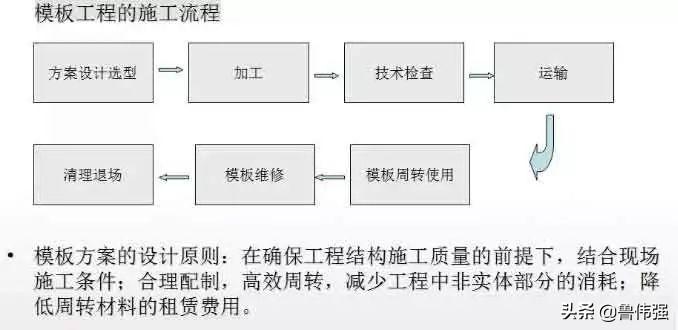

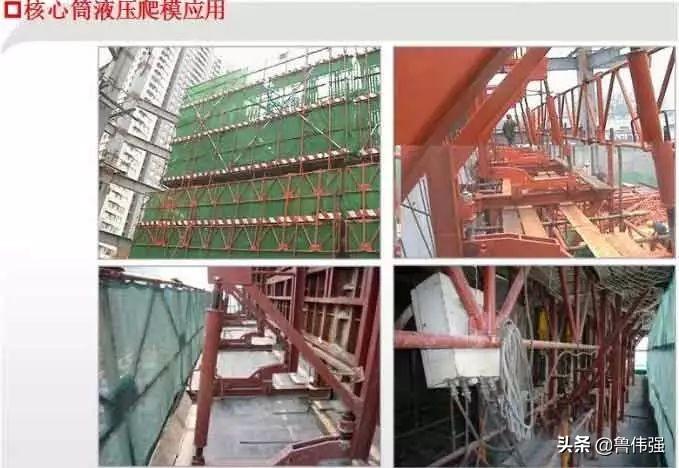

模板選型要合理

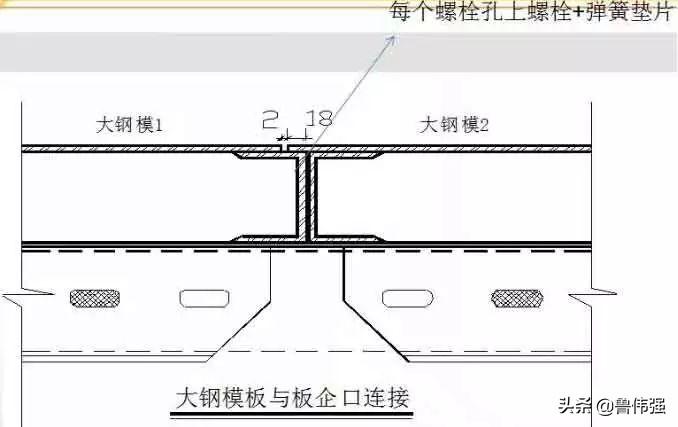

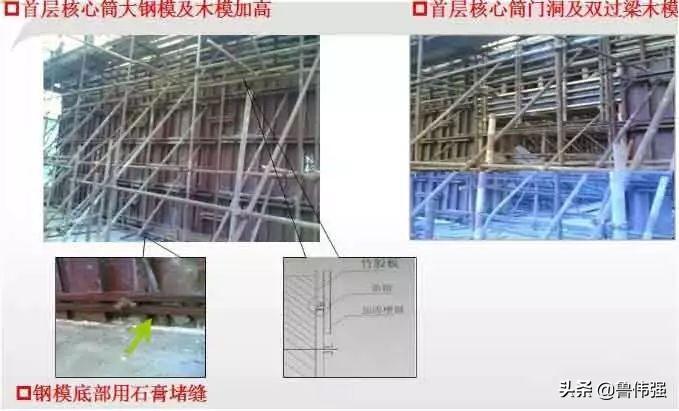

大模板拼接

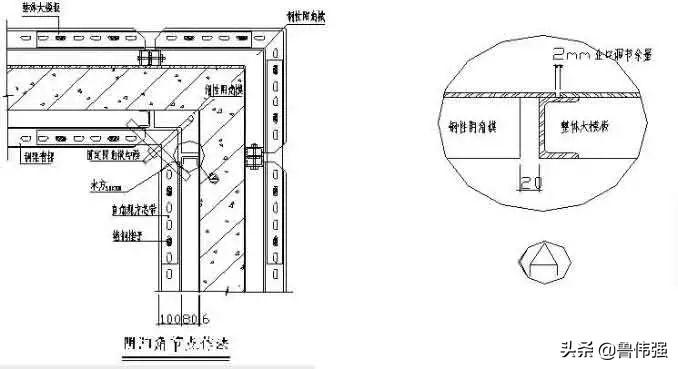

陰角模—采用多道陰角壓槽保證陰角嚴密順直

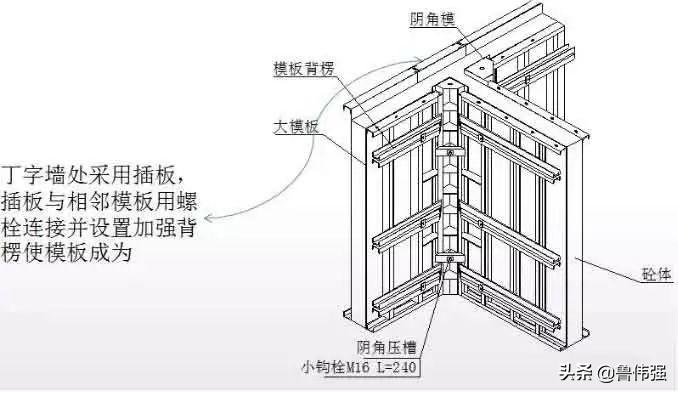

丁字墻節點

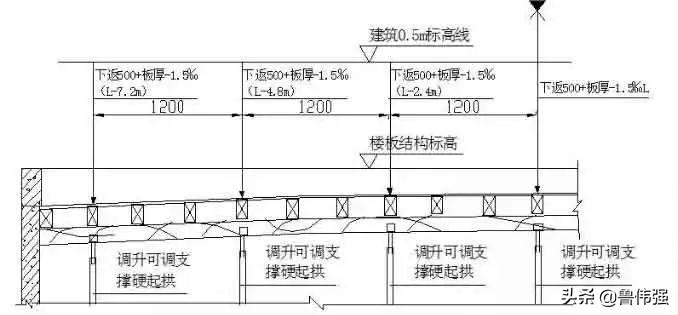

超過4m按1‰~3‰起拱，采用硬起拱，起拱應順直，不要起折線拱或倒拱

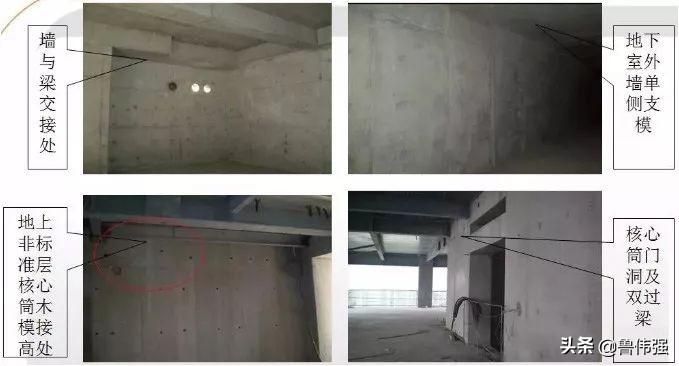

地下室導墻模板接茬

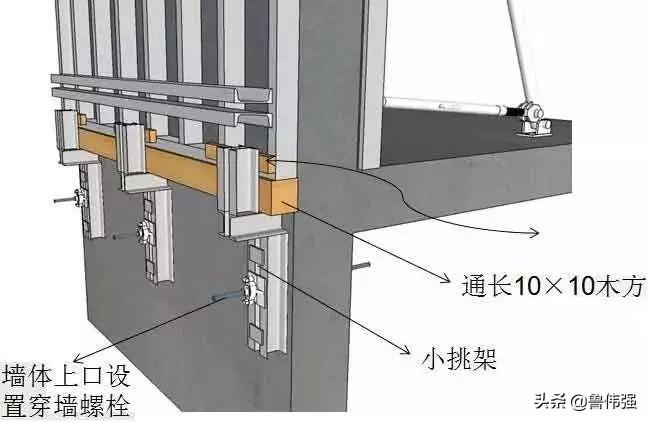

大鋼模板外墻接茬
外墻樓板處接茬

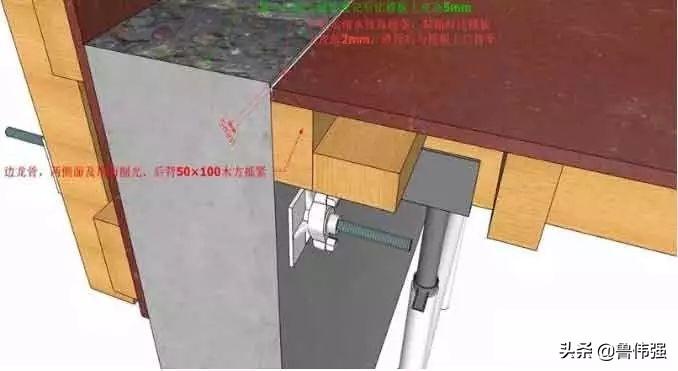

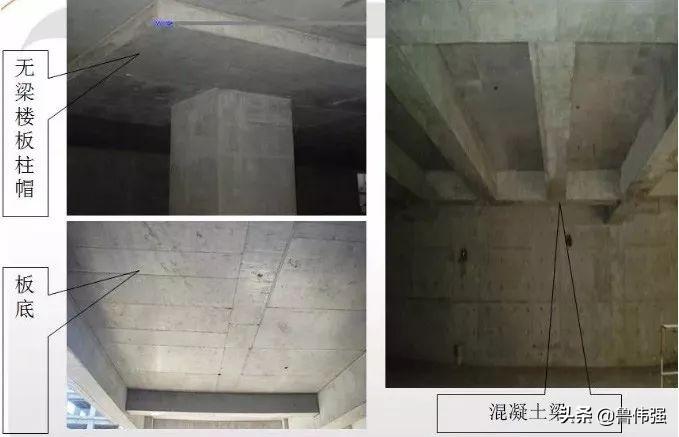

頂板陰角節點

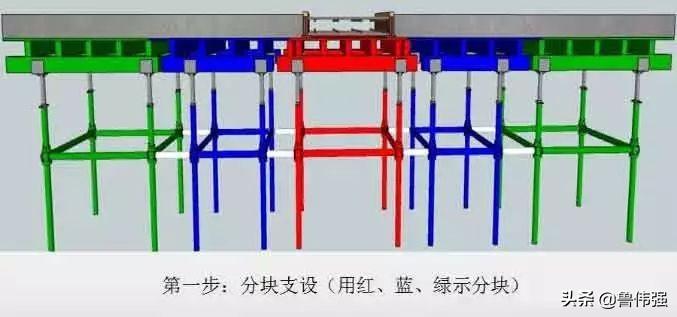

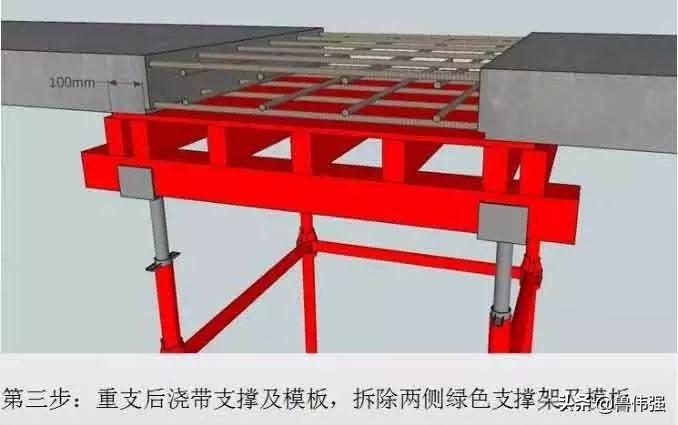

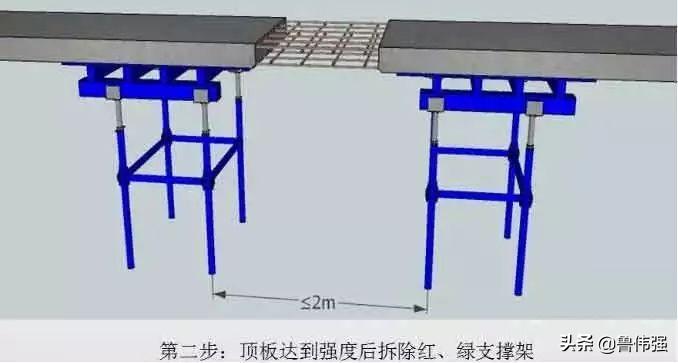

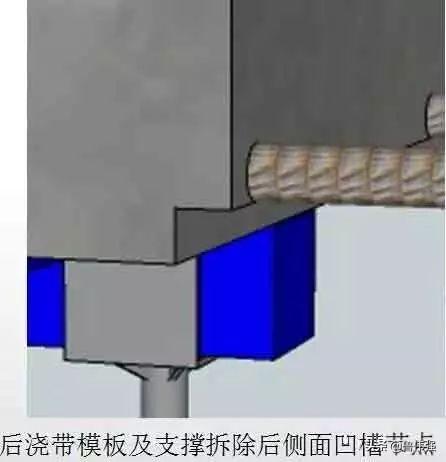

頂板后澆帶模板支設
梁柱接頭節點模板

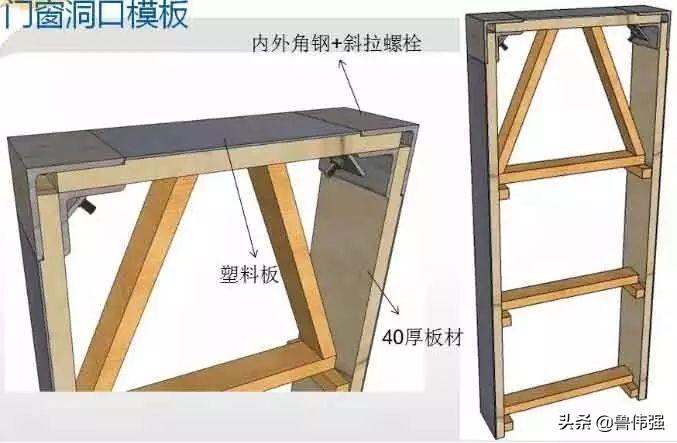

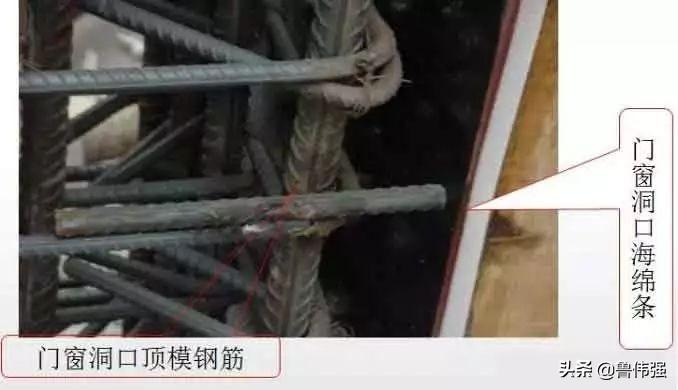

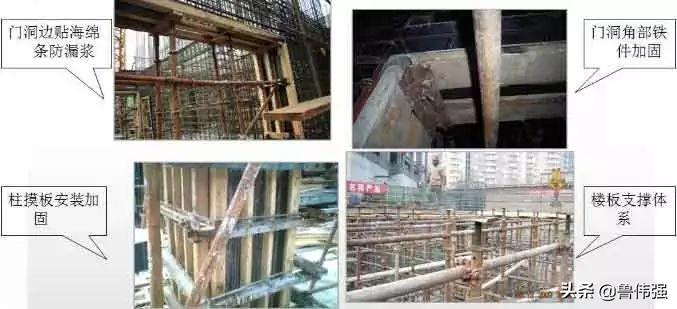

門窗洞口模板
門窗洞口模板

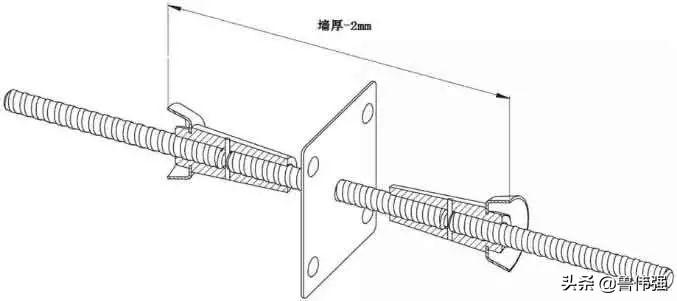

地下室外墻宜采用三節頭止水螺栓

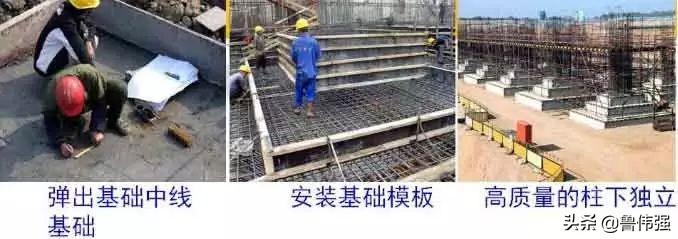

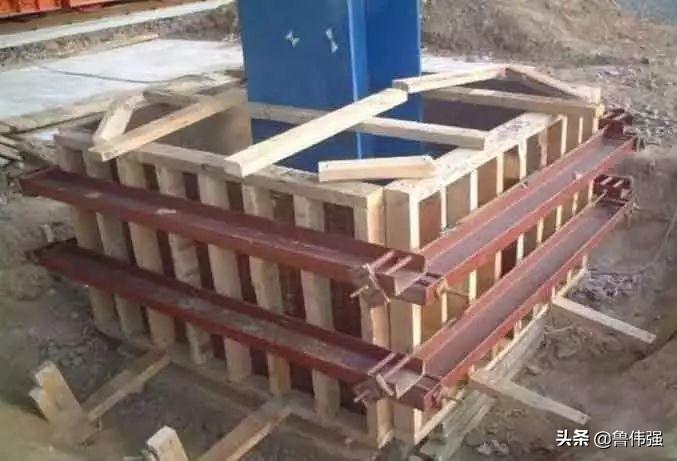

基礎模板
基礎模板

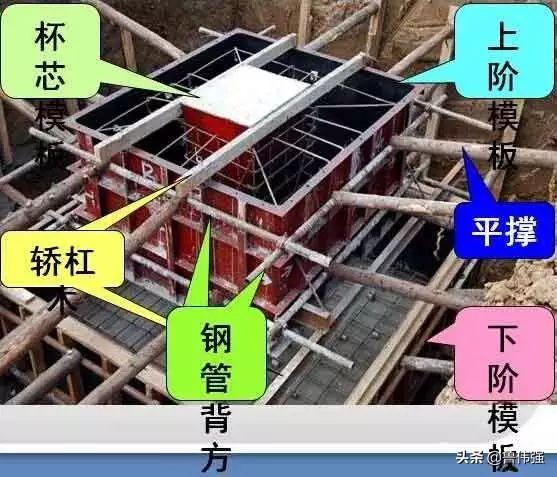

杯芯模兩側要釘上轎杠木，以便擱置在上臺階模板上，杯芯模不設底模板，以利杯口底部砼振搗。

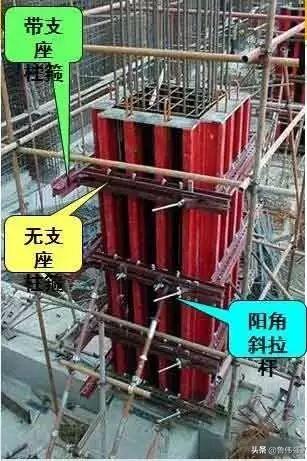

夾具及卡具：常用的有工具式柱箍和組合式梁卡具。柱箍亦稱定位夾箍，用角鋼、槽鋼、扁鋼或木方制成，是直接支承或夾緊各類柱模的支承件。

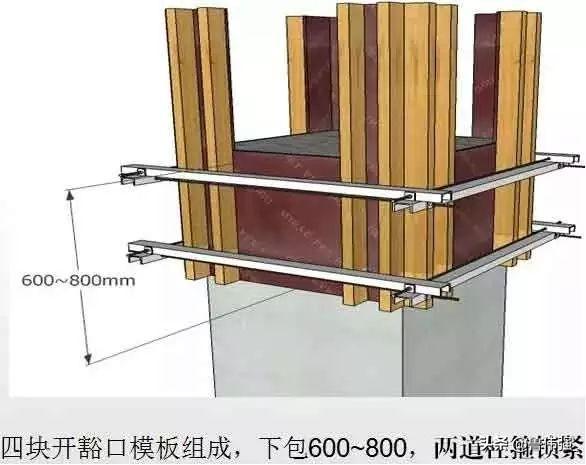

柱模套箍
可調柱模板的柱箍
模板安裝的操作質量，是確保模板工程質量和混凝土結構質量的關鍵工序。
鋼筋工程

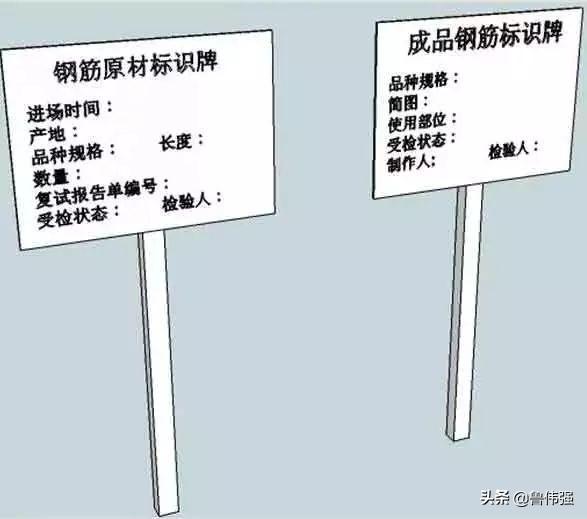

鋼筋堆場—分類碼放、地壟墻、掛標識牌
鋼筋工程是保證抗震和結構安全的關鍵分項工程.施工中重點加強以下管理環節和質量控制。

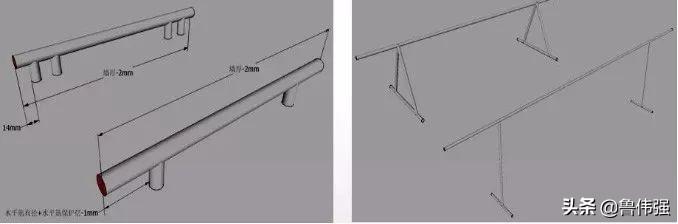

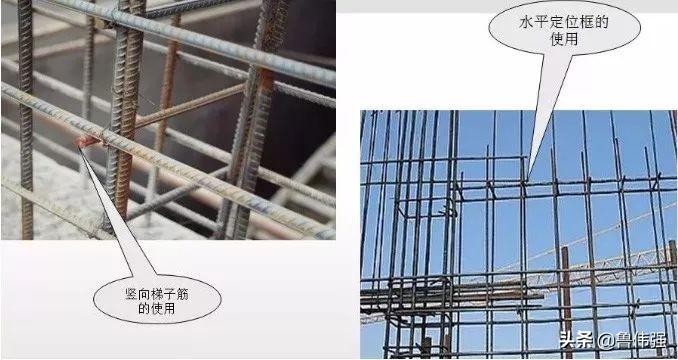

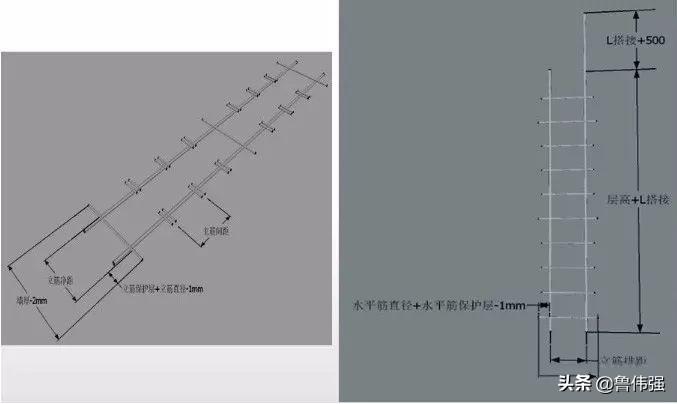

定位筋應有大樣圖
定位筋應有大樣圖
起步筋
1）連梁箍筋有一根在暗柱邊且距暗柱邊50mm；2）樓板鋼筋距墻邊（梁邊）50mm；3）梁箍筋距柱邊；4）次梁兩端箍筋距主梁50mm；5）墻體水平筋或暗柱箍筋距樓（地）面30~50mm；6）墻體豎向筋距暗柱、門口邊50mm

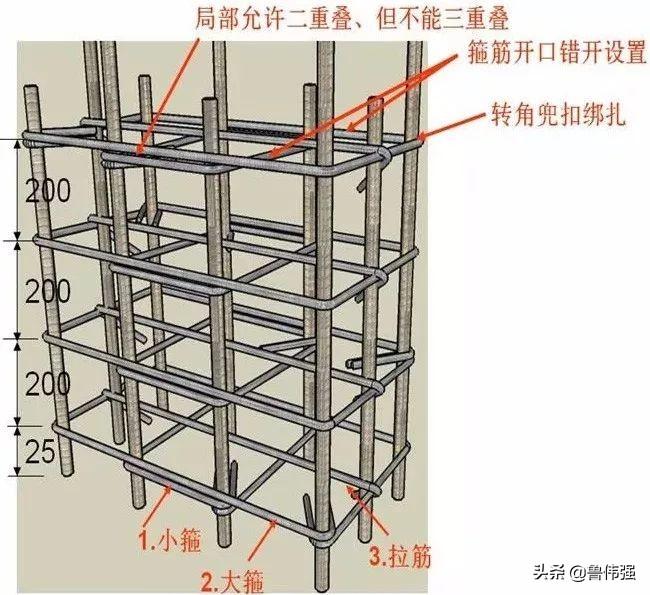

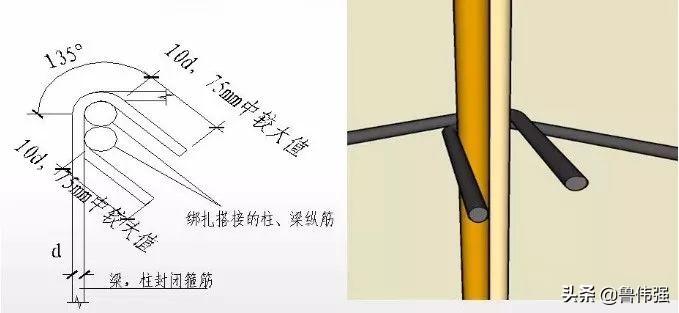

柱（暗柱）主筋搭接處的專用箍筋

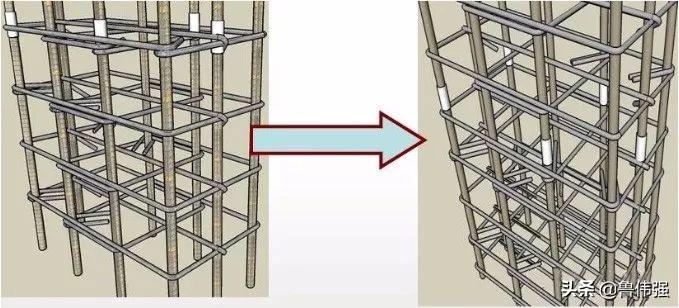

柱（暗柱）套筒上箍筋調整
暗柱綁扎

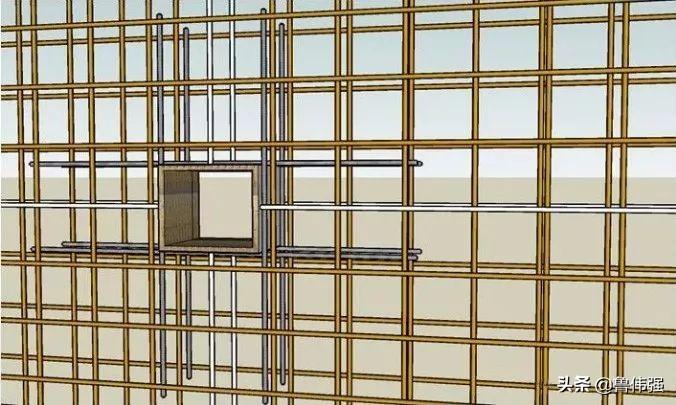

洞口加筋補強

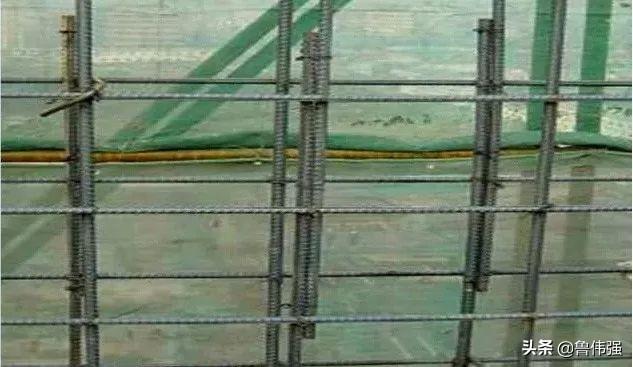

墻豎筋搭接處綁扎三道水平筋

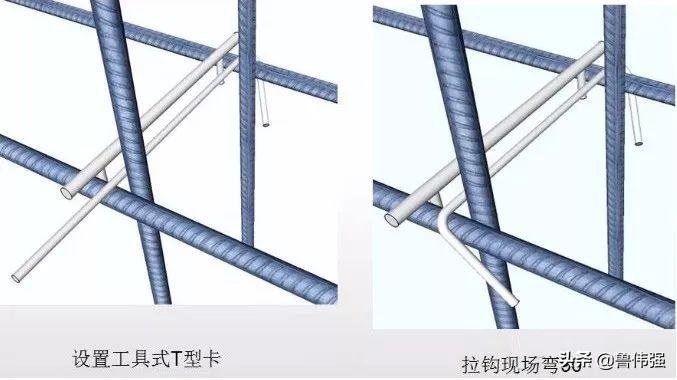

拉鉤安裝

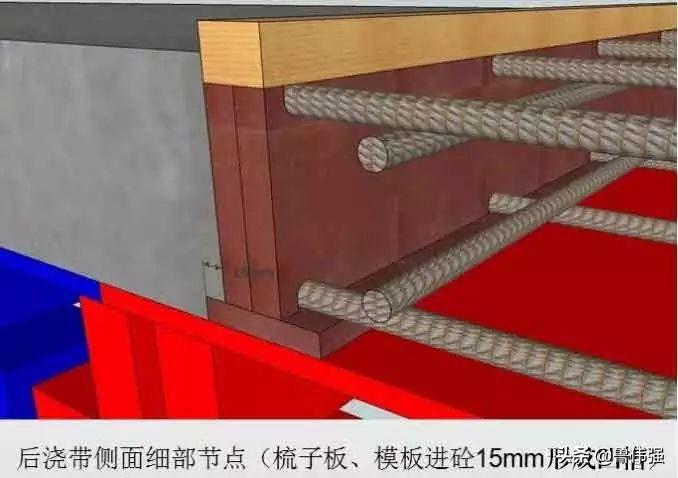

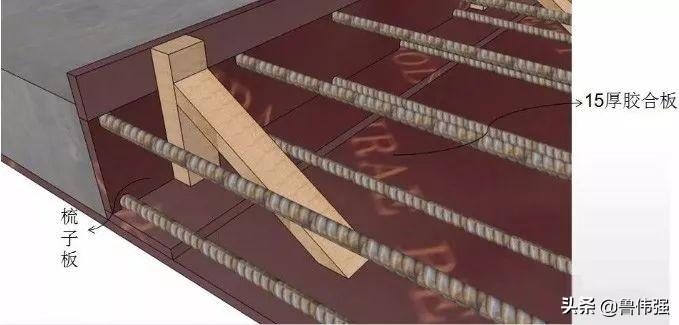

后澆帶、施工縫處鋼筋保護層控制

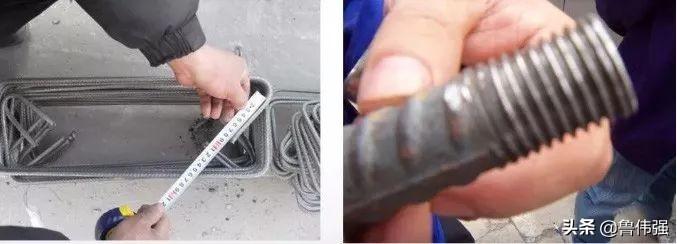

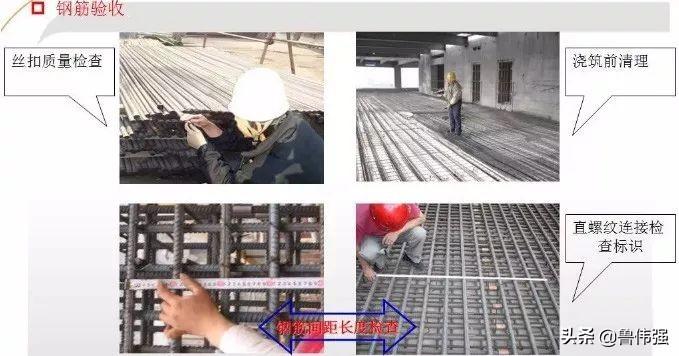

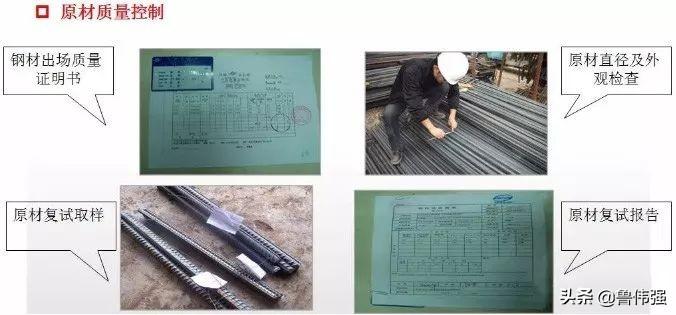

鋼筋后臺加工質量檢查

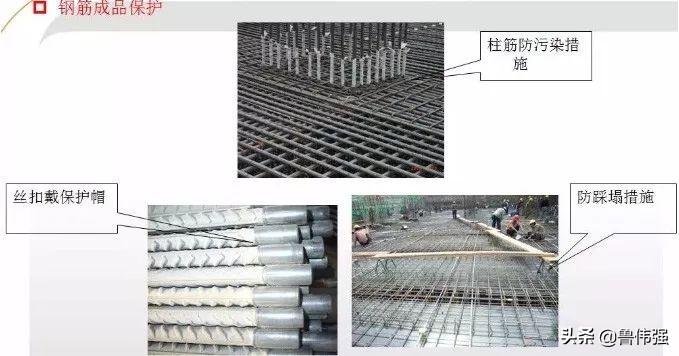

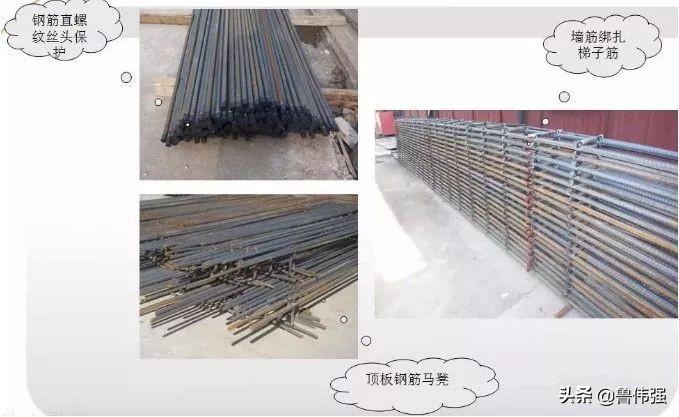

鋼筋綁扎措施

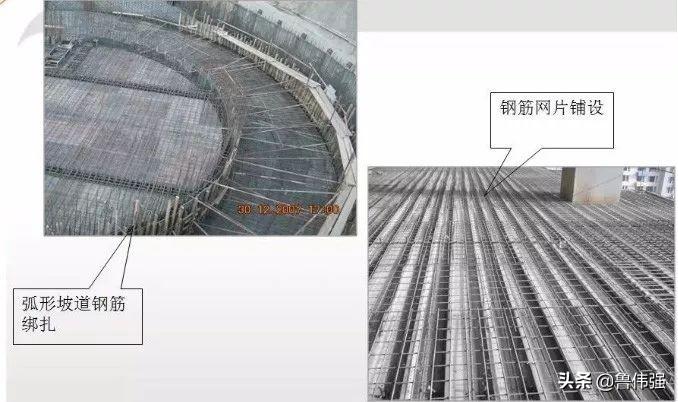

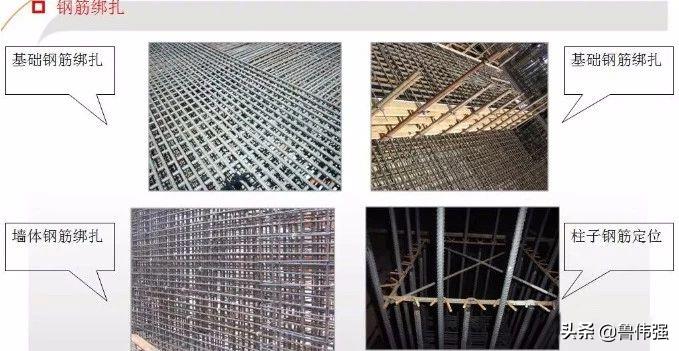

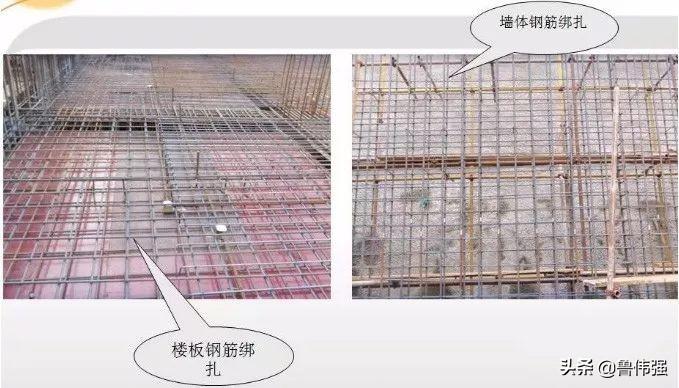

鋼筋綁扎
鋼筋綁扎

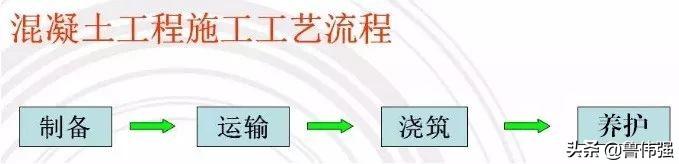

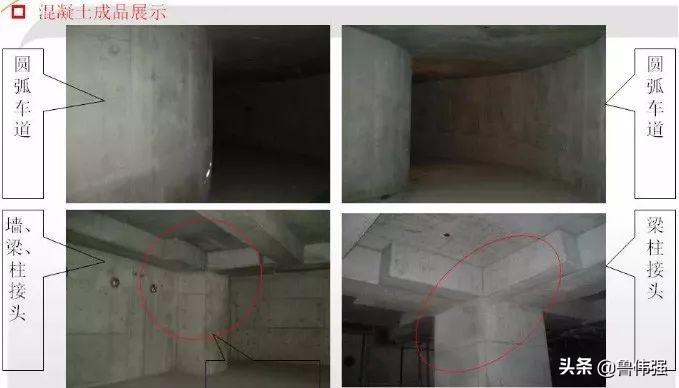

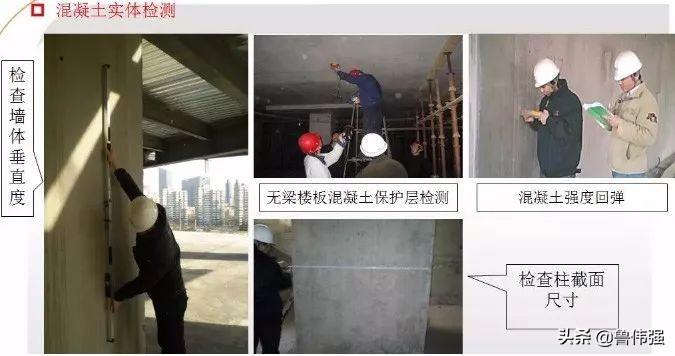

混凝土工程

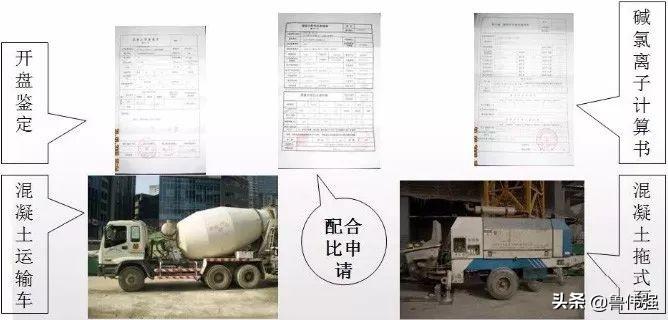

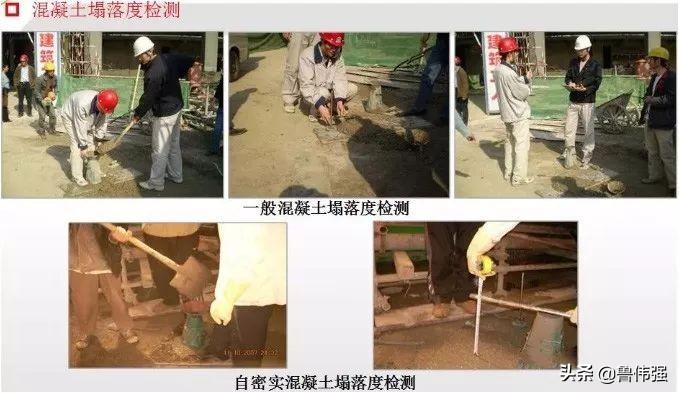

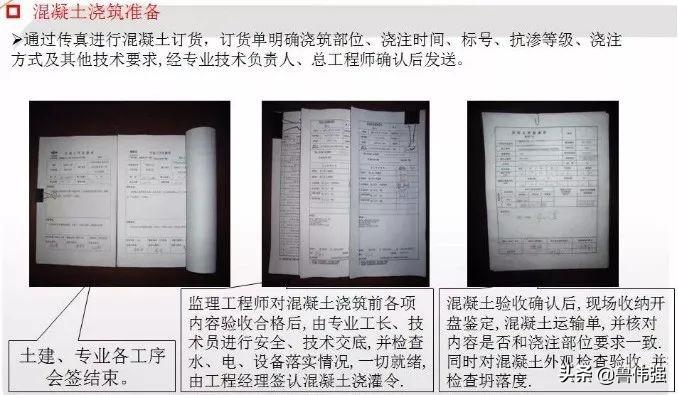

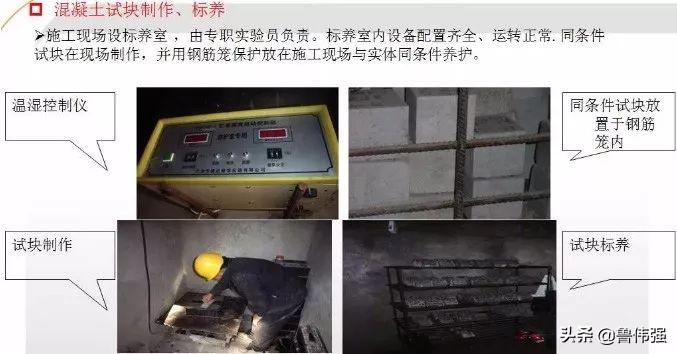

結構用混凝土采用商品混凝土，商品混凝土廠家資質資料齊全，考察合格，每批混凝土到達施工現場均提供開盤鑒定、配合比申清單、堿離子、氯離子計算書及混凝土原材復試報告等。運輸過程嚴格控制混凝土攪拌站至施工現場時間，確�；炷脸跄龝r間滿足要求。運輸及澆筑設備檢查合格。

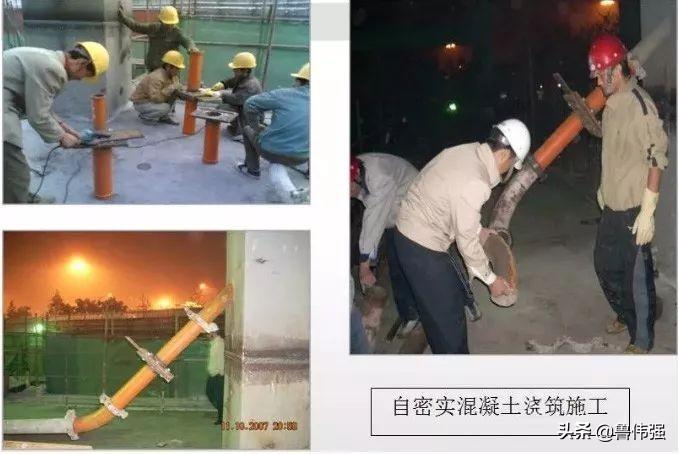

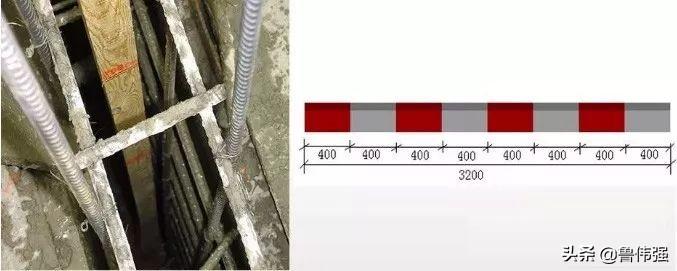

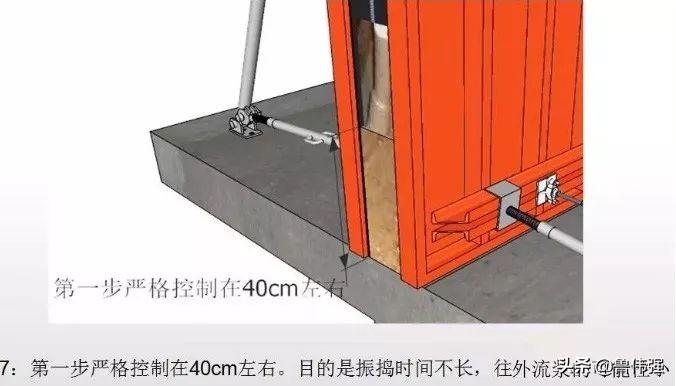

標尺桿控制混凝土分層下料

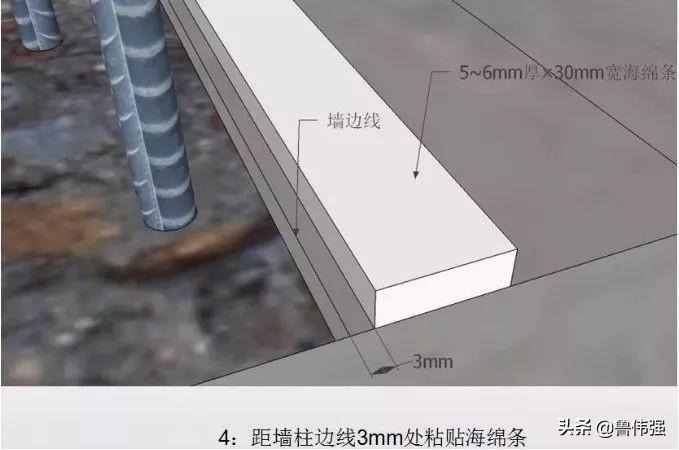

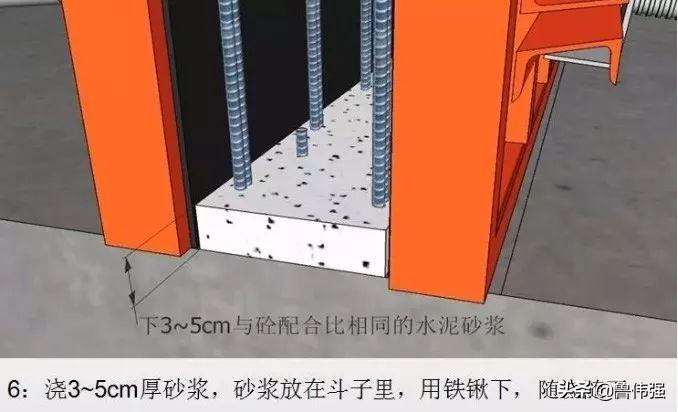

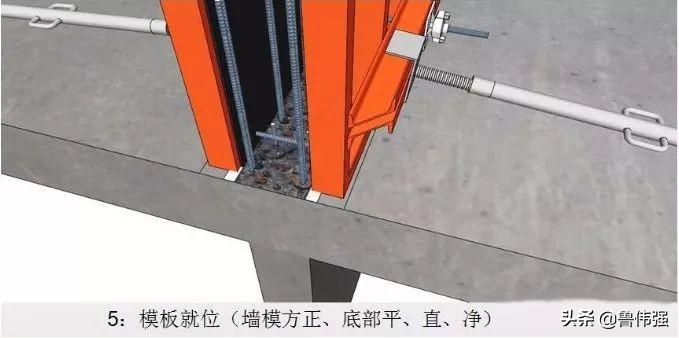

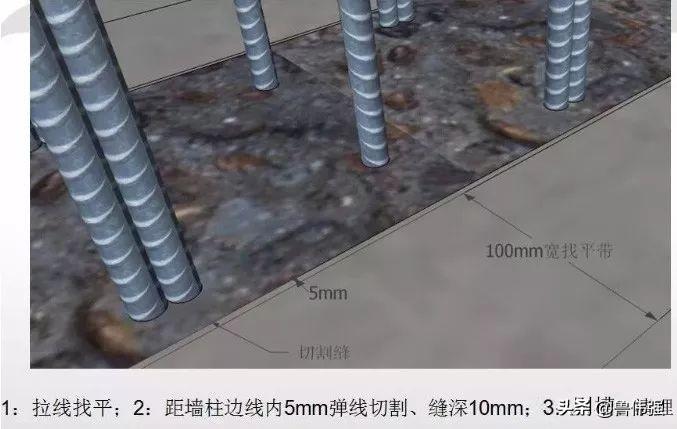

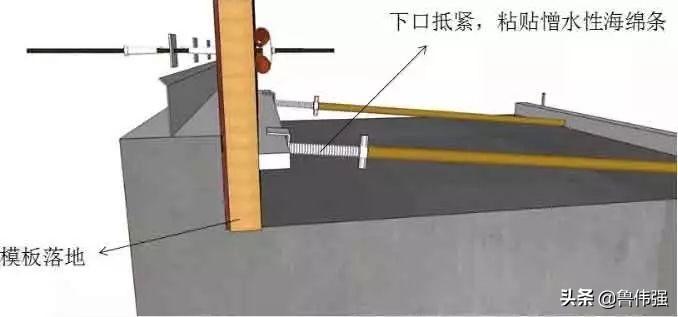

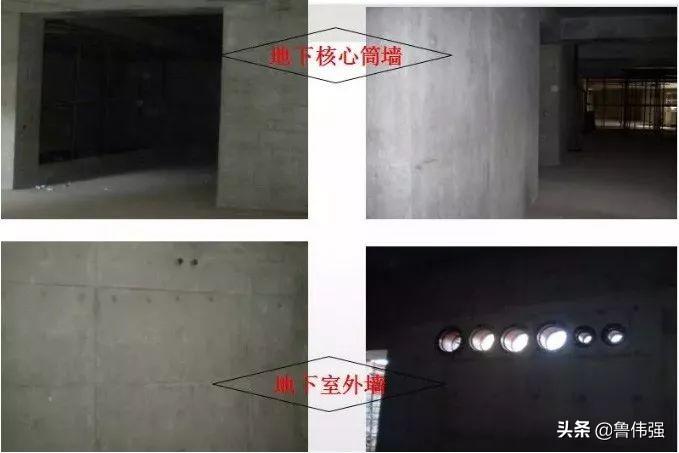

防止墻、柱爛根措施
防止墻、柱爛根措施
防止墻、柱爛根措施
防止墻、柱爛根措施
防止墻、柱爛根措施

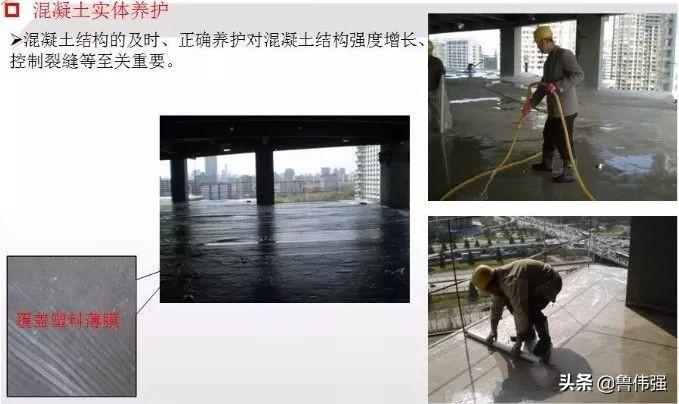

施工縫剔鑿
水平施工縫：去除軟弱層，露出石子。
豎向施工縫：去除松散石子，露出密實砼。
砼工長必須三做到：
1）每班砼第一輛砼應鑒定。
2）澆筑砼工長必須到——看分層振搗。

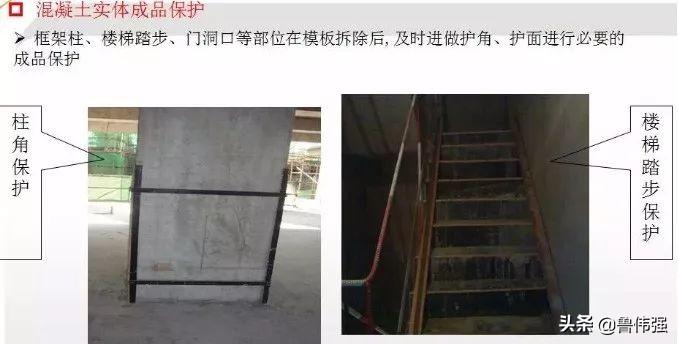

3）拆模后工長必須到——一拆模，爛根拾掇一下（必須是抹灰工或油工，用下一車同一級別的砼原漿）
