圖解安裝預算、施工避雷及等電位

安裝預算、施工中避雷及等電位的問題思辨

圖集參考02D501,L04D502、L13D502、電氣設計手冊、GB50303-2015等

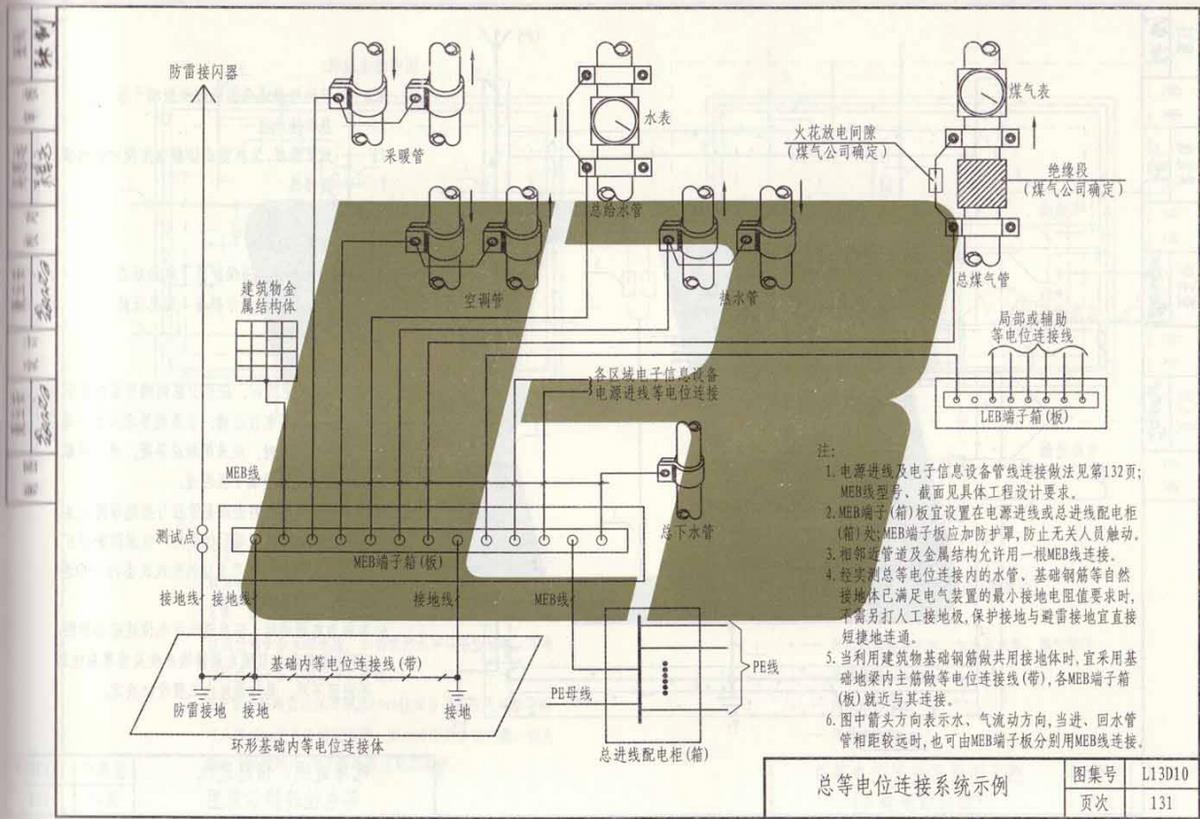

總等電位（MEB）做法，總等電位處涉及到從總箱中引出的接地線的開槽、敷管、接地線的壓接端子。欄桿、供熱管道、給排水管道、橋架等的接地跨接。使用單獨接地線或者扁鋼。一般在圖紙中只會粗略地提供示意圖。具體施工、結算時還要按照?qǐng)D集規范進行計算。具體如下，總等電位需要連接單元門口、樓梯欄桿、進單元電纜橋架、線管、自來水、天然氣、暖氣、電箱外殼等金屬構件（如何連接詳見圖集）。連接主要用敷管穿BV-25以上雙色線或者40*4扁鋼。如果在前期沒有敷設扁鋼可以使用相應型號的線管剔槽敷設至相應位置。工作完畢隱蔽前需要做好記錄作為結算依據。

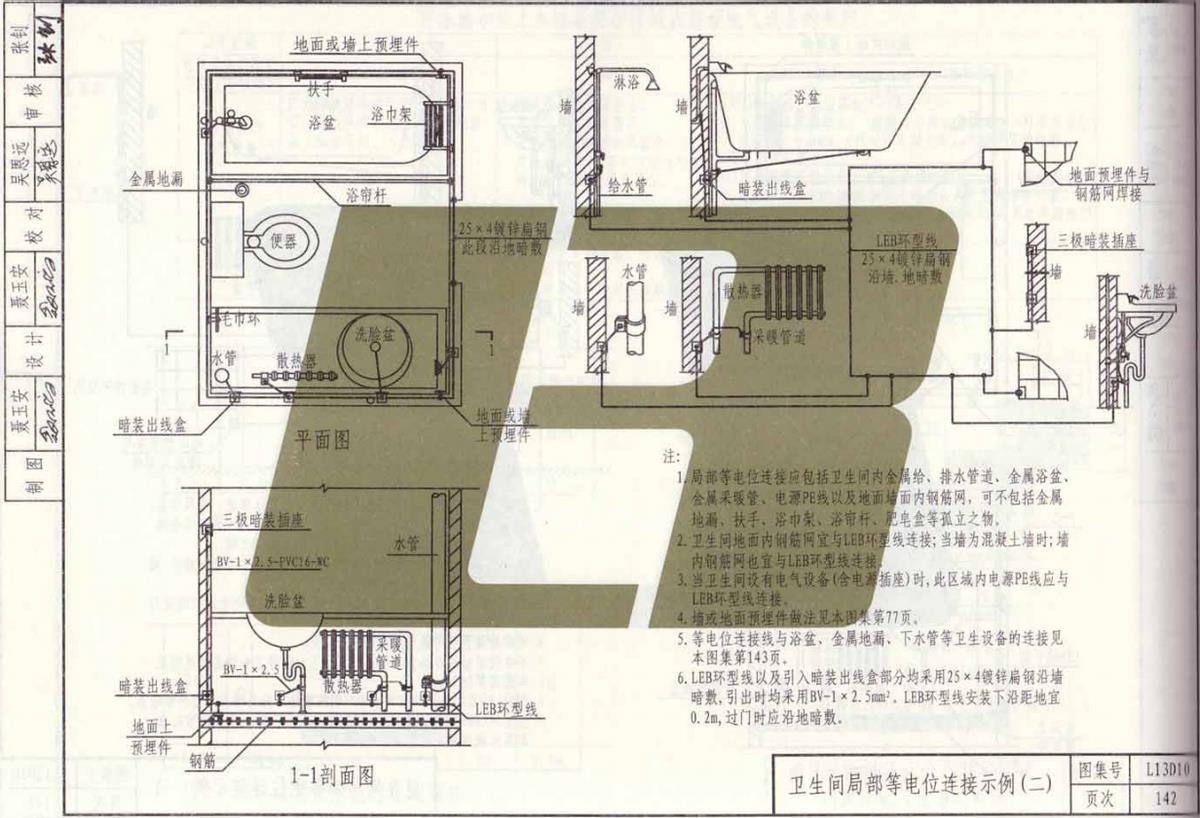

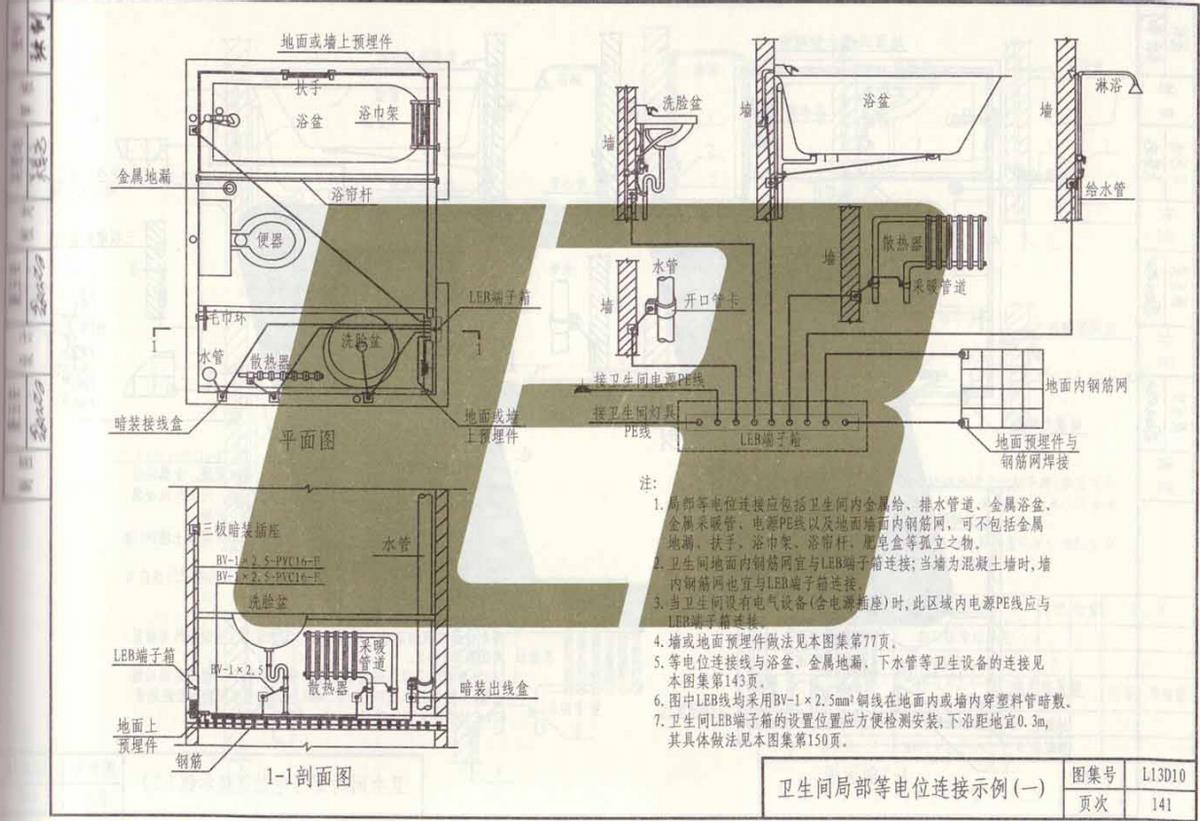

1．2、衛生間等電位的做法（LEB），此做法圖集、圖紙標注過于籠統。在日常施工中重視程度不夠，往往忽略結算算法或者現場做不到規范。衛生間等電位的做法有國標、省標兩種，具體施工時應該參照?qǐng)D紙?jiān)O(shè)計及標準圖集的做法�，F(xiàn)主要理清做法的具體操作步驟及注意事項。衛生間周圈圈梁鋼筋或者扁鋼焊接完畢引至就近引下線。有的圖紙?jiān)O(shè)計明規定定使用衛生間內鋼筋作為引下線（引下線及其他詳見以下），有的圖紙則不予標明。如果需要引至就近引下線的需要考慮焊接并測量長度作為計算依據。至于衛生間內上下鋼筋網的連接方式問題，在當?shù)剡�沒形成一致的看法。但是根據周邊縣市的實際做法并參照?qǐng)D集來看，上下鋼筋網是需要與圈梁連接并形成整體的接地體的。至于如何焊接詳見后面的附圖。衛生間等電位還會涉及衛生間內照明、插座、金屬構件的重復接地事宜。主要規定地線剔槽的形制，出線的長度敷設方式、八六盒的安裝數量、無端子壓線的數量、接地扁鋼的長度等。實際做法如下，使用扁鋼的方法。扁鋼圍繞衛生間圈梁一圈，并接入就近引下線柱筋（此處為簽證的要點）。在衛生間內引出500預留給等電位盒。扁鋼與衛生間鋼筋網、圈梁可靠連接。上下鋼筋網按照規范界定是需要焊接或者綁扎的。也應該計入結算（此疑點是結算爭議的焦點）。后續工作為參照?qǐng)D集及圖紙的要求將照明地線、衛生間插座地線可靠連接入等電位盒。如果衛生間內有暖氣片、洗臉盆、淋浴等金屬構件需要剔槽、敷管穿線至等電位盒做到可靠接地。切記等電位盒沒有考慮接線端子，結算時需要套用無端子接線、或者有端子接線。

屋面避雷的做法及要點。屋面避雷的工程不僅要參照?qǐng)D紙?jiān)O(shè)計還要依據現場為準。例如避雷網與突出屋面的金屬構造物如污水管道、太陽能、樓梯欄桿、爬梯等的連接就不在圖紙中。需要依據實際情況予以施工！避雷網的圓鋼允許與突出物進行焊接及綁扎、卡接。所以在施工時不一定墨守成規，在規定允許情況下減少用工。屋面避雷的做法一般有兩種，一種是明裝法，一種是扁鋼暗敷法。明裝管墅主要需要注意一下幾點。屋面欄桿、信號燈、污水排氣管道、太陽能等外露的金屬構件或者突出建筑造型處都應該與避雷網牢靠焊接。這也是驗收時候提出來的主要項目。再就是避雷網于建筑物轉角處不應該直角轉彎，這在施工時候一般都可以避免。但是屋面避雷屬于建筑電氣中比較危險的工作，所以為減少風險應該保證焊接、防腐、粉刷一次到位。切勿出現多次返工或者質量問題。至于避雷帶安裝詳細可以參照?qǐng)D集做法。詳見圖集L04D501/L13D502等，基本上避雷接地圖集大同小異。當?shù)厥褂玫闹睆?4長度1.8米的避雷針嚴格意義只能是接閃器，用于保護突出的構件免受雷擊。避雷針一般建筑中使用較少，基本達到滾球計算的要求。雖然只是個接閃器但是計算簽證時候也是不可缺少的項目，現場施工時候一定要明確標注使用位置。

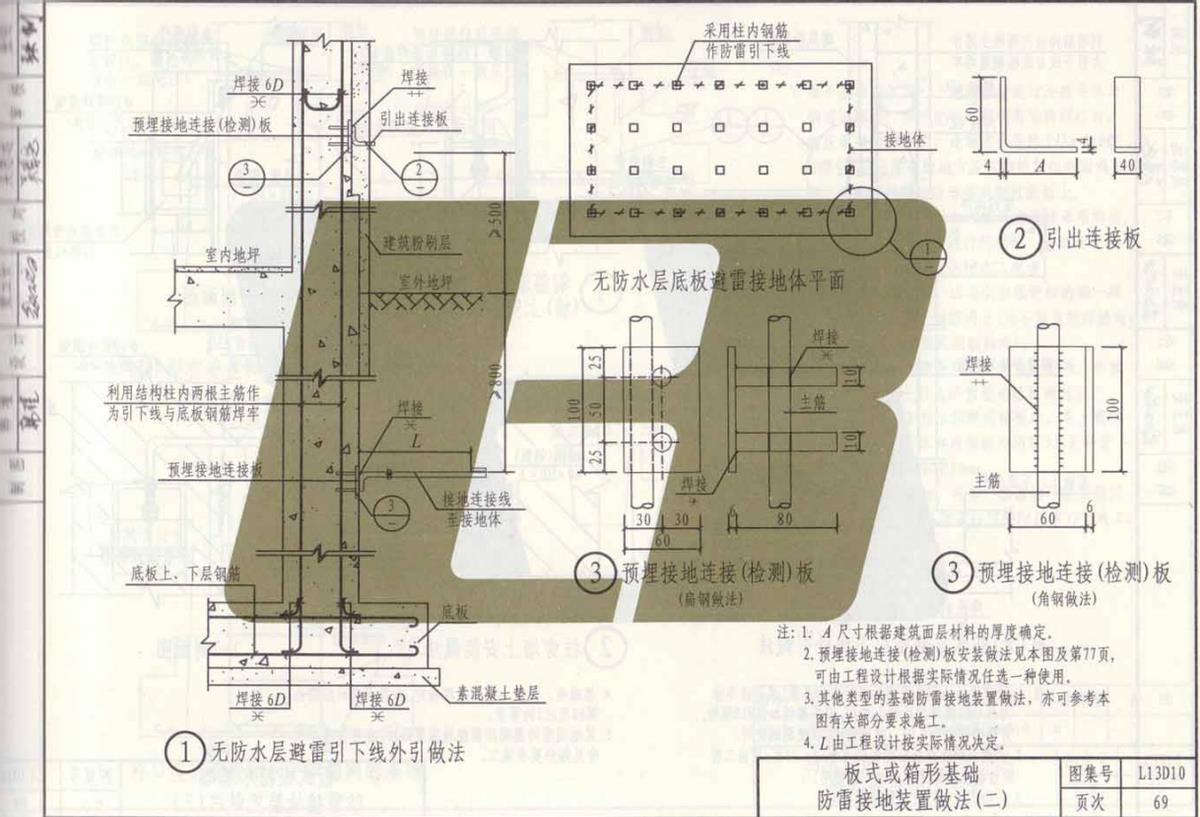

接地體、引下線及特殊接地要求。接地鋼筋與引上線連接有三個特殊部位需要慎重對待。在基礎底部引上線與基礎鋼筋的連接需要圈接一次。在到正負零后起500引上線圈接一次。在出屋面處引上線圈接一次。（具體參照?qǐng)D集）。結算簽證時不能忘記。柱筋與基礎焊接時在生根處需要將引上柱筋圈接。是為了更可靠地保證連接的可靠性。引下線的連接方式�？梢院附�、綁扎、卡接。在正負零上的測試板的作用是用于避雷電阻檢測、在接地電阻大于一歐姆時候連接獨立接地樁。依高密的地質條件看一般用不到獨立接地體。在電梯井、電井、地下變電所、配電間等內部都有接地要求。尤其是電井、電梯井、配電間中建筑中常見的接地要求的部位需要嚴格對待。電梯井中的接地一般由電梯廠家自行安裝。施工單位在施工時可以在電梯井中預留接地端子板電梯井中的鋼筋按照引下線做法施工，如此結算時候都可以計算。均壓環做法一般是二類建筑以上高度超過55米以上，每三層做均壓環。均壓環做法比較麻煩！尤其是窗戶的避雷連接是個長期的工作需要窗戶安裝班組配合。但是造價可觀！因此在后期的圖紙會審中符合上述條件的需要積極提出來。
