冬季降溫后如何保證焊接質(zhì)量？

經(jīng)常做焊接的朋友們應(yīng)該知道，溫度是影響焊接質(zhì)量的重要因素。

在低溫下進行焊接時，會使鋼材脆化，焊縫和母材熱影響區(qū)的冷卻速度加快，易于產(chǎn)生淬硬組織，使材料的脆性增大，對焊接結(jié)構(gòu)件的危害性很大。

那么在冬季時我們應(yīng)該如何保證焊接質(zhì)量呢？

一、焊材方面

1、焊材在使用前應(yīng)該嚴格按照標準進行烘干；

2、現(xiàn)場配備保溫桶，并控制每次取出焊條的數(shù)量（一般2到3根）；

3、對于二氧化碳氣體保護焊，使用保護氣體時先倒置氣瓶打開閥門把水放盡進行使用，并在瓶口增加氣體加熱裝置。

二、焊前處理

1、對受潮的工件進行加熱去濕處理；

2、保證焊接環(huán)境的相對濕度（不得大于90%）；

3、清除待焊處鋼材表面的水、氧化皮、銹、油污。

4、冬季外部溫度低于零下5度時，在焊接區(qū)域設(shè)置防護棚，提高環(huán)境溫度，并擋風(fēng)；

5、焊前對焊縫處進行預(yù)熱；Q235鋼根據(jù)板厚預(yù)熱溫度不同（比如厚度小于25毫米，預(yù)熱溫度30-40攝氏度）

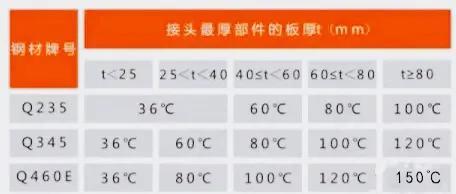

常見鋼材預(yù)熱溫度

三、焊后處理

在零度以下厚鋼板焊接完成后，在焊縫兩側(cè)板厚的2-3倍范圍內(nèi)，應(yīng)采取保溫暖冷措施，并使焊縫緩慢冷卻，冷卻速度應(yīng)不大于10℃/min。

我是理論君，為大家分享各類焊接x知識，期待您的關(guān)注和轉(zhuǎn)發(fā)。
