鋼筋電渣壓力焊、機械連接、單面焊要求

1、原材料取樣送檢

鋼筋原材料進場時應按批進行檢查和驗收，每批由同牌號、同爐罐號、同規格、同交貨狀態的鋼筋組成，重量不大于60t。

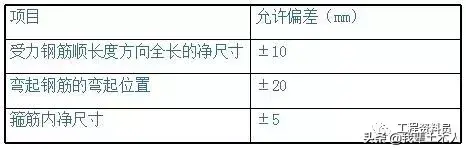

2、鋼筋加工質量要求

多跨連續梁的底部鋼筋應按能通則通原則下料接長，不能在支座處斷開單獨錨固。

鋼筋下料必須準確，不得超設計、超規范下料。

3、鋼筋連接接頭質量要求

一)鋼筋機械連接接頭加工，鋼筋必須對原材端頭進行處理：

a、用砂輪切割機切割掉端頭2～3cm，不能用切斷機截斷；若采用鋼筋切斷機時，應更換成環形刀片；

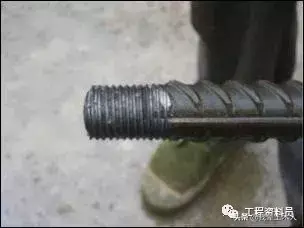

b、攻絲前應采用手提砂輪機將鋼筋端頭不平整部位、毛刺及馬蹄形的進行打磨加工，使鋼筋端頭平整。

c、直螺紋連接的鋼筋下料應保證端面與軸線垂直、無翹曲.

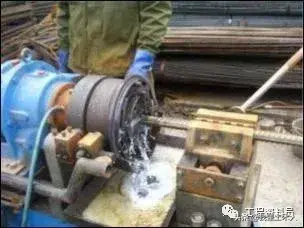

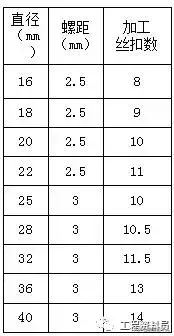

2)鋼筋接頭剝肋、滾絲時必須將機器調校平整，并根據鋼筋直徑和套筒長度調整好限位器，避免攻絲過長或偏短。接頭攻絲長2 度應根據套筒長度、螺距確定，絲頭有效長度≥1/2直螺紋套筒長度，絲頭完整有效絲扣數不同廠家會有不同技術參數要求，加工時應結合套筒生產廠家技術參數確定。一般情況下：鋼筋直徑16~22螺距為2.5mm，直徑25~40螺距為3.0mm，加工長度如表：

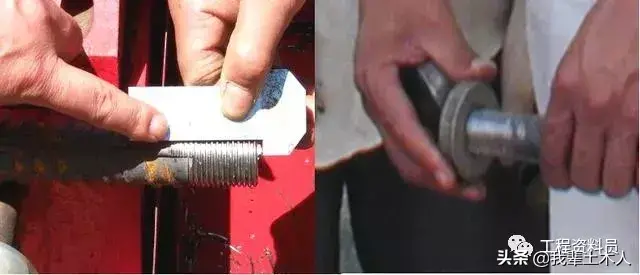

3)接頭的成型后一般采用通規、止規結合觀察進行質量檢查，絲扣應無外觀損傷。

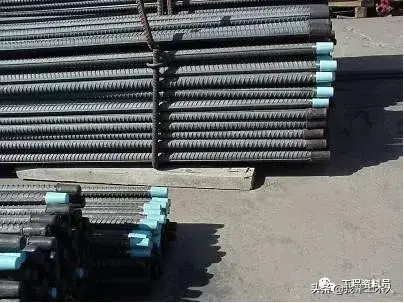

4)加工好絲頭的鋼筋應堆碼整齊并及時做好成品保護措施，戴好保護帽，防止絲頭銹蝕或碰撞變形。

5)連接鋼筋的外露絲扣不應大于1個螺距。接頭必須采用力矩扳手并根據鋼筋直徑大小調整力矩扳手所測定的力矩值。當用力矩扳手扳動直螺紋時聽到“咔咔”兩聲，則已達到規定值，合格；否則視為不合格。

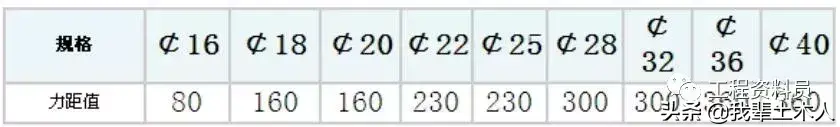

對直螺紋連接進行全數檢查，并做好標記。力矩扳手檢測直螺紋擰緊的力矩參考值如下：

二)單面搭接焊

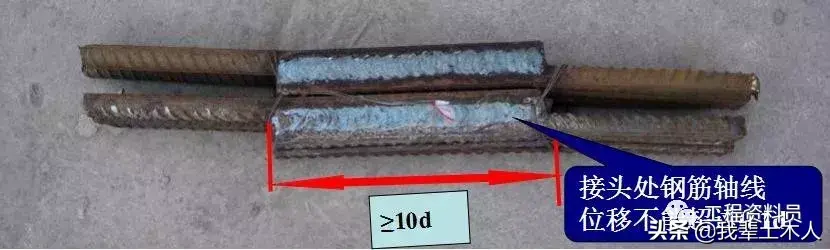

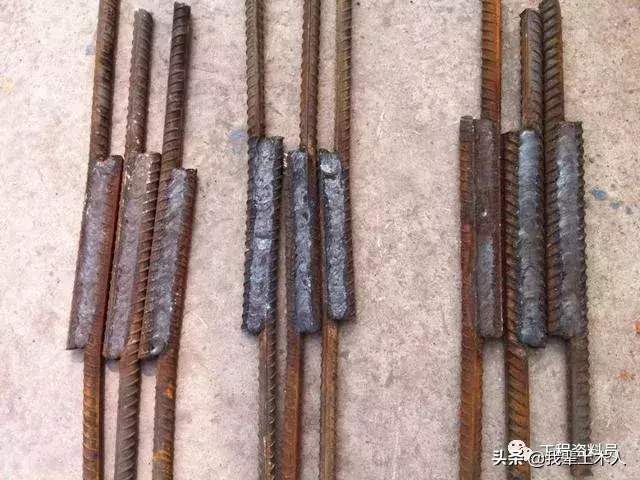

水平構件受力縱筋接長時設計人員一般會采用單面搭接焊接頭接長，在進行焊接時鋼筋已經綁扎形成骨架，不便打彎，因此，在制作房需對有焊接接頭的受力鋼筋端頭進行預彎處理，并使兩鋼筋的軸線在同一直線上，接頭長度應≥10d。

焊條應按設計要求使用，焊縫表面應平整，不得有凹陷或焊瘤；焊接接頭區域不得有肉眼可見的裂紋；咬邊深度、氣孔、夾渣等缺陷允許值及接頭尺寸的允許偏差應規范要求;坡口焊、熔槽幫條焊和窄間隙焊接頭的焊縫余高不得大于3mm。

三）電渣壓力焊接頭

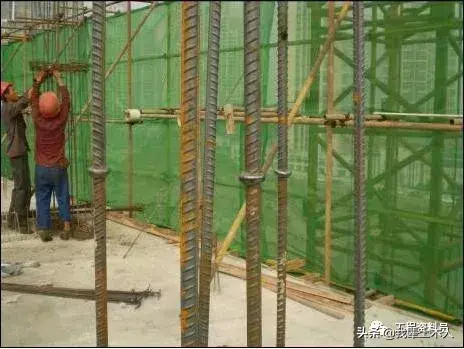

電渣壓力焊接頭外觀應符合下列要求：

①四周焊包突出鋼筋表面高度不得小于4mm；

②鋼筋與電極接觸處應無燒傷缺陷；

③接頭處彎折角度不大于3度；

④接頭處軸線偏移不得大于鋼筋直徑的0.1d，且不得大于2mm。

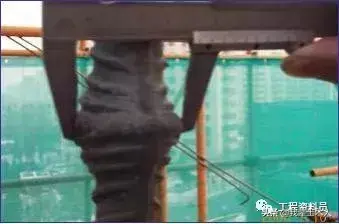

檢查焊包尺寸

4、質量抽檢要求

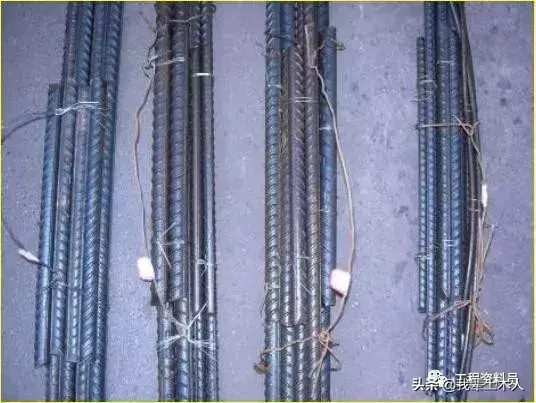

焊接頭主要是常用的電弧焊和電渣壓力:300 個同牌號鋼筋、同型式接頭作為一批；在房屋結構中，應在不超過連續二樓層中300個同牌號鋼筋、同型式接頭作為一批；每批隨機切取3 個接頭，做拉伸試驗；

機械連接：抽檢應按驗收批進行，同鋼筋生產廠、同強度等級、同規格、同類型和同型式接頭，應以500個為一個驗收批進行檢驗與驗收，不足500個也應作為一個驗收批。
