圓截面鋼筋混凝土構件受彎簡化計算
圓形截面相比矩形截面，受彎配筋計算更麻煩一些。樁和圓柱是工程中常見的圓截面應用情形，為了能對圓截面的抗彎承載力有所了解，對其承載力計算公式進行簡化。
沿圓周均勻配筋。鋼筋強度HRB400�；炷翉�(qiáng)度C30~C50。根據《GB 50010-2010：混凝土結構設計規范》第E.0.4條。
抗彎承載力：M = k f_y r^3
圓截面抗彎系數：
圓截面抗彎系數（C40）：k = -7.44 \rho^2 + 2.45 \rho + 0.001

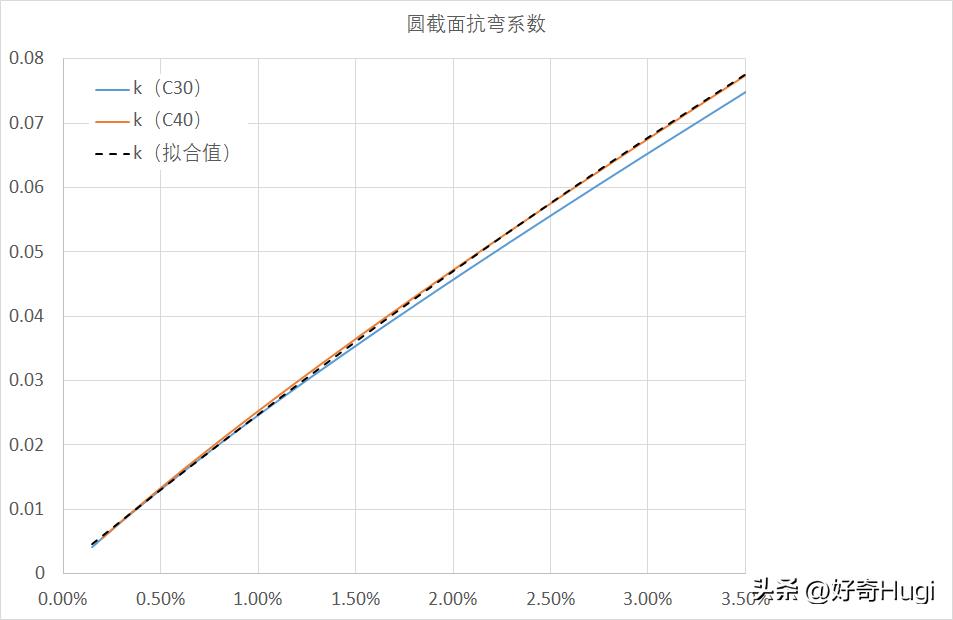

不同混凝土標號下的圓截面抗彎系數
圓截面抗彎系數與配筋率幾乎呈線性關系。圓截面抗彎系數受混凝土強度影響小。描述
直徑800的圓柱，混凝土標號為C40，鋼筋等級為HRB400，彎矩設計值為1306 kN \cdot m，配筋為12517mm^2，驗算承載力是否滿足要求。
計算
配筋率：\rho = \frac{12517}{502400} = 2.5 \%
系數：k = -7.44 \times 0.025^2 + 2.45 \times 0.025 + 0.001 = 0.0576
抗彎承載力驗算：M = 0.0576 \times 360 \times 400^3 = 1327 kN \cdot m > 1306 kN \cdot m，滿足要求。
