模板、鋼筋、混凝土施工圖文解讀
一、模板工程-模板的細部安裝和加固方法

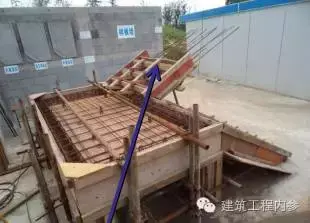

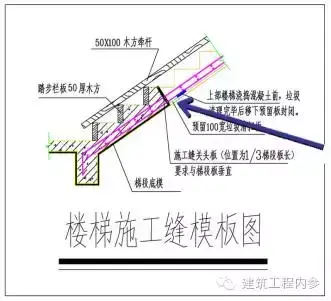

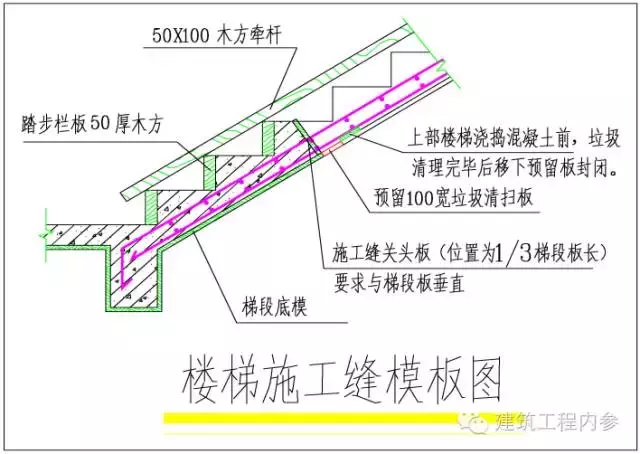

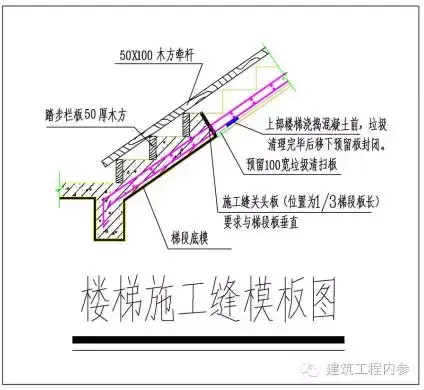

樓梯施工縫預留位置符合規范要求，應留設在受力最小的梯段三分之一處，并且有利于樓梯的澆筑。

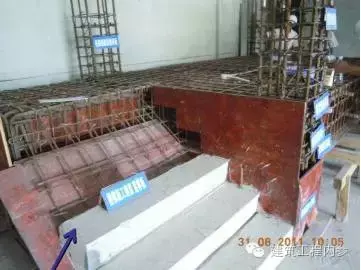

施工縫正確留設

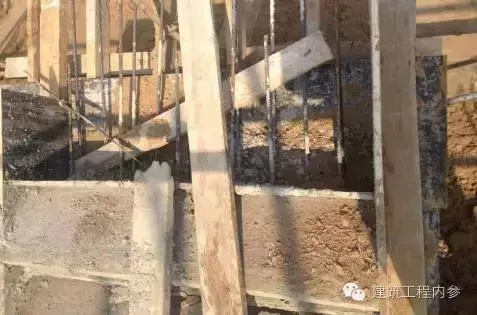

施工縫錯誤留設

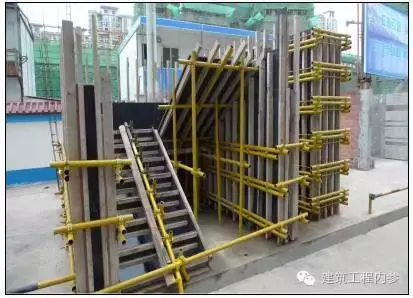

樓梯模板細部要求
模板的細部安裝和加固方法
規范【GB50204-2002（I）第4.1.1條】規定：模板及其支架應有足夠的承載能力、剛度和穩定性，能可靠的承受澆筑砼的重量、側壓力以及施工荷載，防止脹模、漏漿等現象的出現,保證砼的澆筑質量。

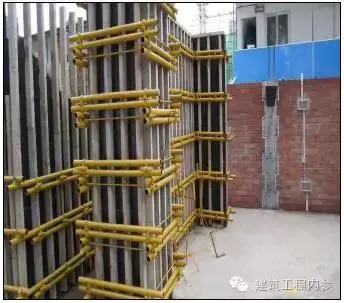

模板的細部安裝和加固方法
規范【GB50204-2002第4.2.3條】規定： 模板安裝應滿足下列要求：1. 模板的接縫不應漏漿；在澆筑混凝土前，木模板應澆水濕潤，但模板內不應有積水；2. 模板與混凝土的接觸面應清理干凈并涂刷隔離劑；3. 澆筑混凝土前，模板內的雜物應清理干凈。

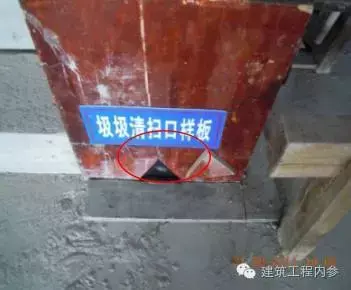

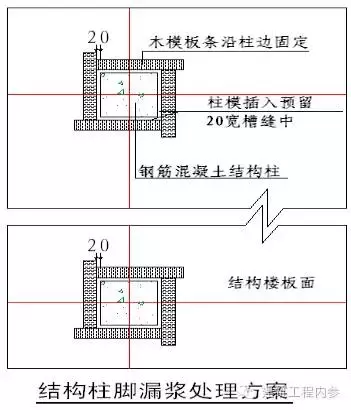

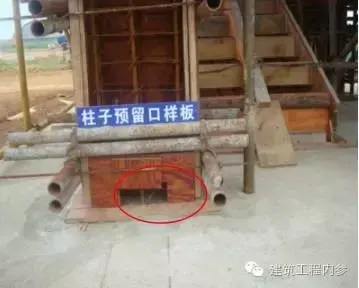

注：建議柱、剪力墻模板底部設置清掃口，有利于清理柱內垃圾雜物，保證柱混凝土的澆搗質量。

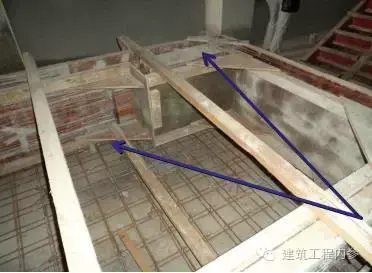

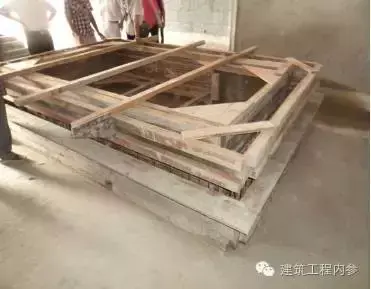

《防滲漏、防開裂重點控制》（2011版）： 1、衛生間沉箱翻邊嚴禁使用鐵絲穿過翻邊加固；2、砼結構板和上翻梁一次性澆搗密實；3 、砼翻邊施工定位要準確，以免與上部砌體偏移；4 、翻邊要求不得使用木方穿底做豎向支撐，減小沉箱滲漏隱患。

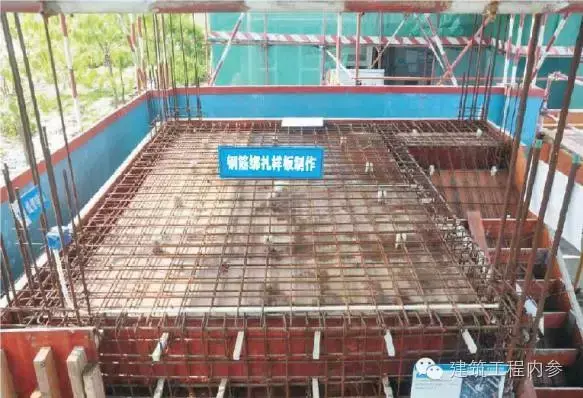

二、鋼筋工程-柱、剪刀墻、梁、板、樓梯的制作、安裝

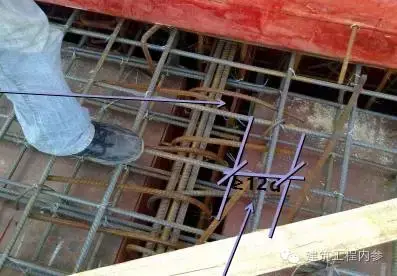

【08G101-11圖集第4.10條（50頁）】規定：當在梁的高度范圍內或梁下部有集中荷載時,為防止集中荷載影響區下部混凝土脫落,采用吊筋時,其彎起段應伸至梁上邊緣并且加水平段20d,彎起角度為主梁≤800mm為45度； ＞ 800mm時為60度。
【08G101-11圖集第4.8條（48頁）】規定：當梁的腹板高度≥450mm時，在梁的兩個側面沿梁高度范圍內配置縱向構造鋼筋。
【08G101-11圖集第4.10條（50頁）】規定：采用箍筋時，應在集中荷載兩側分別設置，每側不少于2個，梁內原箍筋照常放置。
柱、剪刀墻、梁、板、樓梯的制作、安裝

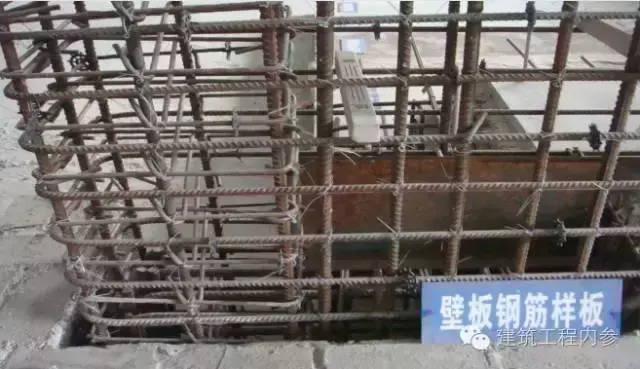

規范【圖集11G101-1（70頁）】規定：剪力墻豎向鋼筋頂部彎折水平段≥12d。并保證錨固長度（從板底開始算）。
此剪力墻兩排鋼筋彎折方向、是錯誤的，應按下圖示意方向彎折。
規范【08G101-11圖集4.1（42頁）】規定：梁上部縱向鋼筋水平方向的最小凈距（即鋼筋外邊緣之間的最小距離），不應小于30mm。
規范【08G101-11圖集4.1（42頁）】規定：各層之間的鋼筋凈距不應小于25mm和d。

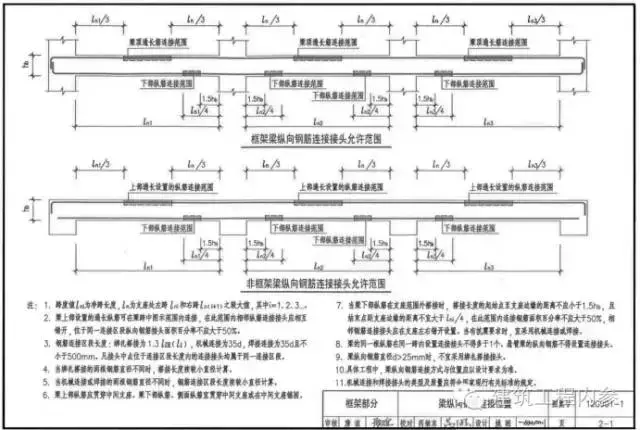

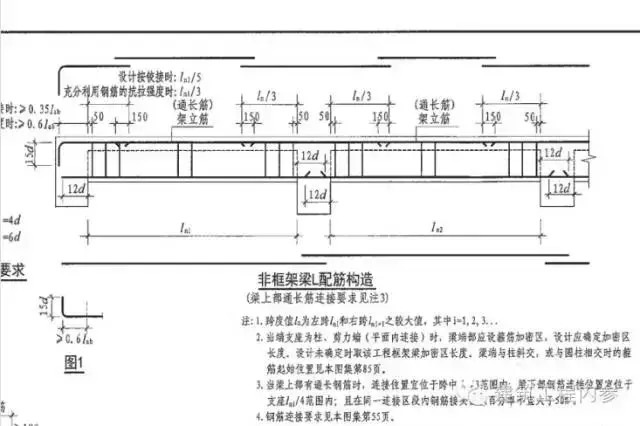

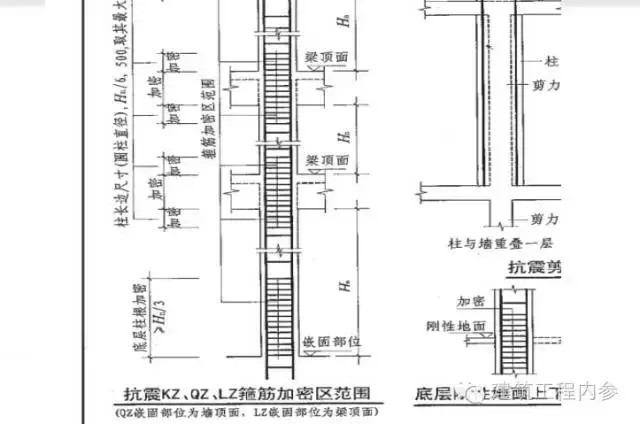

規范【11G101-1圖集（55頁）】規定：縱向受力鋼筋連接位置宜避開梁端、柱端、箍筋加密區，如必須在此連接時，應采用機械連接或焊接，接頭位置應符合鋼筋混凝土施工規范規定。接頭位置詳見下圖【12G901-1圖集（2-1頁）】 。

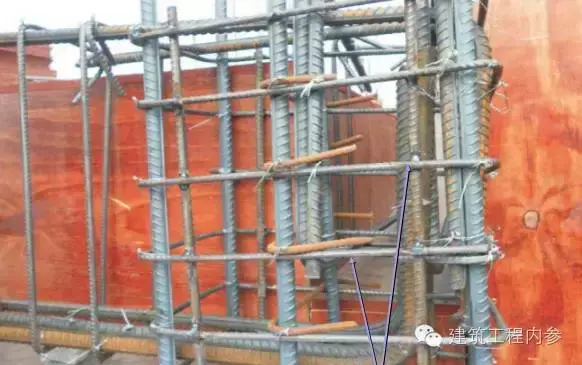

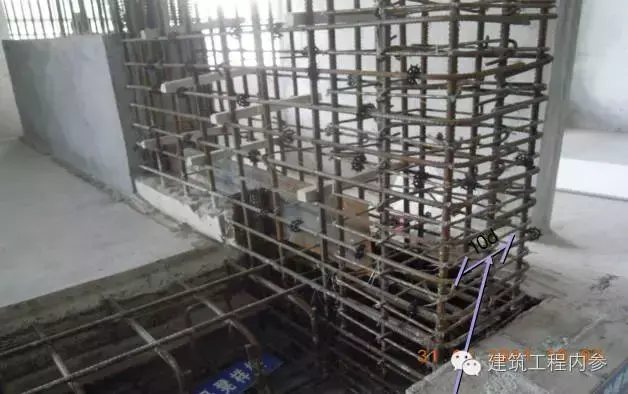

規范【11G101-1圖集（68頁）】規定：端部有暗柱時剪力墻水平鋼筋端部彎折水平段為10d。

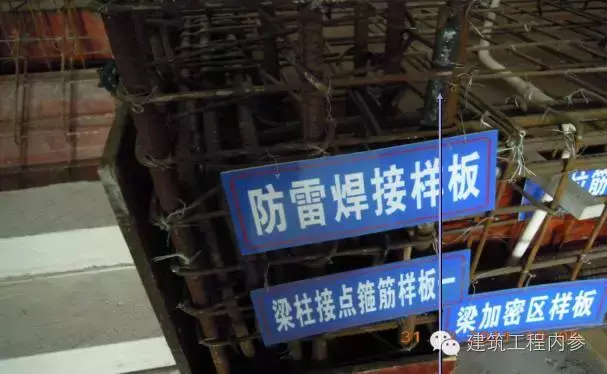

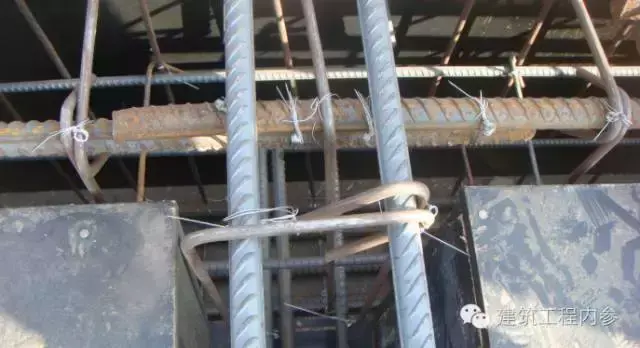

規范【GB50169-2006第3.4.2條】規定：接地體的連接應采用搭接焊，搭接長度扁鋼為其寬度的2倍，圓鋼為其直徑的6倍，圓鋼與扁鋼連接時，其長度為圓鋼直徑的6倍。

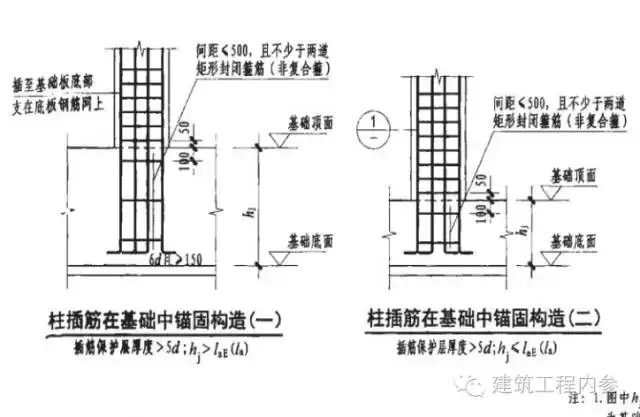

柱、承臺接頭

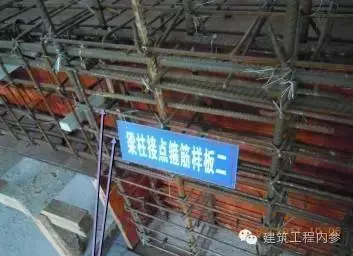

梁柱接頭

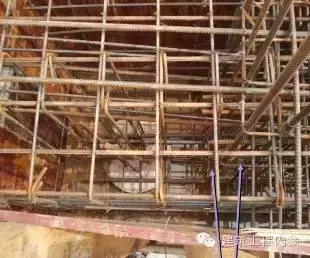

【08G101-11圖集（16頁）】規定：框架節點核心區內均必須設置水平箍筋。有抗震設防要求的，必須按施工圖設計文件中的要求配置復合箍筋，不得隨意減少；無抗震要求的，箍筋間距不宜大于250mm,且不得大于15d.
【08G101-11圖集（16頁）】規定 ：框架節點核心區內均必須設置水平箍筋。有抗震設防要求的，必須按施工圖設計文件中的要求配置復合箍筋，不得隨意減少；無抗震要求的，箍筋間距不宜大于250mm,且不得大于15d.

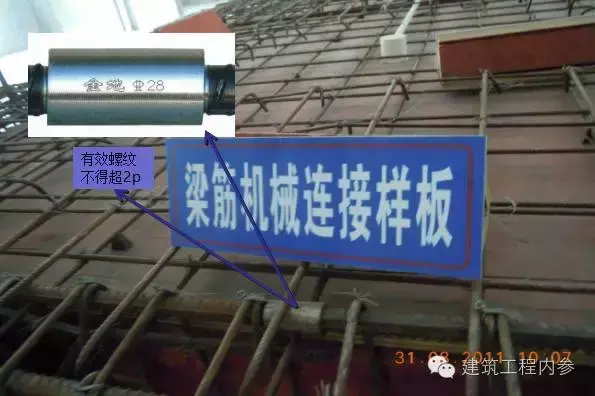

規范【JGJ2003-2004第6.3.3條】規定:鋼筋連接完畢后，標準型接頭連接套筒外應有外露有效螺紋。且連接套筒單邊外露有效螺紋不得超2p(p-螺紋螺距）。

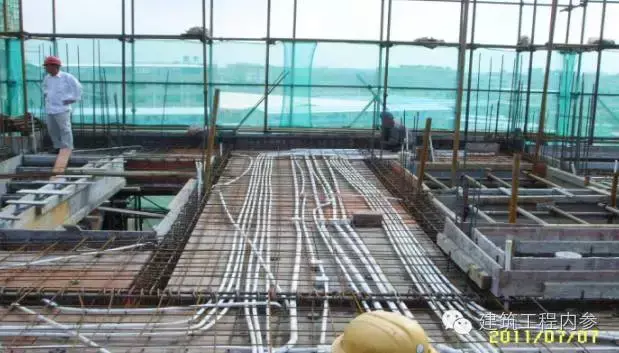

規范【 GB50303-2002第14.2.6 及第3.3.11 條】規定 :暗配的導管的埋設深度與建筑物、構筑物表面的距離不應小于15mm，應排列整齊，固定點間距均勻，在底層鋼筋綁扎完成，上層鋼筋未綁扎前敷設，且檢查確認，才能綁扎上層鋼筋和澆搗混凝土。

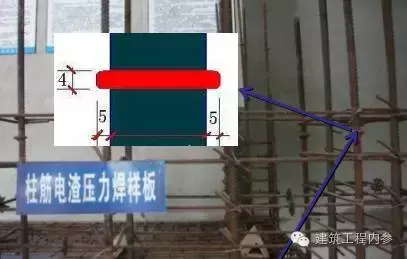

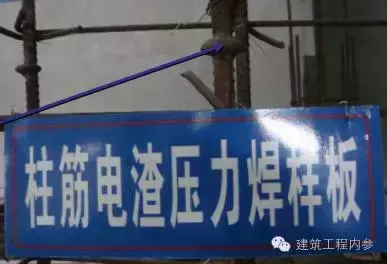

規范【 ZJQ00-SG-002-2003】“鋼筋電渣壓力焊施工工藝標準”要求：1、四周焊包應均勻，凸出鋼筋表面的高度應大于或等于4mm；2、接頭處的軸線偏移不得大于鋼筋直徑的0.1倍，且不得大于2mm，同一截面焊接接頭不得大于50%，保證結構的安全性。

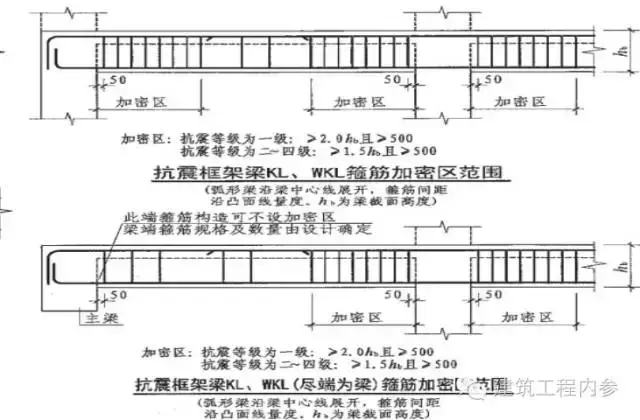

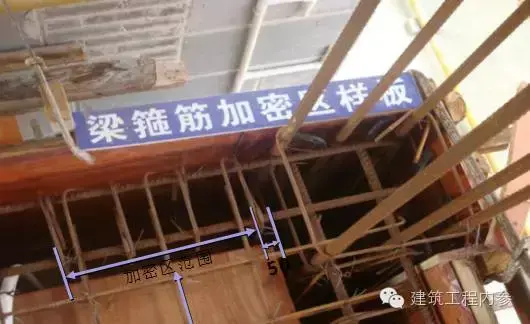

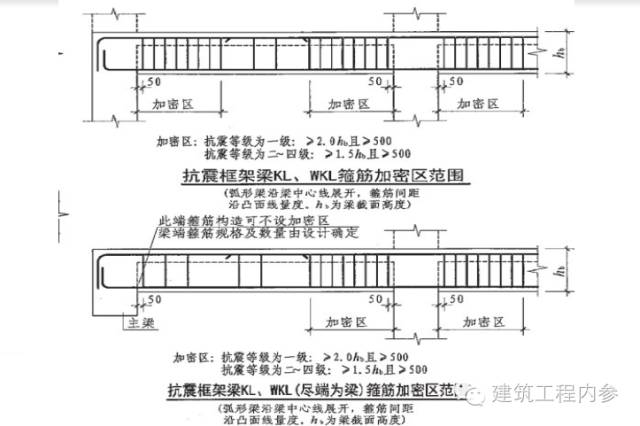

【11G101-1圖集(85頁）】規定：抗震框架梁箍筋加密區范圍規定：抗震等級為一級： ≥2.0hb ≥500;抗震等級為二~四級： ≥1.5hb ≥500;(hb為梁截面高度）
按設計圖紙要求，剪力墻縱筋一般在內側，地下室擋土墻豎向縱筋在外側； 【11G101—1圖集（70頁）】規定：一、二級抗震等級剪力墻底部加強部位豎向分布筋搭接長度為≥1.2LaE，錯開500搭接；三四級抗震可直接從樓面搭接。

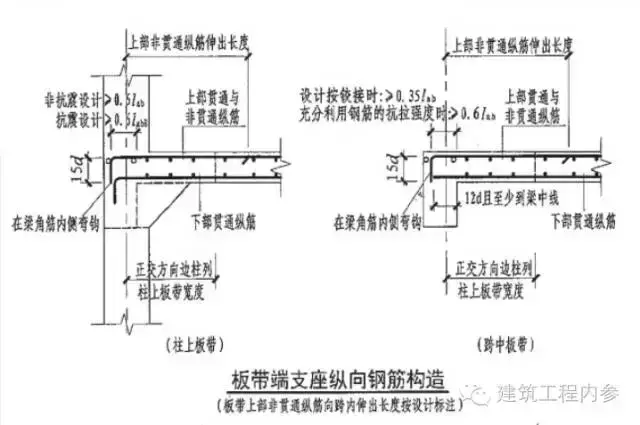

混凝土結構施工鋼筋排布規則和構造詳圖【09G901-4圖集（2-5頁）】：雙向板下部兩向交叉鋼筋上、下位置關系應按具體設計說明排布，當設計未說明時，短跨方向鋼筋應放于長跨方向鋼筋之下。

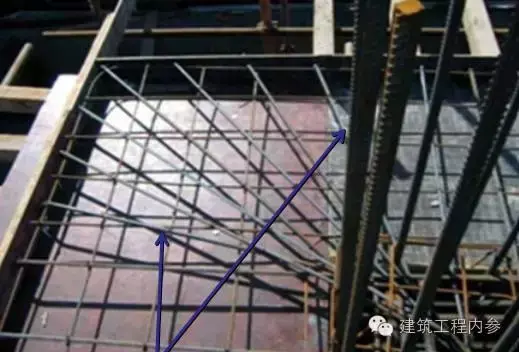

《防滲漏、防開裂重點控制》（2011版）：懸挑板陽角、單向大于４m的板面及兩端外墻轉角處要設置放射形加強筋，以防45°貫通直裂縫的產生，一般設置鋼筋數量不應少于7￠10鋼筋，長度應大于板短跨三分之一，且不得小于1.5m。

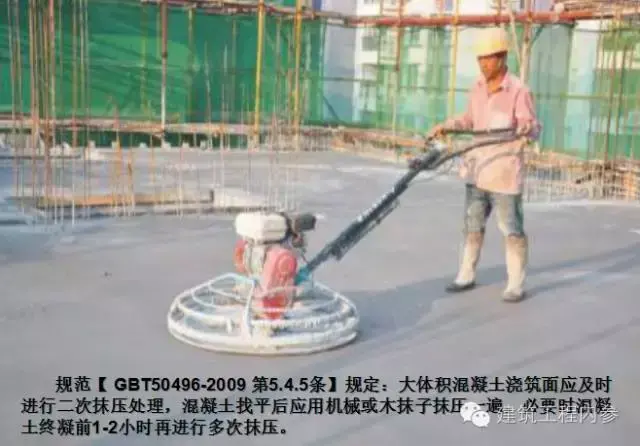

混凝土工程-施工縫、后澆帶、樓面收光處理以及養護

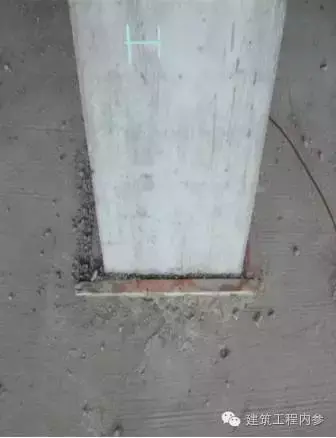

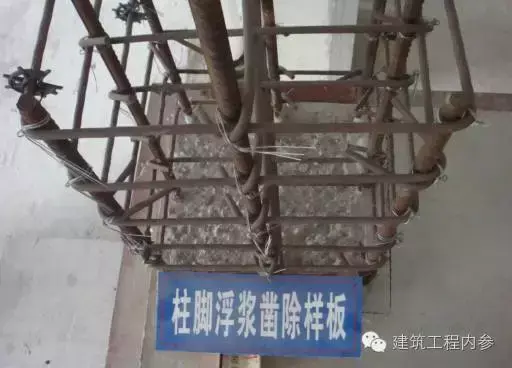

規范【GBJ134-90第4.2.10條 】規定:在柱腳施工縫澆筑砼前，應將施工縫處砼表面鑿毛，清除雜物，沖洗干凈，保持濕潤；在施工縫表面宜鋪上一層水泥砂漿，其厚度宜為20 ～ 25mm,灰砂比宜為1:1 。
規范【GB50204-2002第7.4.5條 】規定 :確定施工縫位置的原則為：盡可能留置在受剪力較小的部位。樓梯施工縫一般留置在Ln/3（Ln梯段凈跨）處，即約第三個踏步處。

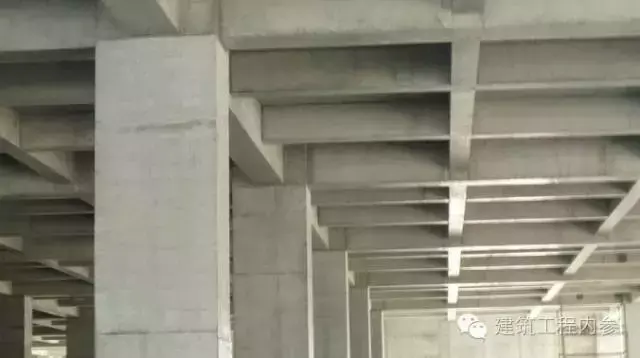

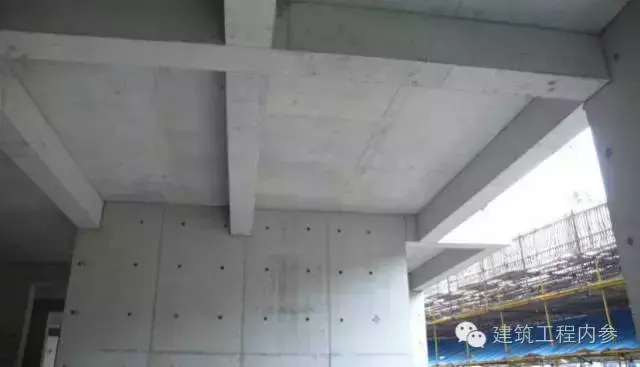

規范【GB50204-2002（I）表8.3.2-1】：合理控制現澆結構的尺寸偏差，提高混凝土的成型質量。
規范【GB50204-2002（I）表8.3.2-1】規定：合理控制現澆結構的尺寸偏差，提高混凝土的成型質量。
