長期以來，施工圖審查都是以紙質化藍圖審查為主，基本靠手工操作，項目受理、掃描上網、專家審查、意見匯總、合格蓋章等，環節多，工作量大。同時，圖紙審查又涉及規劃、住房城鄉建設、消防、民防、氣象等多個部門，有的互為前置、流程繁雜、審查周期長，建設單位還需要多頭報審，耗時費力。

隨著“互聯網+”、大數據、云計算等信息技術的快速發展，建設領域施工圖設計文件審查中傳統的藍圖交付方式已經不能適應信息化發展的要求，數字化審圖已成為大勢所趨。

數字化審圖就是將傳統的對紙質施工圖進行審查的方式轉變?yōu)閷?duì)電子藍圖進行審查，施工圖審查的全過程包括出圖、傳輸、存儲、審查、監管等，將全部在網絡上進行。

數字化審圖變以往審圖過程在建設單位、設計單位和審查機構之間“閉環”流轉為“交互”進行，實現了施工圖審查的便捷高效。更重要的是，在審圖過程中，審查機構、設計單位等各方主體對圖紙進行的上傳、批注等工作都會在數字化審圖系統中留下痕跡，并存儲在數據庫中，使管理部門能夠隨時查看審圖情況及設計單位整改情況，變事后監管為事中監管，能夠及時發現和處理問題，監督、督促審查機構和設計院提高工作質量。同時，管理部門自身的行為也會留下痕跡，便于調查和追責。

推行數字化審圖后，有效解決了建設單位送審圖紙距離遠、送審時間長的問題，比傳統方式節省了30%的審查時間，也減少了大量紙質文件的傳遞、郵寄、存儲等環節，方便了建設單位和勘察設計單位。相對于傳統審圖方式，數字化審圖進一步規范了審查行為，審查進度的每一個流程、每一個環節更加公開透明，施工圖審查機構的社會滿意度也在不斷提高。此外，通過數字化審圖網絡信息平臺，建設單位、勘察單位、設計單位、審查機構和監管部門之間實現了資源的有效整合、資源數據的共享，強化了管理、提高了審圖效率、提升了服務水平。

早在2015年11月，上海市住房和城鄉建設管理委員會、上海市規劃和國土資源管理局聯合發出《關于本市建設工程設計、施工及竣工圖紙推行數字化和白圖交付的通知》。此舉標志著上海市數字化審圖將從2016年起全面實施，在全國率先實現“白圖替代藍圖”的技術創新。

福建省也全面推廣

日前，福建省也全面推廣建筑工程施工圖數字化審查系統。

自2019年6月20日起，停用“福建省施工圖審查信息管理系統”，全面推行施工圖數字化審查。建設單位要積極組織勘察設計單位通過數字化審查系統報送施工圖設計電子文件，不得再報送紙質藍圖。

數字化審查系統部署網址為

http：//220.160.52.164：9001/#/

答疑解惑

福建省建筑工程施工圖數字化審查系統

常見問題匯總（一）

一、勘察單位數字簽章內容

勘察單位須申請:勘察單位公章、出圖章、注冊土木工程師（巖土）章。

二、設計單位數字簽章內容(房建項目）

設計單位須申請：設計單位出圖章、項目負責人注冊章、注冊建筑師章、注冊結構工程師章。

建筑專業蓋：設計單位出圖章、項目負責人注冊章、注冊建筑師章

結構專業蓋：設計單位出圖章、項目負責人注冊章、注冊結構工程師章

水、暖、電專業圖紙蓋：設計單位出圖章、項目負責人注冊章

幕墻專項設計：設計單位出圖章、項目負責人注冊章、注冊建筑師章、注冊結構工程師章

三、如何CAD拆圖轉換為PDF圖紙?

1、沒有相應轉換軟件的，建議免費下載CAD轉PDF拆圖軟件（福建專用）版（附件1），在現有CAD基礎?*滄白�换软件，臍ぐ支持CAD2008-2012年版本。天正、理正、PKPM等軟件生成的DWG文件可能由于圖層塊的原因不支持。如出現CAD圖轉化PDF圖紙無法識別圖框的現象，應統一使用福建省標準CAD圖框（見附件2），或者將文件炸開進行拆分。

2、設計院已有出圖軟件的，可以直接將DWG轉換成PDF文件。

四、CAD拆圖轉換為PDF工具使用步驟？

1、定義模板：選擇圖紙外框，選擇要命名圖名的內容，建議選三個內容，即單體名稱、專業、圖號、圖名，分隔符為_，完成后命名模板。

2、選定模板，一鍵轉為PDF，會自動生成一個同名文件夾存放拆分后的PDF文件。

3、標準圖框各種圖幅定義一次模板即可，標準有規律加長圖框不必定義模板。建議設計院引用福建省CAD標準圖框（內含A0、A0加長，A1、A1加長，A2，A3，A4目錄、A4修改通知單）進行LOGO標識。

4、對于采用非標準圖框（長寬都非標）的圖紙，各設計院須自定義圖框尺寸后，再定義模板后進行拆圖、轉換。

五、勘察設計單位如何進行批量簽章?

1、安裝凱特公司的最新版《SecSeal安全電子印章系統企業版》軟件（附件3）。

2、插入已經申請的勘察設計單位的CA，輸入密碼。

3、蓋章處理-啟用批量蓋章。

4、配置文件，設置簽章位置，每個章必須設置一個不同的位置。

5、導入目錄-導入文件目錄-保存文件目錄。

6、批量簽章。

7、簽章完成后應該保存為PDF格式。

六、勘察/設計單位注意事項：

1、如果政策性文件上傳材料確實需要掃描圖紙上傳的，規劃總平面圖建議采用PDF壓縮格式（200DPI、彩色、60%質量），總?cè)萘浚?M（A0圖幅）。

2、依據圖框方向，圖框文字正向，一個PDF文件存放一張圖紙，文件名：?jiǎn)误w_專業_圖號_圖名，設計單位可以批量上傳。（詳見附件4：立面圖、目錄示意圖）

3、勘察報審建議按照規定命名后，整個文件夾上傳。（詳見附件5）如果是勘察前置報審的，請建設單位在報審時選擇相應的勘前編號。

4、計算書可以合并成多頁P(yáng)DF上傳，文件名：?jiǎn)误w_專業_計算書_序號。封面數字簽章，計算書須加蓋單位出圖章、項目負責人注冊章，結構專業注冊章，計算人、校核人、審核人簽字齊全。

5、PDF圖紙命名規則：包含單體名稱_專業_圖號_圖名，文件名(含目錄結構)不能過長，文件名不能超過150個字符。

6、勘察/設計單位操作流程：注冊登錄系統--分配項目經理--上傳圖紙、綠色建筑設計報審表、計算書、勘察報告等技術文檔--提交建設單位確認報審，建4設單位可以在確認時補充政策性材料（如規劃許可證、規劃總平面圖等審圖要件）。

7、勘察/設計單位圖紙?zhí)鎿Q必須同名上傳，不能有空格，勘察設計單位應確保捕捉點與上一版本圖紙一致。同名上傳，原圖自動作廢，留在作廢文件夾備查。新圖紙自動添加(第2版)。

8、圖紙上傳必須全部專業圖紙、計算書、勘察報告等都完成后再提交，圖紙沒有齊全的項目不要提交報審，一旦提交將不能補充傳圖，或者等建設單位退圖或者審圖機構退圖才能補充上傳。

七、建設單位報審流程

1、建議按照施工階段的標段劃分進行報審，以保證審查時限要求。

2、報審流程：建設單位發起數字化報審—填寫項目信息—選擇勘察/設計單位—選擇審圖機構—新建單體—填寫單體信息—提交勘察/設計單位—勘察/設計單位傳圖后進行報審確認—提交審圖機構

八、審查師如何使用特殊符號?

1、各種直徑符號φ、π、☆、‰、≤、≥、羅馬字母等等，可以通過WORD軟件的“插入-符號”實現。

2、鋼筋符號使用方法：

1）、下載字體SJQY。

2）、把字體COPY到windows/font文件夾里。

3）、在WORD中選用"SJQY"字體。

shift+A，為一級鋼筋符號A

shift+B，為二級鋼筋符號B

shift+C，為三級鋼筋符號C

shift+D，為四級鋼筋符號D

附件1: CAD轉PDF拆圖軟件（福建專用）版

系統勘察設計單位登錄頁:【勘察單位如何使用】【設計單位如何使用】

附件2: 福建省標準CAD圖框

系統設計單位登錄頁:【設計單位如何使用】

附件3: 凱特公司《SecSeal安全電子印章系統企業版》

系統勘察設計單位登錄頁:【勘察單位如何使用】【設計單位如何使用】

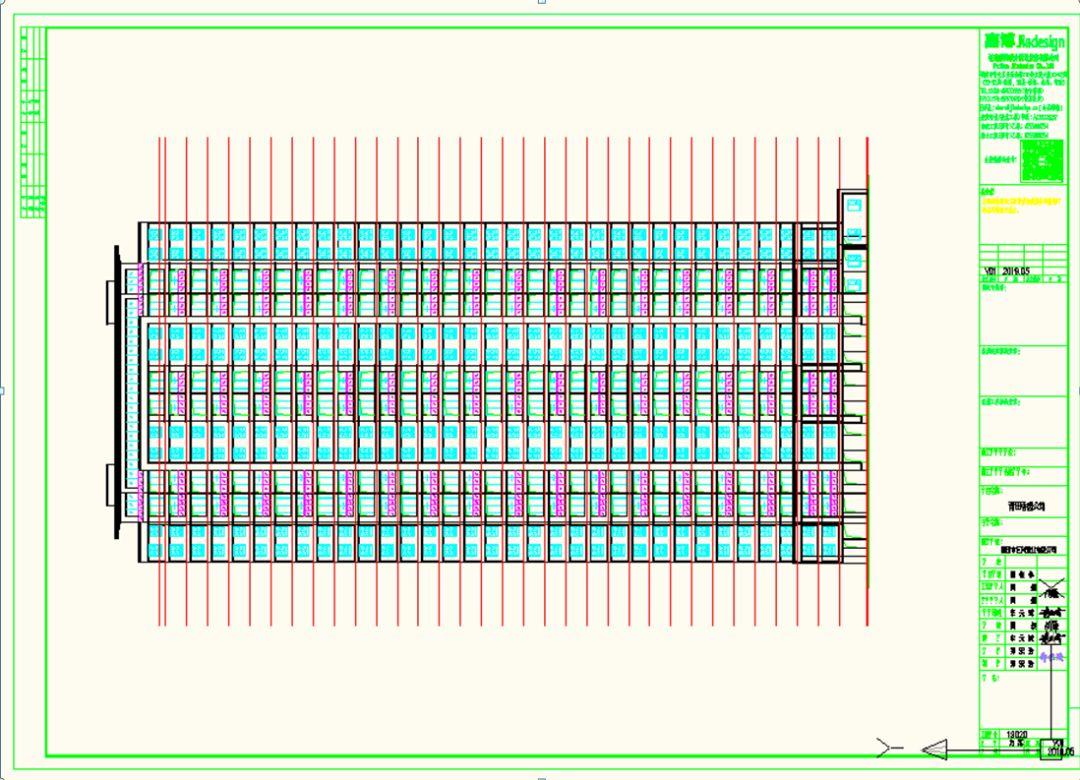

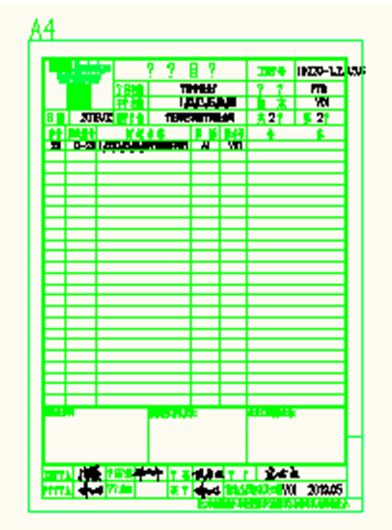

附件4：立面圖、目錄示意圖

附件5：報審勘察報告命名格式

例如： 勘察001_封面

勘察002_扉頁

勘察003_目錄001

勘察003_目錄002

勘察004_文字報告001

勘察004_文字報告002

勘察004_文字報告003……

勘察005_土試統計表001

勘察005_土試統計表002

勘察005_土試統計表003……

勘察006_平面圖001

勘察006_平面圖002

勘察006_平面圖003……

勘察007_剖面圖001

勘察007_剖面圖002

勘察007_剖面圖003……

勘察008_柱狀圖及土工試驗成果001

勘察008_柱狀圖及土工試驗成果002

勘察008_柱狀圖及土工試驗成果003……

勘察009_水質分析及波速測試001

勘察009_水質分析及波速測試002

勘察009_水質分析及波速測試003……

勘察010_其他（外業影像、勘察大綱等）……
