公寓樓鋼框架施工現場介紹

近日，到北方某鋼結構工地參觀，與大家分享一下該項目鋼結構施工情況。該項目是多棟復式公寓樓，層高約5米，鋼框架結構，各棟樓處于不同的建設期，可以一次看到大樓建設的各個階段。

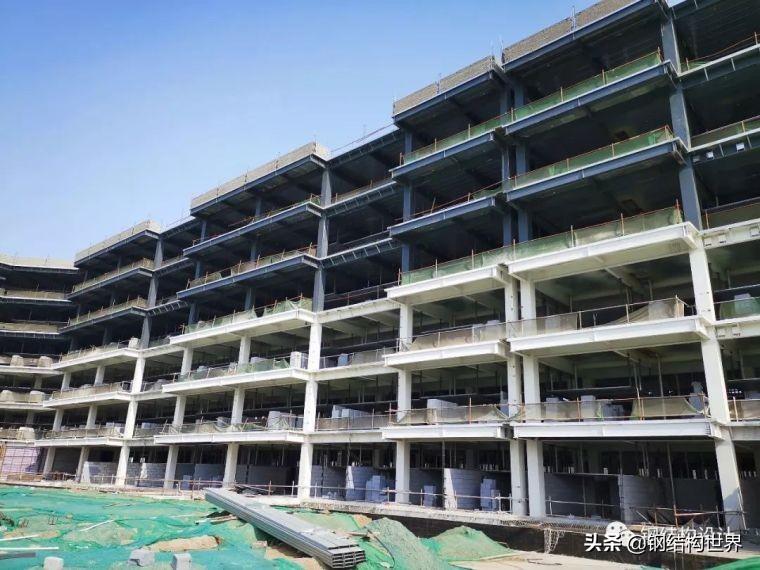

▲整體施工照片，鋼結構不同于混凝土結構，一般采用組合樓板，不用內腳手架，施工速度較快。

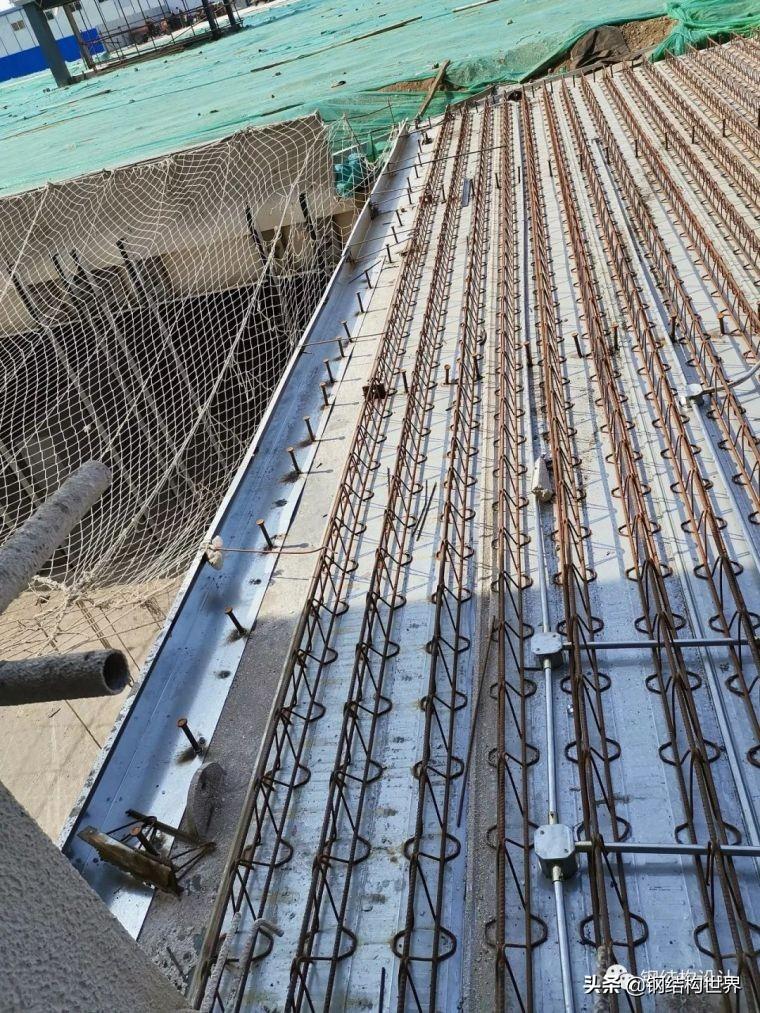

▲鋼筋桁架樓承板，這些年剛開始應用，很多設計師還沒見過吧。注意樓承板的邊模、栓釘、水電管線這些細節。

▲夾層的閉口式樓承板，栓釘現場焊接，焊接位置有磁環。

▲夾層的閉口式樓承板上表面，樓面的鋼筋桁架樓承板下表面。兩種樓承板的板肋形式和間距都不同。

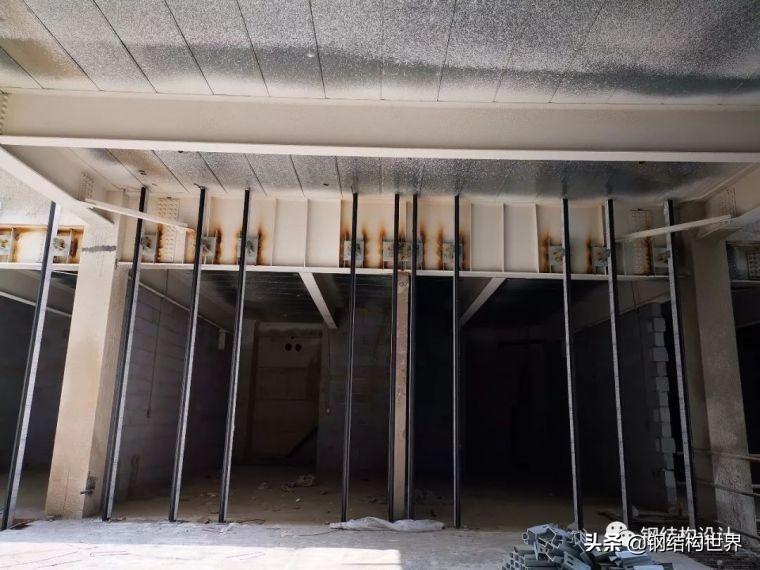

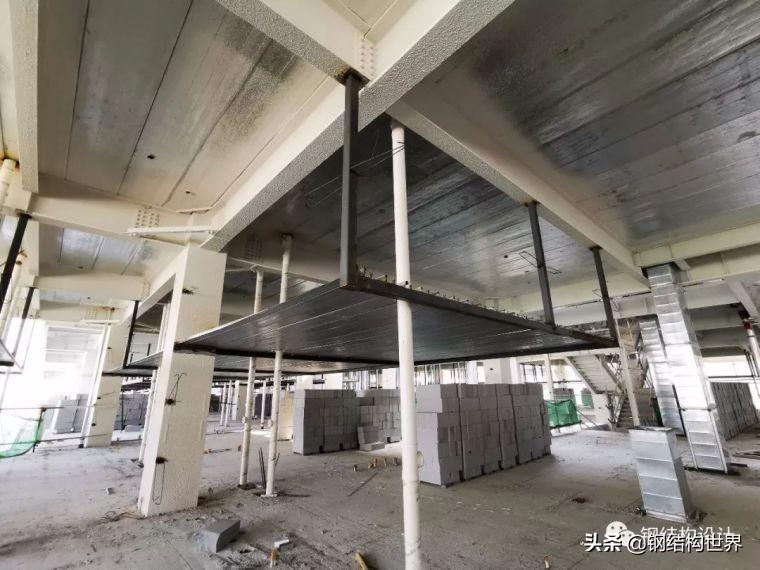

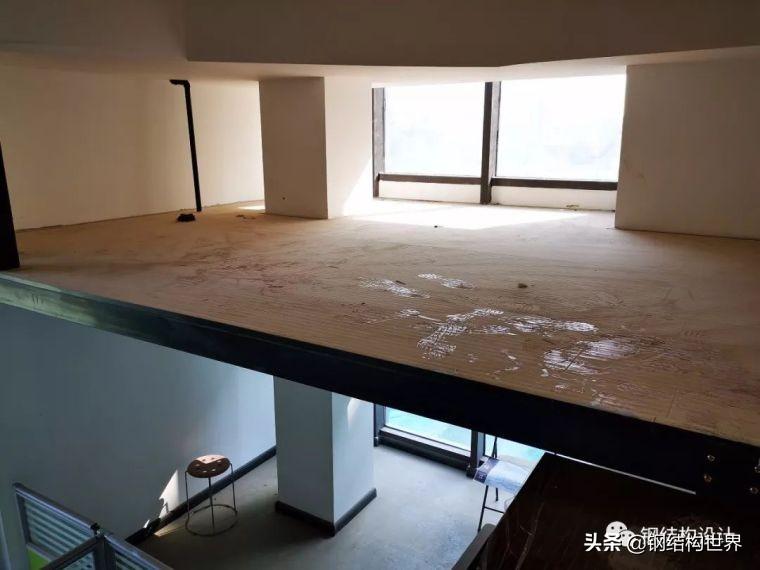

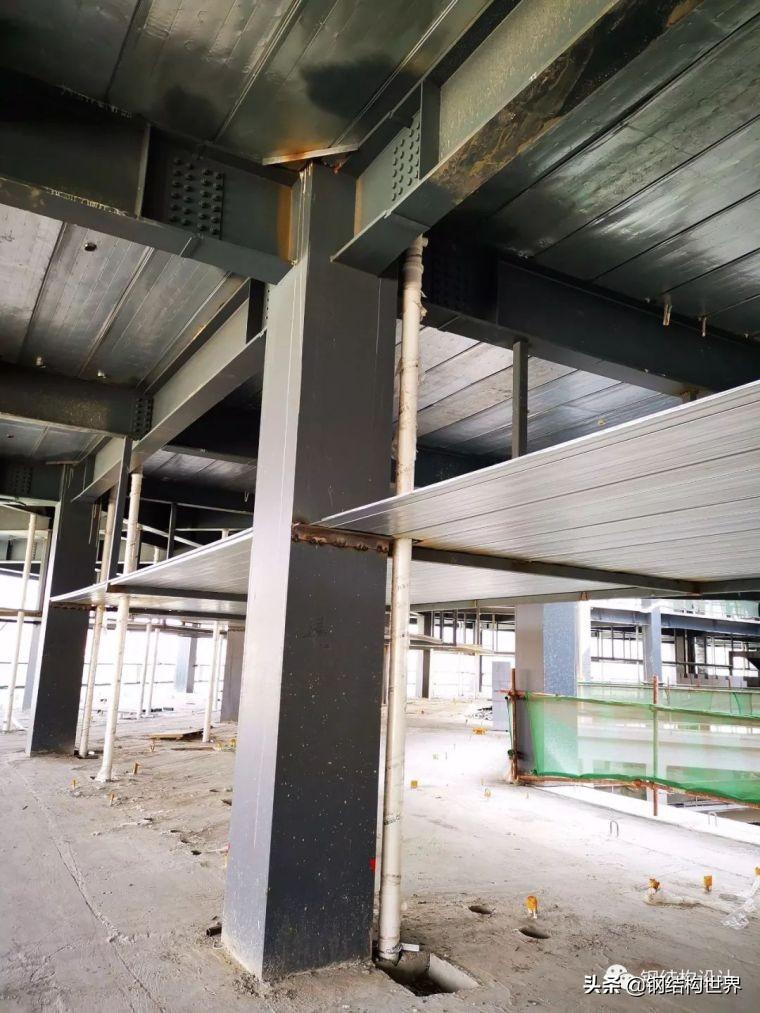

▲對比夾層樓板與主樓面板的區別。夾層是直接從梁柱上掛起來的。

▲鋼柱上的拉結鋼筋，鋼柱采用噴涂的厚型防火涂料。

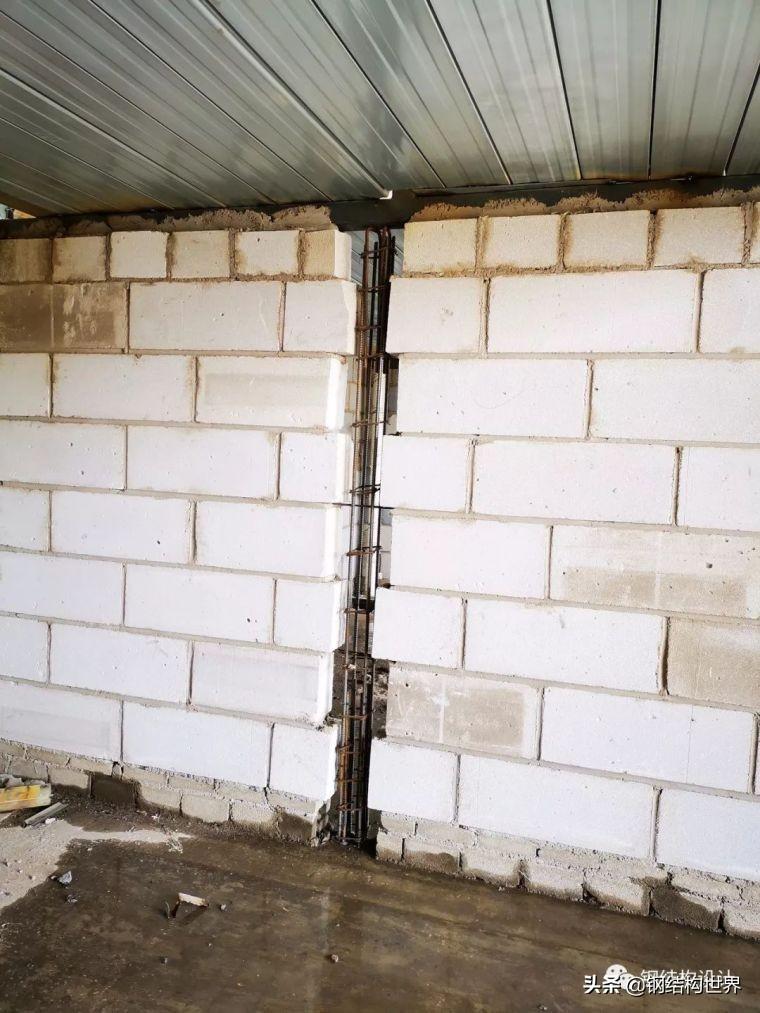

▲夾層樓面下方的加氣混凝土砌塊墻，構造柱的馬牙槎先退后進，底層三皮磚要采用水泥磚。

▲夾層樓面下方的砌塊墻的構造柱鋼筋，與上面鋼梁連接不合理。

▲砌塊墻與鋼柱、鋼梁的連接

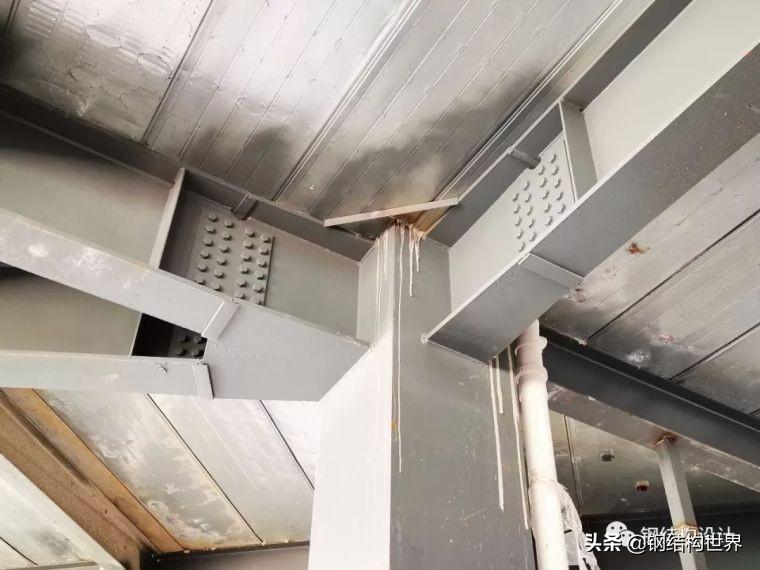

▲梁柱剛接節點，有些位置缺少隅撐。

▲鋼梁的栓焊拼接

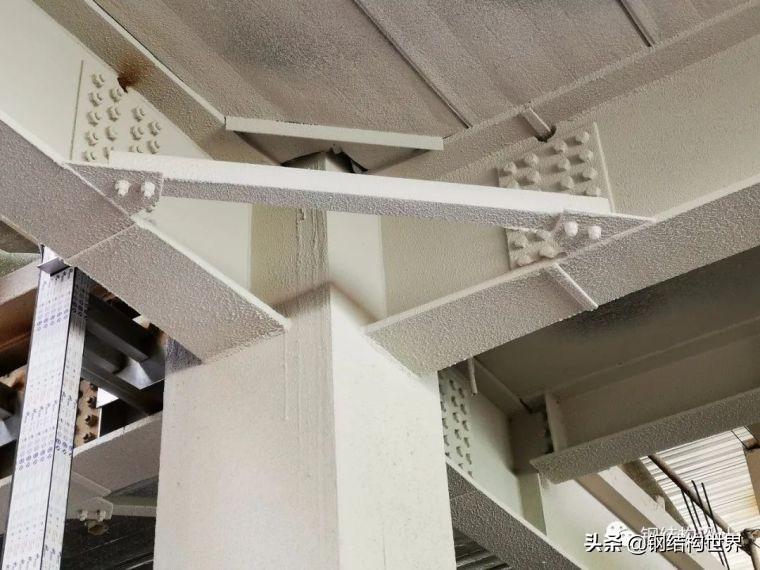

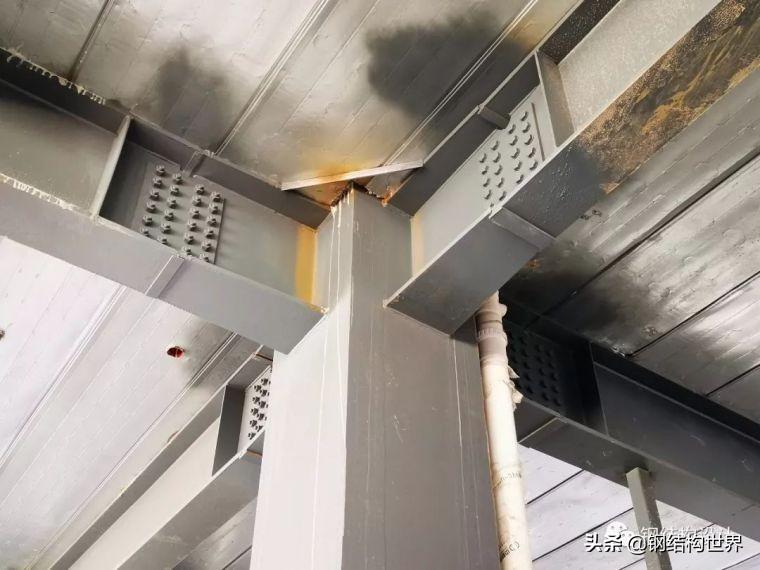

▲梁柱剛接節點，帶隅撐

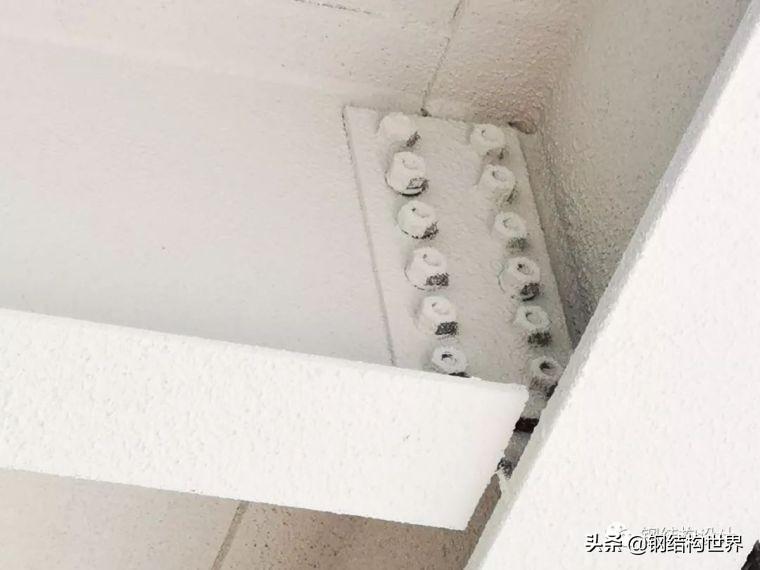

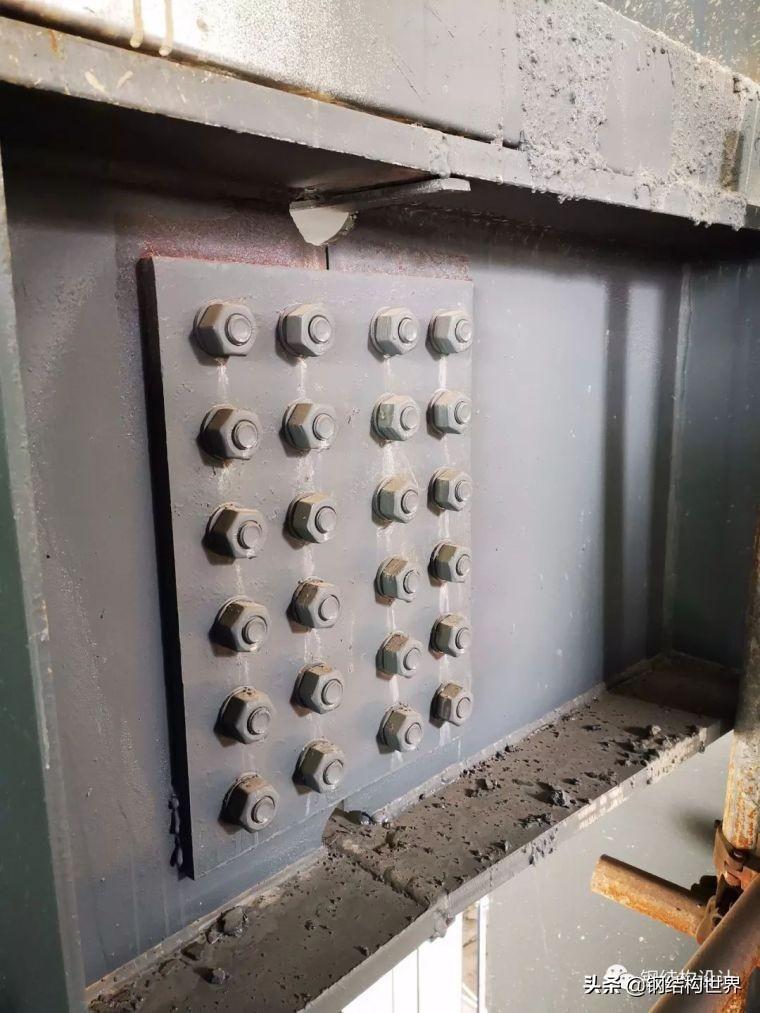

▲梁梁鉸接節點，螺栓施工質量有問題

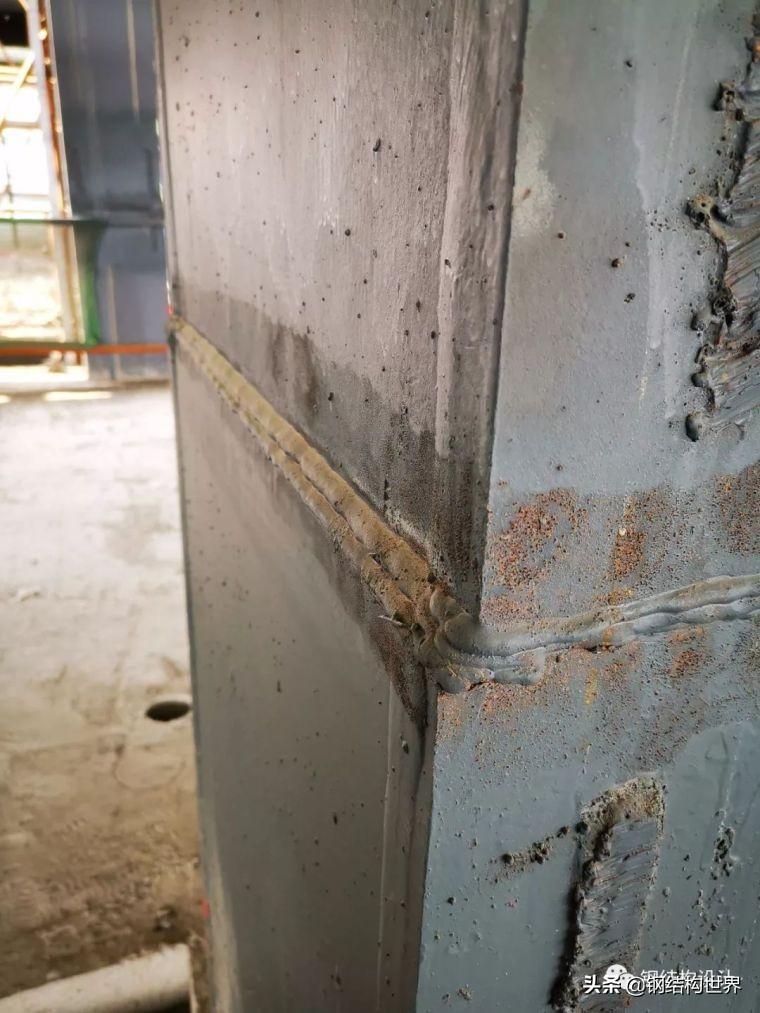

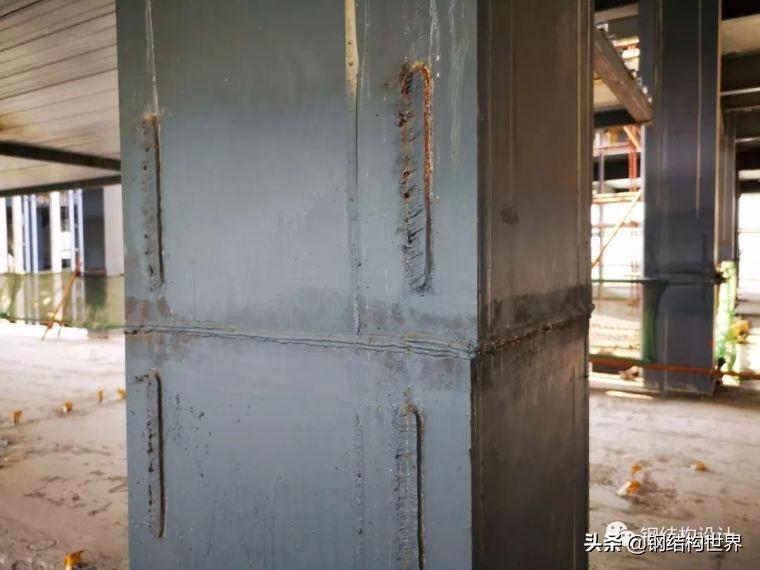

▲鋼柱拼接節點

▲鋼柱居然在冒水？

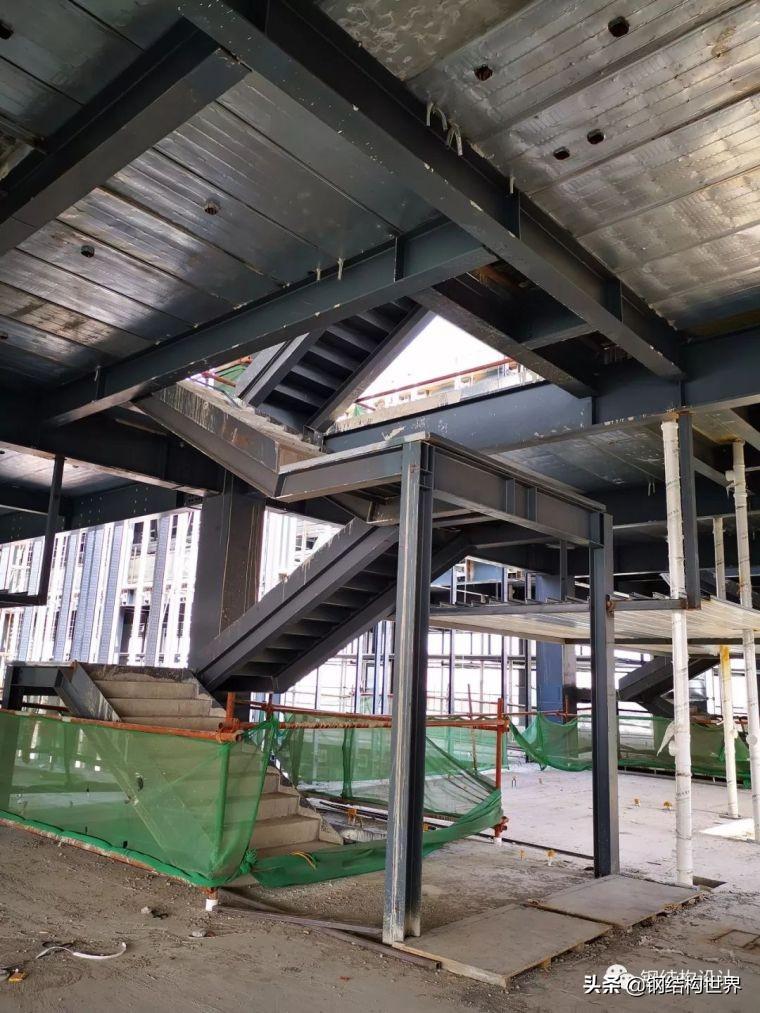

▲樓梯做法

▲樓梯上表面，花紋鋼板翻邊，平臺和踏步澆一層混凝土。

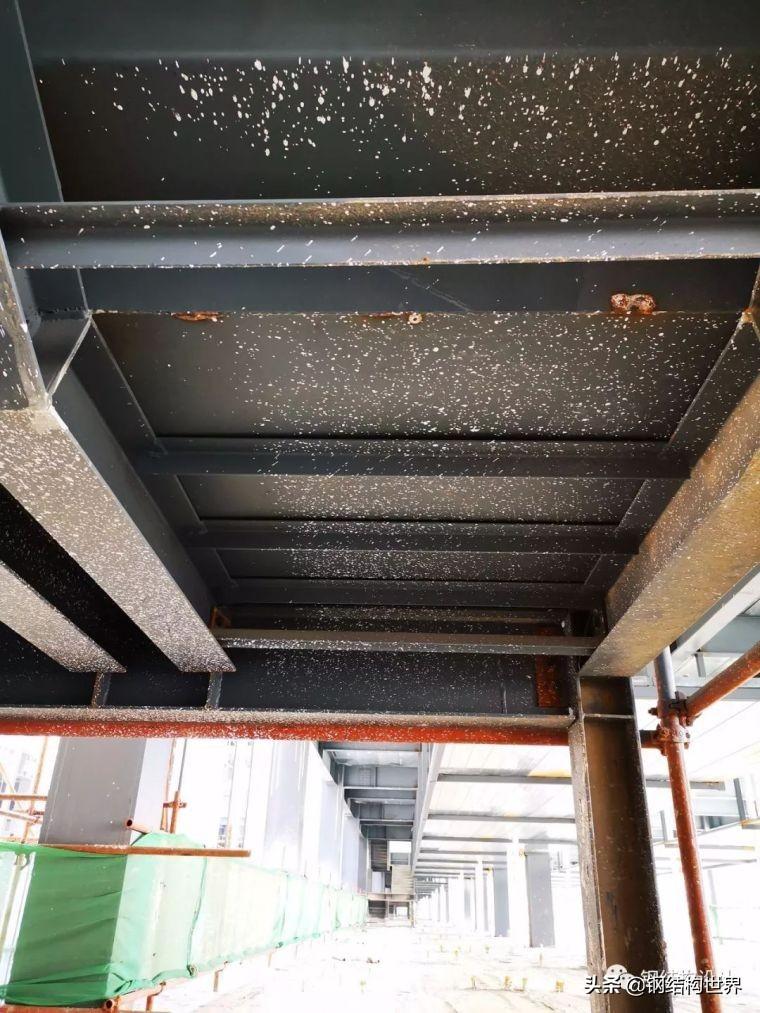

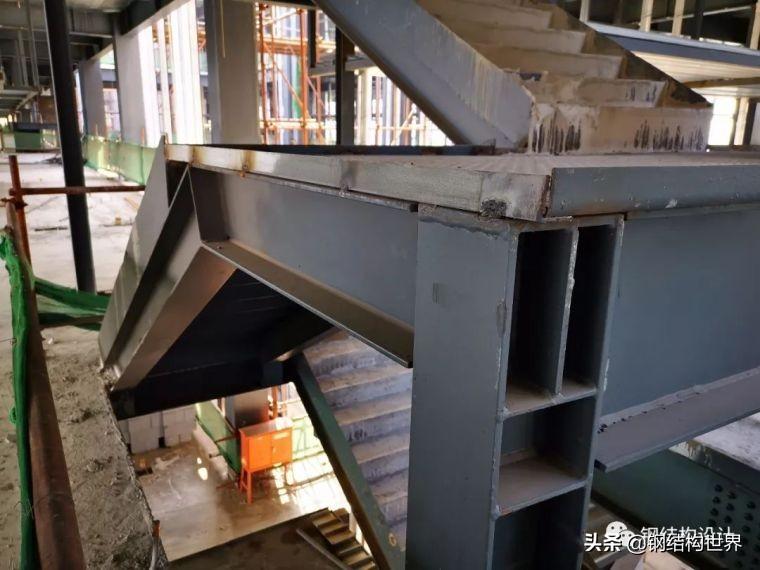

▲采用了H型鋼梯梁，平臺板角鋼加密。

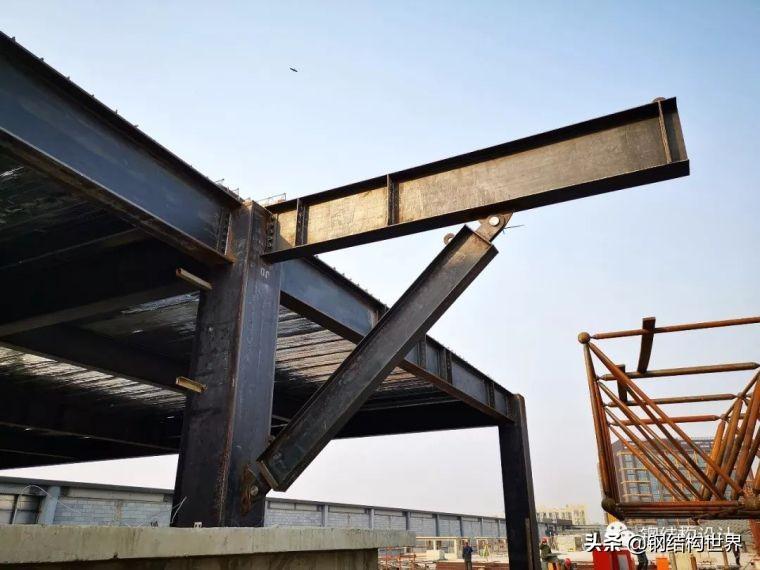

▲屋面的懸挑梁與斜撐

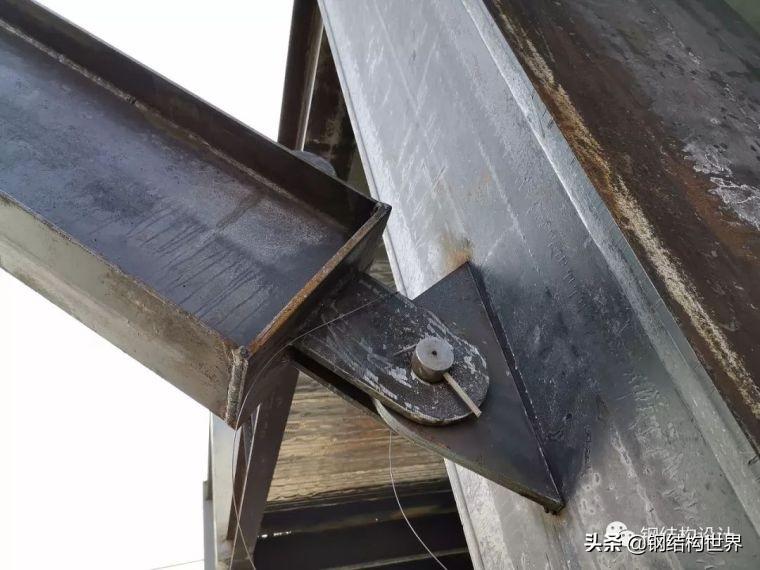

▲斜撐與鋼柱的銷釘節點，連接板太薄了，設置加勁肋更合理。

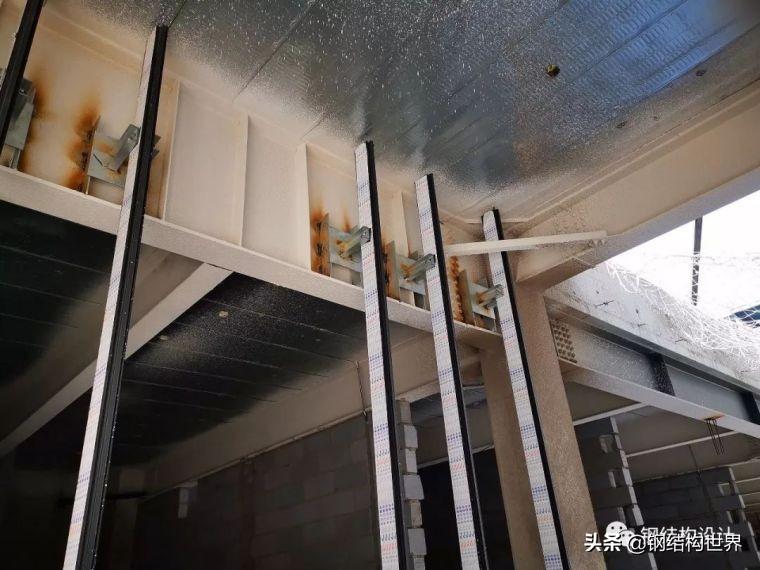

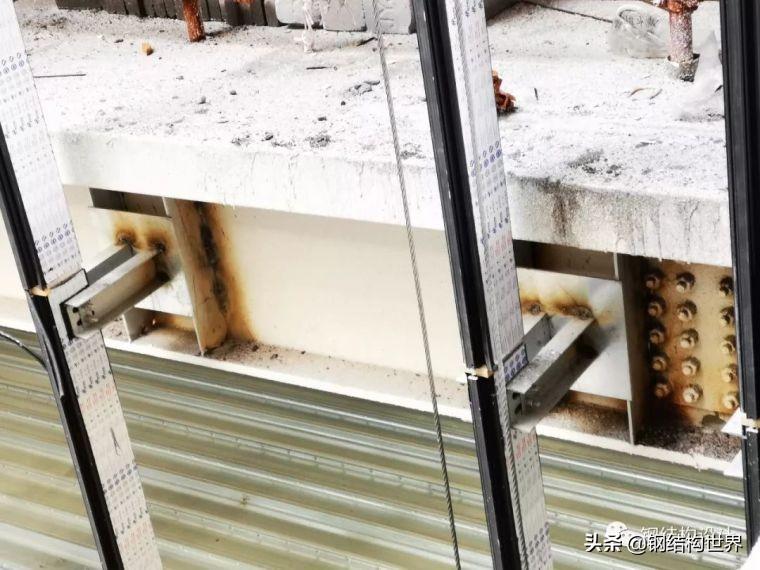

▲幕墻龍骨與鋼梁的連接節點

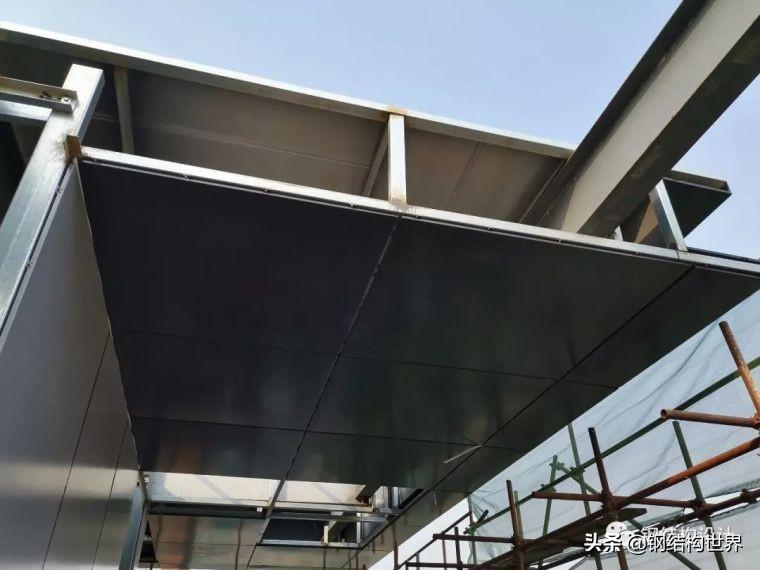

▲懸挑的檐口板與鋼梁的連接節點

▲簡易的砌塊切割機

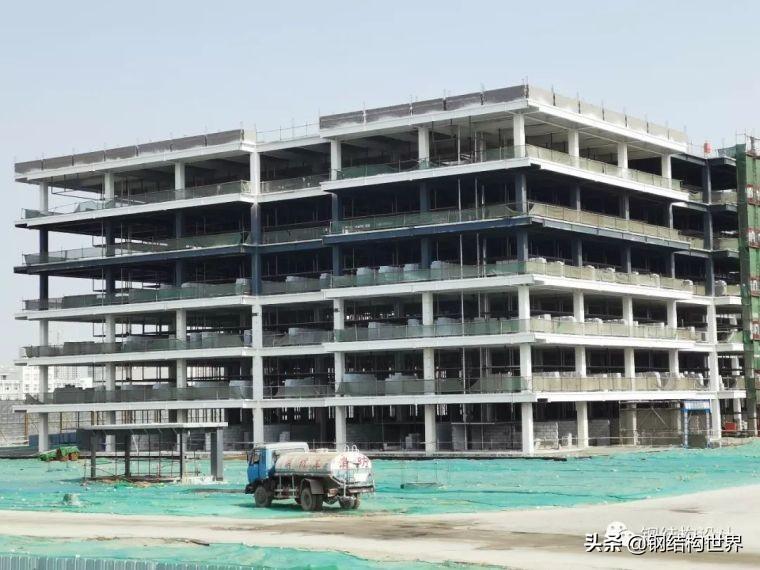

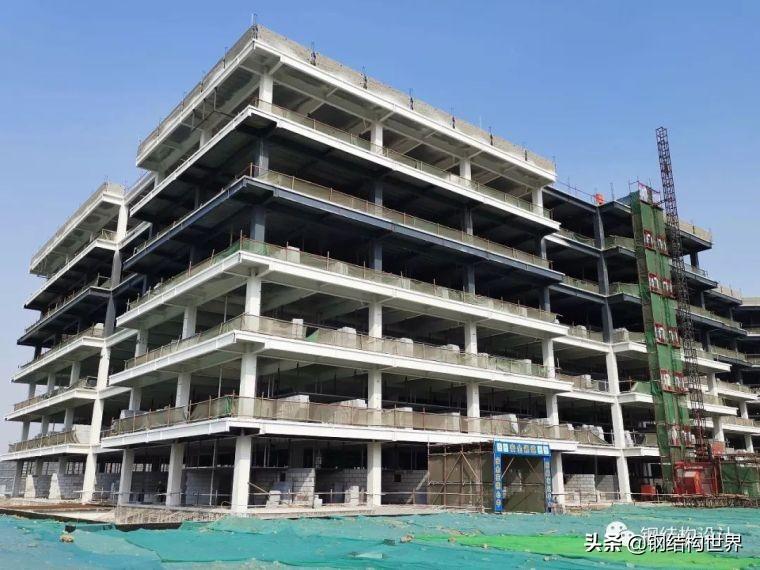

▲主結構封頂，還未砌墻的鋼框架

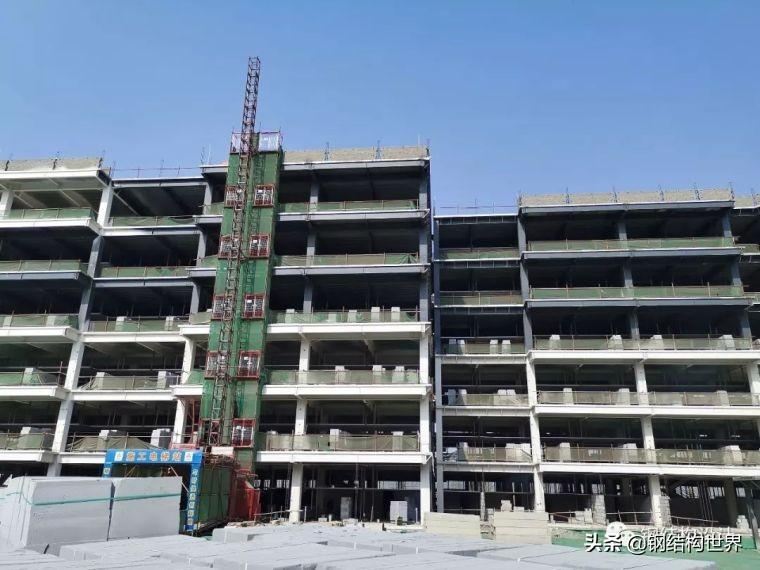

▲正在做外墻砌筑的鋼框架

▲同一個項目，準備交付的一棟樓

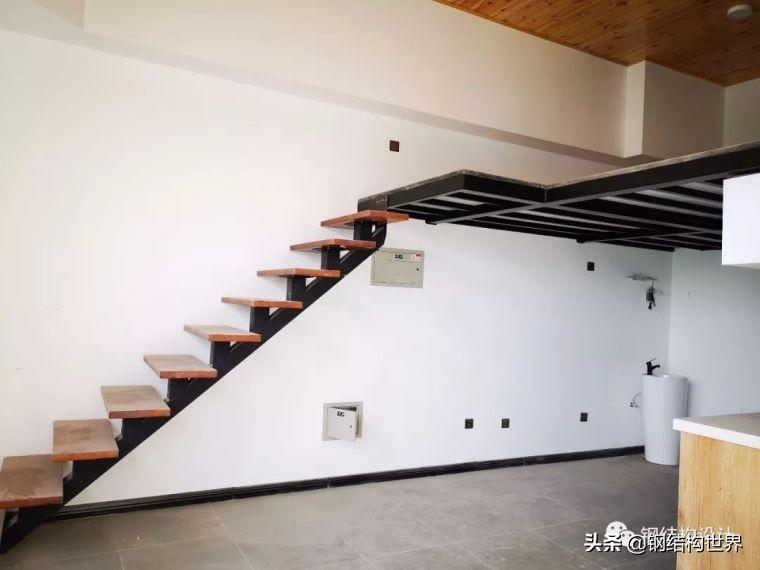

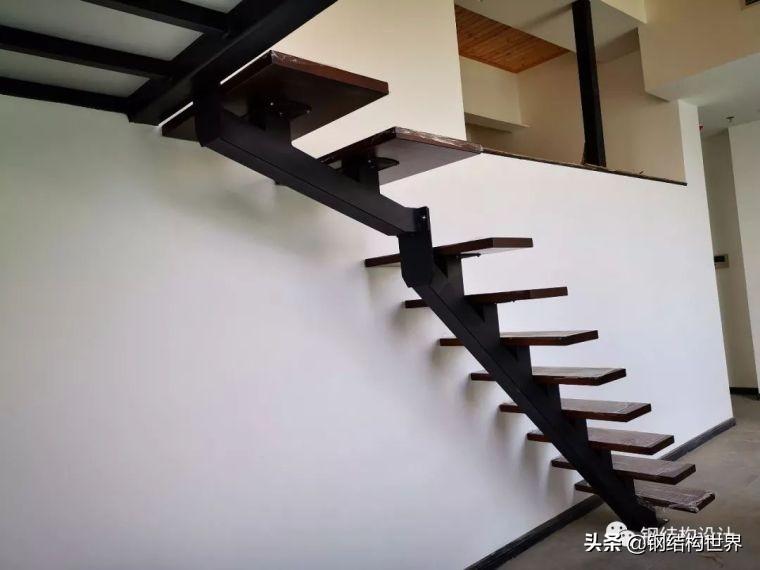

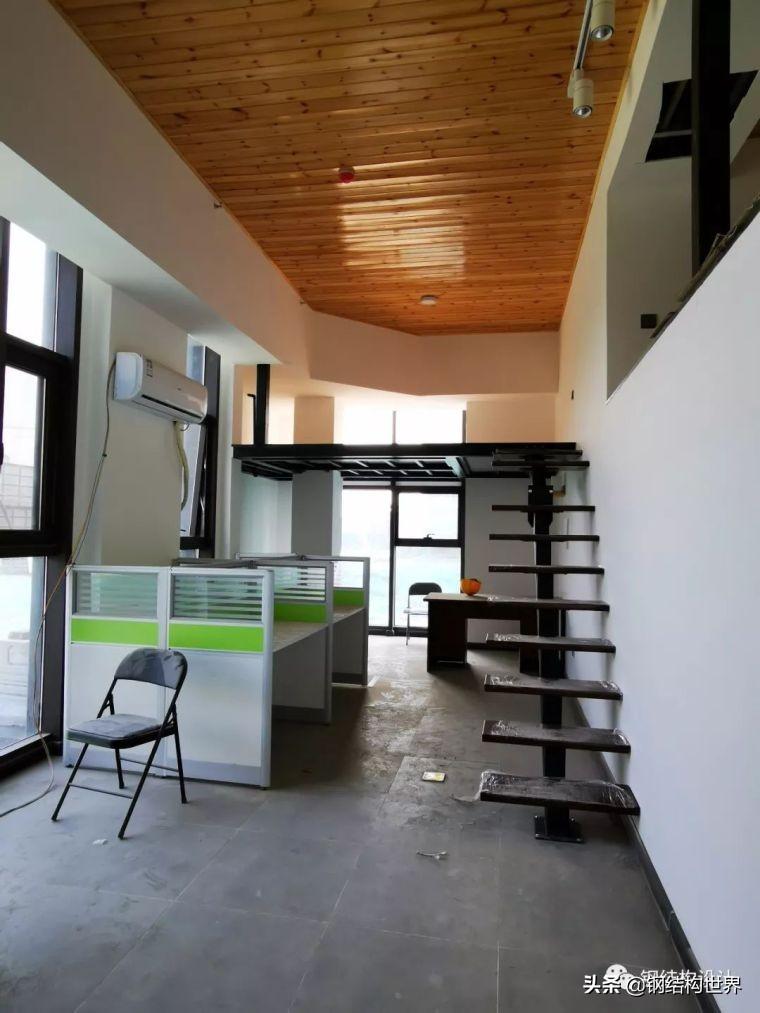

▲復式公寓樓的內裝，室內樓梯很輕盈

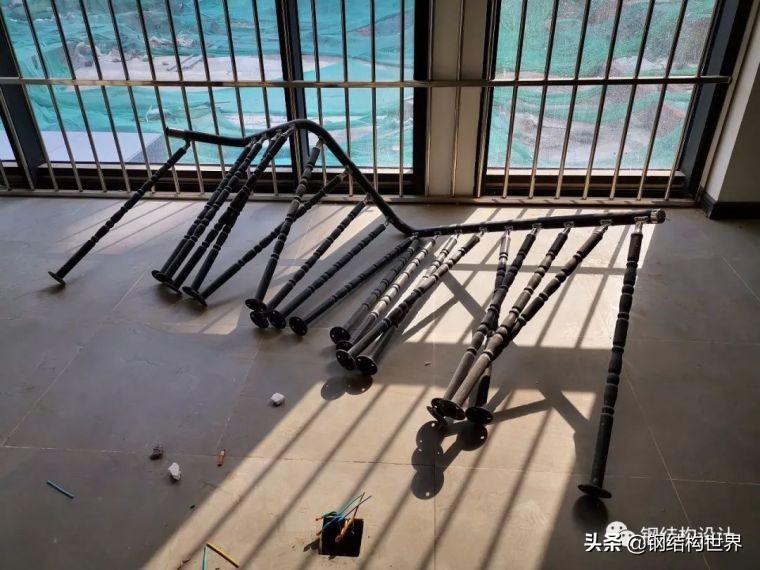

▲樓梯的欄桿扶手

▲樓梯的欄桿扶手

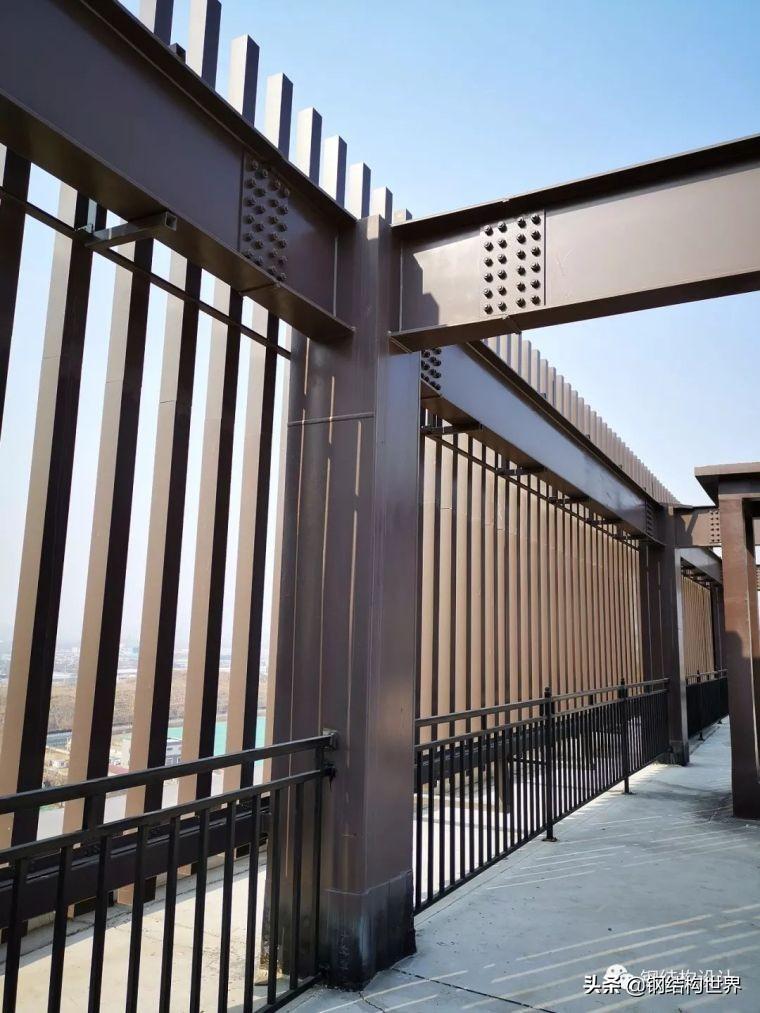

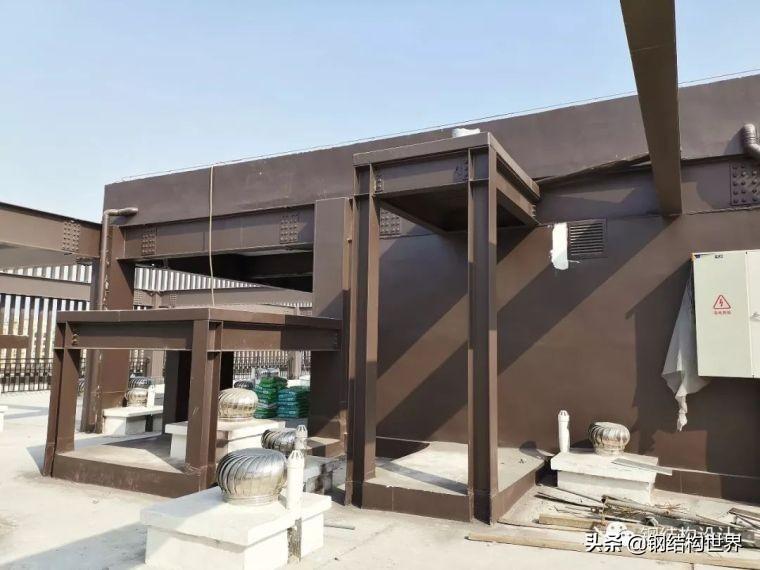

▲屋頂格柵和外露鋼柱

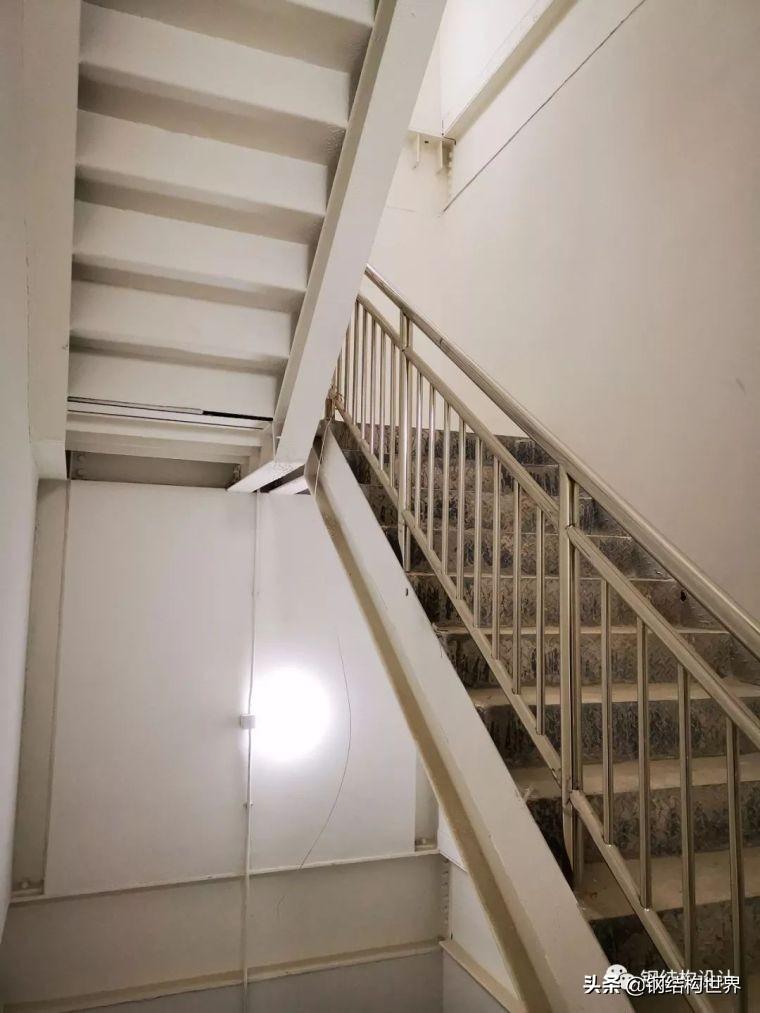

▲已完工的樓梯

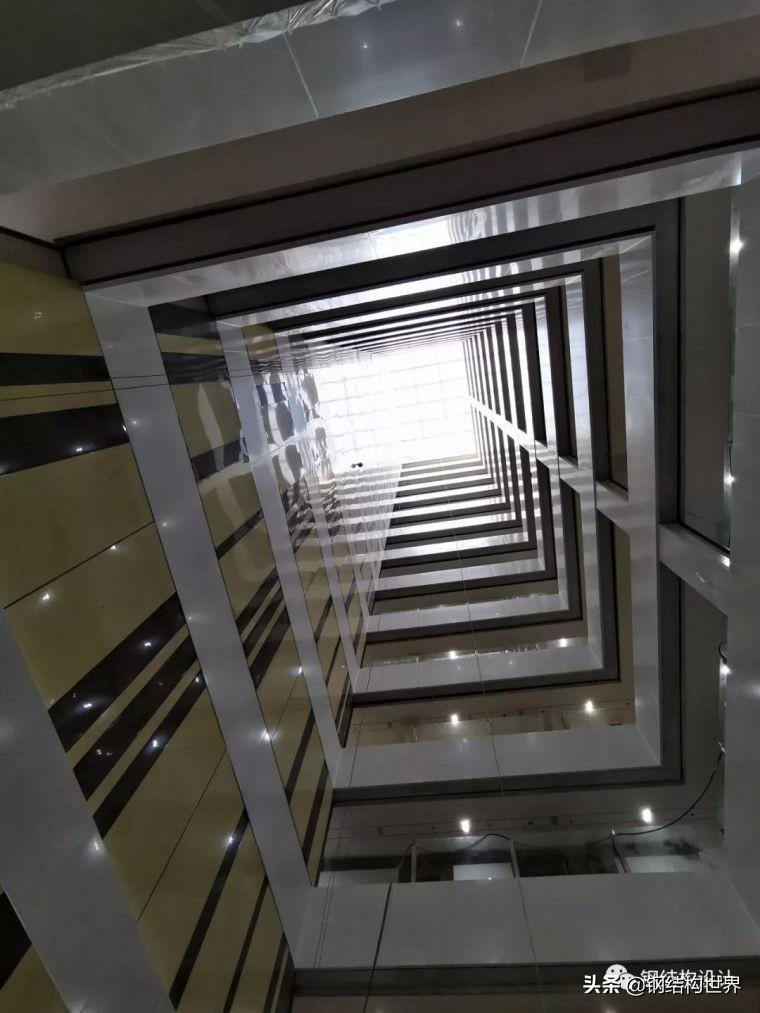

▲已完工的內天井

該項目總體施工質量不錯，但是很多地方有較大質量隱患。

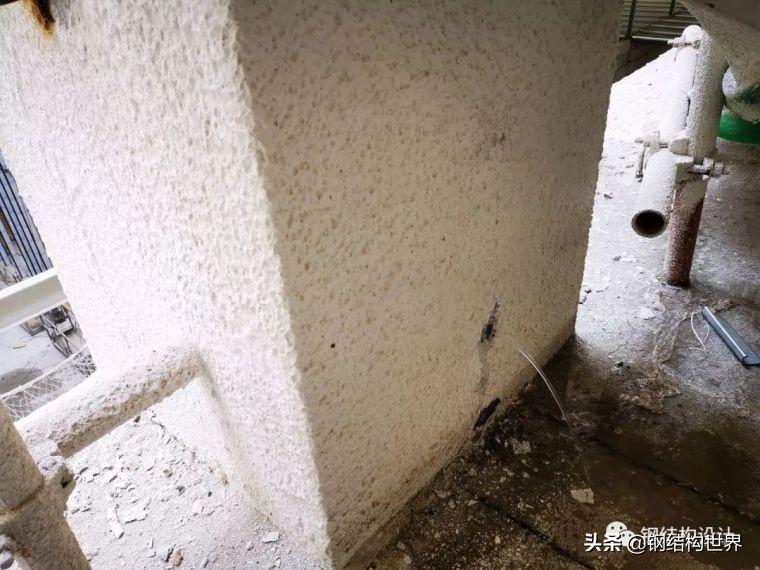

比如下圖，鋼柱怎么會往外噴水呢？ 是真的在不斷地噴水，不信可以看下方的視頻。鋼柱內表面是沒有防腐涂料的，鋼柱內部進水是不允許的。

據了解，當前是北方的冬季，氣溫較低，最近沒有進行樓面混凝土澆筑。因屋面施工消防管漏水，積水進入了鋼柱，恰好樓下鋼柱這個位置有個孔，鋼柱就不斷地往外噴水了。
