縱向受拉鋼筋的綁扎搭接長度的確定方法

前段時間，曾朝宋跟大家較為詳細地介紹了鋼筋的錨固相關實踐問題，下面開始跟大家來介紹鋼筋的搭接相關問題。

眾所周知，搭接連接作為鋼筋的主要連接方式之一，在我們的工程施工中應用非常廣泛，但是這個搭接位置及搭接長度是我們經常需要注意的地方。

可能大家對于鋼筋的綁扎搭接這個名詞非常熟悉，但是具體這個搭接長度的取值未必就了解了。下面說一下鋼筋搭接長度的取值原則。

縱向受拉鋼筋綁扎搭接接頭的搭接長度應根據位于同一連接區段內的鋼筋搭接接頭面積百分率按下列公式計算：

式中，一 縱向受拉鋼筋的搭接長度；

一 縱向受拉鋼筋的抗震搭接長度；

一 縱向受拉鋼筋的錨固長度；

一 縱向受拉鋼筋的抗震錨固長度；

一 縱向受拉鋼筋搭接長度修正系數。當縱向受拉鋼筋搭接接頭面積百分率 ≤25% 時取 1.2；當縱向受拉鋼筋搭接接頭面積百分率為 50% 時取 1.4；當縱向受拉鋼筋搭接接頭面積百分率為 100% 時取 1.6。當縱向受力鋼筋搭接接頭百分率在 25%~50% 之間時按公式 1 計算，在 50%~100% 之間時按公式 2 計算。

1 %

2 %

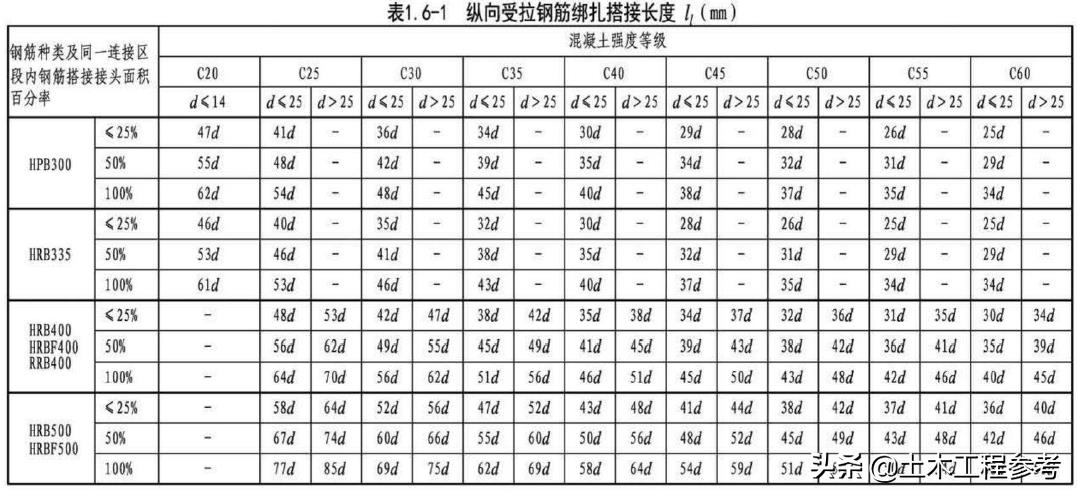

下表分別給出了縱向受拉鋼筋搭接長度、縱向受拉鋼筋抗震搭接長度的取值。

注：

1. 兩根不同直徑鋼筋搭接時，表中 d 取較細鋼筋直徑。

2.當為環氧樹脂涂層帶肋鋼筋時，表中數據尚應乘以 1.25。

3.當縱向受拉鋼筋在施工過程中易受擾動時，表中數據尚應乘以 1.1。

4.當搭接長度范圍內縱向受力鋼筋周邊保護層厚度為 3d 時修正系數可取 0.80，保護層厚度不小于 5d 時修正系數可取 0.70（d 為搭接鋼筋的直徑），中間按內插取值。

5.當上述修正系數多于一項時，可按連乘計算。

6.當位于同一連接區段內的鋼筋搭接接頭面積百分率為表中數據中間值時，搭接長度可按內插取值。

8.任何情況下，搭接長度不應小于 300mm。

8.HPB300、HRB335級鋼筋規格限于直徑 6mm~14mm。

注：

1.抗震設計時，混凝土構件位于同一連接區段內的縱向受力鋼筋接頭面積百分率不宜大于 50%。

2.兩根不同直徑鋼筋搭接時，表中 d 取較細鋼筋直徑。

3.當為環氧樹脂涂層帶肋鋼筋時，表中數據尚應乘以 1.25。

4.當縱向受拉鋼筋在施工過程中易受擾動時，表中數據尚應乘以 1.1。

5.當搭接長度范圍內縱向受力鋼筋周邊保護層厚度為 3d 時修正系數可取 0.80，保護層厚度不小于 5d 時修正系數可取 0.70（d 為搭接鋼筋的直徑），中間按內插取值。

6.當上述修正系數多于一項時，可按連乘計算。

7.當位于同一連接區段內的鋼筋搭接接頭面積百分率為表中數據中間值時，搭接長度可按內插取值。

8.任何情況下，搭接長度不應小于 300mm。

9.四級抗震等級時，。

10.HPB300、HRB335級鋼筋規格限于直徑 6mm~14mm。
