中歐混凝土橋梁抗彎承載能力對比與快速設計

摘 要：該文對比中歐混凝土橋梁設計規范的可靠度指標、設計使用年限、極限狀態劃分、材料特性等。為實現快速設計，編制歐洲規范承載力計算程序，并輔以算例對比中歐規范正截面抗彎承載力的異同。結果表明：中國規范可靠度指標較歐洲規范更高，中歐規范混凝土抗壓強度、應力應變關系差異較小，但歐洲規范鋼筋最大強度比中國規范更大。中歐規范正截面抗彎承載力計算假定基本一致，但歐洲規范正截面抗彎承載力比中國規范略大。歐洲規范承載力計算軟件有較好的精度，能夠達到快速對比設計的目的。

關鍵詞：混凝土橋梁;中歐規范;極限承載力;對比設計;

為了統一歐洲各國工程技術標準，消除技術壁壘，促進各國經濟的共同發展。歐洲共同體委員會于1975年決定在土木領域編制一套統一的設計標準。歐洲標準化委員被任命負責歐洲規范的編制工作，歐洲規范先后經歷了試行版本(ENV)和正式版本，并于2006年形成了10卷58分冊歐洲規范，涵蓋了建筑、橋梁、儲罐、筒倉、桅桿等工程結構的設計。歐洲規范(Eurocode)作為當今土木領域最具權威性的標準之一，由于其完備性和權威性，借鑒和使用歐洲規范的國家越來越多。

目前，關于中歐規范對比研究，中國學者已經做了很多的工作。但其中大多數對比研究的結論是通過有限元模擬或具體工程算例得出的。由于結構的個體差異，對于不同的工程結構可能會得出不同的結論。如文獻[1]探討了中歐規范荷載作用下橋梁結構的內力大小，研究表明中國規范跨中彎矩比歐洲規范小10%～20%;而文獻[2]結果表明中國規范彎矩值比歐洲規范小25%;文獻[3]研究了中歐規范抗彎承載力的差異，結果表明中國規范普通鋼筋混凝土構件承載力與歐洲規范的比值為0.93～0.97,而文獻[2]表明其比值約為0.91;文獻[4]表明當中歐規范采用同一標號混凝土?xí)r，歐洲規范的強度設計值比中國規范平均高15.3%,文獻[5]表明歐洲規范強度設計值比中國規范小約5%�？梢娺@種對比較為片面，很難客觀反映中歐規范的異同。該文在對比中歐規范計算理論的基礎上編制歐洲規范抗彎承載力計算軟件，以實現中歐規范的快速對比與設計。

由于橋梁結構的規模和重要性程度不同，中歐規范均按照橋梁結構失效后果的嚴重程度不同將結構分為3個等級，每個等級取用不同的安全系數，中歐規范橋梁結構重要性系數[6,7]如表1所示。

表1 橋梁結構重要性系數對比

重要性系數

失效后果

適用對象

中國規范

歐洲規范

1.1

1.1

很嚴重

重要橋梁

1.0

1.0

嚴重

普通橋梁

0.9

0.9

不嚴重

其他

結構可靠性是指在規定時間內，規定條件下完成預定功能的能力，為了統一量化結構設計需要滿足的可靠性，可靠度指標被用來度量結構的可靠性[8]。中國規范設計基準期為100年，而歐洲規范設計基準期為50年。按照歐洲規范給出的換算公式(1),可將歐洲規范可靠度指標換算成100年基準期的可靠度指標，并將結果列于表2。

Φ(βn)=[Φ(β1)]n?????????(1)Φ(βn)=[Φ(β1)]n?????????(1)

式中：β1和βn分別為基準期為1年和n年的可靠度指標；Φ為標準正態分布的累積分布函數。

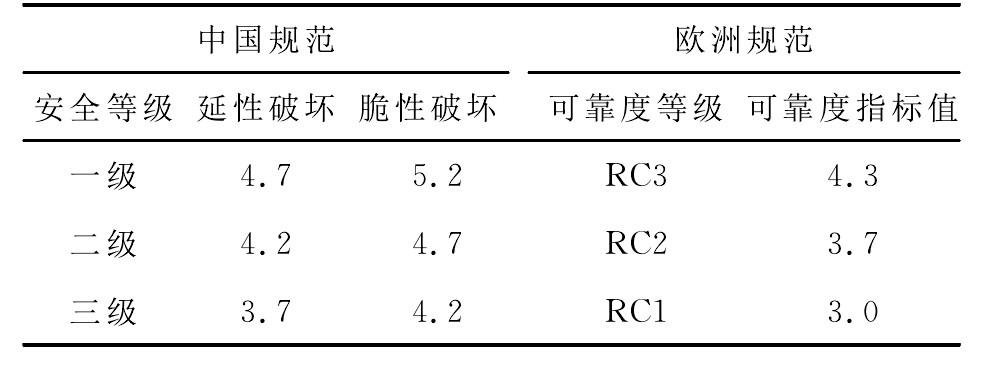

表2 中歐公路橋梁100年設計基準期可靠度指標

表2 中歐公路橋梁100年設計基準期可靠度指標

由表2可以看出：兩者都將可靠度分為3個等級，中國規范還提高了脆性破壞構件的可靠度指標，與歐洲規范相比，中國規范可靠度指標更高[9]。

任何結構都有一定的設計使用年限，合理的設計使用年限能夠使結構所能發揮的社會經濟效益最大化，這與橋梁全壽命周期管理的理念相符。橋梁結構的設計使用年限是指在不需要大修就能夠滿足預定使用功能的年限。中歐混凝土橋梁規范規定的設計使用年限如表3所示。

表3 橋梁結構設計使用年限對比

中國規范/年

適用對象

歐洲規范/年

適用對象

100

特大橋、大橋、重要中橋

50

中橋、重要小橋

100

橋梁結構

30

小橋

由表3可以看出：歐洲規范橋梁設計使用年限為100年，而中國規范對于重要程度不同的橋梁采用不同的設計使用年限。

結構的極限狀態是結構或構件能夠滿足設計規定的某一功能要求的臨界狀態，超過這一界限狀態就不能滿足設計規定的某項功能要求，而進入失效狀態。歐洲規范與中國規范一致，將極限狀態劃分為承載能力極限狀態和正常使用極限狀態。歐洲規范承載能力極限狀態的標志為：① 結構或結構的一部分作為剛體失去平衡；② 由于過度變形，結構或結構的一部分轉變?yōu)闄C動體系、斷裂失效或支撐結構、地基失穩等；③ 由疲勞或其他與時間相關的效應引起的破壞。

一般而言，歐洲規范中承載能力極限狀態的失效模式分為：靜力平衡失穩(EQU)、強度破壞(STR)、地基破壞(GEO)、疲勞破壞(FAT)、抗浮失穩(UPL)、水力破壞(HYD)。

歐洲規范正常使用極限狀態分為可逆正常使用極限狀態和不可逆正常使用極限狀態，主要考慮因素為：① 變形：影響結構的外觀、使用的舒適性、結構的功能；② 振動：使人感到不適、影響結構的功能；③ 損壞：影響結構的外觀、耐久性、結構的功能。

中歐規范承載能力極限狀態和正常使用極限狀態的劃分標志是相同的。

鋼筋和混凝土作為混凝土結構的主要材料，其材料特性決定了橋梁結構的承載力。對于承載力而言，其主要影響因素有：混凝土的強度與應力應變關系以及鋼筋的強度。

歐洲規范混凝土強度的表示方法為Cfck/fck,cube,其中，fck為抗壓強度標準值；fck,cube為立方體強度的標準值[10]。例如，C12/15表示混凝土抗壓強度標準值為12 MPa, 立方體抗壓強度標準值為15 MPa。但值得注意的是歐洲規范中混凝土抗壓強度標準值采用直徑為150 mm、高度為300 mm的圓柱體試件強度，中國規范采用的是150 mm×150 mm×300 mm棱柱體試件強度[11,12],而對于立方體強度，中歐規范均采用邊長為150 mm的立方體試件。

歐洲規范混凝土抗壓強度設計值fcd、抗拉強度設計值fctd計算如下：

fcd=αccfckγc?????????(2)fctd=αctfctk,0.05γc?????????(3)fcd=αccfckγc?????????(2)fctd=αctfctk,0.05γc?????????(3)

式中：αcc、αct分別為考慮抗壓、抗拉長期效應以及加載方式不利影響的系數，αcc和αct取值范圍為0.8～1.0,EN 1992-2中推薦αcc取值為0.85(計算抗剪時取1.0),αct取值為1.0;fctk,0.05為混凝土抗拉強度5%分位值；γc為混凝土材料分項系數，中歐規范混凝土材料分項系數如表 4所示。其中，歐洲規范對于不同的設計狀況采用不同的分項系數，而中國規范采用統一的分項系數來考慮混凝土材料強度的不確定性[13]。

針對混凝土橋梁的極限承載力問題，選取相同混凝土強度等級，分別計算中歐規范的混凝土強度設計值，圖1為對比結果。由圖1(a)可知：歐洲規范混凝土抗壓強度標準值更高，這是由于圓柱體強度比棱柱體強度更高。但由于材料分項系數的取值不同，兩者混凝土強度設計值相差無幾；由圖1(b)可知：中歐規范給出的混凝土抗拉強度基本相同，當混凝土強度等級低于60 MPa時，中國規范混凝土抗拉強度略大于歐洲規范。

表4 混凝土材料分項系數

規范

項目

分項系數

中國規范

1.45

歐洲規范

承載能力極限狀態

持久或短暫設計狀況偶然設計狀況

1.501.20

正常使用極限狀態

1.00

圖1 中歐規范混凝土強度對比(EU表示歐洲規范，CHN表示中國規范）

歐洲規范提供了拋物線形和雙折線形兩種應力應變關系模型用于截面設計[14]。中歐兩種規范采用了類似的拋物線形應力應變關系表達式：

σc={fcd[1?(1?εc/εc2)n]fcd0≤εc≤εc2εc2<εc≤εcu?????????(4)σc={fcd[1-(1-εc/εc2)n]0≤εc≤εc2fcdεc2<εc≤εcu?????????(4)

式中：n為與混凝土強度等級有關的系數；εc2為達到抗壓強度時的壓應變；εcu為混凝土極限壓應變。各系數取值如下：

n={2.01.4+23.4[(90?fck)/100]4≤C50/60>C50/60?????????(5)εc2={0.002[2.0+0.085(fck?50)0.53]×10?3≤C50/60>C50/60?????????(6)εcu={0.00350.0026+0.035[(90?fck)/100]4≤C50/60>C50/60?????????(7)n={2.0≤C50/601.4+23.4[(90-fck)/100]4>C50/60?????????(5)εc2={0.002≤C50/60[2.0+0.085(fck-50)0.53]×10-3>C50/60?????????(6)εcu={0.0035≤C50/600.0026+0.035[(90-fck)/100]4>C50/60?????????(7)

圖2為中歐常用混凝土應力應變關系曲線。對于橋梁常用混凝土(C45、C50與C60)應力應變關系表達式基本一致，由于混凝土抗壓強度設計值略有差別，導致其應力應變曲線極限應力有較小差異。

圖2 常用混凝土應力應變關系曲線對比

歐洲規范普通鋼筋的屈服強度為400～600 MPa, 而預應力鋼筋極限強度為1 030～2 160 MPa, 相比于中國規范，歐洲規范的普通鋼筋和預應力鋼筋的最大強度均比中國規范大。如表 5所示，歐洲規范鋼筋的材料分項系數均比中國規范小。

表5 鋼筋材料分項系數

規范

項目

分項系數

中國規范

普通鋼筋、預應力螺紋鋼筋

1.20

預應力鋼絞線、鋼絲

1.47

歐洲規范

承載能力極限狀態

持久或短暫設計狀況

1.15

偶然設計狀況

1.00

正常使用極限狀態

1.00

歐洲規范未明確給出正截面抗彎承載力的計算公式，但給出了計算基本假定與應力分布假設。中歐規范都采用平截面假定，不考慮受拉區混凝土拉應力，且都采用等效矩形應力圖簡化受壓區混凝土應力分布，但等效矩形的高度和受壓區應力強度取值不同。根據截面的靜力平衡條件可以推導出單筋矩形截面的抗彎承載力如下：

∑N=0?ηfcdb(λx)=Asfyd∑M=0?Md=ηfcd(λx)b(h0?0.5λx)?????????(8)∑Ν=0?ηfcdb(λx)=Asfyd∑Μ=0?Μd=ηfcd(λx)b(h0-0.5λx)?????????(8)

式中：N與M分別為軸向力與截面彎矩；x為實際受壓區高度；λ為截面受壓區高度系數；η為等效矩形應力強度系數，其取值如下：

λ={0.80.8?(fck?50)/400fck≤50MPa50MPa<fck≤90MPa?????????(9)η={1.01.0?(fck?50)/200fck≤50MPa50MPa<fck≤90MPa?????????(10)λ={0.8fck≤50ΜΡa0.8-(fck-50)/40050ΜΡa<fck≤90ΜΡa?????????(9)η={1.0fck≤50ΜΡa1.0-(fck-50)/20050ΜΡa<fck≤90ΜΡa?????????(10)

對于更一般的截面情況，如圖3所示，可以采用條帶法的思想，將截面劃分為若干個水平條帶，利用二分法代入截面軸力平衡方程式(11)求解中和軸位置，代入力矩平衡方程式(12)求解截面承載力。

Nc+Ns=∑E(εi)k(y?y0)biδi+∑j=1nEsAjsk(yj?y0)+∑k=1mEpAkp[k(yk?y0)?ε0]=0?????????(11)Ma=∑E(εi)k(y?y0)ybiδi+∑j=1nEsAjsk(yj?y0)yj+∑k=1mEpAkp[k(yk?y0)?ε0]yk?????????(12)Νc+Νs=∑E(εi)k(y-y0)biδi+∑j=1nEsAsjk(yj-y0)+∑k=1mEpApk[k(yk-y0)-ε0]=0?????????(11)Μa=∑E(εi)k(y-y0)ybiδi+∑j=1nEsAsjk(yj-y0)yj+∑k=1mEpApk[k(yk-y0)-ε0]yk?????????(12)

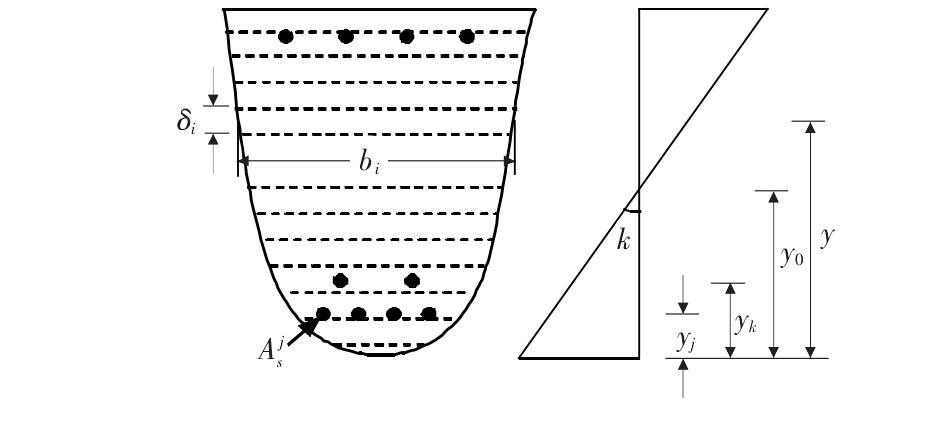

圖3 正截面抗彎承載力計算簡圖

由于歐洲規范正截面承載力計算未給出計算公式，只對計算假定及基本要求進行了規定說明，對于雙筋截面，受壓區鋼筋是否屈服需要根據平截面假定計算，求解繁瑣；對于箱梁等常用變寬截面很難用公式法較為準確計算其承載力。為了按歐洲規范進行快速設計，該文基于C#.NET編制了混凝土橋梁承載力計算軟件。對于常用的矩形截面、T形截面與箱形截面，可以采用常用截面功能，輸入相關參數導入截面信息；基于C#.NET進行了CAD的二次開發，用于實現截面條帶的自動劃分并將截面從CAD導入。

程序中鋼筋和混凝土均采用歐洲規范中給出的應力應變關系，通過迭代求解式(11)、(12)獲得截面的抗彎承載能力。

選取16個鋼筋混凝土截面作為示例，截面受拉和受壓鋼筋保護層厚度均為40 mm。分別按照中歐規范計算截面承載力[15]并將歐洲規范承載力計算理論值與上文承載力程序計算值進行對比，結果見表6。中歐規范單筋和雙筋矩形截面混凝土梁承載力對比見圖4。

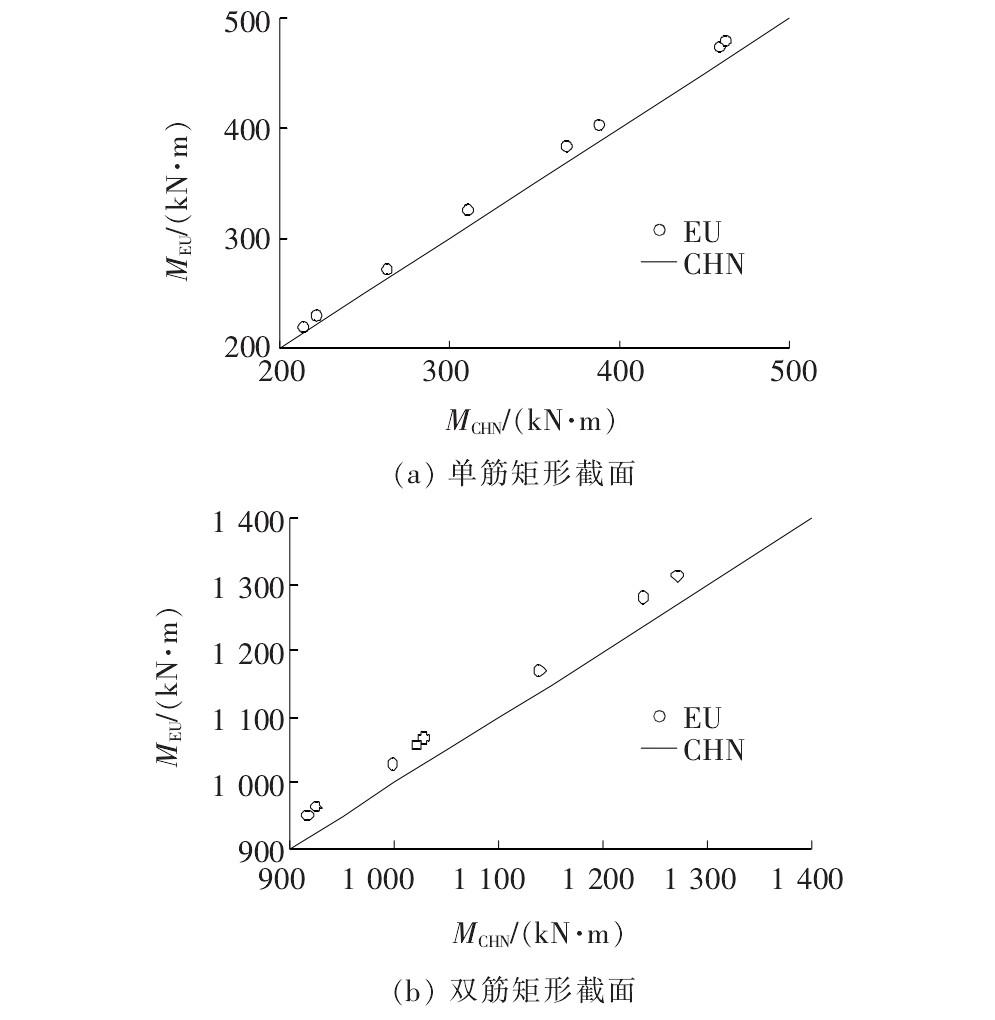

圖4 截面承載力對比

由于條帶法程序根據平截面假定計算混凝土應力而未采用等效矩形應力圖示，由表6可知：自編歐洲規范程序計算承載力比理論計算值平均大1.7%,表明該計算程序具有較好的準確性。由圖4可知歐洲規范正截面抗彎承載力略大于中國規范。

(1) 中歐規范關于極限狀態劃分以及橋梁安全等級劃分的規定基本相同。歐洲規范橋梁設計使用年限為100年，而中國規范按照橋梁規模、重要性程度不同，分別采用30、50、100年作為橋梁設計使用年限。中國規范可靠度指標比歐洲規范更大。

表6 正截面抗彎承載力

混凝土強度

截面尺寸/(mm×mm)

受拉鋼筋/mm

受壓鋼筋/mm

抗彎承載力MCHN/(kN·m)

抗彎承載力MEU/(kN·m)

歐洲規范程序計算與理論計算偏差/%

C30

300×600

5C18

—

213.84

219.03

+2.63

C50

300×600

5C18

—

222.01

229.83

+1.57

C50

300×600

6C18

—

263.27

271.47

+1.91

C50

400×800

6C18

—

368.76

384.17

+1.01

C50

400×800

6D18

—

459.15

474.14

+1.28

C50

400×800

6C18

—

462.62

480.21

+1.01

C50

400×800

5D18

—

310.79

325.54

+0.66

C60

400×800

5D18

—

388.15

403.55

+0.84

C30

400×1 000

9C22

3C16

997.54

1 028.02

+3.52

C50

400×1 000

9C22

3C16

1 027.61

1 067.76

+1.70

C50

400×1 000

11C22

3C16

1 238.91

1 281.07

+2.42

C50

400×1 000

9C22

2C14

1 020.87

1 057.26

+1.88

C50

450×900

9C22

2C16

916.39

950.22

+1.74

C50

450×900

9D22

3C16

1 139.14

1 170.81

+2.37

C50

450×900

10D22

5D16

1 272.08

1 313.33

+1.74

C60

450×900

9C22

2C16

924.01

963.73

+1.25

注：受拉、受壓鋼筋的C為HRB400鋼筋，D為HRB500鋼筋。

(2) 中歐橋梁規范中常用混凝土材料強度及其應力應變關系差異較小。歐洲規范普通鋼筋及預應力鋼筋最大強度比中國規范更大。

(3) 中歐規范正截面承載力計算都采用類似的假定。實例計算表明，歐洲規范正截面承載力略大于中國規范。

(4) 通過理論分析與算例驗算可得，該文編制的歐洲規范截面承載力計算程序能夠快速、準確地計算截面承載力，達到快速對比與設計的目的。

[1] 張聰聰，陳華婷.國內外規范簡支梁橋汽車荷載效應對比分析[C].第五屆全國建筑結構技術交流會·暨首屆全國青年結構工程師論壇，2015.

[2] 王濤.中歐鋼筋及預應力混凝土梁橋設計規范對比研究[D].東南大學碩士學位論文，2015.

[3] 丁少凌，周國玲，易蓓，等.中歐規范混凝土構件承載力對比[J].中外公路，2017,37(2):276-280.

[4] 夏進.中歐混凝土結構設計規范對比研究[D].武漢工程大學碩士學位論文，2014.

[5] 嚴亞林.歐洲混凝土規范構件設計及其與中國規范的比較研究[D].中國建筑科學研究院碩士學位論文，2010.

[6] JTG D60—2015 公路橋涵設計通用規范[S].

[7] BS EN 1990:2002 Eurocode—Basis of Structural Design[S].

[8] GB/T 50283—1999 公路工程結構可靠度設計統一標準[S].

[9] 楊春.中歐橋梁混凝土結構設計規范的若干問題研究[J].中外公路，2019,39(1):131-135.

[10] 陳憶前，陳艾榮，彭偉.按歐中規范設計的預應力混凝土橋梁靜力分析[J].中外公路，2016,36(1):163-169.

[11] 楊春，張大偉.Eurocode橋梁混凝土結構設計[M].北京：中國建筑工業出版社，2016.

[12] BS EN 1992-1-1:2004 Eurocode 2:Design of Concrete Structures—Part 1-1:General Rules and Rules for Buildings[S].

[13] JTG 3362—2018 公路鋼筋混凝土及預應力混凝土橋涵設計規范[S].

[14] BS EN 1992-2:2005 Eurocode 2:Design of Concrete Structures-Part 2:Concrete Bridges—Design and Detailing Rules[S].

[15] 鞠秀穎，鄒恩杰.鋼筋混凝土簡支梁計算中法規范對比分析[J].中外公路，2012,32(2):168-172.
