鋼筋混凝土受彎構件（七）構造要求
一、縱向鋼筋構造規定

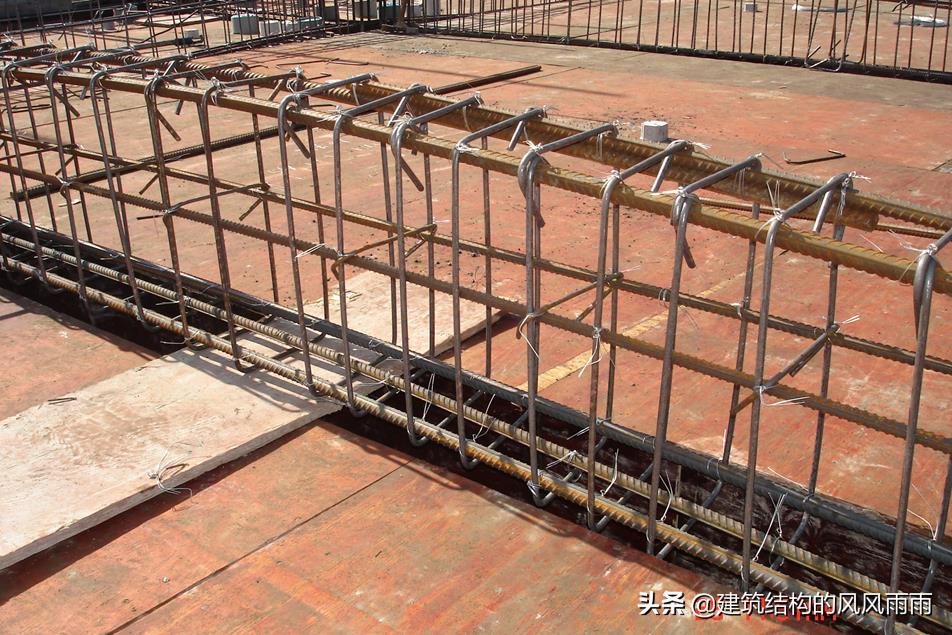

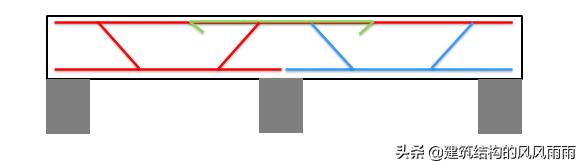

承受跨中正彎矩的縱向受力鋼筋一般不在跨內截斷，而是一部分（或全部）伸入支座，一部分彎起；而連續支座或節點附近的負彎矩區段內的縱向受拉鋼筋，則常在貫穿支座后的一定位置截斷，以節省鋼筋。

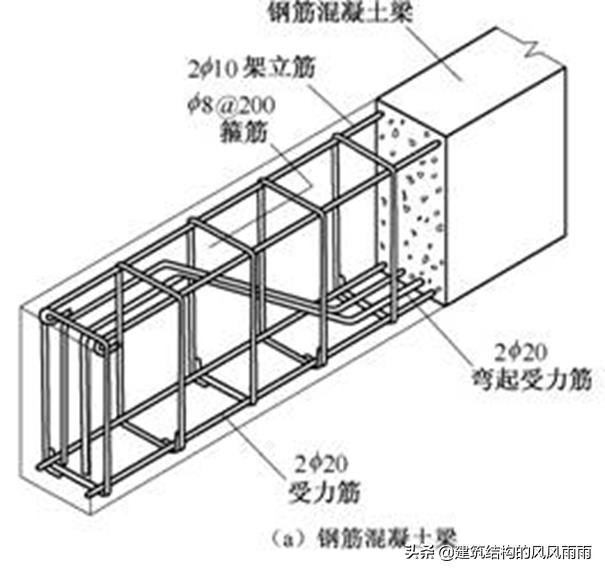

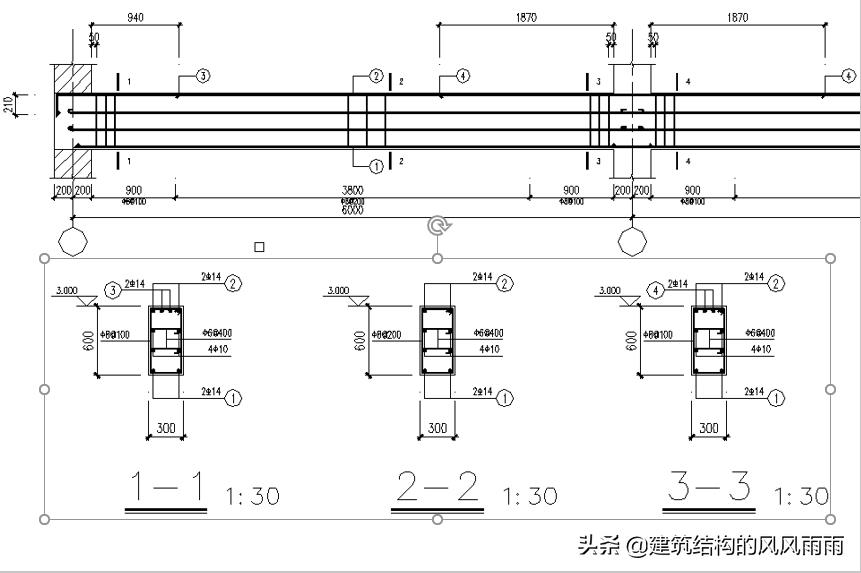

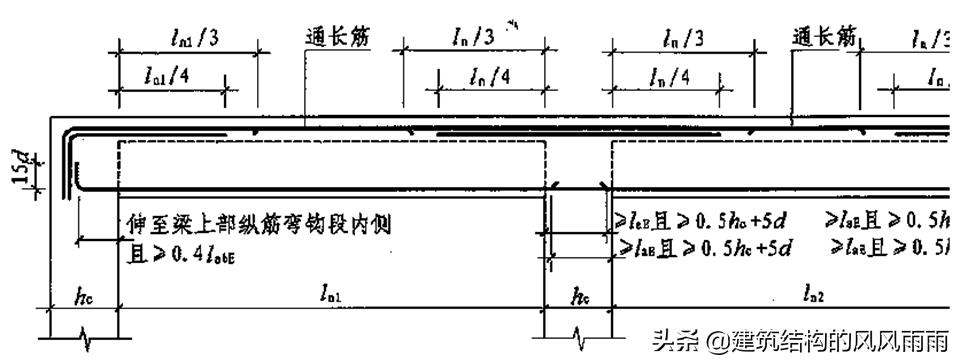

對于連續梁、框架梁中間支座負彎矩區段的上部受拉鋼筋，為合理配筋，可根據彎矩圖的變化，分批將鋼筋截斷。
當V≤0.7ftbh0時
鋼筋截斷的具體要求見下圖：

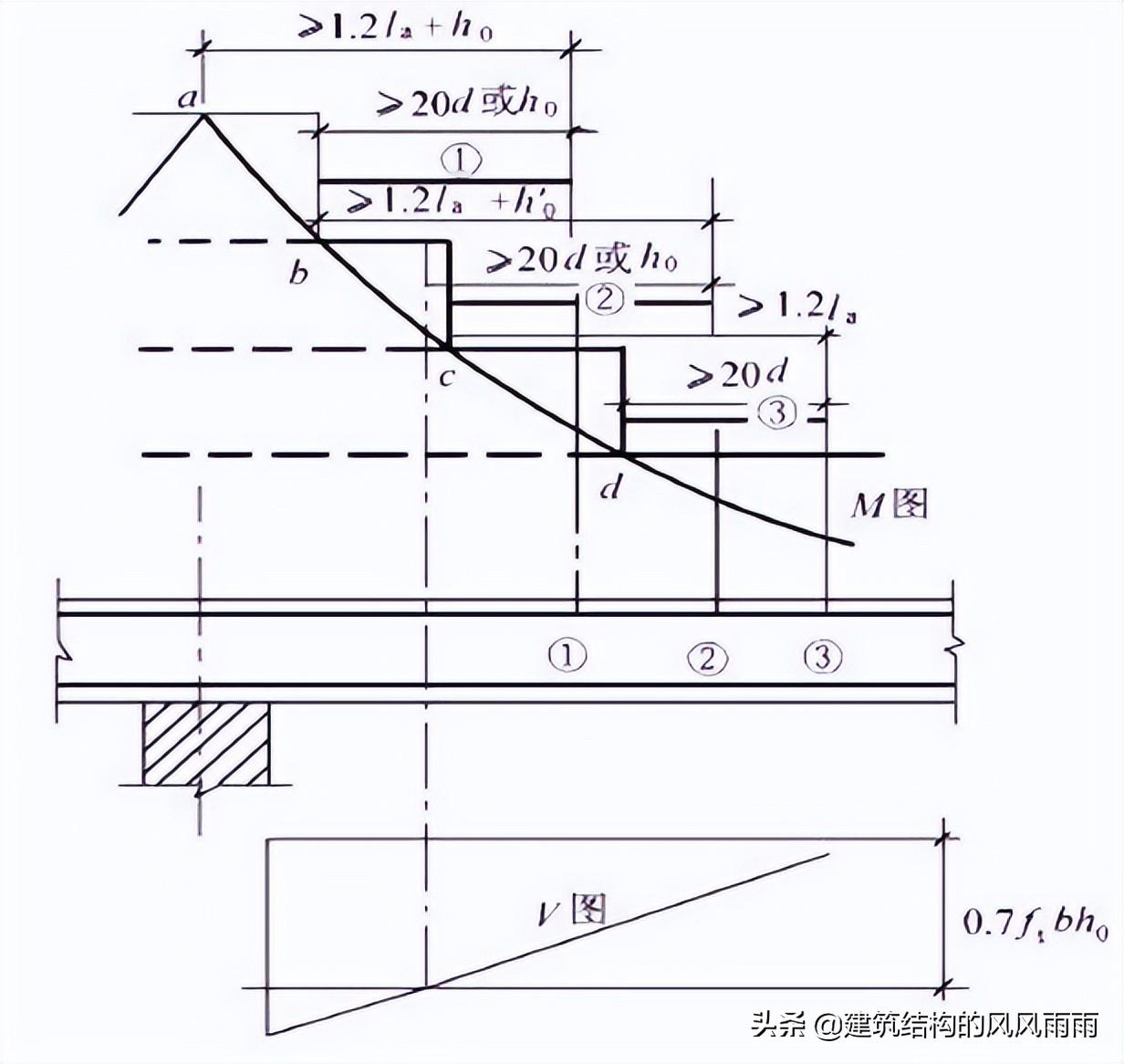

當V＞0.7ftbh0時
鋼筋截斷的具體要求見下圖：
（一）縱向受力鋼筋在支座內的錨圖
（一）簡支梁和連續梁簡支端

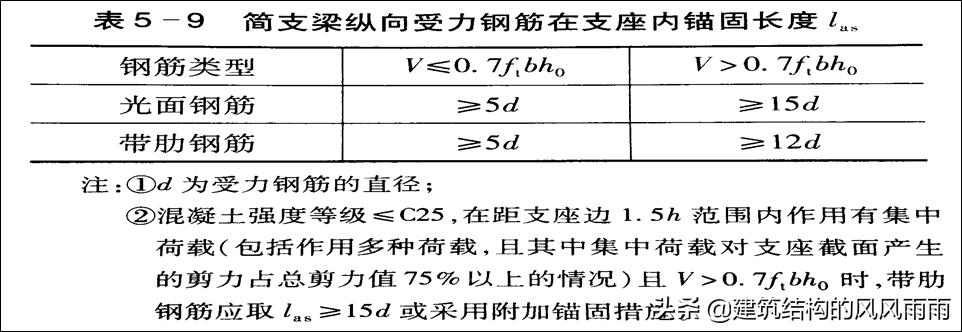

鋼筋混凝土簡支梁和連續梁簡支端的下部縱向受力鋼筋，其伸入梁支座范圍內的錨固長度las應符合下列規定（d為縱向受力鋼筋直徑）：

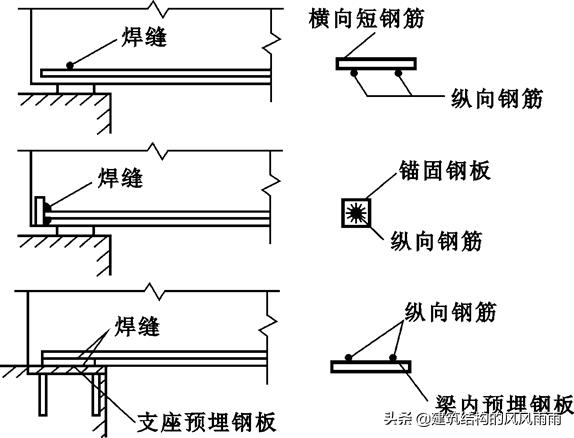

如縱向受力鋼筋伸入梁支座范圍內的錨固長度不符合上述要求時，應采取在鋼筋上加焊錨固鋼板或?qū)摻疃瞬亢附釉诹憾祟A(yù)埋件上等有效錨固措施，見下圖：
（二）連續梁和框架梁
1. 中間支座或中間節點
(1) 下部縱向鋼筋
① 當計算中不利用其強度時(此時支座受正彎矩作用)，對光面鋼筋取Las≥15d，對帶肋鋼筋取Las≥12d；且鋼筋伸至支座中心線。
② 當計算中充分利用其抗拉強度時，錨固長度不應小于La；此時可直線錨固，也可采用900彎折的錨固形式(水平段≥0.4La，彎折段為15d)。
③ 當計算中充分利用鋼筋的抗壓強度時(此時支座受負彎矩作用，支座截面按雙筋梁計算)，鋼筋伸入支座的錨固長度不應小于0.7la。
(2)上部縱向鋼筋
上部縱筋應貫穿中間支座或中間節點，按縱筋的截斷位置截斷。
2. 框架梁的邊支座
邊支座為固定支座，下部縱向鋼筋的錨固長度與中間支座相同；上部縱向鋼筋伸人支座內長度不小于la，當水平長度不夠時，可向下彎折15d(d為縱向受力鋼筋直徑)，且彎折前的水平段不小于0.4la。
(三) 伸入支座的鋼筋數量
上部縱向鋼筋的數量由計算確定，但不少于2根；下部縱向鋼筋伸入支座的數量不應少于2根，一般為3～4根。
二、箍筋的構造規定
1. 箍筋的強度
箍筋一般采用HPB300級鋼筋，但梁的剪力很大時，也可采用HRB335或HRB400級鋼筋
2. 箍筋的形狀
一般采用1350彎鉤的封閉式箍筋；箍筋末端的彎鉤長度可按表5-10采用。
3. 箍筋的肢數
梁內箍筋一般為雙肢箍(n＝2)；當梁的寬度大于400mm，且一層內的縱向受壓鋼筋多于3根時，或當梁的寬度不大于400mm但一層內的縱向受壓鋼筋多于4根時，應設置復合箍筋(如4肢箍，n＝4；6肢箍，n＝6)；當梁的寬度很小時，也可采用單肢箍。
4. 箍筋特殊要求
(1)當梁中配有計算需要的縱向受壓鋼筋時，箍筋應為封閉式，其間距不大于15d(d為縱向受壓鋼筋中的最小直徑)，同時在任何情況下不大于400mm；當一層內的縱向受壓鋼筋多于5根且直徑大于18mm時，箍筋間距不應大于10d；
(2)梁中縱向鋼筋搭接長度范圍內的箍筋：其直徑不應小于搭接鋼筋較大直徑的0.25倍，當搭接鋼筋為受拉時，其箍筋間距不應大于5d，且不大于100mm；當搭接鋼筋為受壓時，其箍筋間距不應大于10d，且不應大于200mm。當受壓鋼筋直徑d＞25時，尚應在搭接接頭兩個端面外100mm范圍內各設置兩個箍筋；
(3)有抗震要求的框架梁，梁端箍筋需加密。
三、彎起鋼筋的構造規定
1 、彎起鋼筋的間距不能過大，以防止斜裂縫發生在彎起鋼筋之間，避免降低梁的受剪承載力。

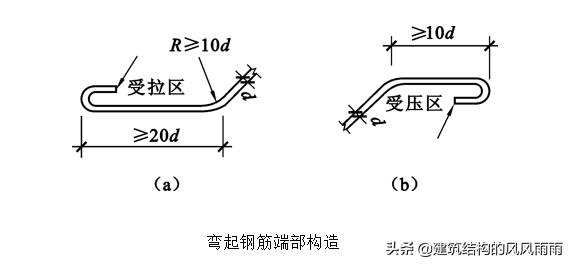

2、 彎起鋼筋的彎終點外尚應留有平行于梁軸線方向的錨固長度，在受拉區不應小于20d；在受壓區不應小于10d；對光面鋼筋在末端尚應設置彎鉤。

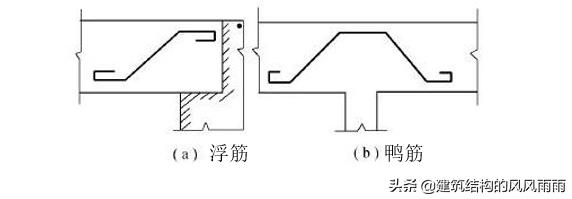

3、 當不能將縱筋彎起而需單獨為抗剪要求設置彎筋時，應將彎筋兩端錨固在受壓區內（俗稱鴨筋）。彎起鋼筋不得采用浮筋。
四、腰筋和拉結筋的構造規定

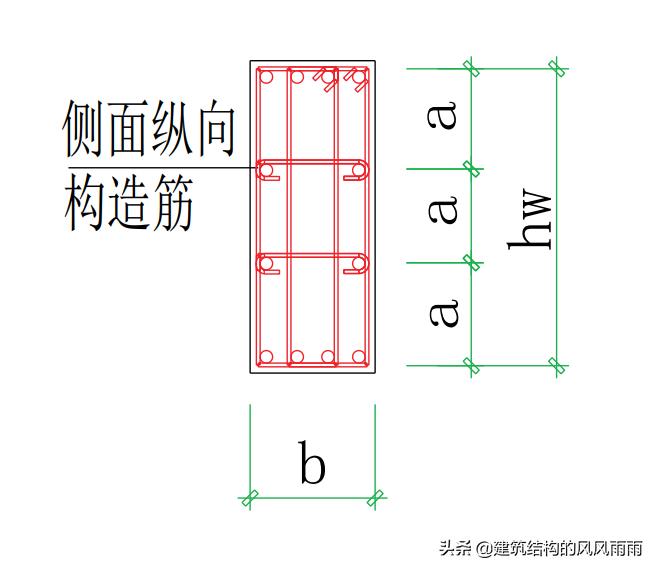

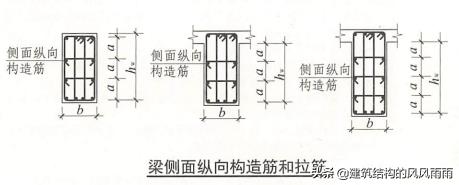

當梁的腹板高度hw≥450mm時，在梁的兩側面沿高度配置縱向構造鋼筋(腰筋)，每側縱向構造鋼筋(不包括梁上、下受力鋼筋及架立鋼筋)截面面積不小于腹板截面面積bhw的0.1%，間距不宜大于200mm，直徑為8～14mm，并用拉結鋼筋連接；拉結鋼筋直徑與箍筋相同，間距為箍筋間距的兩倍。薄腹梁在下部再加密一倍。
