送變電工程中應用鋼筋套筒機械連接的效益分析及注意事項

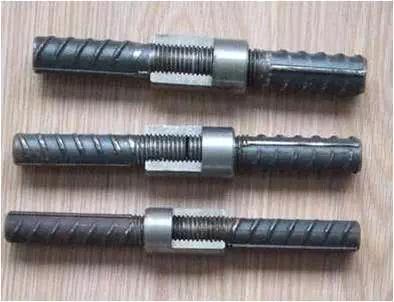

鋼筋與機械連接用套筒

1開篇語

隨著送變電工程電壓等級的提高，架空輸電線路鐵塔基礎規格相應加大，使得基礎配筋量、鋼筋規格也加大，接頭數量多，采用鋼筋滾壓直螺紋機械連接工藝代替常用的電弧焊進行鋼筋連接，投入小、施工效率高、安全可靠、經濟效益顯著。不同電壓等級主筋使用情況：

11000kV特高壓雙回基礎單腿主筋數量：56根，Ф32mm；

2750kV雙回線路基礎單腿主筋數量：32根， Ф28mm

3750kV單回基礎單腿主筋數量：28根（掏挖基礎） Ф22mm 。

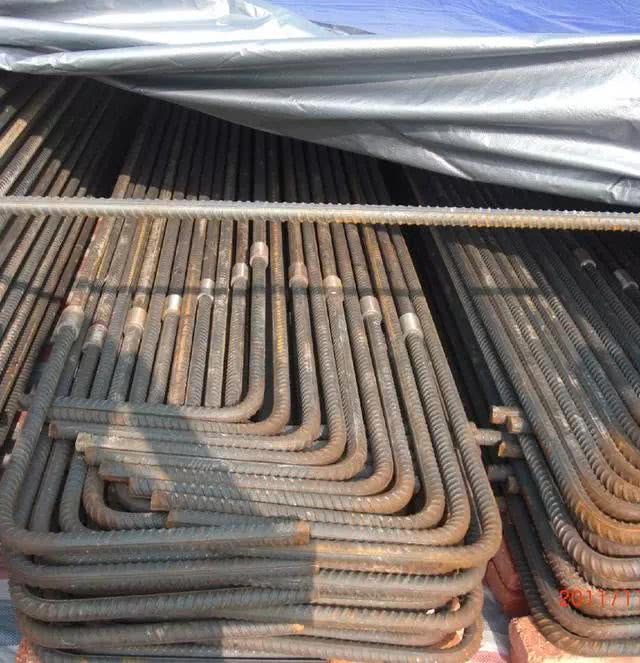

鋼筋機械連接

2技術工藝特點

1需要設備少，操作簡單、方便，滾絲機為成型設備，體積小，自動化程度高；

2生產效率高，正常熟練的情況下，一臺滾絲機只需配置一名機械操作手，兩名力工，一天可完成接頭連接300-400個；

3不需要搭接，節省鋼材，連接處不需要制作同心彎，減少施工操作，降低工人勞動強度；

4無廢氣污染、熱量輻射，安全可靠，勞動條件好。

3連接工藝原理

鋼筋直螺紋連接技術分為多種型式，其中剝肋滾壓直螺紋連接應用最廣。其原理是將待連接鋼筋端部的縱肋和橫肋用切削的方法剝掉一部分，然后直接滾軋成普通直螺紋，用特制的直螺紋套筒連接起來，形成鋼筋的連接。

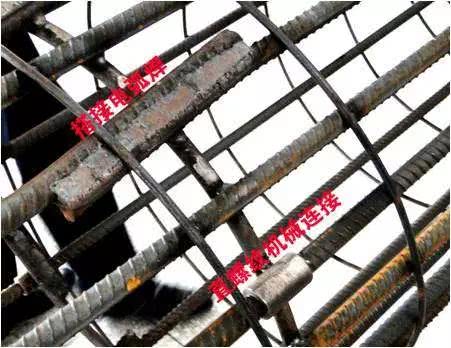

電弧焊與機械連接產品對比

4鋼筋連接操作流程

施工準備（包括套筒采購、滾絲機調試、人員培訓等）鋼筋下料絲頭加工套筒連接存放待用，長度較長的，絲頭加工完畢后，可以拉到現場在坑口進行連接。運輸過程應對螺紋進行保護。

5操作要點

5.1 施工準備

1鋼筋：應有出廠合格證，試驗報告性能指標應符合有關標準或規范的規定。鋼筋的驗收和加工，應按有關的規定進行。

2接頭連接套筒：應有出廠合格證、型式檢驗報告、廠家資質，試驗報告性能應符合有關標準或規范的規定。材料用45號優質碳素結構鋼。

3機具：滾絲機安裝調試完畢。

4人員：滾絲機操作手經公司內部或項目部培訓合格，持證上崗。

5.2 鋼筋下料

根據鋼筋進貨長度和基礎鋼筋需要的長度，以最優搭配，確保鋼筋平直后，采用砂輪鋸進行下料，如果鋼筋端頭存在彎曲、馬蹄形等質量缺陷，則應切除。

5.3 絲頭加工

將鋼筋放入滾絲機夾具，端頭伸至絲刀入口，啟動機器，打開潤滑液開關，進行絲頭加工。加工絲頭時，應采用水溶性切削滑液，不得在不加潤滑液的情況下車牙。絲頭加工由機器自動完成，操作人員只需進行啟動、退回操作。半自動型設備則需要操作手扳動搖柄使機器絲刀推進、退出。絲頭加工完成，應進行外觀檢查，用環規檢查絲頭加工尺寸，目測檢查螺紋牙型、有效螺紋數量及長度，確保滿足規程要求。

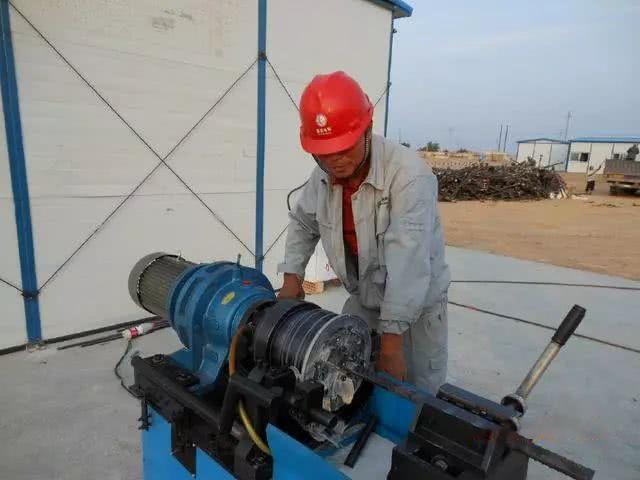

絲頭加工

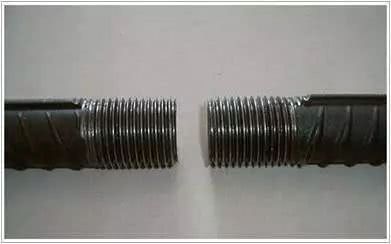

鋼筋絲頭成品

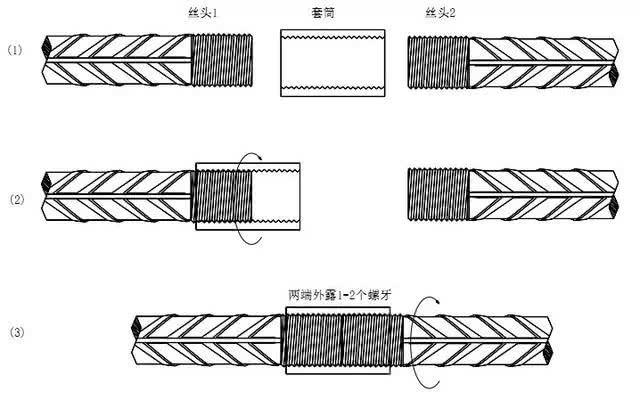

5.4 套筒連接

絲頭加工完成，經外觀檢驗合格，即可進行連接。連接方法：將套筒旋入其中一根鋼筋絲頭，直到端頭外露1-2個螺紋，此時鋼筋端頭應位于套筒中間位置，然后將另一根待連接的鋼筋絲頭從另一端旋入套筒，直到端頭對頂，用扳鉗擰緊，完成連接。

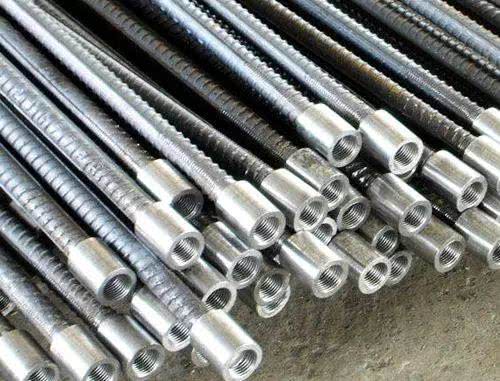

鋼筋通過套筒連接

套筒連接

6經濟效益對比

以某工程為例，本工程主筋規格為Φ22mm-Φ32mm螺紋鋼，鋼筋接頭共計8000個，采用機械連接，投入一臺設備3名操作人員（1名機械操作手和兩名力工），每天可完成接頭300個，27天可完成加工。如采用雙面搭接電弧焊，同樣加工時間情況下，則需要投入三臺焊機9名操作人員（3名焊工和6名力工）。

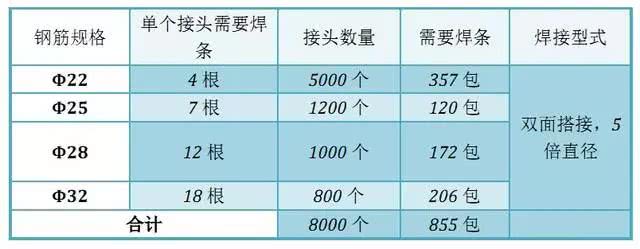

電弧焊耗材使用量

1材料費比較

套筒采購，均價2元/個，共計8000×2=16000元

焊條采購，每包35元，每包約70根，焊條費用為：855×35=29925元

2人工費比較

力工120元/日，機械操作手150元/日，焊工220元/日，節約費用：（220×3 120×6-150-120×2）×27=26730元

3設備采購費：直螺紋滾絲機市場價格為7200-8500元/臺，焊機價格為2800-3500元/臺，焊機需采購3臺，設備采購費用兩者相當。

節約成本：29925-16000 26730=40655元，且鋼筋機械連接不需要制作同心彎，降低勞動強度；不受雨雪、大風天氣影響，質量易保證；占用場地面積小，不產生廢氣廢渣污染，安全文明施工效果好。

7質量保證措施及注意事項

7.1 接頭等級的確定

鋼筋機械連接按照抗拉強度、殘余變形、反復拉壓性能差異，分為Ⅰ、Ⅱ、Ⅲ三個等級，送電線路工程基礎施工鋼筋連接采用Ⅱ級接頭即可滿足要求。

7.2 滾絲機設備選型、套筒采購

直螺紋連接技術是配套技術，一般情況下，滾絲機設備、連接套筒應在同一個廠家采購，采購時應同時考慮設備價格、套筒價格，選擇綜合成本低、質量?jī)?yōu)良的廠家供貨。

7.3 質量控制

正式批量加工前，應進行工藝評定試驗合格。現場應配比扭矩扳鉗，用來控制套筒緊固扭矩。配備通規和塞規，用以檢查螺紋質量。

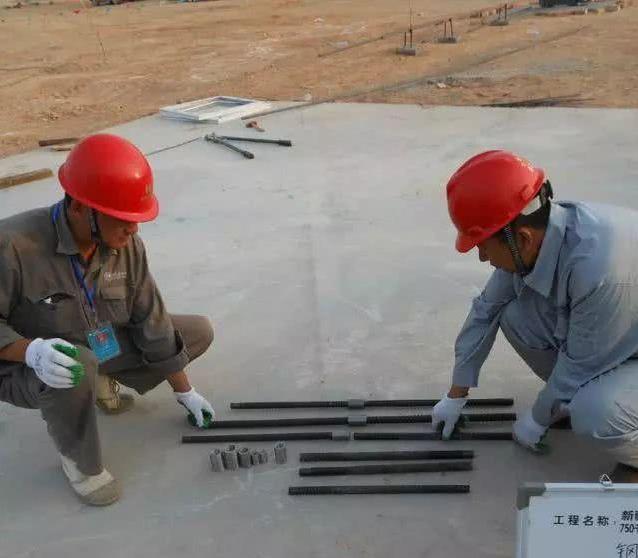

見證取樣

7.4 檢驗批

施工過程中，按照檢驗批進行抽檢，送資質合格的試驗單位進行拉伸試驗，每組試件代表數量不得超過500個接頭。

7.5 相關材料

采購套筒時，應跟廠家索要相應的產品試驗報告、質量合格證明材料、廠家資質材料，用以報審。
