混凝土中結構鋼筋分布及保護層厚度檢測
配圖

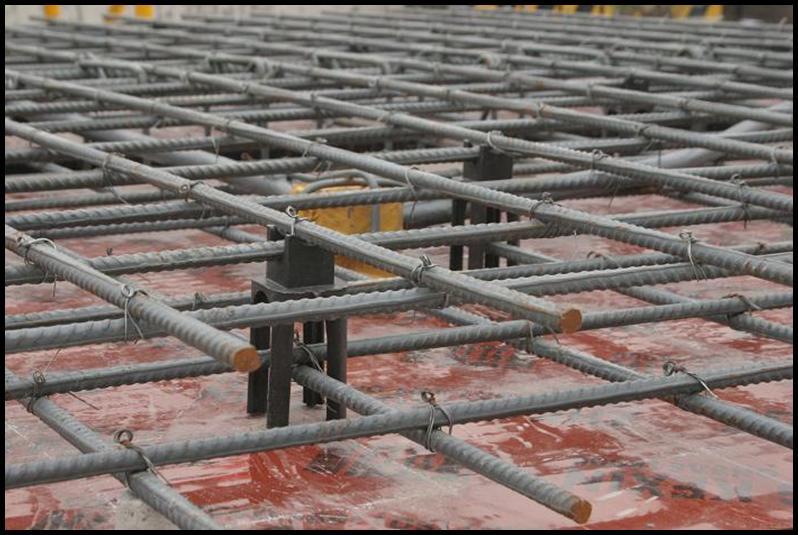

混凝土中鋼筋分布及保護層厚度的檢測針對主要承重構件或承重構件的主要受力部位，或鋼筋銹蝕電位測試結果表明鋼筋可能銹蝕活化的部位，以及根據結構檢算及其他檢測需要確定的部位。在下列情況下需對其檢測。

（1）用于估測混凝土中鋼筋的位置、深度和尺寸。

（2）在無資料或其他原因需要對結構進行調查的情況下。

（3）進行其他測試之前需要避開進行的測試。

（1）檢測方法：采用電磁法無損檢測方法確定鋼筋位置，輔以現場修正確定保護層厚度，估測鋼筋直徑，量測值準確到mm。

（2）檢測原理：儀器探頭產生一個電磁場，當某條鋼筋或其他金屬物體位于這個電磁場內時，會引起這個電磁場磁力線的改變，造成局部電磁場強度的變化。電磁場強度的變化和金屬物大小與探頭距離存在一定的對應關系。如果把特定尺寸的鋼筋和所要調查的材料進行適當標定，通過探頭測量并由儀表顯示出來這種對應關系，即可估測混凝土中鋼筋位置、深度和尺寸。

配圖

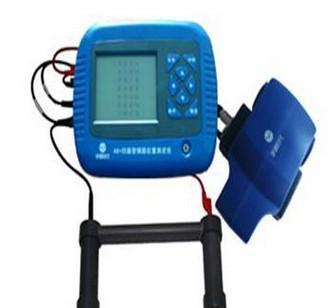

鋼筋保護層測試儀一般包括探頭、儀表和連接導線，儀表可進行模擬或數字的指示輸出，較先進的儀表還具有圖形顯示功能，儀器可用電池或外接電源供電。

（1）鋼筋保護層測試儀應通過技術鑒定，必須具有產品合格證。

（2）儀器的保護層測量范圍應大于120mm。

（3）儀器的準確度應滿足：

1）0~60mm，±1mm。

2）60~120mm，±3mm。

3）＞120mm，±10%

（4）適用的鋼筋至今范圍應為Φ6~Φ50，并不少于符合有關鋼筋直徑系列規定的12個檔次。

（5）儀器應具有在未知保護層厚度的情況下，測量鋼筋直徑的功能。

（6）儀器應能適用于溫度0~40℃，相對濕度≤85%，無強磁場干擾的環境條件。

（7）儀器工作時應為直流供電，連續正常工作時間不少于6h。

配圖

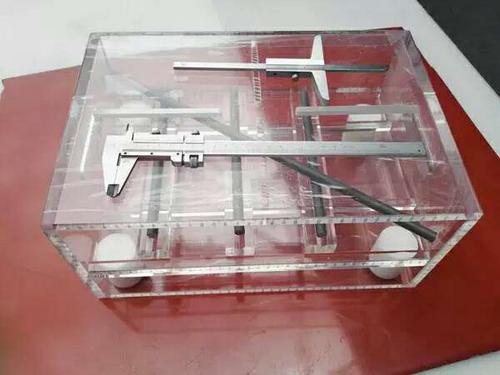

（1）保護層厚度儀使用期間的標定校準，應使用專用的標定塊。當測量標定塊所給定的保護層厚度時，測讀值應在儀器準確度范圍之內。

（2）標定塊由一根Φ16的普通碳素鋼筋垂直澆鑄在長方形無磁性的塑料塊內，使鋼筋距四個側面分別為15mm、30mm、60mm、90mm。

（3）標定應在無外界磁場干擾的環境中進行。

（4）每次試驗檢測前均應對儀器進行標定，若達不到應有準確度，應送專業機構維修檢驗。
