板底鋼筋翻樣公式匯總

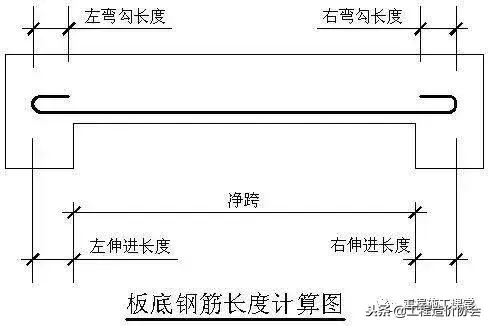

板底筋長度

鋼筋長度＝凈跨+伸進長度*2+6.25d*2

鋼筋長度＝凈跨+伸進長度*2

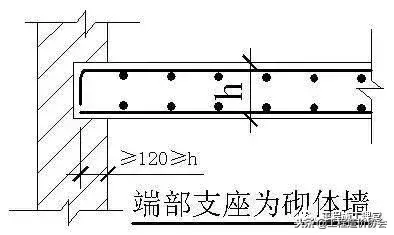

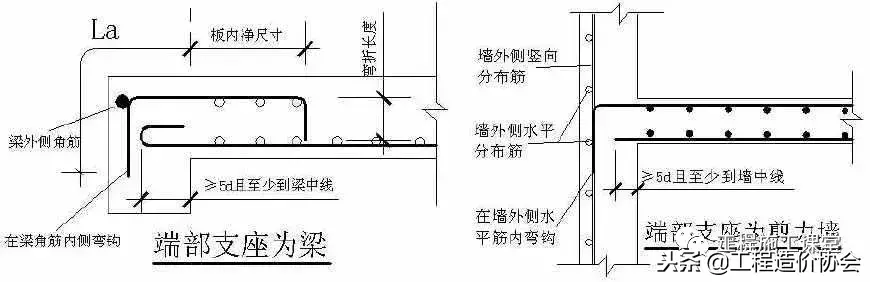

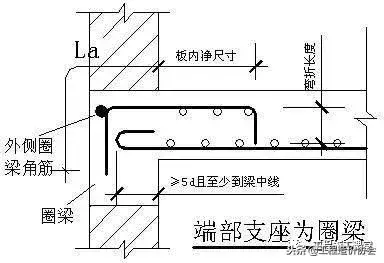

伸進長度＝按上圖計算

鋼筋長度＝凈跨+伸進長度*2

伸進長度＝按上圖計算

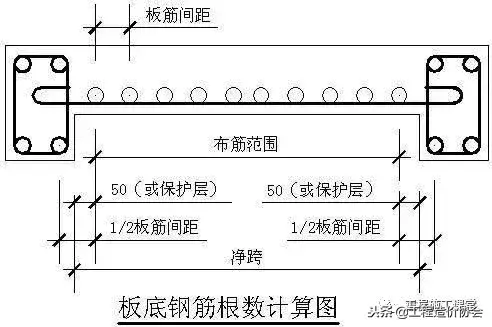

板底筋根數

底板鋼筋根數＝布筋范圍÷板筋間距＋1

布筋范圍＝凈跨－50*2

布筋范圍＝凈跨＋保護層×2＋左梁角筋1/2直徑＋右梁角筋1/2直徑－板筋間距

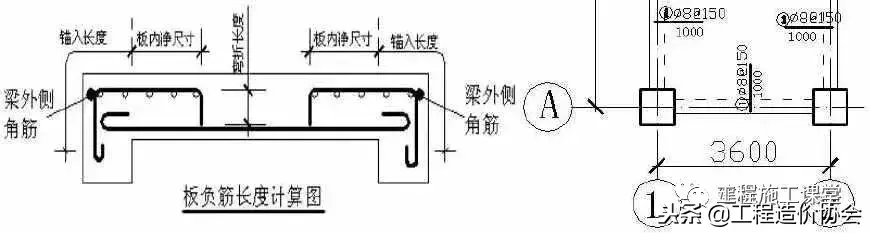

負筋長度＝錨入長度＋板內凈尺寸＋彎折長度

錨入長度=錨固長度La+彎勾

板內凈尺寸=按標注計算

彎折長度 =板厚-保護層*2 （板厚-保護層）

板面筋根數

面筋鋼筋根數＝布筋范圍÷板筋間距＋1

布筋范圍＝凈跨－50*2

布筋范圍＝凈跨＋保護層×2＋左梁角筋1/2直徑＋右梁角筋1/2直徑－板筋間距

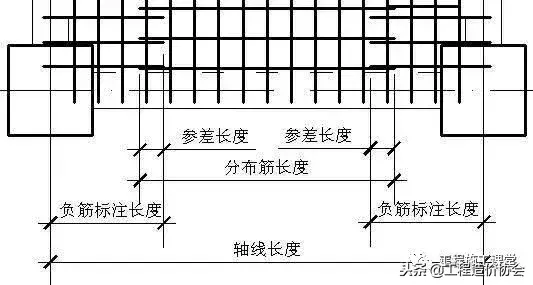

板分布筋長

1、分布筋長度＝軸線（凈跨）長度－負筋標注長度×2+參差長度×2+彎勾×2

微信公眾號：造價實戰知識講堂 點擊?工程資料免費下載

2、分布筋長度＝軸線長度

3、分布筋長度＝布筋范圍長度+彎勾×2

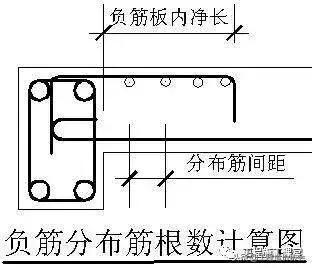

板分布筋根數

負筋分布筋根數＝負筋板內凈長÷分布筋間距（向上取整）

負筋分布筋根數＝負筋板內凈長÷分布筋間距+1（向上取整）
