鋼筋混凝土構件圖①：鋼筋混凝土構件詳圖與鋼筋混凝土梁詳圖

1. 鋼筋混凝土構件詳圖鋼筋混凝土構件詳圖是加工鋼筋、澆筑構件的設計依據，詳圖內容包括：構件模板圖、配 筋圖、預埋件圖、鋼筋表及必要的文字說明。

（1）模板圖 主要表達構件的形狀、大小、孔洞及預埋件的位置，是架設和制作構件 模板的依據，其畫法與建施類似，并應標注各部分的詳細尺寸。在實際工程中，當構件外形 復雜或預埋件較多時，才需畫出模板圖。配筋圖若能表達清楚外形，則不必畫模板圖。模板 圖包括模板立面圖和斷面圖。

（2）配筋圖 主要用來說明構件內部鋼筋的設置情況，如鋼筋的形狀、數量、材質、 排放位置、粗細等情況，是鋼筋下料、成形的依據。配筋圖包括配筋立面圖、斷面圖和鋼筋 詳圖。鋼筋詳圖是將配筋立面圖中的鋼筋“抽”出來，用與立面圖大小相同的比例畫在其 下方，并標上每種鋼筋的編號、根數、直徑以及各段的長度，這樣的圖俗稱“抽筋圖”。當 構件配筋及鋼筋形狀復雜時，才畫鋼筋詳圖。

（3）預埋件圖基于構件連接、吊裝等的需要，在構件制作時，需要將一些鐵件預先固 定在鋼筋骨架上，澆筑混凝土后，使其一部分表面露在構件外面，這叫預埋件。通常要在模板 圖或配筋圖中標明預埋件的位置，預埋件的形狀、大小等還需另畫詳圖。

（4）鋼筋表為了備料、看圖方便，在構件圖中常常.配合繪制一張鋼筋明細表，簡稱 鋼筋表。鋼筋表是加工鋼筋、編制預算的依據。

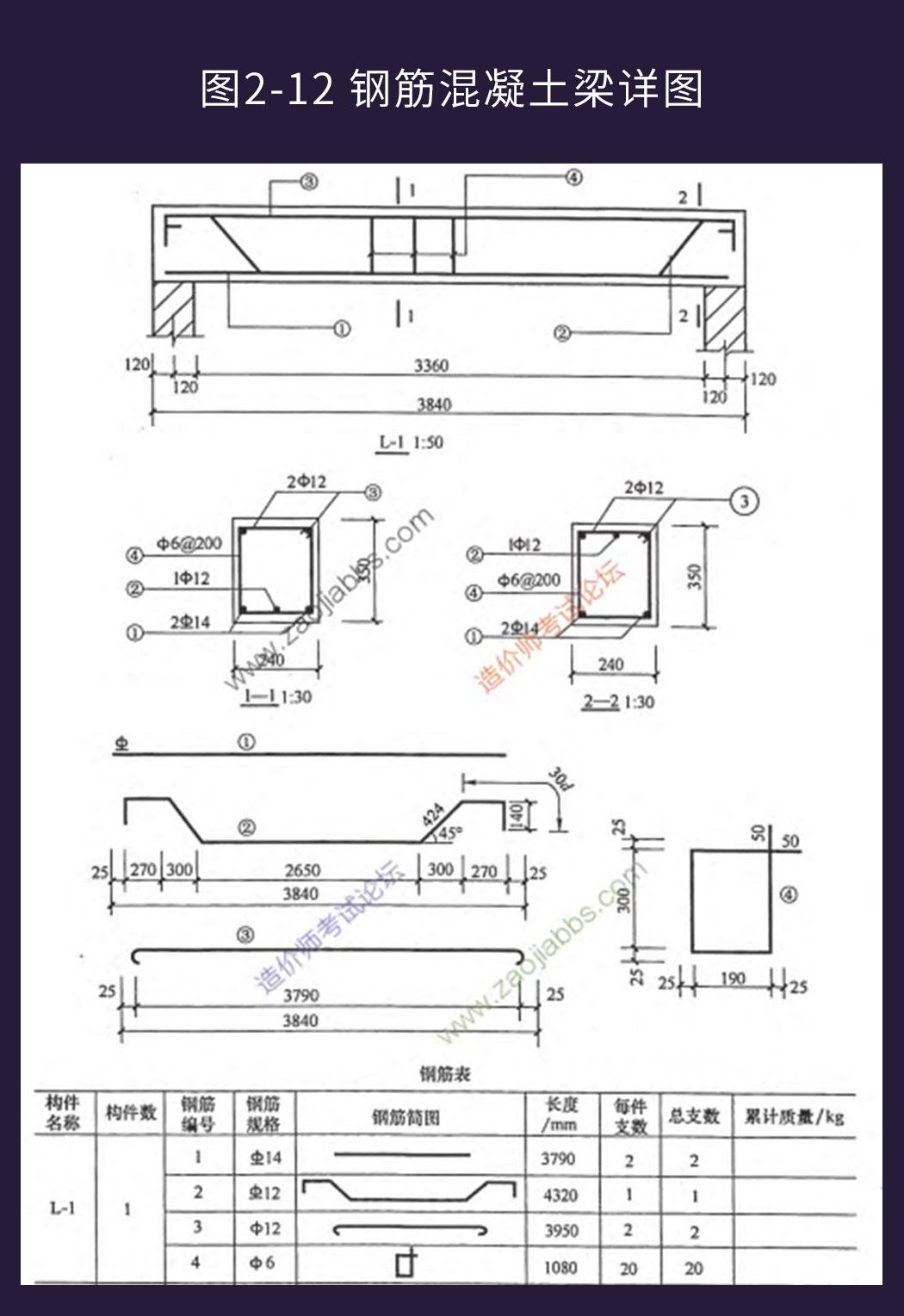

2. 鋼筋混凝土梁詳圖圖2-12所示為鋼筋混凝土梁詳圖，由于其外形簡單，故只畫出配筋圖和鋼筋表。配筋圖 包括配筋立面圖、斷面圖和鋼筋詳圖。

（1）形成假設鋼筋混凝土梁為一透明體內部鋼筋可以看見，將此梁向投影面投影，所得到的投影圖稱為配筋立面圖。

（2） 基本內容

1）圖名、比例、圖線。L-1為構件的名稱代號及編號。由于梁的長度遠 大于其斷面高度和寬度，故立面圖與斷面圖采用不 同比例繪制。梁的可見輪廓用細實線表示，不可見 輪廓用虛線表示，斷面圖不畫材料符號。

2）鋼筋圖示方法及標 注。鋼筋的立面圖用粗實線表示，鋼筋的斷面圖用小黑 點表示。所有鋼筋都應編號，并注寫根數、等級、直 徑和間距。如①^鋼筋，2全 14表示2根HPB300級鋼 筋，直徑為14mm,放在梁底部兩側；

②號鋼筋是彎起 鋼筋，其中間段位于梁下部，接近兩端時斜向45°。彎起至上部，到兩端又垂直向下彎140mm；③^鋼筋是根據構造要求配置的，在梁上部全部設置；④號鋼筋的@200,表示HPB300級鋼筋，直徑為6mm,鋼筋間距為200mm,沿梁長均勻排放。

3）斷面圖。立面圖應注明斷面圖的剖切位置，斷面圖數量的多少以能將鋼筋走向表達 清楚為宜。從圖中可以看岀，梁為矩形梁，1—1、2—2是梁的兩個斷面圖，1一1表達中間 情況，2—2表達兩端情況，鋼筋的彎起部分不必取斷面。1一1斷面②號鋼筋在底部，2-2 斷面②號鋼筋彎至上部。兩斷面其余鋼筋相同。

4）鋼筋詳圖（抽筋圖）。抽筋圖一般都畫在與立面圖相對應的位置，從構件最上或最 左的鋼筋開始依次排列，并與立面圖中的同號鋼筋對齊。同一號鋼筋只畫一根，在鋼筋上標 注編號、根數、品種、直徑及下料長度。

5） 尺寸標注。立面圖應標注梁的長度，彎起鋼筋的彎起位置，梁底標高；斷面圖上應 標注斷面的寬度和高度。

6）鋼筋表。鋼筋表中包括的項目有構件名稱、構件數量、鋼筋編號、規格、簡圖、長度、根數、總長等。鋼筋表必須與配筋圖完全相同，才能保證施工的準確性。
