房屋建筑工程中，地下室柱基礎和筏板基礎鋼筋綁扎施工復雜、工程量巨大，對初學者很難，主要是對現場鋼筋綁扎情況不了解導致！

下面我們一起結合圖紙，看看基礎鋼筋綁扎現場圖片和圖紙的對照分析！

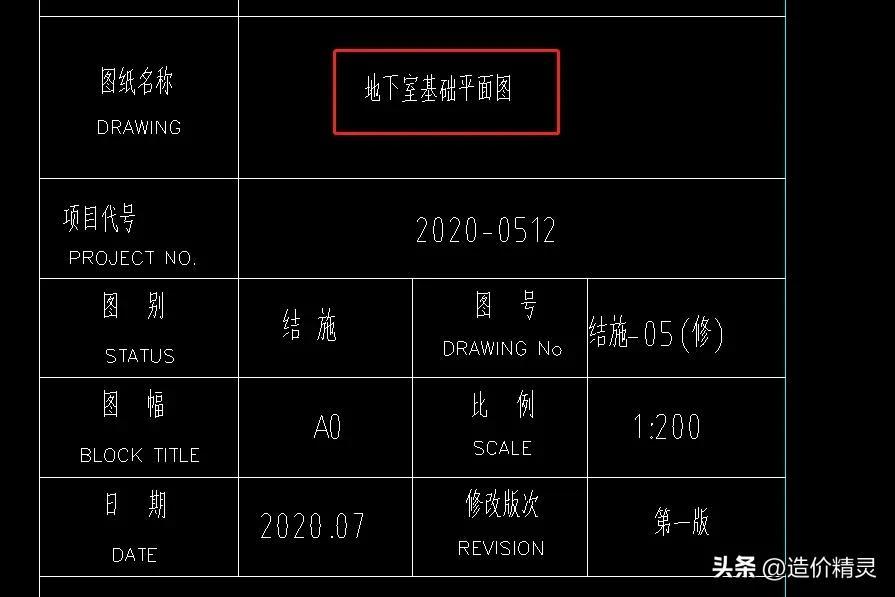

下圖是地下室基礎平面布置圖！

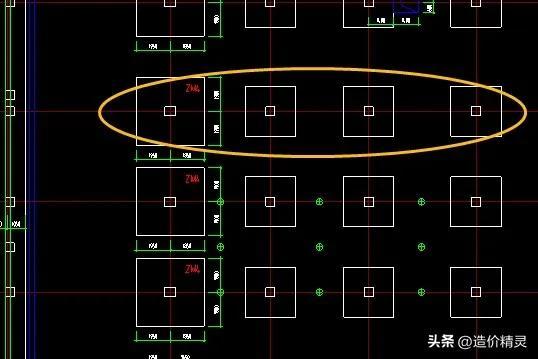

下圖是基礎平面圖中柱基礎（本圖紙稱為柱帽ZM*）的分布情況，柱基礎與地下室底板筏板相連接！

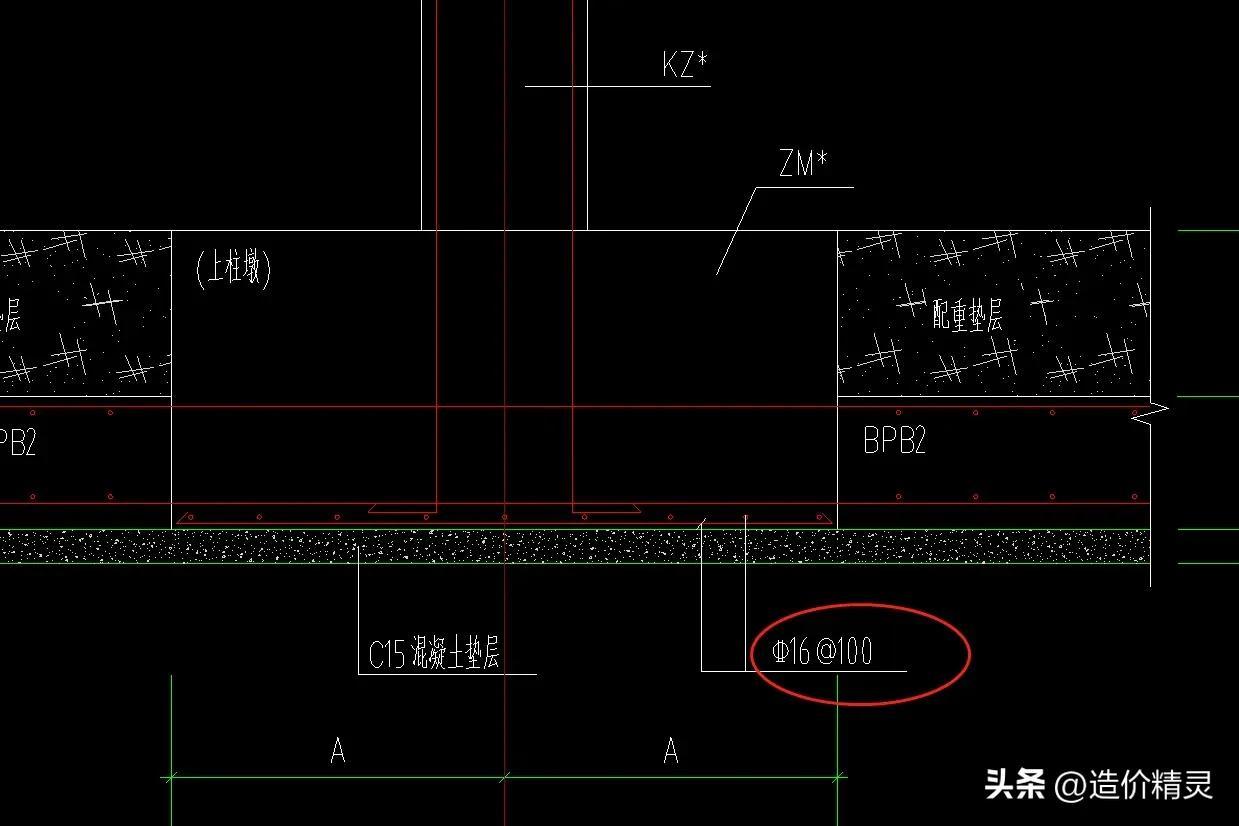

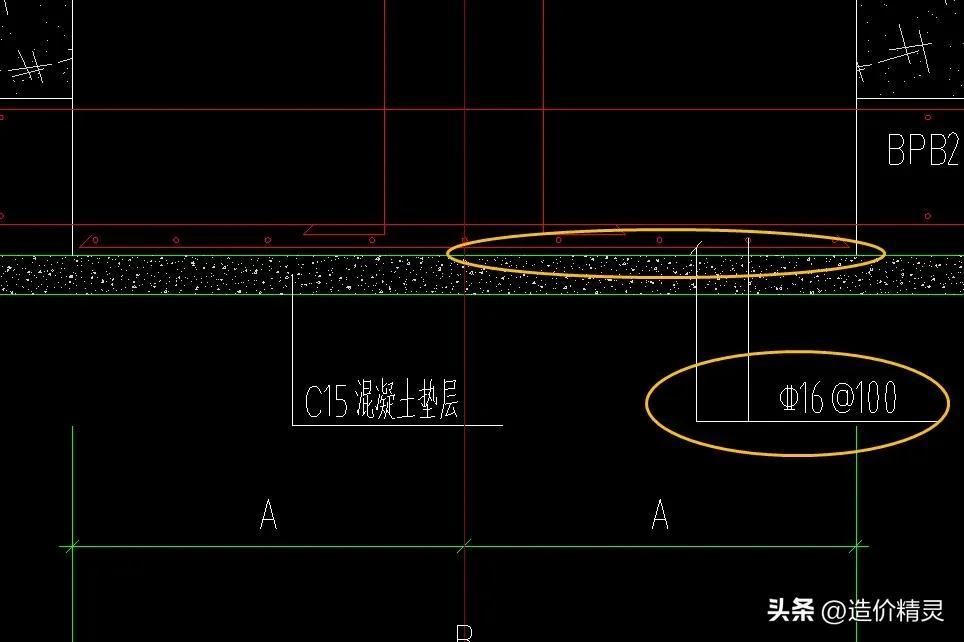

下圖是柱基礎與地下室筏板基礎連接的詳圖和柱基礎的鋼筋布置情況！我們可以看見柱基礎位于墊層上，底部鋼筋布置是單層雙向，鋼筋等級是四級鋼、直徑是16mm、布置間距是100mm！四周與筏板基礎連接！

現場鋼筋綁扎情況如下圖所示，單個基礎柱鋼筋綁扎：?jiǎn)螌与p向、間距100mm，從圖片中清晰可見！

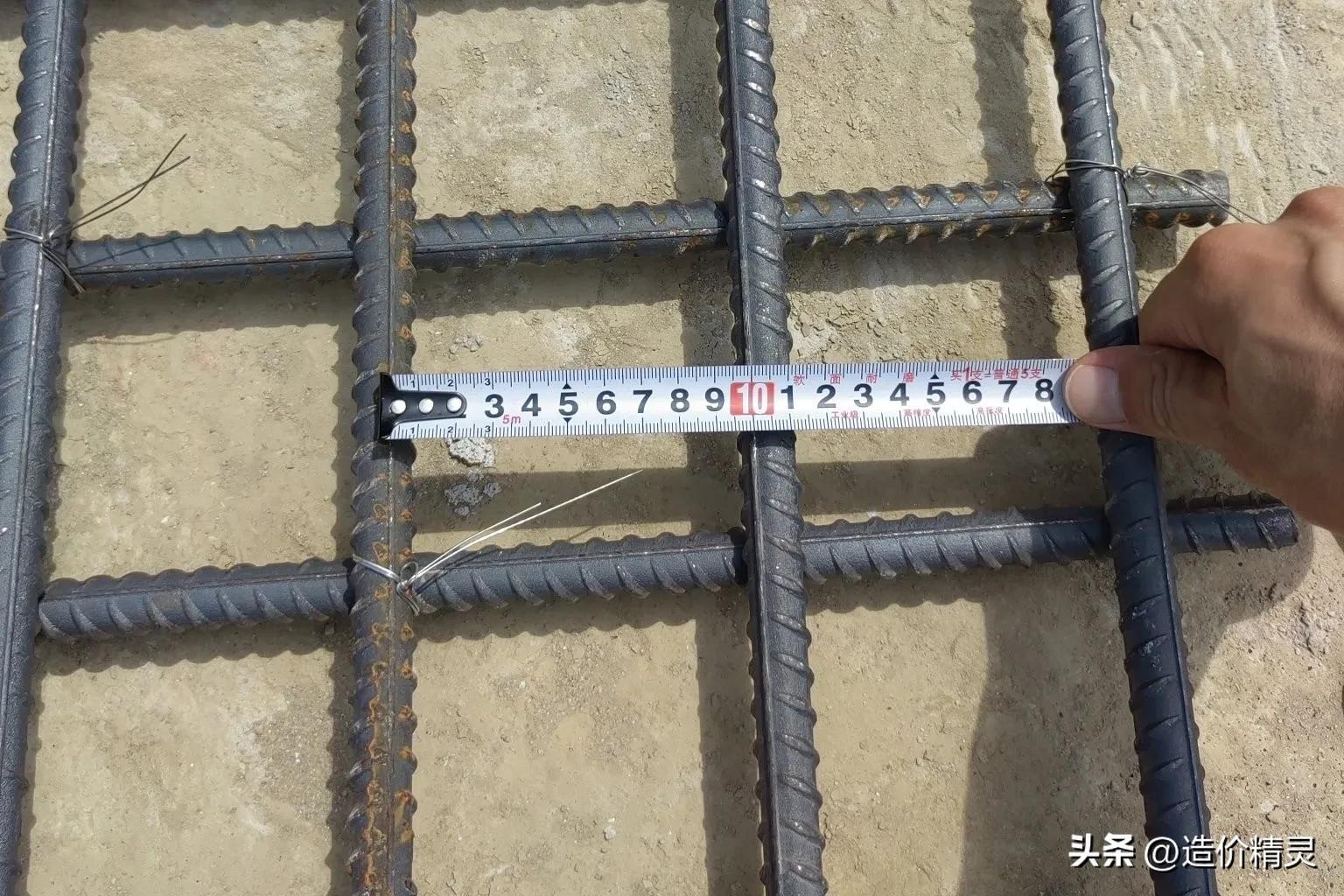

下圖是現場鋼筋布置的實際測量情況！

通過以上圖紙和圖片的對比能清楚的知道施工圖紙和現場圖片一樣！能很好幫助我們初學者理解和識圖！
