在治理地下室滲漏水問題時我發(fā)現(xiàn)鋼筋混凝土結(jié)構(gòu)裂縫處是滲漏的多發(fā)點，這些裂縫各不相同，滲漏的原因一時間也無法詳細查明，更無法有針對性的采取措施去治理。

鋼筋混凝土結(jié)構(gòu)裂縫比較復(fù)雜，分為干縮裂縫、塑性收縮裂縫、沉降裂縫、溫度裂縫等。

干縮裂縫的產(chǎn)生主要是由于混凝土內(nèi)外水分蒸發(fā)程度不同而導(dǎo)致變形不同的結(jié)果。

塑性收縮是指混凝土在凝結(jié)之前，表面因失水較快產(chǎn)生收縮而出現(xiàn)的裂縫。

沉降裂縫的產(chǎn)生是由于結(jié)構(gòu)地基土質(zhì)不勻、松軟，或回填土不實，或浸水而造成不均勻沉降；或因模板支撐間距過大或支撐底部松動等因素所致。

溫度裂縫多發(fā)生在大體積混凝土表面或溫差變化較大地區(qū)的混凝土結(jié)構(gòu)中。

地下室結(jié)構(gòu)混凝土裂縫情況這么復(fù)雜，還會有其他原因?qū)е聺B漏加重嗎？

有的，裂縫存在只是滲漏的潛在隱患，當(dāng)鋼筋混凝土結(jié)構(gòu)外側(cè)的防水層未能滿粘到結(jié)構(gòu)面上，或外防水局部破壞，則會導(dǎo)致鋼筋混凝土結(jié)構(gòu)與防水層之間竄水，當(dāng)結(jié)構(gòu)有孔洞、裂縫及澆筑缺陷的部分，水就會沿著這些縫隙向地下室內(nèi)部空間滲漏，從而影響地下室的正常使用。

針對地下室結(jié)構(gòu)裂縫處該采取怎樣的治理方案來徹底解決這些滲漏問題呢？

這個問題，我們也遇見不少，是有比較系統(tǒng)的解決方案的。鋼筋混凝土結(jié)構(gòu)裂縫為混凝土結(jié)構(gòu)的缺陷，從內(nèi)側(cè)向結(jié)構(gòu)內(nèi)部灌漿是解決結(jié)構(gòu)缺陷的較好做法，既能達到結(jié)構(gòu)補強的目的，又能起到結(jié)構(gòu)自防水的效果。

具體的施工應(yīng)當(dāng)是：

1、先鏟除滲漏范圍結(jié)構(gòu)面抹灰層，直至結(jié)構(gòu)面，采用在滲漏的結(jié)構(gòu)面抹水泥粉面等辦法查找滲漏點，在滲漏范圍做標記；

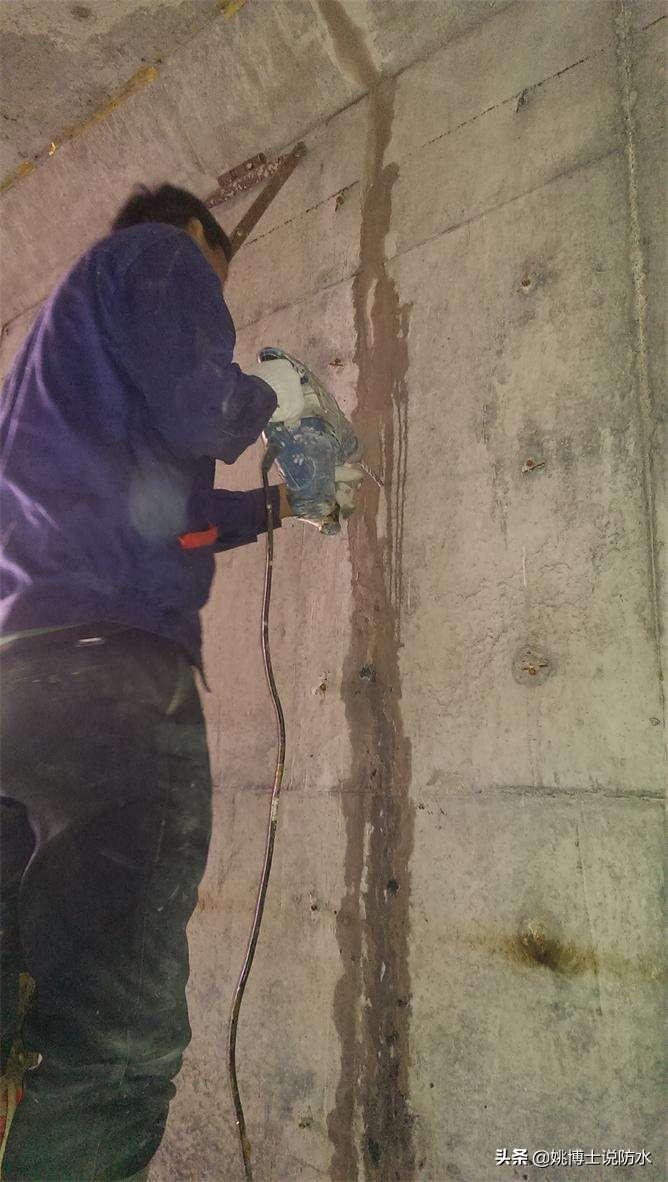

2、沿結(jié)構(gòu)裂縫兩邊布孔，布孔點距裂縫30至50mm，按與結(jié)構(gòu)成傾斜45°角鉆孔，每延米裂縫打孔點不少于6個點；

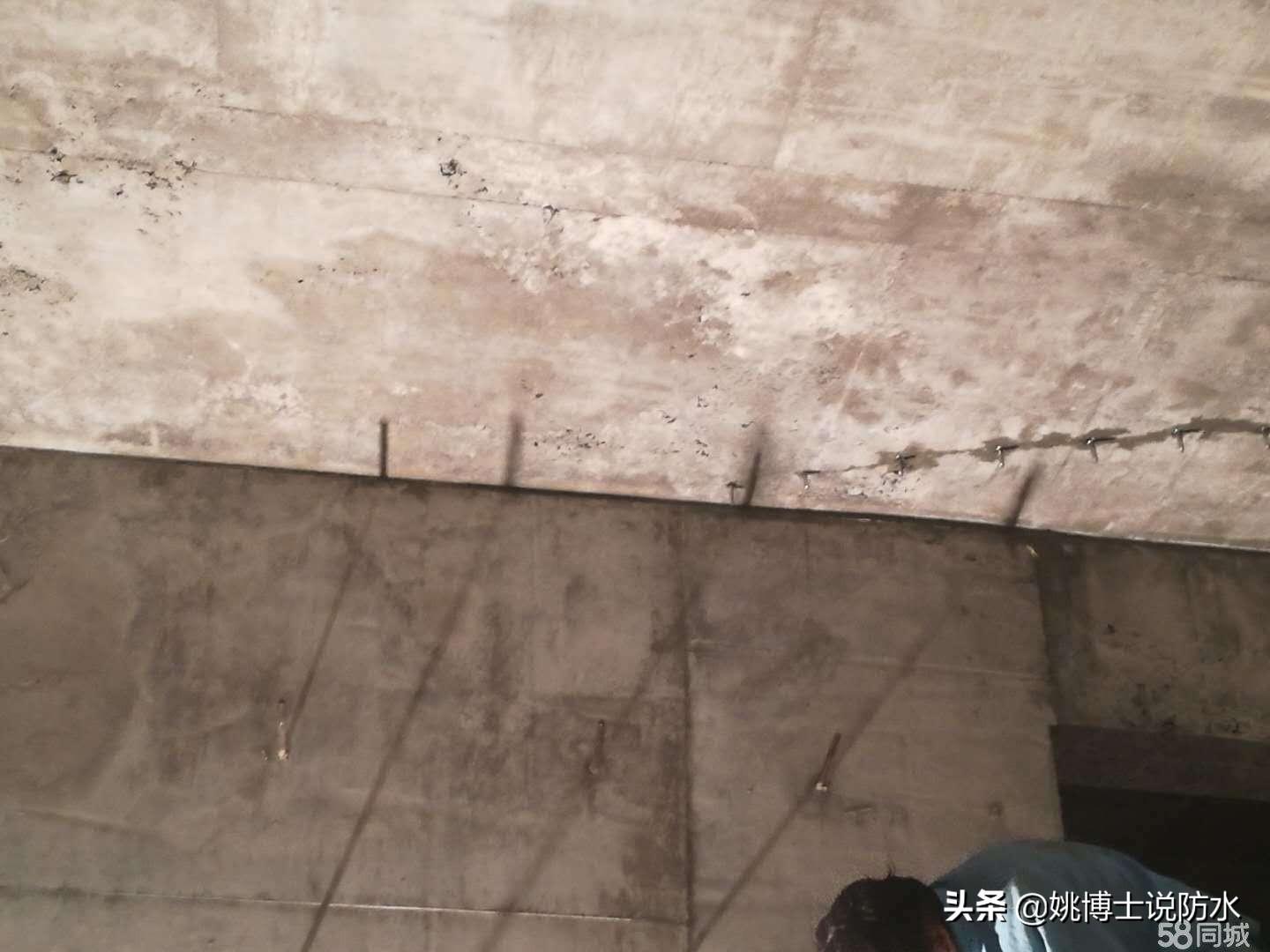

3、在鉆好的注漿孔內(nèi)埋設(shè)注漿桿，接通注漿機，按照注漿機壓力表顯示的數(shù)值，向結(jié)構(gòu)內(nèi)部灌漿，達到所有結(jié)構(gòu)裂縫灌漿飽滿后，停止注漿；

4、注漿結(jié)束后，將注漿桿剔除，采用堵漏王封堵注漿孔，然后在滲漏范圍結(jié)構(gòu)表面噴涂神仙水及背水面抗?jié)B涂料，作為表面抗?jié)B防潮層。

在實際使用這兩款材料時需要嚴格按照施工方法來操作，具體的施工方法我以前也說過，只是需要格外注意的是這兩款材料施工前均需濕潤基面，在無明水后施工，以保證產(chǎn)品功效最大發(fā)揮。
