涵洞鋼筋符號設置技巧分享

在涵洞設計出圖時，有許多客戶反映鋼筋符號不能正常顯示出來。經我們檢查，是由于所設的字體樣式不支持特殊鋼筋符號的正常顯示。但是限于出圖要求，必須使用這種字體樣式，這時該如何解決這個問題呢？下面我就給大家分享一下在這種情況下的一個設置技巧。

首先我們要了解一下通常涵洞設計時會采用的鋼筋種類及其符號表示方法。

一、鋼筋的分類

1、按力學性能分：HPB235級鋼筋（一級）、HRB335級鋼筋（二級）、HRB400級鋼筋（三級）、RRB400級鋼筋（四級）。

2、按軋制外形分為：光圓鋼筋和帶肋鋼筋。

3、按鋼筋直徑大小分為：鋼絲（3~5mm）、細鋼筋（6~10mm）、中粗鋼筋（12~20mm）、粗鋼筋（大于20mm）。

二、常見的幾種鋼筋標注方式

1：標注鋼筋的根數、直徑和等級

例如： 3Ф20

3：表示鋼筋的根數

Ф：表示鋼筋等級直徑符號

20：表示鋼筋直徑

2：標注鋼筋的等級、直徑和相鄰鋼筋中心距

Ф8@200：

Ф：表示鋼筋等級直徑符號

8：表示鋼筋直徑

@：相等中心距符號

200：相鄰鋼筋的中心距（≤200mm）

三、在出圖時如何正確顯示鋼筋符號

由于用戶設置的字體樣式不同，有些字體在默認狀態下，是不支持特殊符號顯示的。例如在出圖時，將字體樣式設置為“宋體”，鋼筋符號則顯示不出來，我們要如何設置才能將鋼筋符號正確顯示出來呢，下面給大家詳細介紹一下。

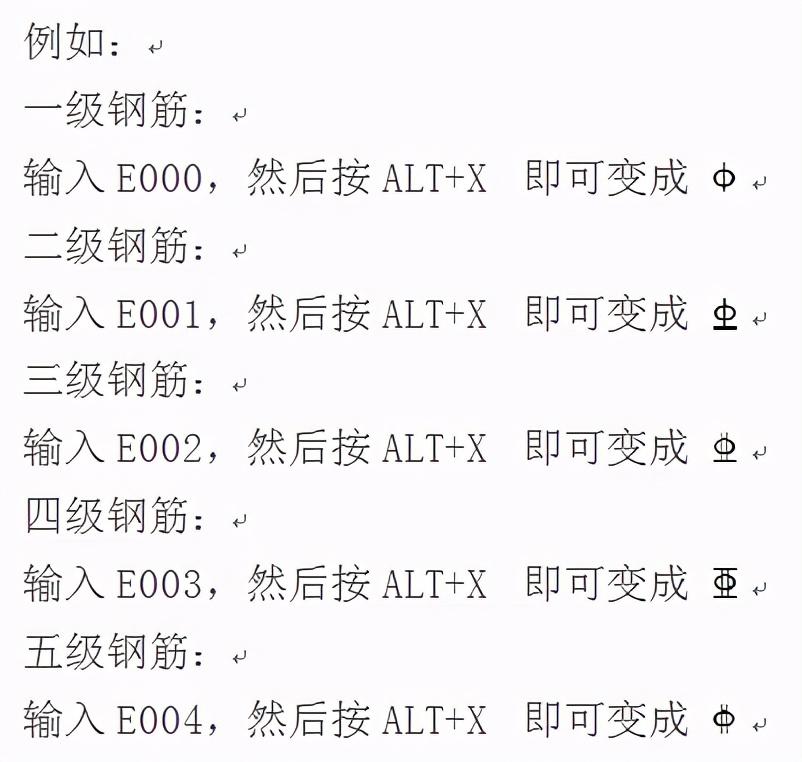

首先，我們可以在Word文檔中打出這種特殊的鋼筋符號：

如果還是不能正確顯示出鋼筋符號，我再給大家介紹一個辦法：

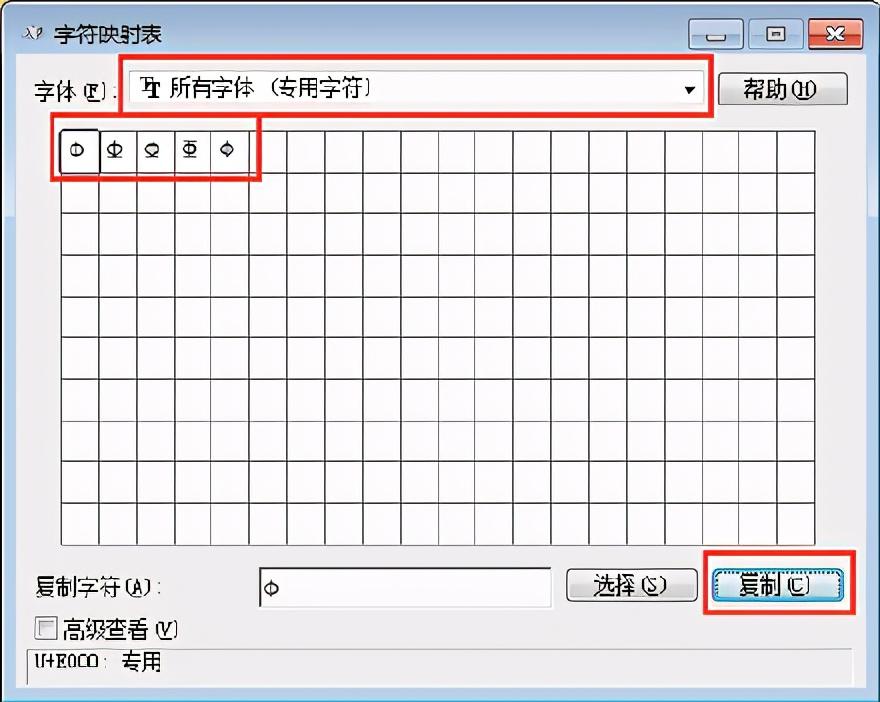

打開電腦的系統——所有程序——附件——系統工具——“字符映射表”，選擇“所有字體（專用字符）或新宋體（專用字符）”，如下圖所示，把表中的專用字符復制粘貼到涵洞安裝目錄下面的數據庫中。

涵洞系統安裝目錄：

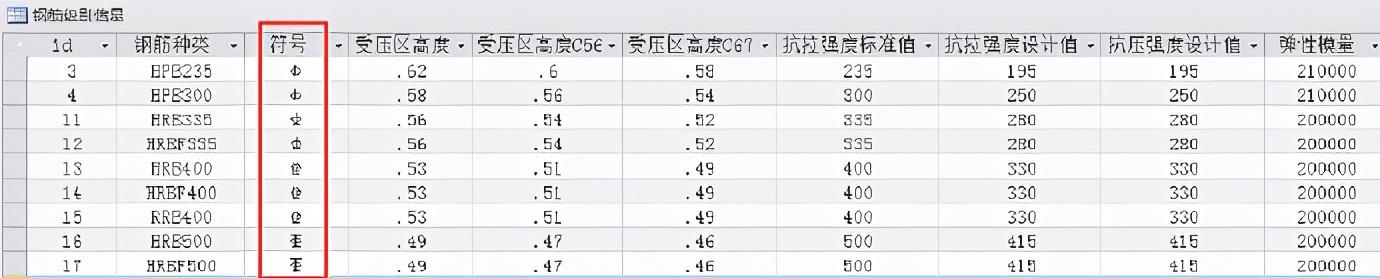

打開C:\Program Files\HintCAD.co\緯地涵洞輔助設計系統V2.8\系統設置，在“涵洞計算數據(中文).mdb”文件中，把各類鋼筋的符號復制粘貼到此數據庫的“鋼筋級別信息”中，如下圖所示：

這樣在重新繪制涵洞布置圖和鋼筋圖時，就會統一顯示出正確的鋼筋符號了。

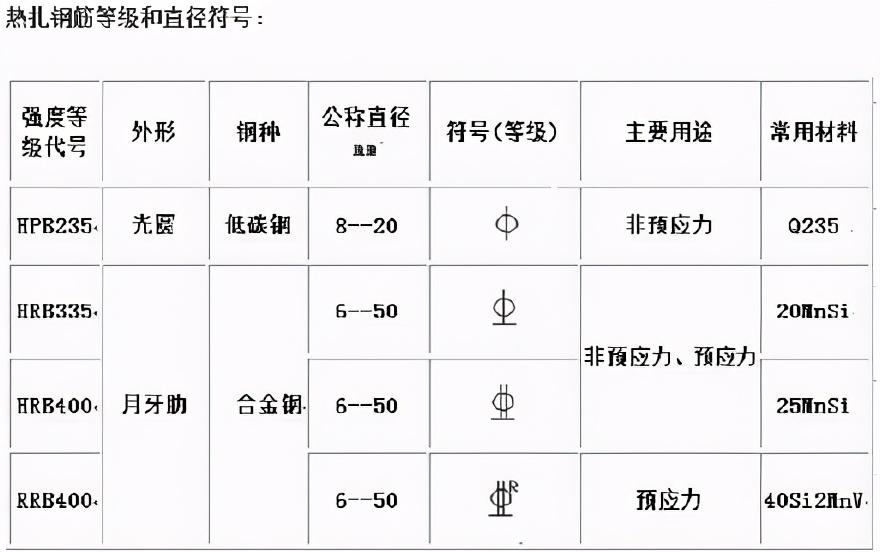

常用的涵洞鋼筋種類如下，系統已內置到軟件中了：

說明：

HPB235是一級鋼筋，現已淘汰，以HPB300代替了。HRB335是二級鋼筋，HRB400是三級鋼筋，HRB500是四級鋼筋。HPB300\HRB335是現行民用建筑的鋼筋標準，HRB400三級鋼筋用于工業及特殊廠房。
