市政道路工程常見鋼筋材料堆放及鋼筋連接質量標準

一、鋼筋、套筒的存放

鋼筋必須按照不同的鋼種、等級、牌號、規格分批堆存，不得混雜，并且設立材料標識牌。鋼筋在存放過程中，堆放場地應整平、硬化和下墊上蓋（枕木下墊不得小于20公分,9米長鋼筋枕木支點4個，12米長鋼筋枕木支點5個點，均勻分布于鋼筋下面），避免鋼筋彎曲變形、污染和銹蝕，其標準應符合物資儲存的要求。

套筒在儲存中，應按不同規格分別堆放，不得露天堆放，應防止銹蝕和玷污。

二、鋼筋籠制作前質量檢驗

進場鋼筋、套筒和焊條，應具有出廠質量證明書和合格證。同牌號、同爐號、同規格、同交貨狀態的鋼筋，每60t為進行抽檢，不足60t也按一批計。施工班組必須配合項目部取樣人員進行取樣工作。

鋼筋在加工之前，鋼筋應平直，無損傷，表面必須無裂紋、油漬、顆粒狀或片狀老銹等。無局部彎曲，成盤的鋼筋和彎曲的鋼筋必須調直后再使用。

三、鋼筋的機械連接

鋼筋直螺紋接頭的技術要求，應符合現行《機械連接技術規程》（JGJ107）的規定。

1）鋼筋直螺紋接頭的應用，應符合下列規定：a.接頭端頭距鋼筋彎曲點不得小于鋼筋直徑的10倍；b.不同直徑的鋼筋連接時，一次連接鋼筋直徑規格不宜超過2級；

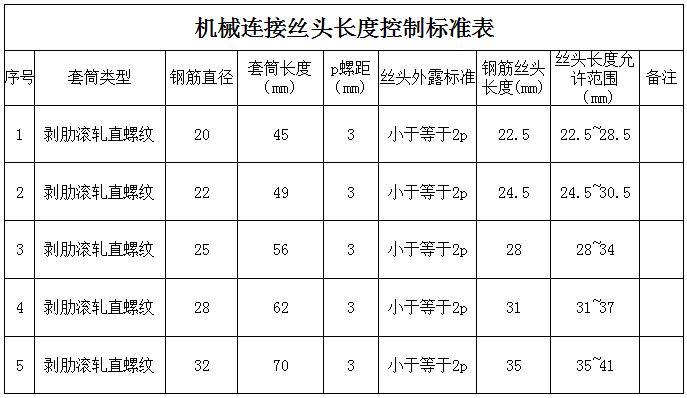

2）直螺紋接頭的現場加工應符合下列規定：a.鋼筋端部應用砂輪切割機切平1~2cm后加工螺紋； b.鋼筋絲頭長度應滿足規范要求，公差應為0～2.0p(p為螺距),絲頭長度控制范圍如下表所示;

c.鋼筋絲頭宜滿足6f級精度要求，應用專用直螺紋量規檢驗，通規能順利旋入并達到要求的擰入長度，止規旋入不得超過3p，抽檢數量10%，檢驗合格率不應小于95%。

3)直螺紋鋼筋接頭的安裝質量應符合下列要求：

a.安裝接頭時可用管鉗扳手?jǐn)Q緊，應使鋼筋絲頭在套筒中央位置相互頂緊。標準型接頭安裝后的外露螺紋不宜超過2p（2絲扣）。

b.安裝后應用扭力扳手校核擰緊扭矩。

c.校核用扭力扳手的準確度級別可選用10級。

四、鋼筋的焊接連接

鋼筋焊接接頭的技術要求，應符合現行《鋼筋焊接及驗收規程》（JGJ18）的規定。

1）為確保鋼筋焊接連接質量，進行鋼筋焊接作業，應由持有焊工證的施工人員進行鋼筋焊接施工。

2）鋼筋焊接不得使用J422焊條，要求必須用J502、J506焊條。

3） 分段鋼筋籠的端部鋼筋端頭應長短一致位于同一平面上，以便于各段鋼筋籠的對接。

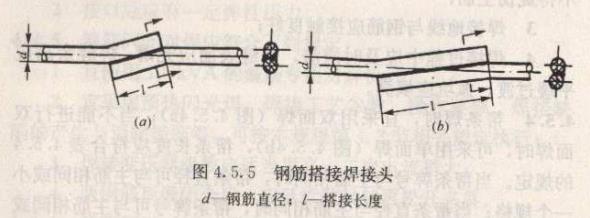

4）鋼筋接頭采用搭接或幫條電弧焊時，宜采用雙面焊縫，雙面焊縫困難時，可采用單面焊縫，采用雙面焊時焊縫長度L=5d+1cm+1cm，采用雙面焊時焊縫長度L=10d+1m+1m，搭接接頭鋼筋的端部應預彎，使搭接鋼筋的軸線位于同一直線上。（d為鋼筋直徑）

5）焊縫要求飽滿，有效厚度S應等于或大于0.3d(焊縫余高應為2~4mm)，焊縫寬度b應等于或大于0.8d。

6）焊接作業時，要求嚴格控制電流大小，不得燒傷主筋；焊縫表面應平順、無裂紋,不得有凹陷、夾渣和較大的焊瘤等缺陷，焊接結束必須清理焊渣。

五、接頭的力學性能抽檢

焊接接頭：在同條件下完成并經外觀檢查合格的焊接接頭，以300個接頭作為一批（不足300個也按一批計），從中取3個試件做拉伸試驗。

機械連接接頭：在同條件下經外觀檢查合格的機械連接接頭，以每500個接頭為一批（不足500個也按一批計），從中取3個試件做拉伸試驗。

六、綁扎接頭

鋼筋采用綁扎接頭時，應符合下列規定：

1）受拉區域內，HPB235鋼筋綁扎接頭的末端應做成彎鉤，HRB335、HRB400鋼筋可不做彎鉤。

2）直徑不大于12mm的受壓HPB235鋼筋的末端，以及軸心受壓構件中任意直徑的受力鋼筋的末端，可不做彎鉤，但搭接長度不得小于鋼筋直徑的35倍。

3）鋼筋搭接處，應在中心和兩端至少3處用綁絲綁牢，鋼筋不得滑移。

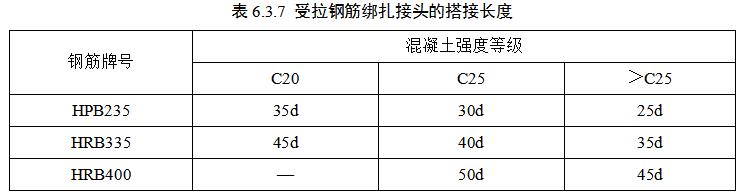

4）受拉鋼筋綁扎接頭的搭接長度，應符合表6.3.7的規定；受壓鋼筋綁扎接頭的搭摟長度，應取受拉鋼筋綁扎接頭長度的0.7倍。

5）施工中鋼筋受力分不清受拉或受壓時，應符合受拉鋼筋的規定。

注：1）帶肋鋼筋直徑d＞25mm，其受拉鋼筋的搭接長度應按表中數值增加5d采用；

2）當帶肋鋼筋直徑d＜25mm時，其受拉鋼筋的搭接長度應按表中值減少5d采用。

3）當混凝土在凝固過程中受力鋼筋易受擾動時，其搭接長度應適當增加；

4）在任何情況下，縱向受拉鋼筋的搭接長度不得小于300mm；受壓鋼筋的搭接長度不得小于200mm。

5）輕骨料混凝土的鋼筋綁扎接頭搭接長度應按普通混凝土搭接長度增加5d；

6）當混凝土強度等級低于C20時，HPB235、HRB335鋼筋的搭接長度應按表中C20的數值相應增加10d；

7）對有抗震要求的受力鋼筋的搭接長度，當抗震烈度為七度(及以上)時增加5d。

8）兩根直徑不同的鋼筋的搭接長度，以較細鋼筋的直徑計算。

七、預留鋼筋

1）機械連接預留車絲接頭，必須用保護套加以保護；

2）長時間裸露的鋼筋必須刷水泥漿，防止鋼筋銹蝕。
