1. 平法的特點與注寫方式（1） 特點平法的表達形式，概括起來，是把結構構件的尺寸和配筋等，按照平面整 體表示方法制圖規則，整體直接表達在各類構件的結構平面圖上，再與標準構造詳圖相配 合，即構成一套完整的結構設計施工圖。

按平法設計繪制的施工圖，一般由各類結構構件的平法施工圖和標準構造詳圖兩大部分 構成，但對于復雜的工業與民用建筑，尚需增加模板、開洞和預埋件等平面圖。

（2） 注寫方式 在平面布置圖上表示各構件尺寸和配筋的方式，分平面注寫方式、列 表注寫方式和截面注寫方式三種。

2. 柱平法施工圖（1） 表示方法 柱平法施工圖是在柱平面布置圖上列表注寫方式或截面注寫方式表達。

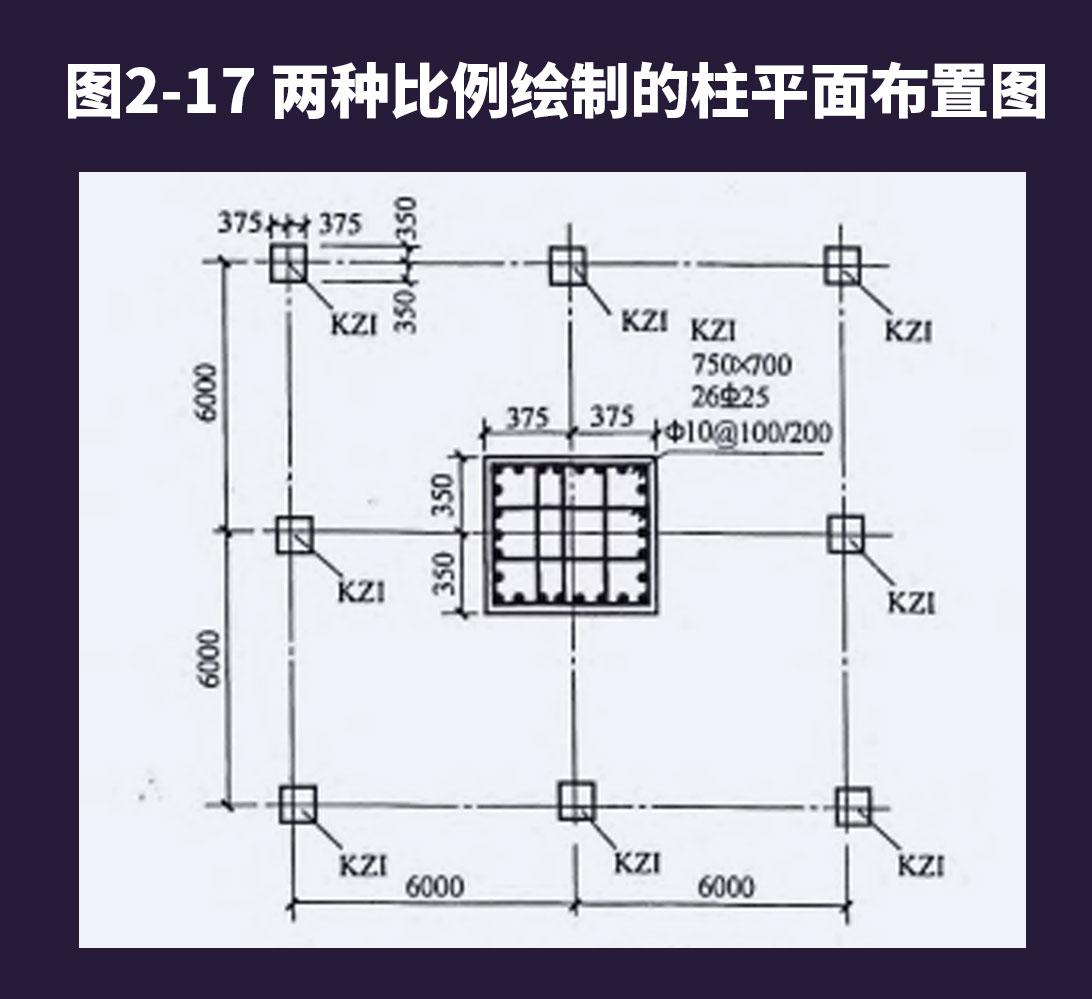

柱平面布置圖的主要功能是表達豎向構件（柱或剪力墻）。當主體結構為框架-剪力 墻結構時，柱平面布置圖通常與剪力墻平面布置圖合并繪制。柱平面布置圖可采用一種 或兩種比例繪制。兩種比例是指柱軸網布置采用一種比例，柱截面輪廓在原位采用另一 種比例適當放大繪制的方法，如圖2-17所示。在用一種或兩種比例繪制的柱平面布置圖 上，釆用截面注寫方式或列表注寫方式，并且加注相關設計內容后，便構成了柱平面布置圖。

在柱平法布置圖中包含結構層樓面標高、結構層高及相應的結構層號表，便于將注寫的 柱段高度與該表對照，明確各柱在整個結構中的豎向定位。一般柱平法施工圖中標注的尺寸 以毫米為單位，標髙以米為單位。

在柱平法施工圖中，應注明各結構層的樓面標高、結構層高及相應的結構層號。

（2） 列表注寫方式列表注寫方式，是在柱平面布置圖上，分別在同一編號的柱中選擇一個（有時需要選擇幾個）截面標注幾何參數代號；在柱表中注寫柱編號、柱段起止標 高、幾何尺寸與配筋的具體數值，并配以各種柱截面形狀及箍筋類型圖的方式，來表達柱平法施工圖。

1）注寫柱編號

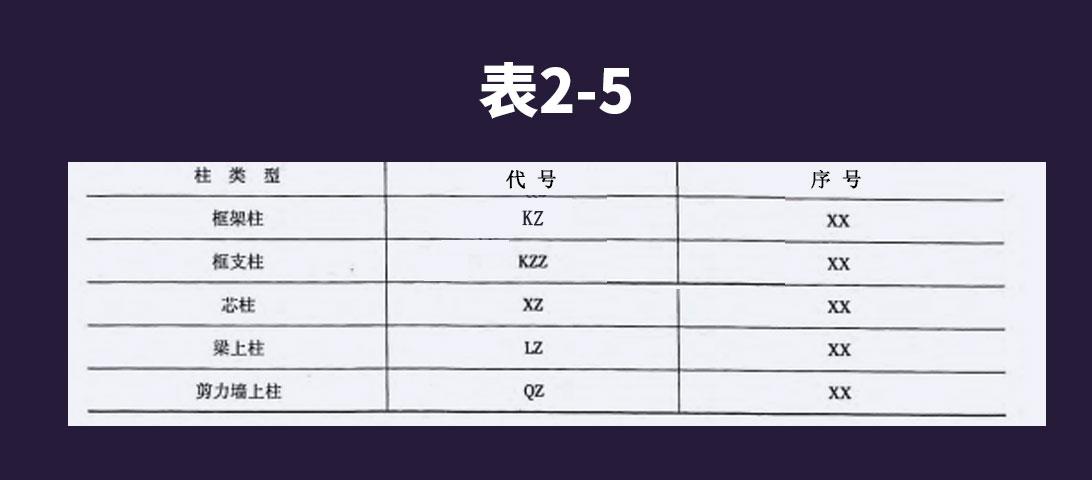

柱編號由類型代號和序號組成，應符合表2-5的規定。

2） 注寫柱高。注寫各段柱的起止標高，自柱根部往上以變截面位置或截面未變但配筋改變處為界分段注寫�？蚣苤�和框支柱的根瓠標高是指基礎頂面標高。芯柱的根部標高是指 根據結構實際需要而定的起始位置標高。立柱的根部標高是指跡面標高。剪力墻上柱的根部標高分兩種：當柱縱筋錨固在墻堿南寸，其根部標高為墻頂備標高；當柱與剪力墻重疊 一層時，其根部標高為墻頂面往下一層的結構層樓面標高。

3） 注寫截面幾何尺寸

對于矩形柱，注寫柱截面Ktbxh及與軸線相關的幾何參數代號們、如和如、炳的具體數值，需對應于各段柱分別注寫。其中6=6. +62, h=h} +h2Q 當截面的某一邊收縮變化至與軸線重合或偏到軸線的另一側時，b中的某項為零或為負值。

對于圓柱，表中bxh-欄改用在圓柱直徑數字前加設表示。為了簡單，圓柱截面與軸線的關系也用S、板和如、M表示,并使d = bx +b2 =hl +hlo

4） 注寫柱縱筋

當柱縱筋直徑相同，各邊根數也相同時（包括矩形柱、圓柱和芯柱）， 將縱筋注寫在“全部縱筋” 一欄中；除此之外，柱縱筋分角筋、截面b邊中部筋和凡邊中部筋三項分別注寫（對于采用對稱配筋的矩形截面柱，可僅注寫一側中部筋，對稱邊省略不注）。

5）注寫柱箍筋

在箍筋類型欄內，注寫箍筋類型號及箍筋肢數。

注寫柱箍筋，包括鋼筋級別、直徑與間距。

當為抗震設計時，用斜線區分柱端箍筋加密區與柱身非加密區長度范圍內箍筋的 不同間距。

（3）截面注寫方式截面注寫方式，是在分標準層繪制的柱平面布置圖的柱截面上， 分別在同一編號的柱中選擇一個截面，以直接注寫截面尺寸和配筋具體數值的方式來表達柱平法施工圖。
