土釘墻和鋼筋砼面層如何施工？

今天整理了關于土釘墻和鋼筋砼面層如何施工的注意事項和方法，在以后的施工過程中，希望大家可以受益。工程人沒有廢話，直接上干貨。

01首先根據圖紙要求，確定設計參數

土釘孔徑：120mm、土釘主筋：1、傾角：α=15°；

土釘長度：L＝4.5（分層長度6米、7.5米）m、土釘間距：1400mm；土釘排距、排數：五排，土釘定位卡、U型卡φ6.5；

加強筋：水平方向1φ14 、縱向1φ14

鋼筋網片：φ6@200雙向

噴射砼強度等級：C20

噴射砼厚度：80mm

注漿：水灰比為0.5重量比

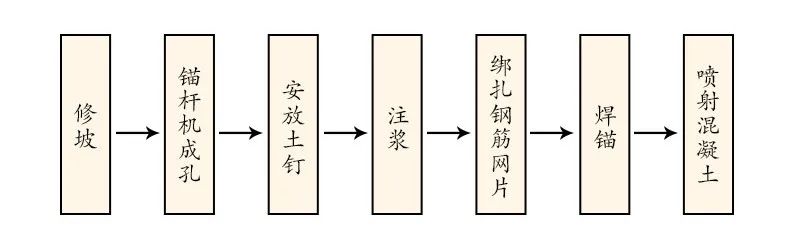

施工工藝流程如下圖所示：

平整坡面—孔位放線—成孔—安放土釘—灌注水泥砂漿

02主要技術要點及質量指標

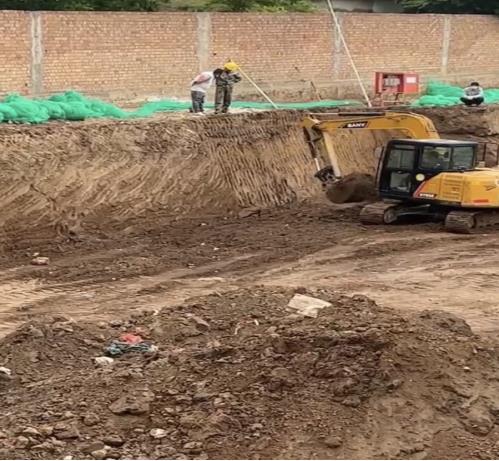

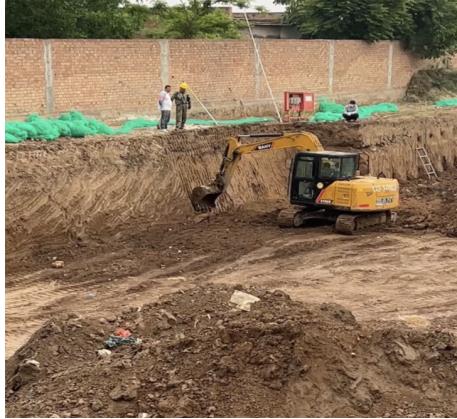

a、平整坡面：采用人工及機械鏟平、修坡，達到基本平整，符合尺寸要求；

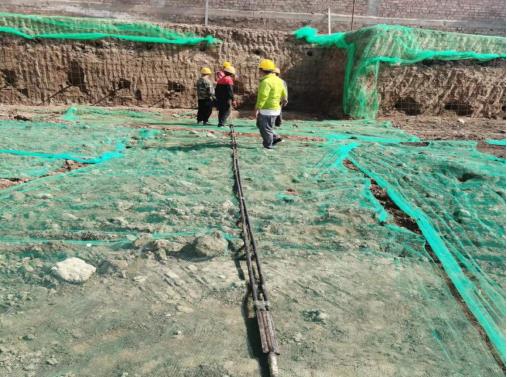

b、放線：按照?qǐng)D紙要求采用鋼尺確定孔位以木樁或鋼釬作為標記，孔位誤差小于±100mm；

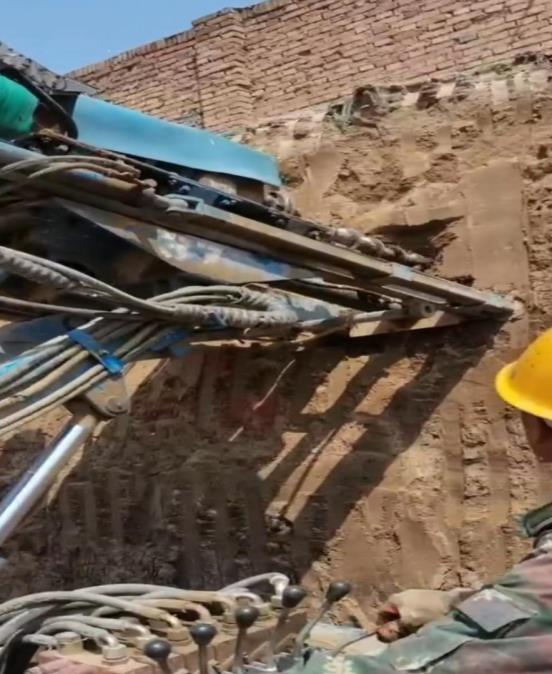

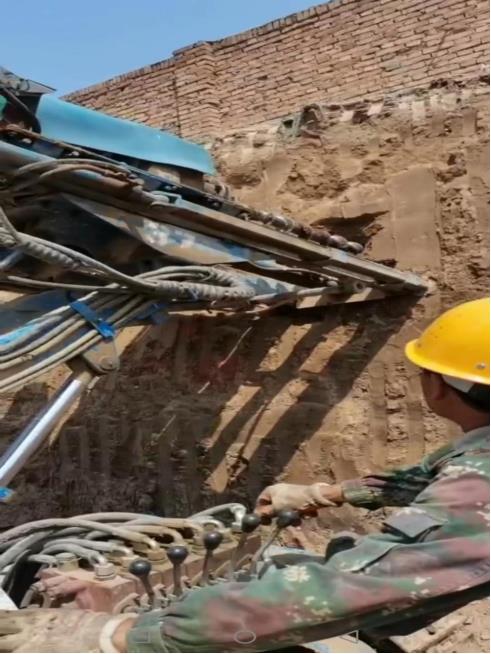

c、成孔：用機械按孔位放線進行成孔，嚴格控制成孔的位置和角度偏差，成孔傾角為15°，偏差小于±3°；

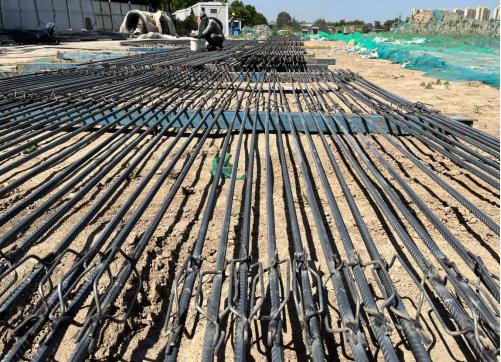

d、安放土釘：土釘須按圖紙加工定位卡，定位卡間距為1400mm。

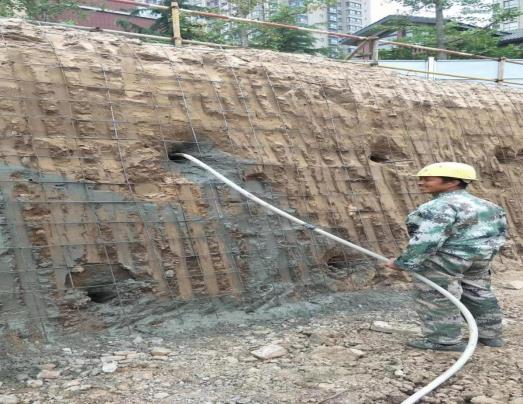

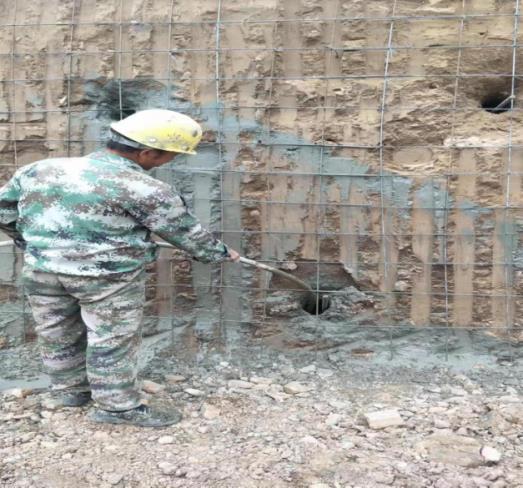

e、灌注水泥漿：采用水灰比為0.5的水泥漿，用砂漿攪拌機攪拌均勻后將注漿管插入距孔底300～500mm，通過砂漿泵加壓，灌入孔底后，緩慢拔出注漿管，直至砂漿飽滿，稍后需補漿。

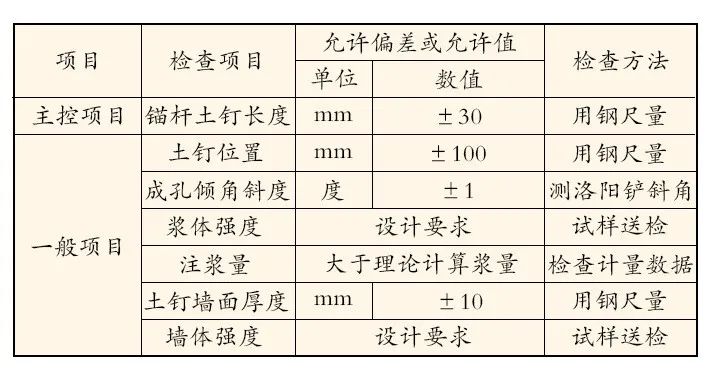

土釘墻支護工程質量檢驗標準：

03鋼筋混凝土面層施工

（1）面層施工主要程序 綁扎鋼筋網—焊錨—設置面層厚度控制標志并檢查面層厚度—噴射砼面層—定期進行養護

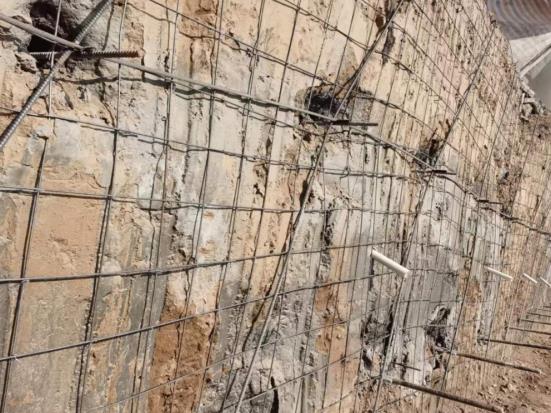

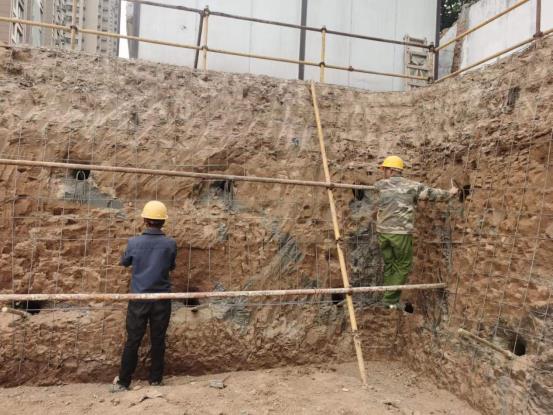

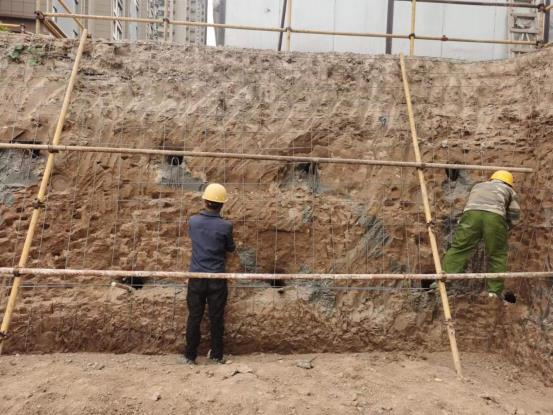

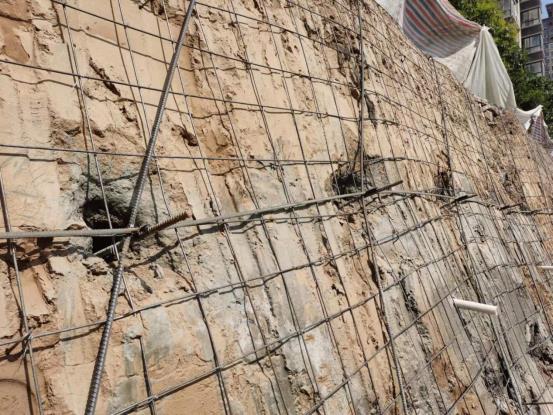

（2）主要技術要點及質量指標 土釘施工后，在修整后的坑壁上將綁扎好的鋼筋網固定在錨桿上，檢查錨頭與面層鋼筋網的連接是否牢靠，檢查鋼筋保護層厚度是否不小于20mm，然后噴射80mm厚的C20混凝土。細石粒徑在5～10mm之間。噴射采用混凝土噴射機干噴法作業。

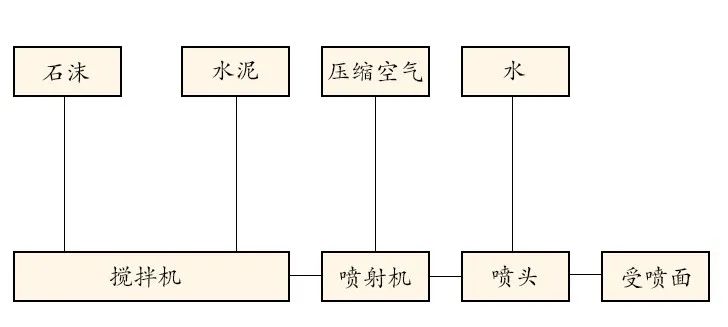

a、噴射砼的工藝流程主要分為供料、供水、供風三個系統，先將石沫、水泥在料場按一定比例送入混凝土攪拌機拌和均勻，然后裝入混凝土噴射機的料斗內，在壓縮空氣推動下，拌和料沿管路連續送到噴射處，在噴射處與水混合，再?lài)娚渲潦車娒妫�其工藝流程如圖所示。

b、原材料要求用石沫最大粒徑一般要求為10mm，當受?chē)娒鏋樾泵鏁r(shí)，如回彈率不大，石子粒徑可放大至15mm。水泥為PC32.5R復合硅酸鹽水泥，配合比一般為（水泥∶石沫）1∶4，水灰比為0.45～0.50，并通過外加劑來調節所需工作度和早強時間。

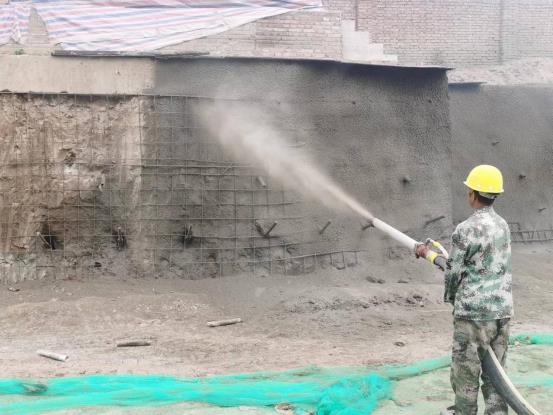

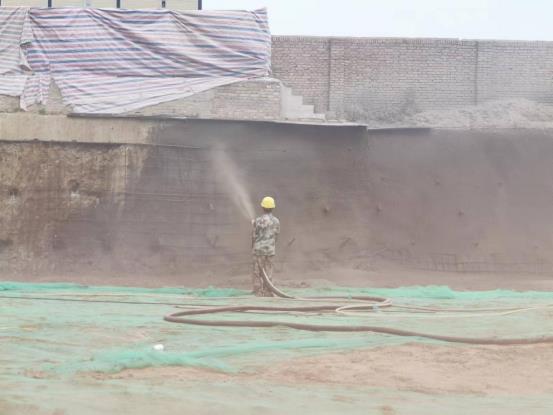

c、噴射砼順序應自上而下逐條進行，每條寬度以1.5m為宜。噴頭與受?chē)娒嬉丝刂圃?.8～1.5m范圍內，射流方向垂直指向受?chē)娒�。在鋼筋部位�?yīng)先噴填鋼筋后方，然后再?lài)娚淝胺�，防止鋼筋背面出現空隙。

d、為保證施工中的噴射混凝土厚度達到設計值，在邊壁上采用插筋法控制。實際施工中根據噴射手的經驗控制，但應注意隨時檢測。

e、著重控制混凝土的厚度和抗壓強度，砼厚度要隨時檢測，噴射后檢查有無漏筋及表面平整度，三天后可鑿孔檢查。砼強度現場檢測是將砼直接噴射到10×10×10cm試模中，一天拆模，然后標準養護，測定其抗壓強度。

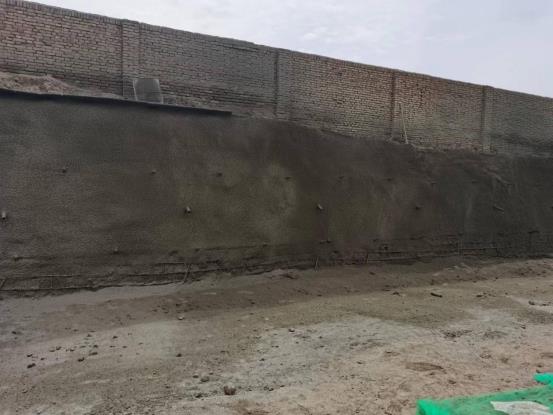

f、噴射砼終凝后，根據天氣情況，須對混凝土表面進行養護。
