鋼筋計算設置：柱縱向鋼筋在基礎中構造

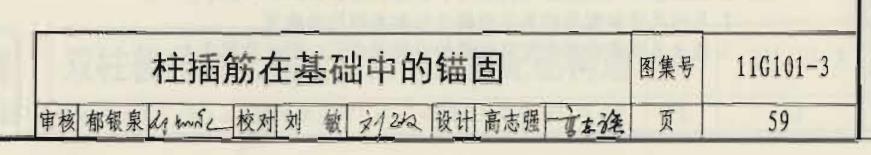

今天我們來探討一下“柱縱向鋼筋在基礎中構造”，針對該構造“11G101”與“16G101”平法圖集有所差別。

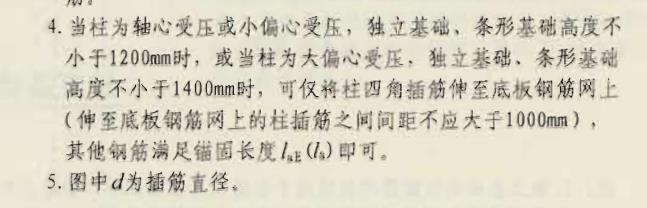

1、柱為“軸心受壓”或“小偏心受壓”，“獨立基礎”、“條形基礎”高度不小于1200mm；

2、柱為“大偏心受壓”，“獨立基礎”、“條形基礎”高度不小于1400mm。

可僅將柱四角插筋伸至底板鋼筋網片上（伸至底板鋼筋網上的柱插筋之間間距不應大于1000mm）

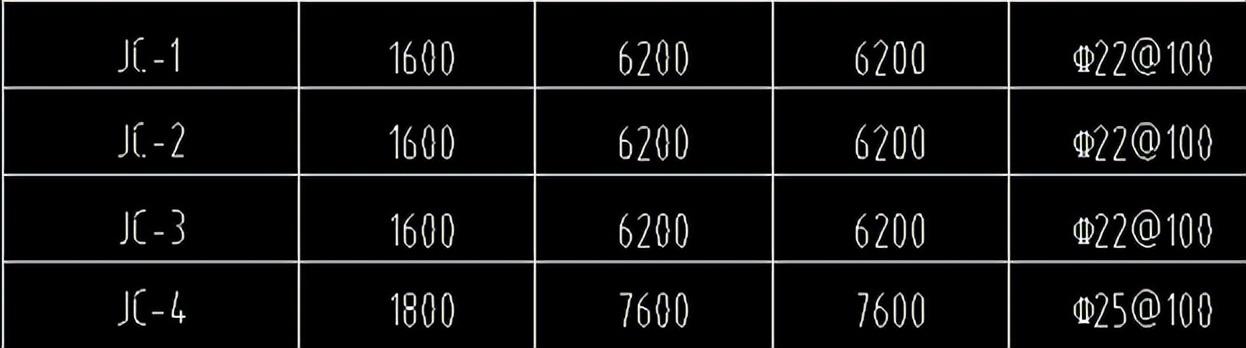

以截圖“基礎構件表”為例，當主樓范圍內的下沉獨立基礎厚度超過1400mm的時候，如：JC-1/2/3/4,需要修改軟件“鋼筋計算設置”，“柱縱筋伸入基礎錨固形式”，可僅將“四根角筋”深入基底彎折。

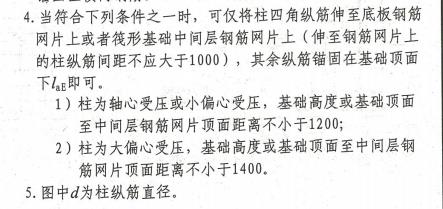

當符合下列條件之一時，可僅將柱四角縱筋伸至底板鋼筋網片上或者筏板基礎中間層鋼筋網片上（伸至鋼筋網片行的柱縱筋間距不應大于1000），其余縱筋錨固在基礎頂面下lae即可。

1、柱為“軸心受壓”或“小偏心受壓”，“基礎高度”或“基礎頂面至中間層鋼筋網片頂面距離”小于1200mm；

2、柱為“大偏心受壓”，“基礎高度”或“基礎頂面至中間層鋼筋網片頂面距離”不小于1400mm。
