超高性能混凝土開孔板連接件抗剪性能研究
摘 要：為探討混凝土強度對開孔板連接件性能的影響，開展了6個開孔板連接件的插入式試驗。通過分析連接件的破壞形態可知，所有的開孔板連接件中的貫穿鋼筋均在開孔鋼板和混凝土的界面處被剪斷。在加載過程中，普通混凝土板出現了明顯的表面裂縫，而超高性能混凝土板沒有出現裂縫，超高性能混凝土抗裂性能良好。通過分析開孔板連接件的推出試驗情況以及荷載—滑移曲線可知，連接件具有良好的延性，超高性能混凝土能顯著提高開孔板連接件的承載能力和抗剪剛度。將開孔板連接件的插入式試驗數值與其他學者的承載力公式預測的結果進行對比可知，現有研究得到的承載力公式相對保守。選擇其中與超高性能混凝土開孔板連接件試驗結果吻合良好的承載力公式進行相關的系數修正，提高了公式的計算精度，可以更好地支撐超高性能混凝土開孔板連接件的研究與推廣工作。
關鍵詞：橋梁工程;超高性能混凝土;開孔板連接件;抗剪承載力;設計公式;
開孔板連接件(PBL連接件)作為連接鋼、混凝土不同材料的關鍵構件，在組合結構中應用廣泛。開孔板連接件由于具有承載高、剛度大、延性好等優勢，在鋼—混結合段結構內通常被用于傳遞荷載。傳統的結合段中采用的是普通混凝土，已有結合段連接件的研究也多針對普通混凝土進行。采用超高性能混凝土對于改善結合段受力、簡化施工具有重要作用，但目前在結合段中采用超高性能混凝土的案例還較少，針對超高性能混凝土連接件的試驗研究也較為缺乏，且研究成果不夠完善、不夠充分。
對于采用普通混凝土的開孔板連接件目前已經有較多研究報道，形成了多項成果。宗周紅[1]等通過一組普通混凝土開孔板連接件推出試驗，研究得出貫穿鋼筋的布置和混凝土強度的變化對開孔板連接件承載力具有一定的影響；張清華[2]等通進行開孔板連接件推出試驗，結合理論分析，給出了計算開孔板連接件承載力的公式；肖林[3]等進行了21個開孔板連接件的推出試驗，取得了PBL連接件承載力、延性系數等力學性能的系統研究成果；端茂軍[4]等研究了超高性能混凝土開孔板連接件中鋼筋直徑、開孔間距和孔數對其承載力的影響；賀邵華[5]等通過一種數學的方法分析了普通混凝土開孔板連接件的承載能力；WU[6]等設計12個開孔板連接件推出試件，對混凝土強度、箍筋直徑和開孔數等影響因素展開研究，并提出了鋼纖維高強混凝土連接件承載力設計公式。
但是，目前對結合段中超高性能混凝土開孔板連接件還未形成成熟的設計方法，需要開展連接件試驗來考察其抗剪性能，并對現有開孔板連接件承載力公式的適用性進行調研比選，提出適用于本項目參數特征的超高性能混凝土開孔板連接件承載力設計公式。
本文采用歐洲規范(EC4)推薦形式實施插入式推出試驗。
混凝土材料的性能指標通過相關的規范由試驗獲得。在標準養護條件下，超高性能混凝土的抗壓強度為118.7 MPa, 普通混凝土的抗壓強度為53.3 MPa。
貫穿鋼筋的材料為HRB400,其機械性能按照規范取值，選取的直徑為25 mm, 長度為500 mm。
開孔板連接件中的開孔鋼板試件為Q345b, 開孔鋼板長580 mm, 寬230 mm, 板厚為25 mm, 孔徑為60mm。試件混凝土內布置直徑為16 mm的縱、橫分布HRB400鋼筋，貫穿鋼筋通長布置，不間斷。混凝土板的尺寸為500 mm×500 mm×400 mm。具體尺寸布置如圖1所示；鋼筋的材性參數見表1。

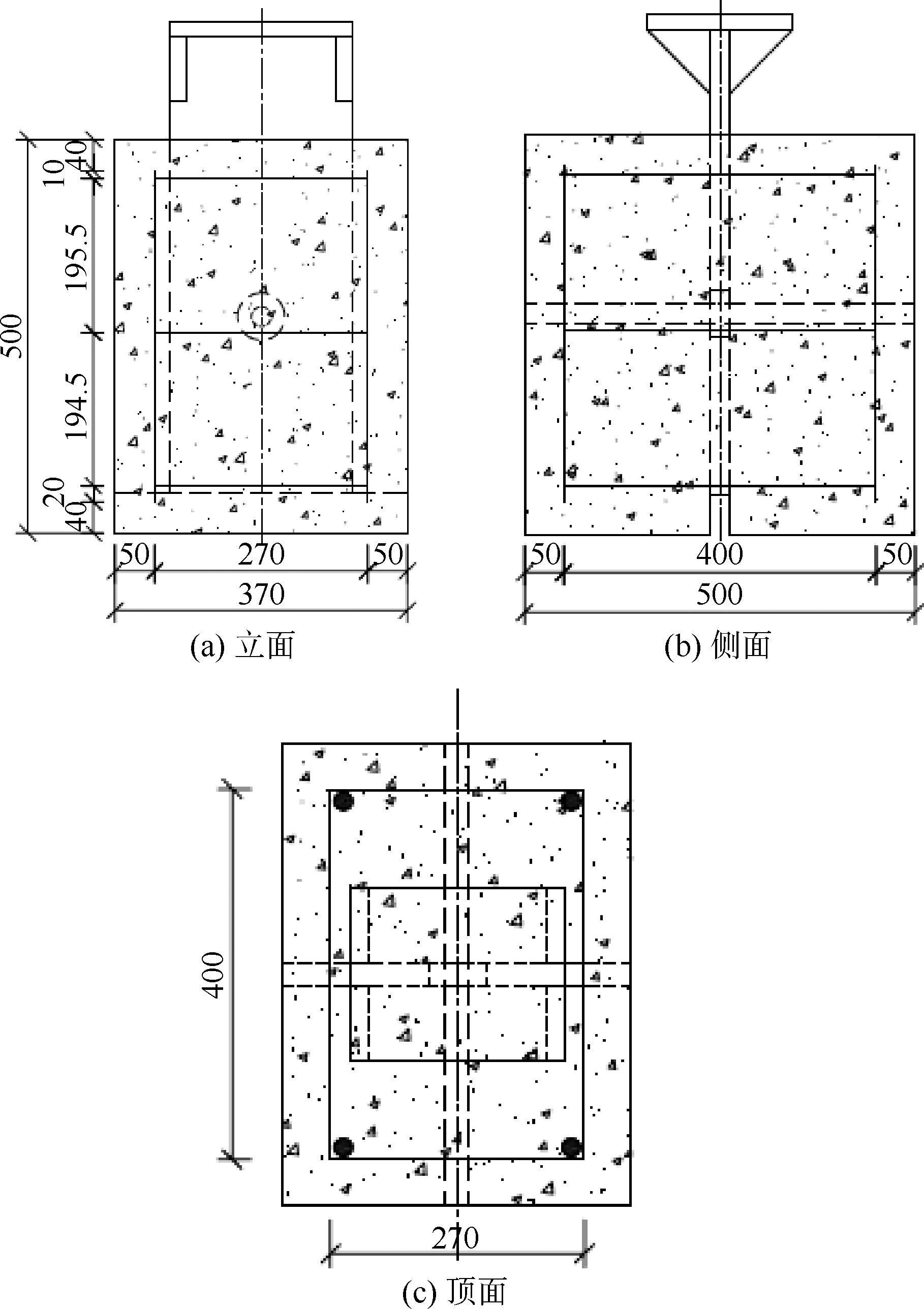

圖1 推出試件布置 下載原圖
單位：mm
表1 鋼筋的材性參數 導出到EXCEL
材料類型
直徑/mm
屈服強度/MPa
極限抗拉強度/MPa
HRB400
25
447
669
HRB400
16
452
624
開孔板連接件組裝好后，在正式澆筑混凝土之前，開孔鋼板上已經反復涂抹幾次潤滑油，以消除開孔鋼板和混凝土之間的黏結作用。因此，在開孔板連接件加載前不需要考慮開孔鋼板和混凝土之間的黏結作用。所有的PBL連接件試件的加載均在2 000 kN的通用試驗機上進行，試件加載如圖2所示。開孔鋼板和混凝土板之間的相對滑移用LVDT位移傳感器進行測量。開孔板連接件的正式加載符合歐洲規范EC4對推出試驗加載建議的規定。首先，對開孔板連接件以5 kN/s的速率施加PBL連接件極限荷載的40%,然后降至極限荷載的5%,這樣為一個循環加載，共持續25個循環。然后單調加載，直至試件發生破壞。
圖2 推出試驗加載裝置 下載原圖
普通混凝土和超高性能混凝土的PBL連接件的插入式試件共6個(普通混凝土PBL連接件的編號依次為P1-0-1-1、P1-0-1-2、P1-0-1-3,超高性能混凝土PBL連接件的編號依次為P1-1-1-1、P1-1-1-2、P1-1-1-3),在試件加載的初期位移變化較小，荷載變化較大。在超高性能混凝土開孔板連接件的試驗中，在連接件達到極限荷載時，貫穿鋼筋被剪斷，連接件被破壞。在普通混開孔板連接件的試驗中，在連接按件達到極限荷載時，連接件中鋼筋被剪斷或者混凝土榫被壓碎，連接件破壞。普通混凝土開孔板連接件中的貫穿鋼筋在被剪斷后，混凝土板出現了開裂裂縫，此裂縫由混凝土板的底部貫穿到混凝土板的頂部。超高性能混凝土連接件在達到極限狀態時，混凝土部分無裂縫，表觀并未出現明顯變化，如圖3所示。
為了降低混凝土強度離散性對試驗結果的影響，每種構造的試件均制作3組進行測試。PBL連接件推出試驗的荷載—滑移曲線如圖4、圖5所示。由荷載—滑移曲線可知，同一組的PBL連接件承載力具有較大的離散性。在普通混凝土PBL連接件的試驗值中，其中有一個試件的極限承載力遠遠大于另外兩個試件的極限承載力。在超高性能混凝土PBL連接件中，有一個試件加載前期的荷載遠遠大于另外兩個試件的荷載。
圖3 開孔板連接件破壞后的狀態 下載原圖

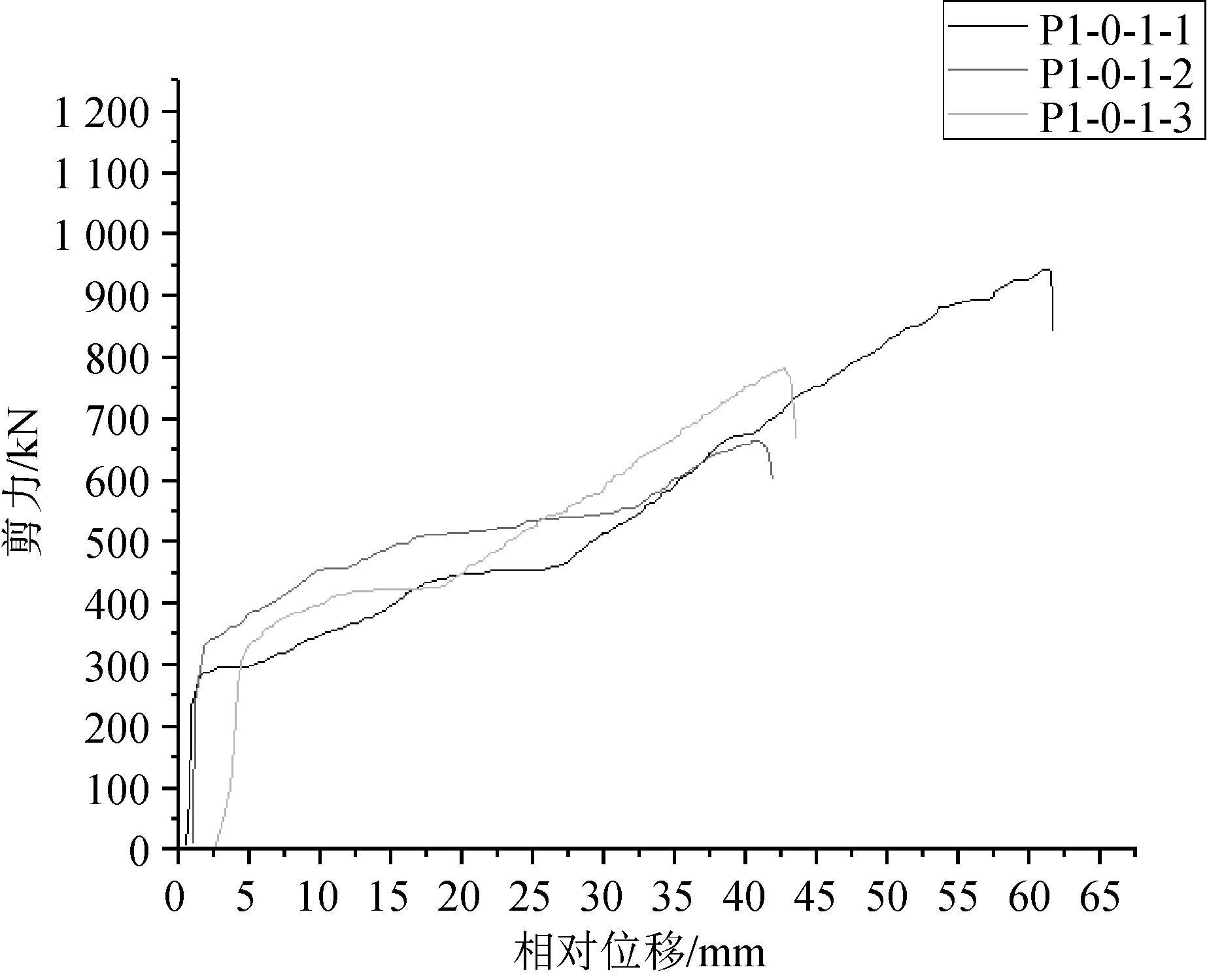

圖4 普通混凝土開孔板連接件荷載—滑移曲線 下載原圖

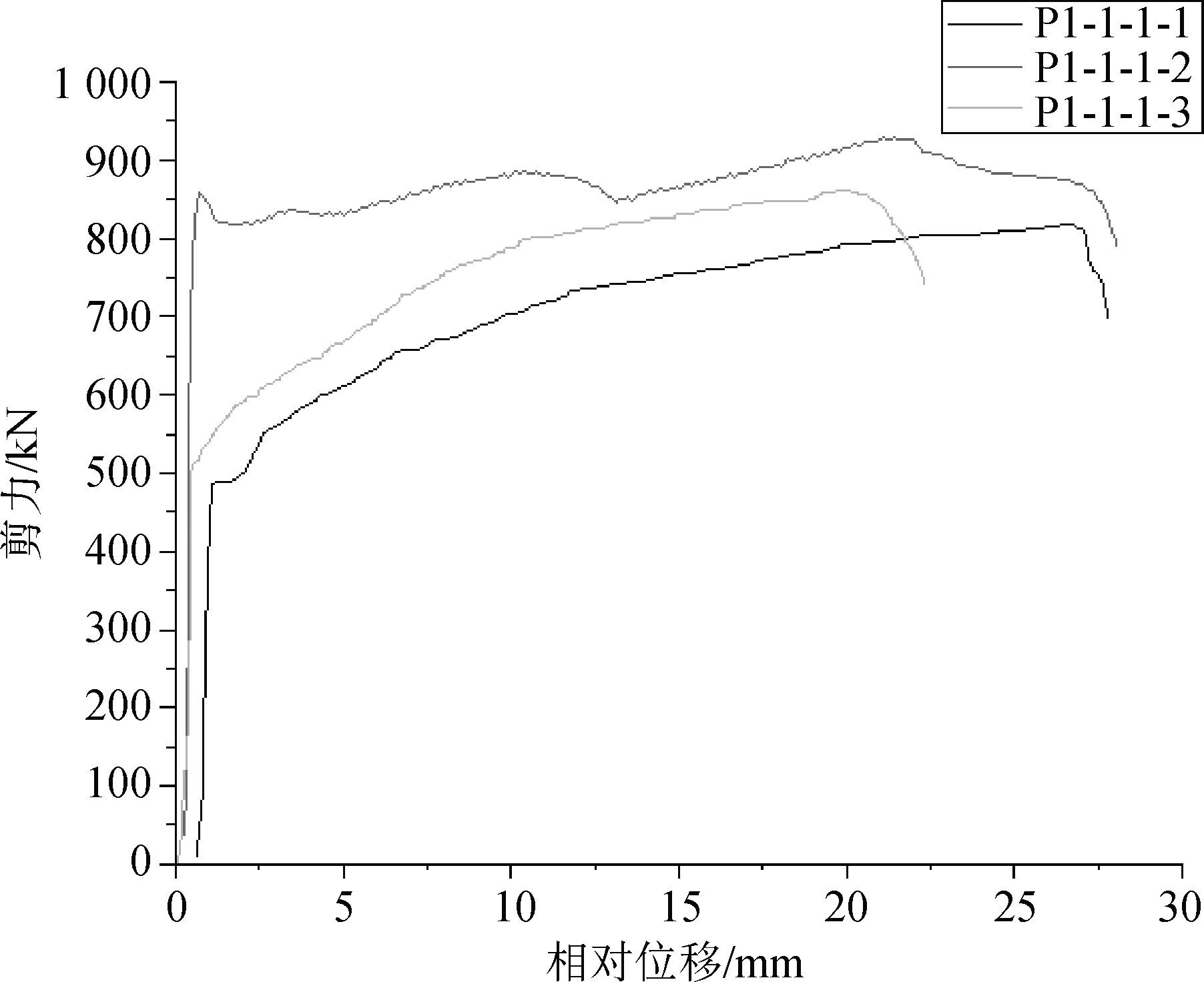

圖5 超高性能混凝土開孔板連接件荷載—滑移曲線 下載原圖
荷載—滑移曲線分為3個階段：在彈性階段，PBL連接件剛度十分大，開孔鋼板和混凝土板之間幾乎沒有滑移，試件中的應力較小，荷載線性增長較快；在塑性階段，試件中應力逐漸增大，混凝土板中的裂縫逐漸發展，連接件的剛度降低，使得荷載—位移曲線的斜率降低；在屈服強化階段，荷載—位移曲線的斜率進一步降低。由于普通混凝土強度低，裂縫發展迅速，連接件的剛度迅速降低，連接件達到極限荷載時，當連接件破壞時，荷載—滑移曲線迅速下降。由于超高性能混凝土抗裂性好，鋼纖維和混凝土之間黏結性好，并且開孔鋼板和鋼筋延性好，所以在連接件達到極限荷載之前持續時間很長，當連接件破壞時，荷載—位移曲線迅速下降。
本文的抗剪剛度計算采用鄭雙杰[7]等提出在相對滑移在0.2 mm所對應的割線斜率為開孔板連接件的抗剪剛度ks計算方法�？辜魟偠染唧w的計算公式為：
ks=V0.20.2?????????(1)ks=V0.20.2?????????(1)
式中：V0.2為相對滑移0.2 mm所對應的開孔板連接件的剪力。具體的計算結果見表2。
表2 試件參數結果 導出到EXCEL
T試件編號
混凝土類型
屈服位移Sy/mm
極限位移Su/mm
延性系數μ
抗剪剛度kskN?mm?1抗剪剛度kskΝ?mm-1
P1-0-1-1
普通混凝土
1.54
61.00
39.61
192.45
P1-0-1-2
1.80
40.48
22.49
1 588.65
P1-0-1-3
5.13
42.66
8.32
137.50
平均值
2.82
48.05
23.47
164.97
P1-1-1-1
超高性能混凝土
1.10
26.69
24.26
2 483.90
P1-1-1-2
0.69
21.43
31.06
3 619.05
P1-1-1-3
0.47
20.10
42.77
2 480.35
平均值
0.75
22.74
32.70
2 861.10
延性系數：
μ=SuSy?????????(2)μ=SuSy?????????(2)
式中：Su為極限滑移值；Sy為開孔板連接件達到屈服狀態的位移。
由表2可知，這6個試件的延性系數均較好。采用超高性能混凝土后，開孔板連接件抗剪剛度顯著提高�；炷恋碾x散性導致普通混凝土PBL連接件中有一個試件的承載力異常過大，因此在計算普通混凝土PBL連接件抗剪剛度及抗剪承載力平均值時，將離散性很大的數值舍去。
由表3可知，在推出試驗中，超高性能混凝土PBL連接件的承載力是普通混凝土PBL連接件的1.2倍。因此，提高混凝土的強度等級能夠顯著地提高PBL連接件的承載力。
表3 推出試驗承裁能力及滑移量 導出到EXCEL
試件
試件承載能力/kN
平均值/kN
與平均值比值
最大滑移量/mm
普通混凝土
P1-0-1-1
943.75
725.14
1.30
61.00
P1-0-1-2
666.46
0.92
40.48
P1-0-1-3
783.81
1.08
42.66
超高性能混凝土
P1-1-1-1
818.48
903.18
0.91
26.69
P1-1-1-2
929.31
1.03
21.43
P1-1-1-3
861.78
0.95
20.10
對現有PBL連接件承載力公式進行調研，分析基于常規混凝土PBL連接件提出的計算公式對于超高性能混凝土PBL連接件的適用性，同時也對比既有超高性能混凝土PBL連接件承載力計算公式的精度。梳理對比各經典公式如下。
(1)Hosaka[8]等提出抗剪承載力公式，由貫穿鋼筋和混凝土榫組成。
Qu=1.45[(d2?ds2)fc+ds2fy]?26.1?????????(3)Qu=1.45[(d2-ds2)fc+ds2fy]-26.1?????????(3)
式中：Qu為PBL連接件的抗剪承載力，kN;d為開孔直徑，mm。
(2)賀邵華[9]等提出的普通混凝土PBL連接件的抗剪承載公式，由開孔鋼板和混凝土之間的黏結、混凝土榫和貫穿鋼筋構成。
Vu=τbAb+1.06π(D2?ds2)4fcu+2.09πds24fy?????????(4)τb=?0.022fcu+0.306fcu???√?0.573?????????(5)Vu=τbAb+1.06π(D2-ds2)4fcu+2.09πds24fy?????????(4)τb=-0.022fcu+0.306fcu-0.573?????????(5)
式中：τb為鋼板和混凝土之間的黏結強度，MPa; Ab為鋼板和混凝土之間的接觸面積，mm2;D為開孔直徑，mm; ds為貫穿鋼筋的直徑，mm; fcu為混凝土立方體抗壓強度，MPa; fy為鋼筋的屈服強度，MPa。
(3)賀邵華[10]等提出的超高性能混凝土PBL連接件承載力公式。
Vu=(0.04+0.04VfLfφf)Abfcu???√+(1.06+0.07VfLfφf)π(D2?ds2)4fcu+2.09πds24fy?????????(6)Vu=(0.04+0.04VfLfφf)Abfcu+(1.06+0.07VfLfφf)π(D2-ds2)4fcu+2.09πds24fy?????????(6)
式中：Vf為鋼纖維的體積含量，取3.3%; Lf為鋼纖維平均長度，選取13 mm; φf為鋼纖維的標準化直徑，取0.22 mm。
(4)鄭雙杰[11]等提出的抗剪承載力公式，由混凝土榫和鋼筋的貢獻組成。
Vu=1.76αA(A-As)fc+1.58Asfy (7)
αA=3.8(As/A)23?????????(8)αA=3.8(As/A)23?????????(8)
式中：As為貫穿鋼筋的面積；A為開孔面積；fc為圓柱體抗壓強度，fc=0.83 fcu。
(5)Vianna[12]等提出的混凝土的的抗壓強度大于30 MPa的開孔板連接件抗剪承載力公式。
qu=31.8+1.9×10?3×(hsctscfck)+0.53×10?3×(Atrfy)?0.6×10?6×(Ascfck???√)?????????(9)qu=31.8+1.9×10-3×(hsctscfck)+0.53×10-3×(Atrfy)-0.6×10-6×(Ascfck)?????????(9)
式中： hsc為開孔鋼板連接件的高度，mm; tsc為開孔鋼板件的厚度，mm; fck為連接件的圓柱體抗壓強度，MPa; Atr為貫穿鋼筋的面積，mm2;Asc為混凝土榫橫截面面積，mm2;fy為鋼筋的屈服強度，MPa。
(6)JSCE[13]提出的抗剪承載力公式。
Vu=1.45[(D2?ds2)fc′+ds2fy]?106.1×103?????????(10)73.2×103<(D2?ds2)fc′+ds2fy<488×103Vu=1.45[(D2-ds2)fc′+ds2fy]-106.1×103?????????(10)73.2×103<(D2-ds2)fc′+ds2fy<488×103
式中：fc′為混凝土圓柱體抗壓強度，MPa; 其余符號的含義同上。
(7)Al-Darzi[14]等提出的PBL連接件承載力公式。
Vu=255.31+7.62×10?4hsctscfc′+0.53×10?3Atrfy?0.6×10?6Ascfc′??√?????????(11)Vu=255.31+7.62×10-4hsctscfc′+0.53×10-3Atrfy-0.6×10-6Ascfc′?????????(11)
式中：Asc為混凝土榫的橫截面面積；其余符號含義同上。
由于本試驗試件消除了開孔鋼板和混凝土之間黏結以及端部承壓的影響，所以在計算連接件承載力不考慮這兩項的影響。開孔板連接件承載力預測值與試驗承載力的對比見表4。
通過對上述公式預測的試驗值與本文的試驗值的對比分析發現，鄭雙杰等提出的公式與本超高性能混凝土開孔板連接件試驗的擬合結果較好，可通過對其提出的承載力公式進行相關系數的修正，提高公式的計算精度。結合本文試驗數據對該承載力公式中混凝土部分的計算系數進行修正，提出修正后的超高性能混凝土開孔板連接件抗剪承載力公式如下。
表4 PBL連接件承載力預測值與試驗值的比值 導出到EXCEL
試件編號
預測值/試驗值
Hosakat
賀邵華
鄭雙杰
Vianna
JSCE
Al-Darzi
P1-0-1-1
0.71
0.87
0.72
0.19
0.63
0.38
P1-0-1-2
0.83
1.02
0.84
0.22
0.74
0.44
P1-0-1-3
0.59
0.72
0.60
0.15
0.52
0.31
平均值
0.71
0.87
0.72
0.19
0.63
0.38
P1-1-1-1
0.96
0.97
1.01
0.18
0.88
0.38
P1-1-1-2
0.85
0.85
0.89
0.15
0.78
0.34
P1-1-1-3
0.91
0.92
0.96
0.17
0.84
0.36
平均值
0.91
0.91
0.95
0.17
0.83
0.36
Vu=1.92αA(A-As)fc+1.58Asfy (12)
αA=3.8(AsA)23?????????(13)αA=3.8(AsA)23?????????(13)
式中：As為貫穿鋼筋的面積；A為開孔面積；fc為圓柱體抗壓強度，fc=0.83 fcu。
將本文提出的開孔板連接件承載力公式的計算結果與文中試驗結果進行對比，結果吻合良好。具體對比如圖6所示。

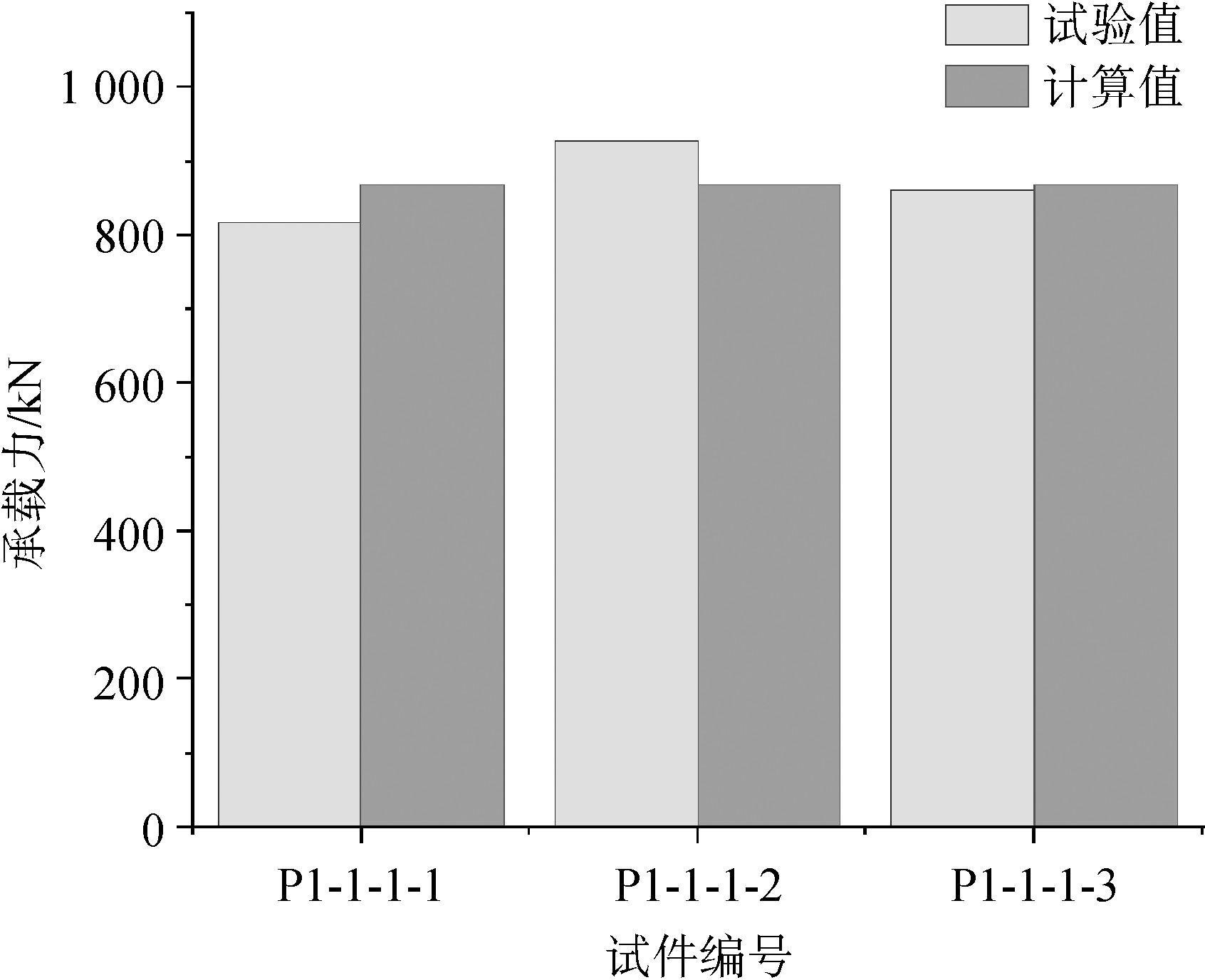

圖6 試驗值與計算值的對比 下載原圖
本文分析對比了普通混凝土(C55)和超高性能混凝土(UHPC)連接件的插入式試驗結果，形成以下結論。
(1)在普通混凝土(C55)和超高性能混凝土(UHPC)推出試驗中，均表現出貫穿鋼筋被剪斷的特征。在貫穿鋼筋破壞時，普通混凝土表面出現了明顯的裂縫，而超高性能混凝土表面無裂縫且無明顯的變化。
(2)使用超高性能混凝土?xí)r，開孔板連接件抗剪剛度和承載力都有提高。超高性能混凝土開孔板連接件實測承載力是普通混凝土開孔板連接件的1.2倍左右。
(3)通過既有開孔板連接件承載力公式的對比校核可知，鄭雙杰等提出的公式計算結果與本文試驗結果吻合相對較好。在此基礎上修正給出了適用于本項目參數特征的超高性能混凝土開孔板連接承載力計算公式，用于支撐設計。
