圖解鋼筋工程質量隱患

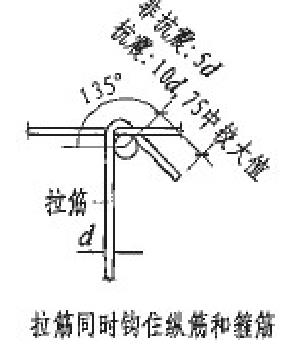

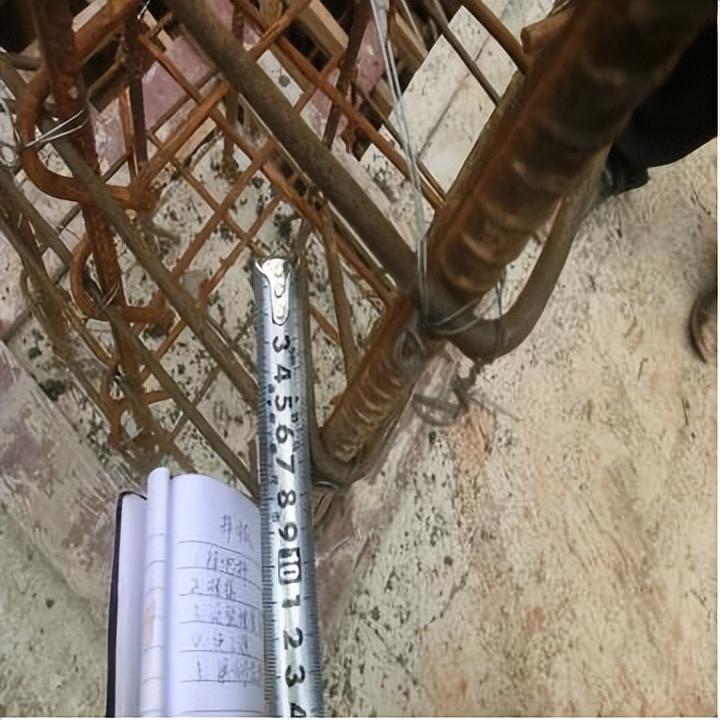

1、箍筋彎鉤的錨固長度不符合規范要求

圖集要求：如圖紙?jiān)O(shè)計有明確要求，應按圖施工，如設計圖紙未明確，參照16G101和18G901圖集做法，對于有抗震要求的拉筋彎起角度應不小于135度，平直段不小于10d或75mm中較大值。

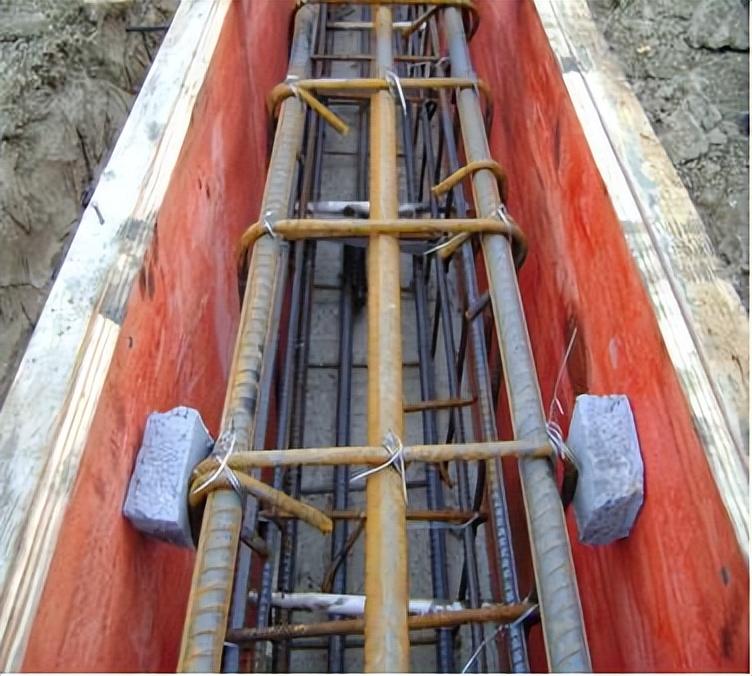

2、梁、柱鋼筋側向保護層墊塊缺失，易導致保護層不足、鋼筋籠偏位，影響結構的承載力、耐久性、防火等性能。

正確做法：應按設計和規范要求設置鋼筋保護層墊塊，用以保證鋼筋位置的正確。

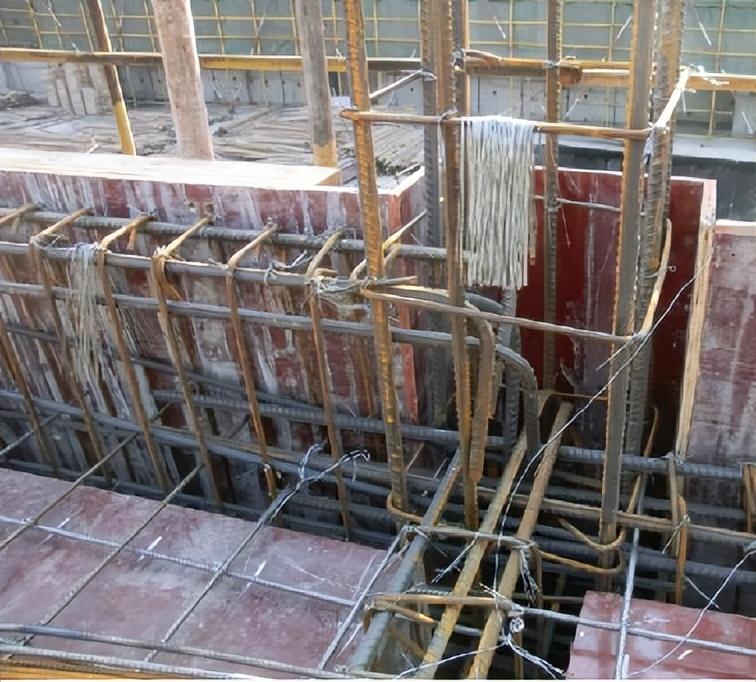

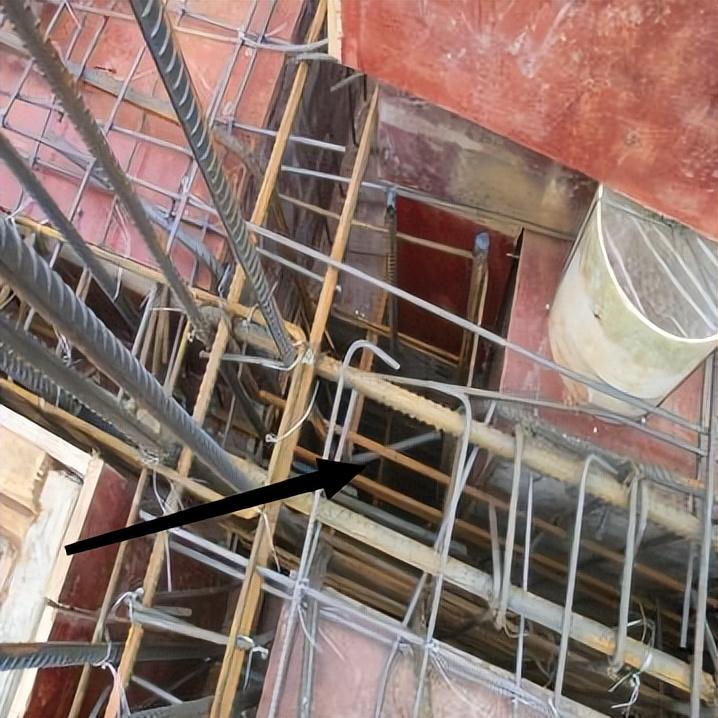

3、梁柱核心區柱箍筋有缺失、柱子收頭鋼筋未彎錨，隨意割斷不滿足圖紙?jiān)O(shè)計及規范要求。

正確做法：除設計要求外，應按照16G101圖集要求進行鋼筋綁扎安裝。

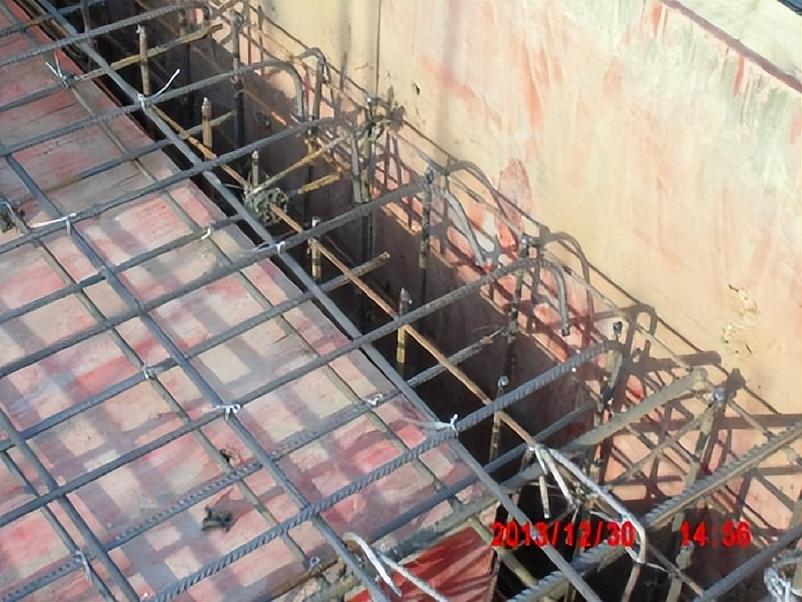

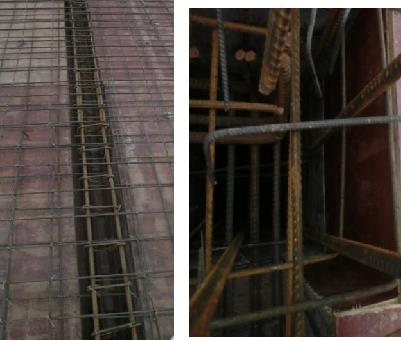

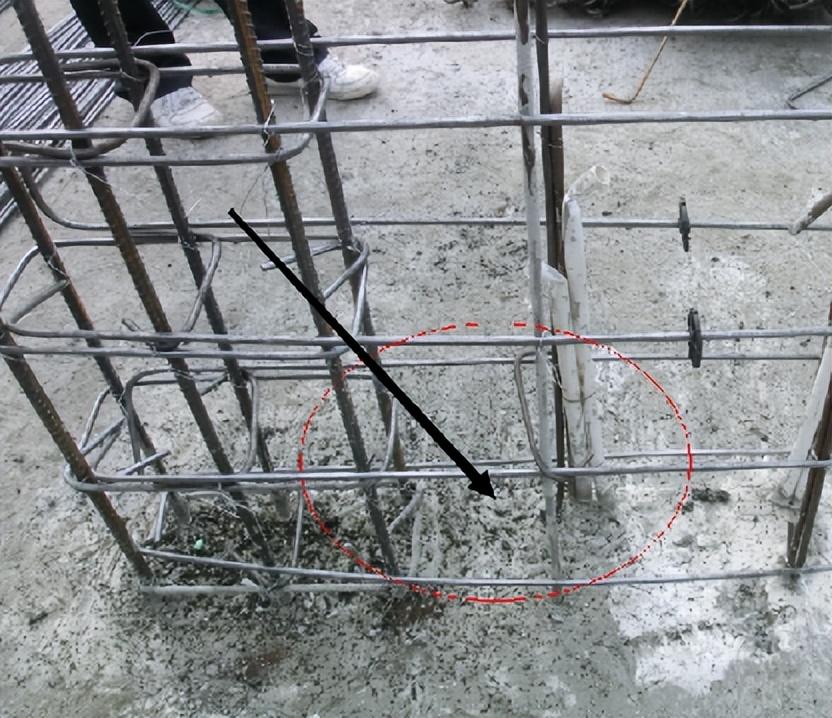

4、梁底箍筋漏綁扎；柱箍筋和主筋未綁扎，這種現象現場實際施工中經常發現而且還比較多，尤其是梁比較大時。

正確做法：箍筋四個角應在一個平面，箍筋開口應交互錯開，箍筋彎鉤彎心符合主筋直徑且與主筋綁扎到位，箍筋彎鉤應平行，彎鉤為135度。

5、柱筋嚴重偏位，未采取加強措施，影響到結構的承載力。

正確做法：按照?qǐng)D集要求進行鋼筋彎折，同時偏位嚴重的需要按照規范要求進行加固處理。

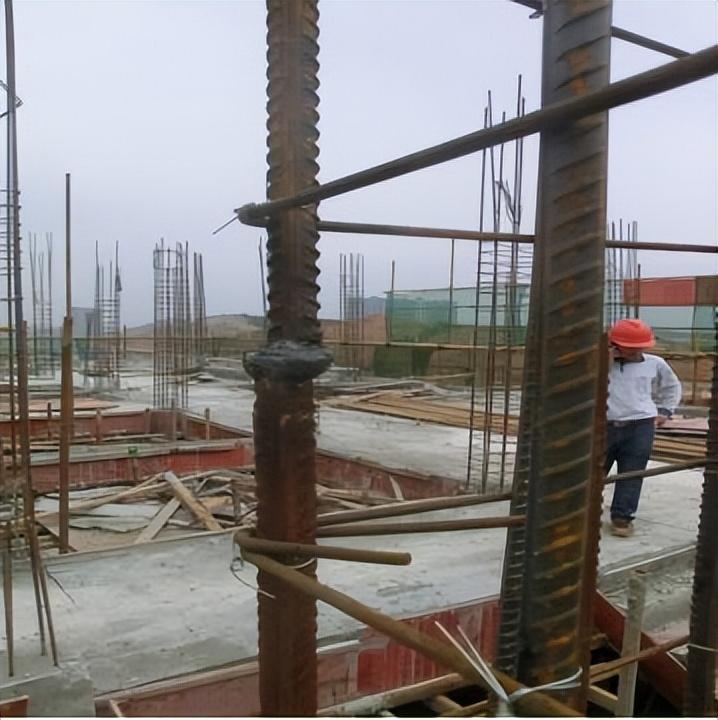

6、豎向鋼筋電渣壓力焊焊接接頭存在焊包不飽滿、偏心、夾渣等現象。

正確做法：根據鋼筋焊接規范要求：a、焊包均勻，突出部分最少高出鋼筋表面4mm;

b、電極與鋼筋接觸處，無明顯的燒傷缺陷；

7、剪力墻縱向分布筋間距大于設計要求；暗柱邊縱向分布筋未按規范要求加密設置。

正確做法：規范要求：暗柱與縱向分部筋間處應按規范要求設置一道鋼筋,間距同剪力墻鋼筋間距。

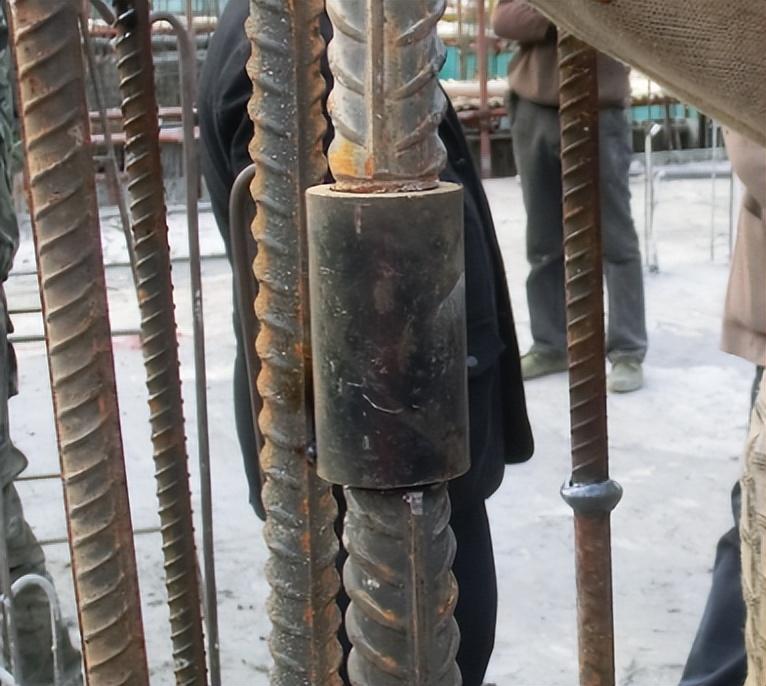

8、縱向鋼筋機械連接接頭外露絲扣不符合規范要求

正確做法：按規范要求：經擰緊后的直螺紋接頭應做出標記，單邊外露絲扣長度不應超過2P

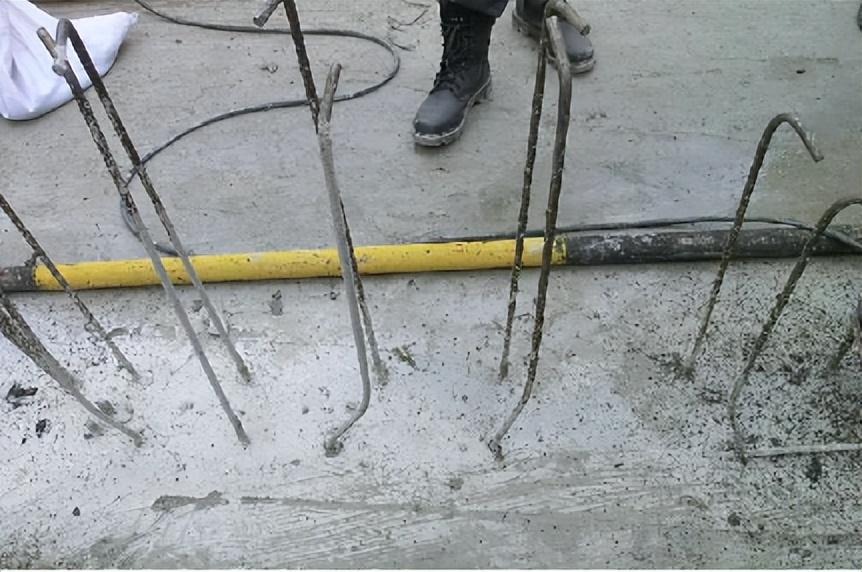

9、縱向鋼筋間距偏差超規范。

正確做法：按照?qǐng)D紙?jiān)O(shè)計要求設置鋼筋；如若出現以上情況可采取如下措施：1、針對剪力墻及暗柱豎向鋼筋偏位部位，根據現場實際情況按原設計的間距進行重新植筋處理。

2、植筋鋼筋型號同原設計鋼筋型號。

3、植筋深度為設計鋼筋型號的20d。

4、新植入鋼筋長度應滿足搭接長度的需要。

預防措施：混凝土澆筑前，對伸出的墻體鋼筋進行修整，并綁一道臨時橫筋固定伸出筋的間距。墻體混凝土澆筑時派專人看管鋼筋，澆筑完后，立即對伸出的鋼筋進行修整。

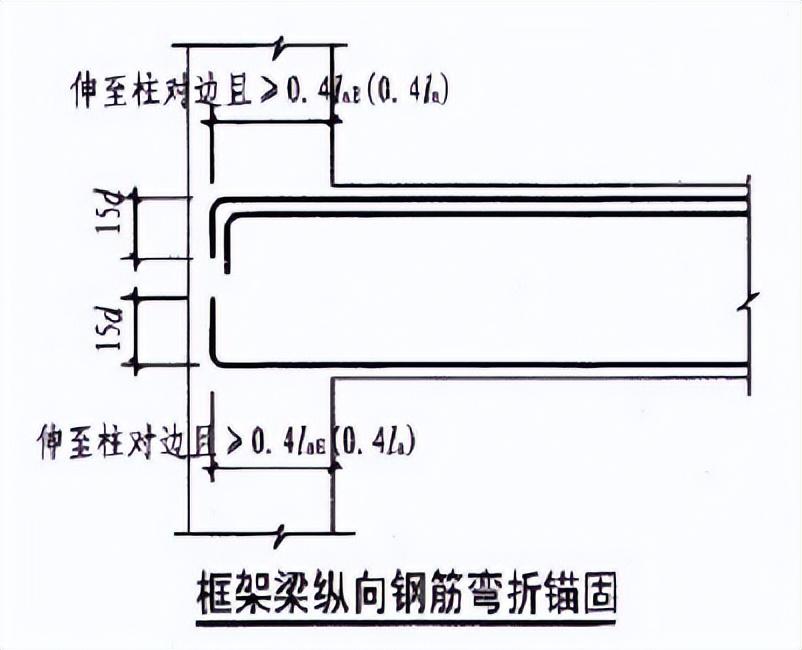

10、梁負彎矩鋼筋錨固不符合設計和規范要求

正確做法：梁端鋼筋錨固應滿足設計和規范要求。

11、鋼筋骨架偏差較大，現場隨意切割剪力墻豎向鋼筋。

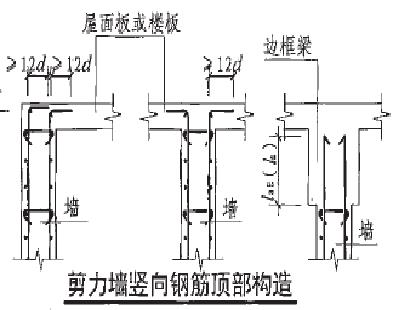

正確做法：規范要求：16G101要求剪力墻豎向鋼筋頂部封口構造如上圖。

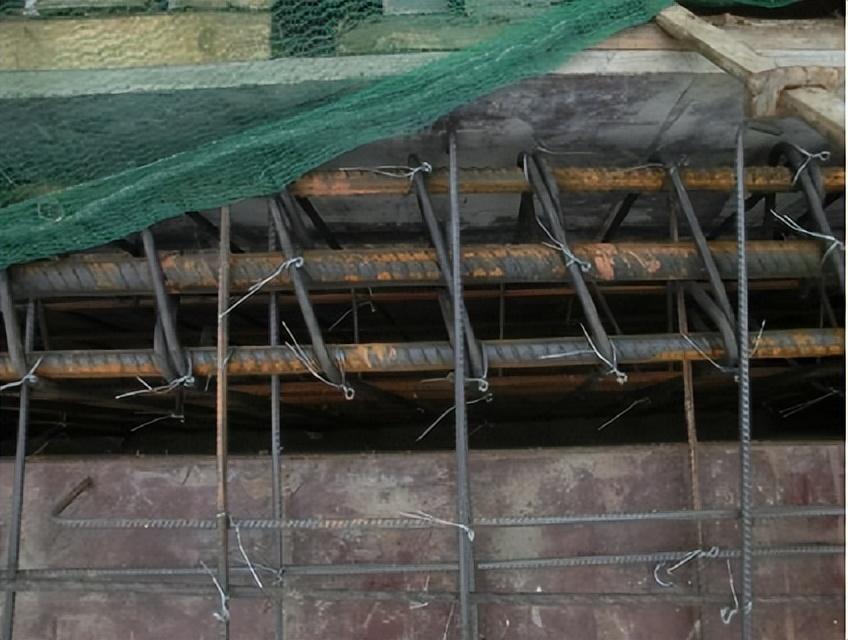

12、鋼筋骨架偏差較大，梁側由于無側向限位，導致鋼筋籠偏位；箍筋歪斜，減少梁鋼筋骨架截面尺寸 。

正確做法：應根據設計和規范要求，梁內箍筋應垂直于縱筋綁扎，確保梁鋼筋籠的截面尺寸
