造價大神教你做鋼筋工程算量，鋼筋工程量算量圖集7套，精華版

在工程造價中，鋼筋工程計算內容多、數量大、造價高，其工程量計算準確程度對工程總造價影響較大。因此，鋼筋工程量的計算是造價人員在算量工作中的重點與難點，它所耗用的工時及占工程造價的比重舉足輕重。

這份套資料依據現行規范、標準和制圖規則進行編寫，結合工程實際應用，全面介紹了鋼筋工程量計算的相關知識，并列舉了相關實例，內容豐富、實用性強。

本資料主要內容包括：柱鋼筋工程量計算，鋼筋工程量計算概述、基礎鋼筋工程量計算、剪力墻鋼筋工程量計算、梁鋼筋工程量計算、板鋼筋工程量計算、樓梯鋼筋工程量計算。

工程造價鋼筋工程量算量圖集

7種鋼筋工程量計算

柱鋼筋包括有：（1）柱鋼筋生根構造（2）底層鋼筋構造（3）中間層鋼筋構造（4）變截面鋼筋構造（5）插筋構造（6）鋼筋變化構造（7）頂層鋼筋構造（8）箍筋構造（9）非抗震框架柱鋼筋構造（10）框支柱鋼筋構造

柱基礎插筋計算

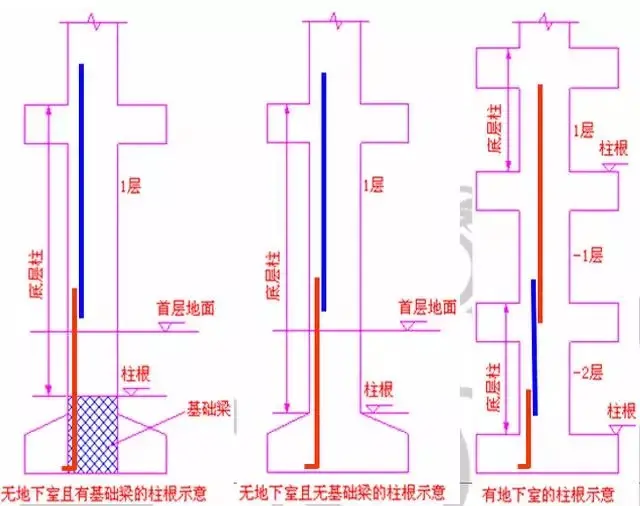

底層柱的柱根系指地下室的頂面或無地下室情況的基礎頂面；柱根加密區長度應取不小于該層柱凈高的1/3；有剛性地面時，除柱端箍筋加密區外，尚應在剛性地面上、下各500mm的高度范圍內加密箍筋。

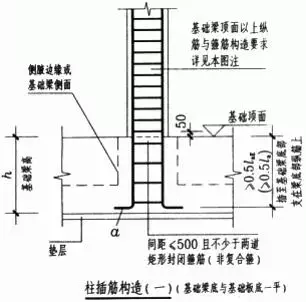

柱筏形基礎插筋計算

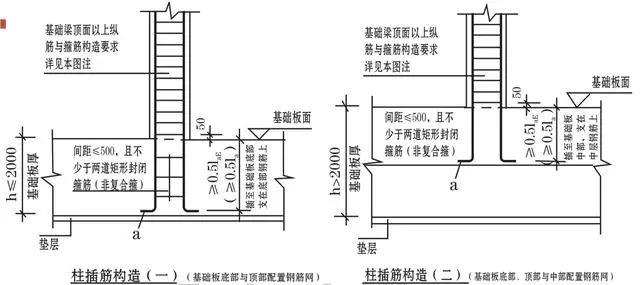

柱筏形基礎插筋計算

當柱插筋直錨長度>=Lae時柱中部鋼筋插至Lae深度時截?cái)�。芯柱基礎內插筋0.7Lae

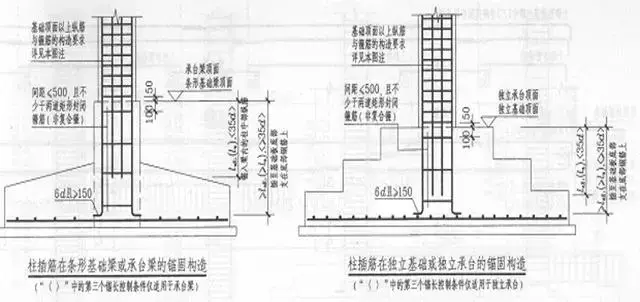

柱在獨基條樁基內插筋計算

當基礎為獨基條基樁基高度>= Lae時，柱中部插筋直錨Lae且>=35d.柱角插筋彎折長度=MAX（35D-直錨長度，6D，150）

柱的縱筋：基礎插筋；中間層縱筋（地下室縱筋；首層縱筋；標準層縱筋）；頂層柱縱筋；柱插筋。

柱的箍筋：箍筋組合方式；箍筋長度；箍筋根數

鋼筋計算所需參數：(1)基礎層層高(2)柱所在樓層高度(3)柱所在樓層位置(4)柱所在平面位置(5)柱截面尺寸(6)節點高度(7)搭接形式

柱基礎層鋼筋計算

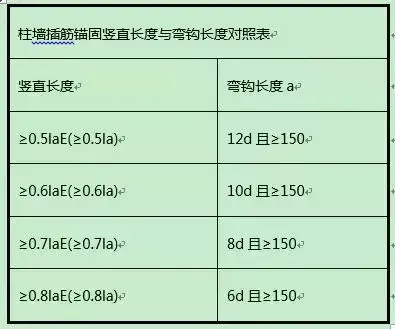

基礎插筋的計算公式：長度＝彎折長度a+錨固豎直長度+非連接區Hn/3+搭接長度Lle

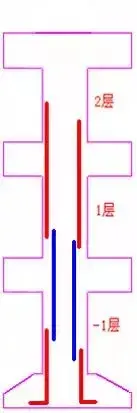

中間層柱縱筋計算

地下室：-1層縱筋長度＝-1層層高－1層非連接區Hn/3+1層非連接區Hn/3+搭接長度LlE；

首層：縱筋長度＝首層層高-首層非連接區Hn/3+二層非連接區max（Hn/6，Hc，500）+搭接長度LlE；

標準層：縱筋長度＝標準層層高-本層非連接區+上一層非連接區+搭接長度LlE.

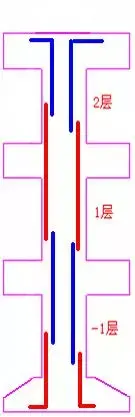

中間層柱縱筋計算

外側鋼筋長度：頂層層高－max{本層樓層凈高Hn/6，500，柱截面長邊尺寸（圓柱直徑）}－梁高＋1.5LaE；

內側縱筋長度：頂層層高－max{本層樓層凈高Hn/6，500，柱截面長邊尺寸（圓柱直徑）}－梁高＋錨固。

中柱錨固長度取值為：當柱縱筋伸入梁內的直段長<Lae時，則使用彎錨形式：柱縱筋伸至柱頂后彎折12d；錨固長度＝梁高－保護層＋12d；當柱縱筋伸入梁內的直段長≥LaE時，則為直錨：柱縱筋伸至柱頂后截?cái)�；角柱�?nèi)側鋼筋根數為：1根角筋，b邊鋼筋總數的1/2，h邊鋼筋總數的1/2.

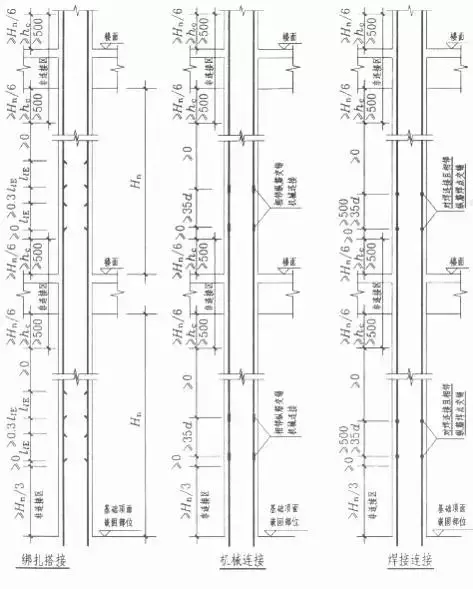

柱縱筋的連接：

柱縱筋的連接

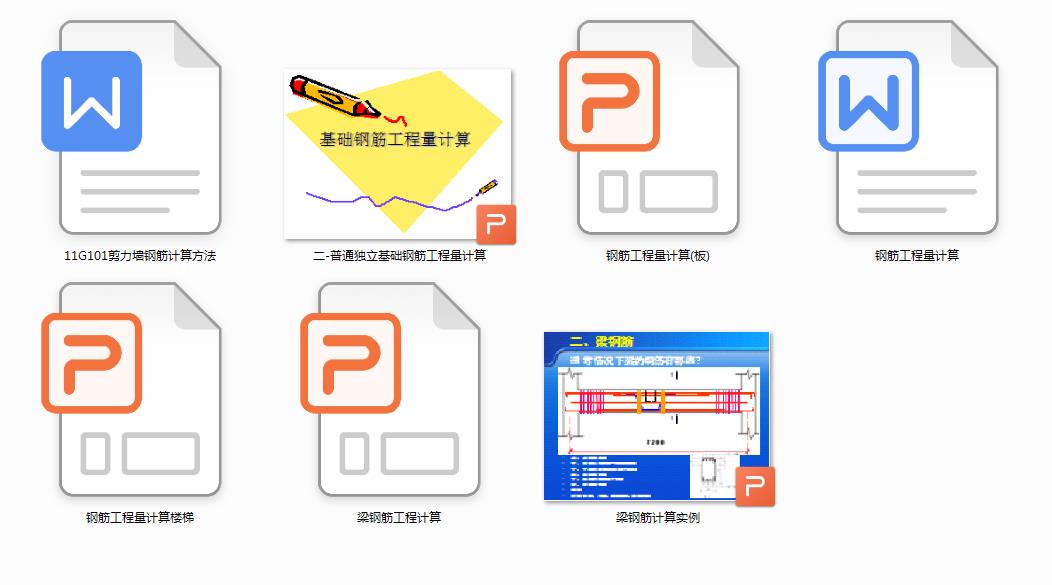

本資料根據最新的工程量計算規范及構造圖集進行編寫，內容全面，給出了各類構件鋼筋工程量計算的基本方法與計算公式，各種構件的工程量計算都附有實例進行講解，簡單實用。
