CAD圖紙中鋼筋字體顯示問號？CAD鋼筋符號咋輸入？

很多的CAD圖紙鋼筋字體，在自己的電腦上打開時不顯示或字體亂碼，亦或是在畫結構施工圖時，圖紙的鋼筋符號怎么打不出來？主要是因?yàn)槲覀兊腃AD缺少相關的字體、或者我們的字體樣式出現錯誤。下面我就來給大家來講解下如何讓問號顯示字體，以及鋼筋符號如何輸入，一起來看看吧。

1、下載鋼筋字體壓縮包之后，右鍵解壓到SHX鋼筋字體；

2、解壓之后，打開文件夾，Ctrl+A全選之后，Ctrl+C復制上；

3、找到桌面上的CAD，右鍵，點擊“打開文件所在的位置”；

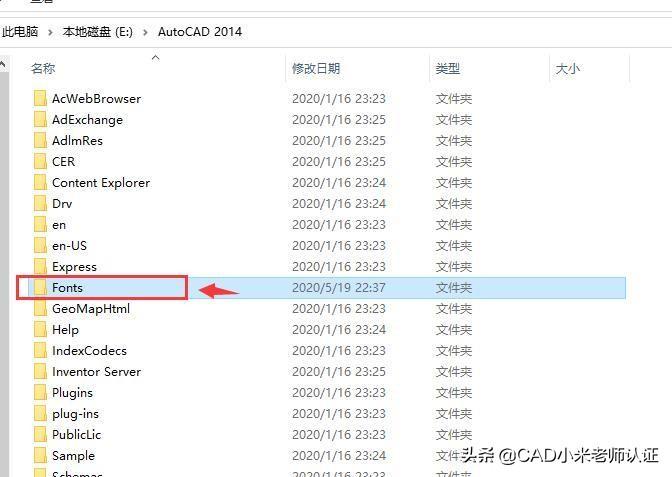

4、找到安裝目錄下的Fonts文件夾；

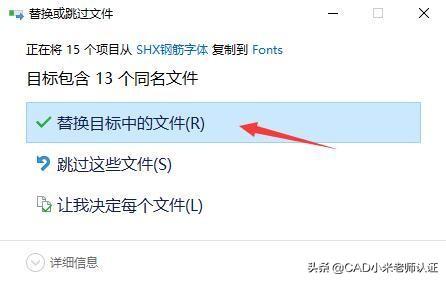

5、打開Fonts文件夾，Ctrl+V粘貼剛剛復制的SHX鋼筋字體；點擊替換目標中的文件；（ps：我之前已經安裝了很多字體）

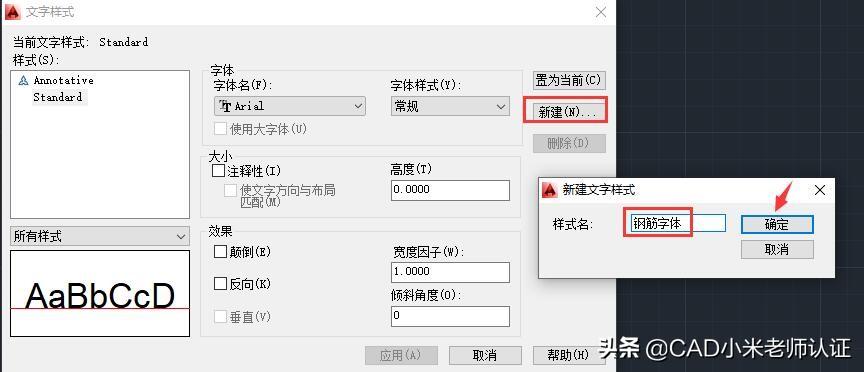

1、打開CAD，在命令行輸入快捷鍵ST，顯示文字樣式的窗口，點擊“新建”，創建一個樣式名為“鋼筋字體”的文字樣式，點擊確定。

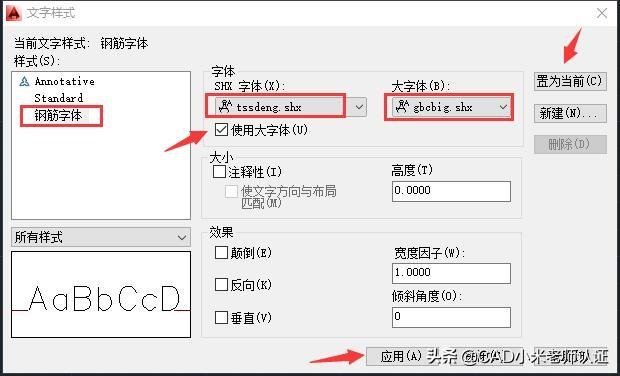

2、點擊樣式——鋼筋字體，將字體名選擇為“tssdeng.shx”，勾選上“使用大字體”，大字體選擇“gbcbig.shx”，點擊置為當前，應用，關閉。

以上設置完成后，需要關閉CAD，重新開啟CAD。

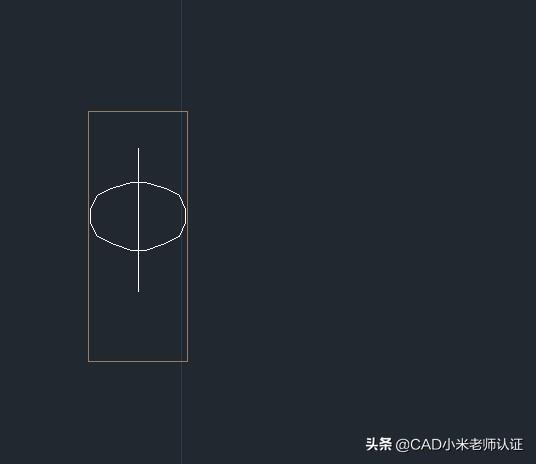

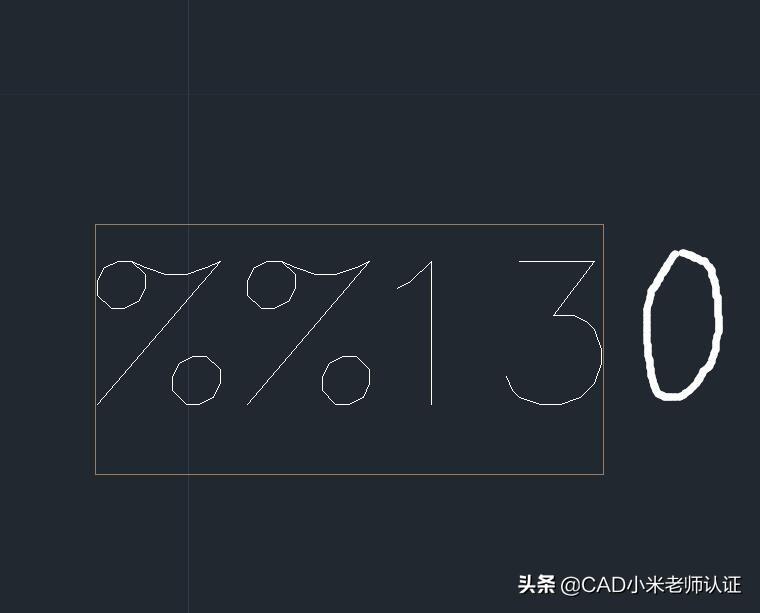

1、在命令行輸入快捷鍵DT，創建“單行文字”，在文本框內輸入需要的鋼筋符號，例如一級鋼，輸入%%130，直接就出來一級鋼筋符號了。

劃重點——CAD鋼筋符號一覽表：
