鋼筋混凝土受彎構件（六）正截面、斜截面受彎承載力圖

一、正截面受彎承載力圖（材料圖）

所謂正截面受彎承載力圖，是以各截面實際配置的縱向受力鋼筋所能承受的彎矩設計值為縱坐標，以相應的截面位置為橫坐標，所作出的彎矩圖。它反映了沿梁長度方向各正截面的彎曲抗力，故亦稱為抵抗彎矩圖（材料圖）。

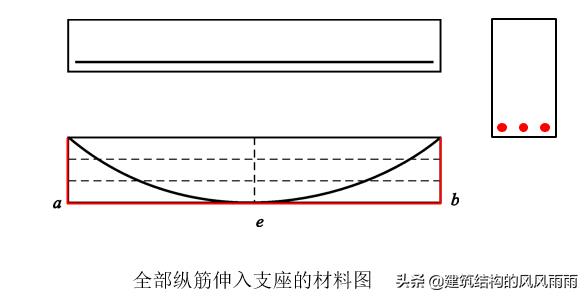

（1） 當縱筋全部伸入支座時

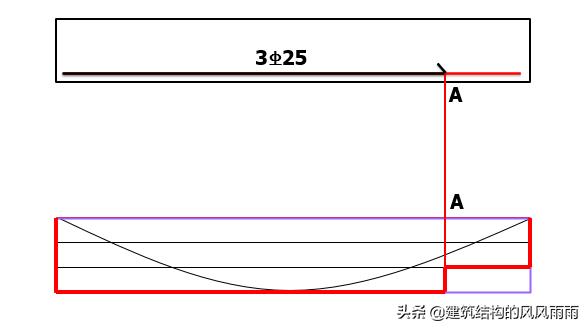

（2） 下皮鋼筋部分縱筋截斷

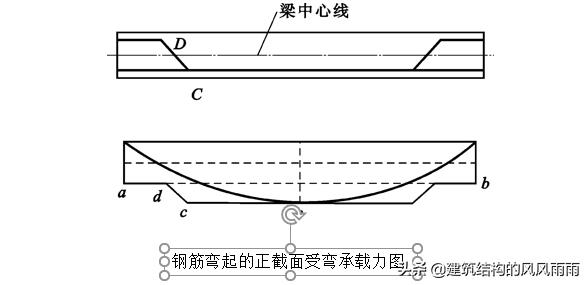

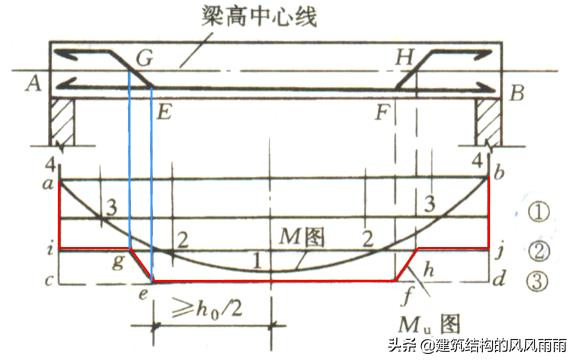

（3） 部分縱筋彎起

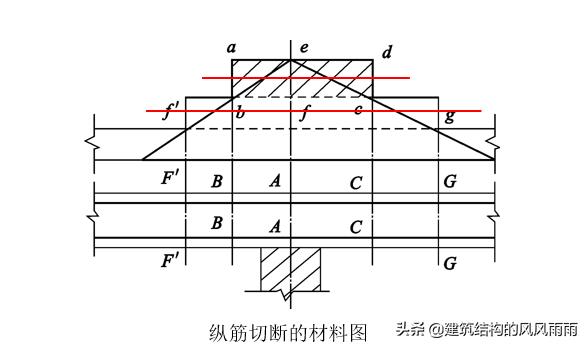

（4） 支座部分縱筋截斷

縱筋不宜在受拉區(qū)截斷，但承受支座負彎矩的縱筋可在適當位置部分截斷。截斷處的抵抗彎矩將發(fā)生突變，其值為Mui=Asi/AsMu。 正截面承載力圖：

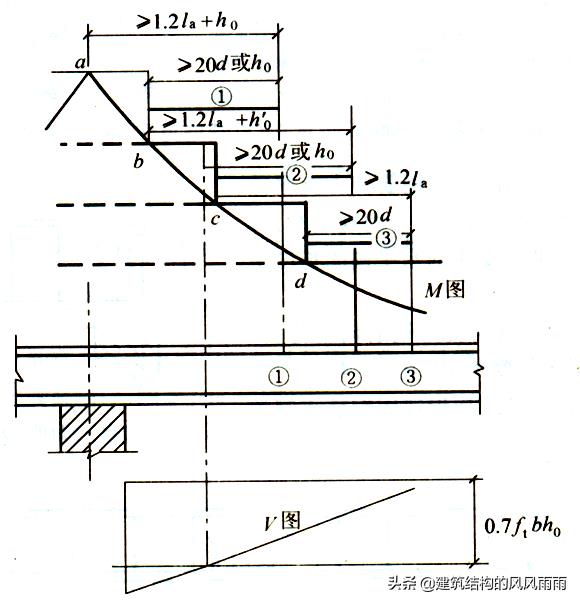

伸出理論截斷截面要符合：

正截面承載力圖（材料圖）的作用

（1） 反映材料利用程度；

（2） 確定縱筋的彎起位置和數(shù)量；

（3） 確定縱筋的截斷位置。

二、斜截面受彎承載力的縱向鋼筋的彎起位置

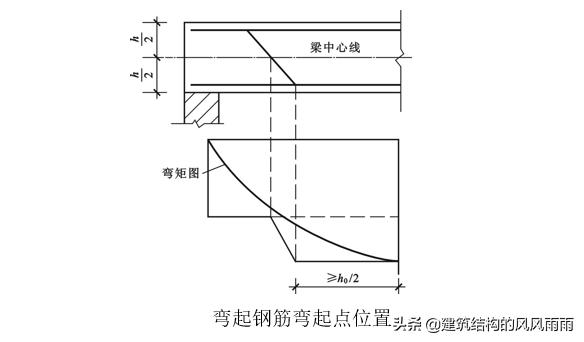

在梁的受拉區(qū)中，彎起鋼筋的彎起點，可在按正截面受彎承載力計算不需要該鋼筋截面面積之前彎起；但彎起鋼筋與梁中心線的交點，應在不需要該鋼筋的截面之外；同時，彎起點與按計算充分利用該鋼筋的截面之間的距離，不應小于h0/2。
