用鋼量對比分析系列

一

設計師疑問

框架梁單工況內力基本一致，支座負筋和梁跨中受拉配筋結果也一致，但是支座位置的底筋PKPM顯示的結果較YJK大。

YJK

PKPM

二

結論

1. 就對比的框架梁而言，兩個軟件從內力分析到構件配筋設計的處理均一致。

2. 圖面輸出數據的差異原因，在于默認情況下取值規則不同，看到的結果自然就不同。

3. YJK軟件中默認的結果是偏小的，但是可以通過參數設置得到和SATWE同樣大的結果，只是默認的結果看上去比SATWE的小。

4. 直接采用計算結果的圖形數據繪制施工圖不妥，梁施工圖中的處理PKPM和YJK軟件均考慮規范和圖集的要求，更全面合理。

三

問題原因分析

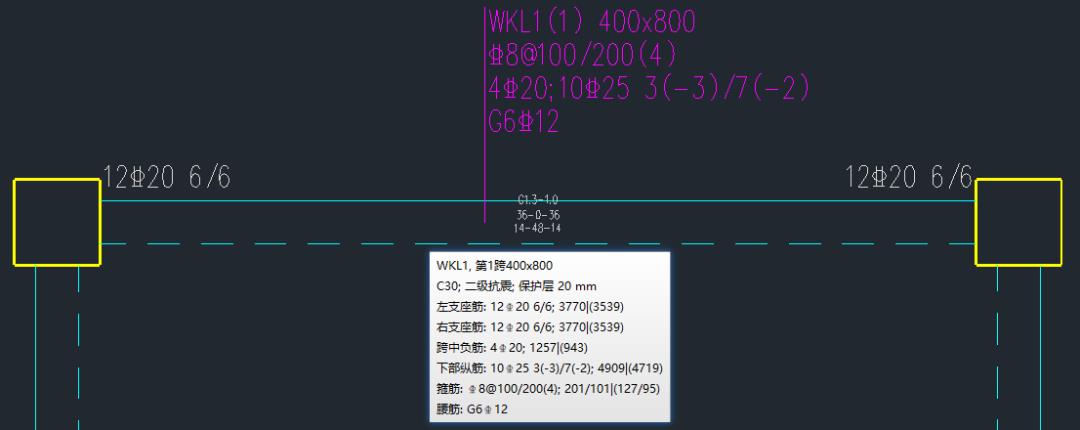

單跨框架梁，在截面尺寸、梁跨度、荷載等條件完全一致的情況下，PKPM在梁支座位置的底筋結果偏大，如下圖對比所示，圖面輸出的數據直觀比較，PKPM的結果要大200mm2。而其它位置的結果基本一致。

YJK

PKPM

比對構件信息中的詳細結果。這根框架梁基本是由豎向荷載組合控制的構件，各個截面的組合內力設計值以及對應的配筋結果基本都一致。那么可以說明在內力分析和構件設計階段，兩個軟件對這根框架梁的處理是一致的。

YJK

PKPM

由此也就可以判斷，引起差異的原因應該在于圖面輸出的數據取值規則不同。根據對構件信息中給出的截面配筋面積詳細結果的比較，可以總結出對于這根兩端剛接框架梁圖面輸出的數據取值規則，對比如下。

YJK

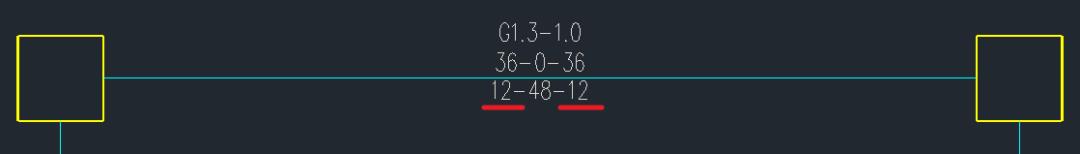

12—48—12

1截面—max（2截面~8截面）—9截面

PKPM

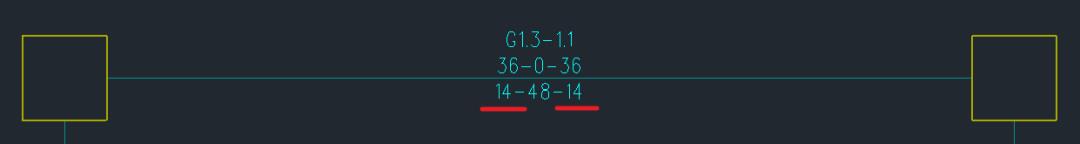

14—48—14

max（i截面，1截面）—max（2截面~6截面）—max（7截面，j截面）

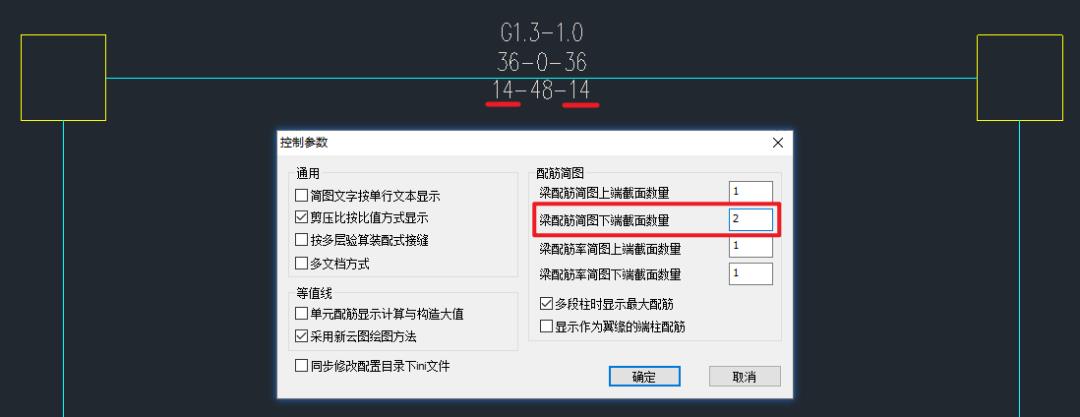

在YJK中，“梁配筋簡圖下端截面數量”的參數默認設置為1，故圖面輸出的梁支座位置底筋數據僅考慮左右兩個端部節點位置截面。如果將參數值設置為2，則YJK中圖面輸出的數據和PKPM一致。

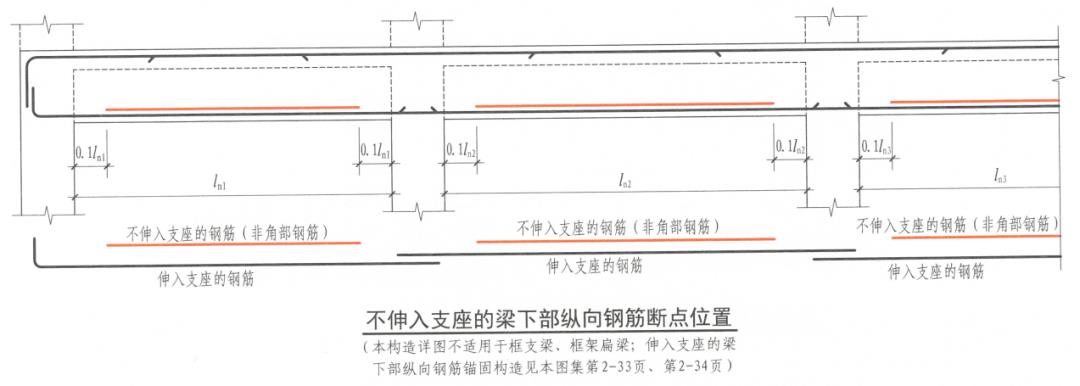

梁支座位置的底筋結果主要用于判斷底筋截斷的數量。按照22G101圖集的相關要求，如下圖所示，不伸入支座的梁下部縱向鋼筋斷點位置取0.1倍梁凈跨位置，并非在端節點位置。所以直接采用計算結果中圖面輸出的數據來判斷梁底筋可以截斷的鋼筋數量是欠妥的。

對比兩個軟件在施工圖中自動生成的實配鋼筋，如下圖所示，梁底實配鋼筋和鋼筋截斷的處理是一致的。YJK在施工圖的配筋簡圖中可以看到梁支座底筋的計算結果為14cm2，和PKPM在計算結果中輸出的一致。但從底筋實配鋼筋截斷數量判斷，應該不是按14cm2來確定的。由于在構件TIP提示中并未輸出梁支座底筋的計算結果，故無法判斷YJK的具體處理規則。

YJK

PKPM

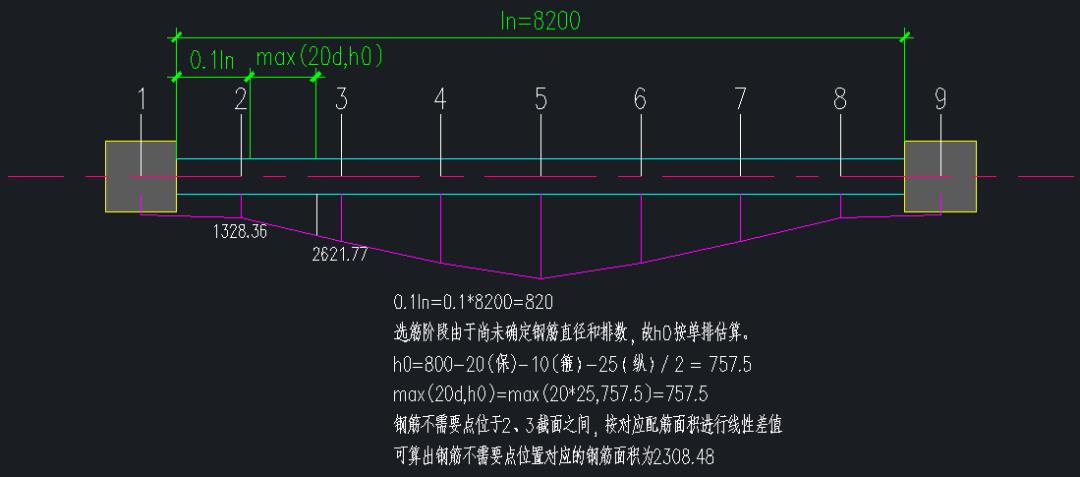

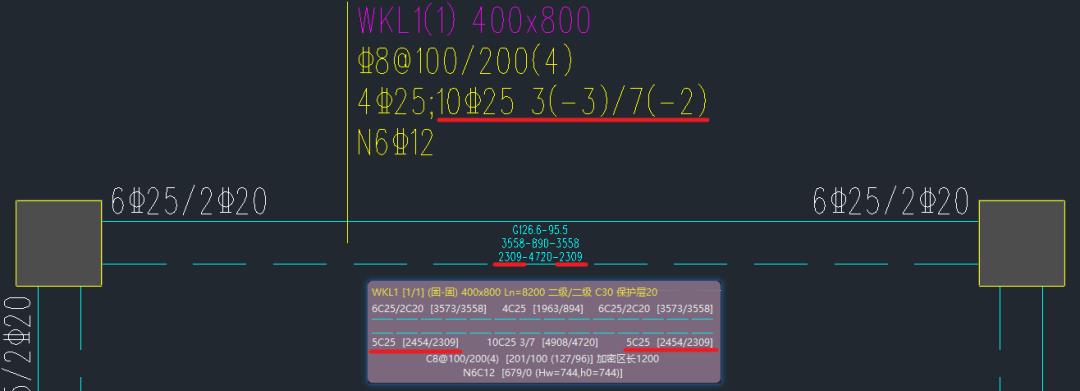

在PKPM梁施工圖中，構件TIP提示明確輸出了各個位置的計算和是實配鋼筋面積，由上圖可見，梁端支座底筋的選筋面積為2309mm2。在PKPM梁施工圖中，程序除可以考慮圖集上對于鋼筋斷點的位置要求外，還參照混凝土規范9.2.3條要求確定梁底縱向鋼筋的不需要點。并以縱筋不需要點位置對應的鋼筋面積作為依據進行梁底實配鋼筋的截斷。具體計算確定方法如下圖所示。
