鋼筋圖集中Lab、LabE、La、LaE的關系

大家好，我是王工，今天和朋友們聊一聊16G101圖集中錨固長度Lab、LabE、La、LaE的關系。

Lab表示為受拉鋼筋基本錨固長度；

LabE表示為抗震設計時受拉鋼筋基本錨固長度；

La表示為受拉鋼筋錨固長度；

LaE表示為受拉鋼筋抗震錨固長度；

根據混凝土設計規范8.3條之規定：

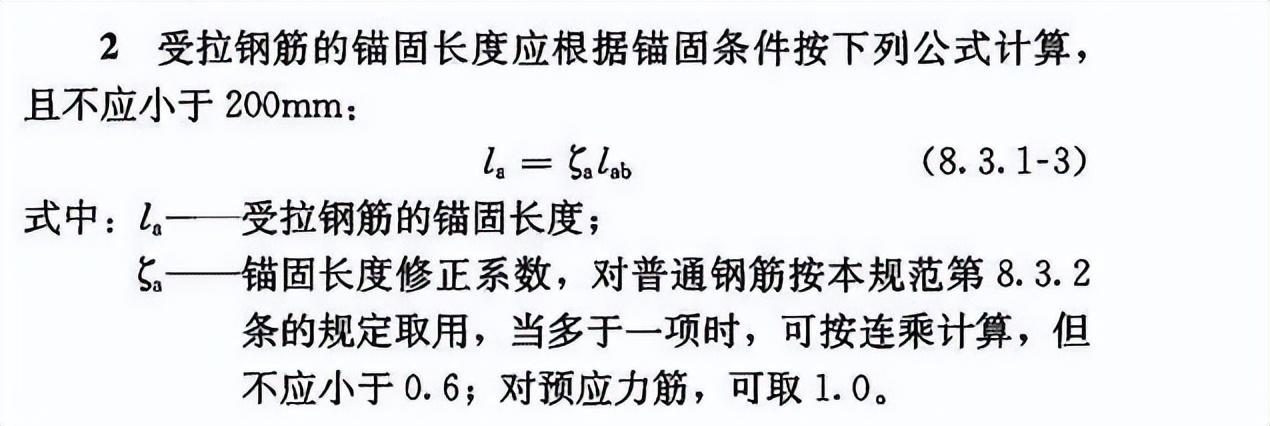

（計算公式）

（修正系數）

結合16G101圖集可以得出，錨固長度La≈Lab*（ζa）修正系數，抗震錨固長度LaE≈LabE*（ζa）修正系數，但是為了減少爭議讓錨固長度更加精確，16G101中刪除了不同抗震等級的修正系數（1.15和1.05）及鋼筋直徑25mm以上時的修正系數1.10，這樣就確保了錨固長度的唯一性，直接通過圖集就可以查詢，方便快捷，在一定程度上比11G101圖集有一定的提升，以上是我對錨固長度的一點認識，若有不同見解，請朋友們?cè)谠u(píng)論區留言，交流經驗知識！
