施工圖的識讀是施工、造價、管理人員必備的基本技能，還看不懂施工圖的，怕不是在挑戰領導的底線，如何輕松看懂施工圖，還得看老師傅私藏的識圖神器。

今天就分享給大家老師傅私藏的鋼筋混凝土結構施工圖的識讀，內容包含：結構施工圖識讀概述、梁平法施工圖、柱平法施工圖、板平法施工圖、樓梯平法施工圖等，內容全面，講解詳細，圖文并茂，值得學**參考。

鋼筋混凝土結構施工圖的識讀

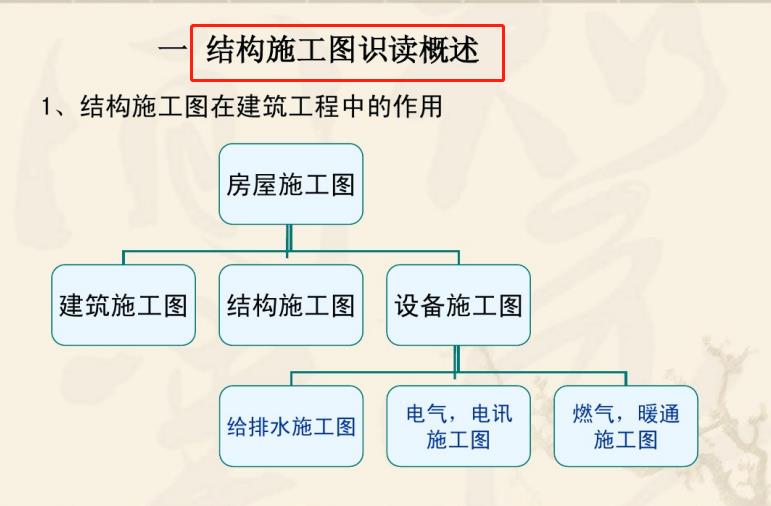

結構施工圖識讀概述

結構施工圖在建筑工程中的作用：

◆結構施工圖是表達房屋承重構件的圖樣；

◆實現其他專業，例如建筑，給排水，暖通電氣等的功能需求；

◆用來作為施工，質檢，及編制預算的依據。

平法表示

詳圖法表示

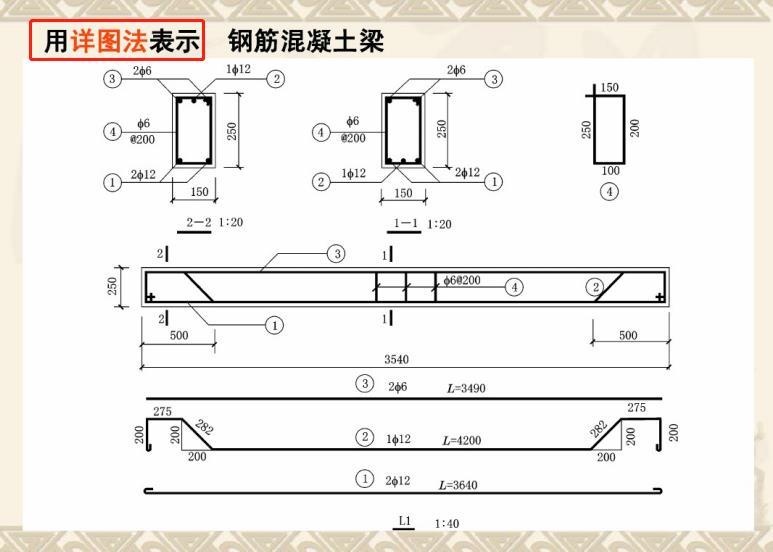

詳圖法:

優點：識圖方便，結構尺寸，配筋，構造都能夠通過圖形表達出來。缺點：繪圖工作量很大，出圖量大，且某一張圖出錯，就會影響與之相關的其他圖，修改繁瑣。導致設計效率低下。適用范圍：常用于基礎詳圖的配筋，雨篷，陽臺，女兒墻等結構構件的配筋表達，以及形狀復雜的結構構件，如設備基礎等。

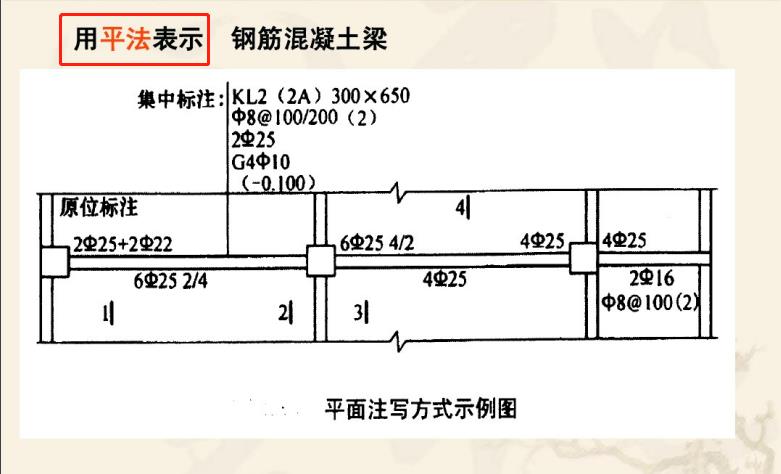

平法:

優點：用數字化，符號化來表達結構。圖面簡明，清晰。設計繪圖工作量小。

缺點：需要掌握平法知識才能夠讀懂施工圖。鋼筋的錨固，搭接等構造，需要查看平法圖集，才能夠得知。適用范圍：廣泛采用，用于表達，梁，板，柱，剪力墻等結構構件的配筋。

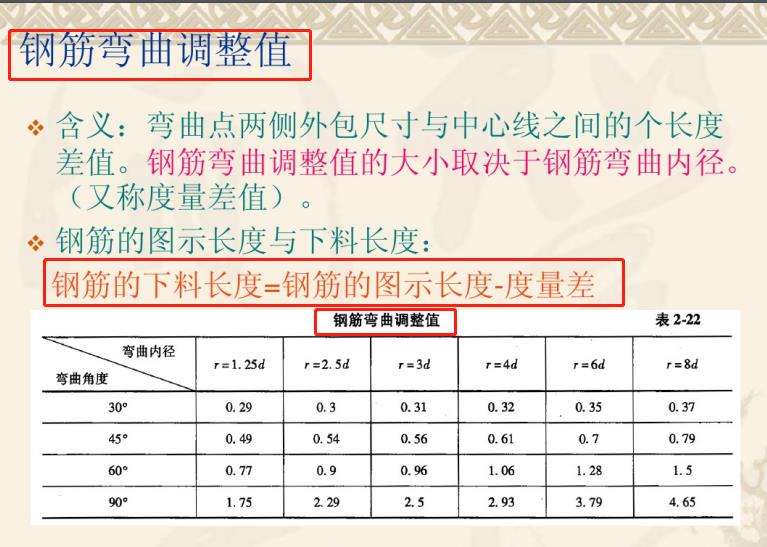

鋼筋彎曲調整值

架立筋與受力筋搭接

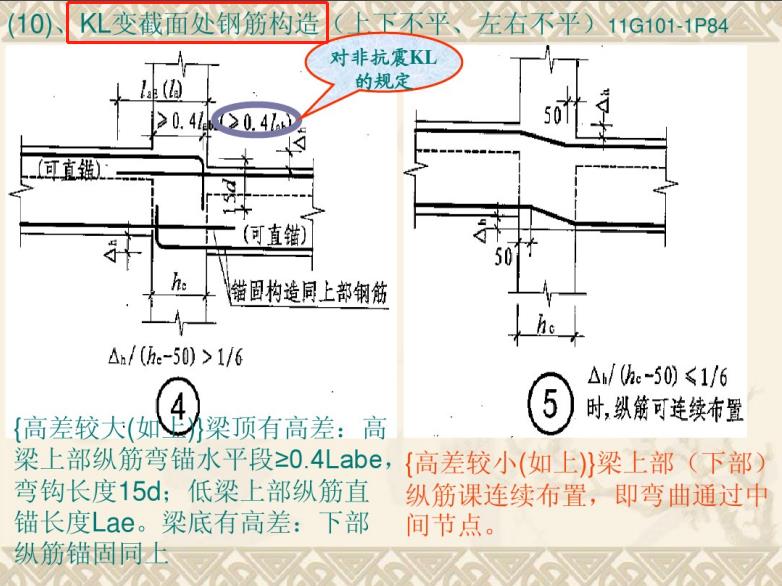

鋼筋構造

鋼筋構造

看了鋼筋混凝土結構施工圖的識讀，相信能夠輕松學會，還有可能從小白變鋼筋識圖大神，講解詳細，值得一看！
