建筑工程主體結構鋼筋施工有哪些質量通�。咳绾畏乐危�

通病現象1：

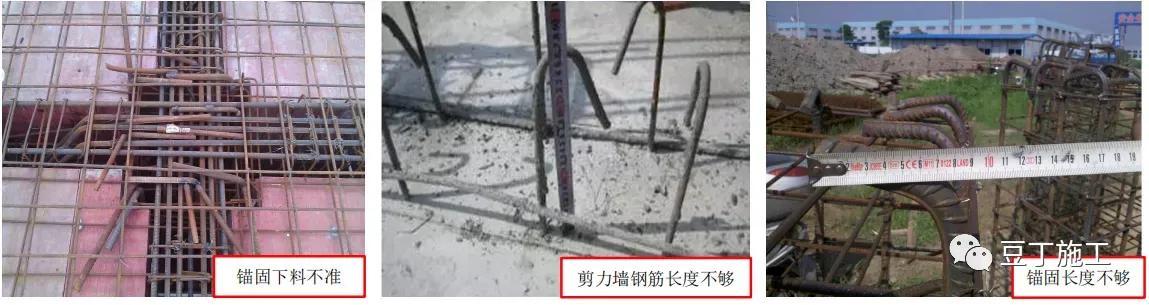

框架柱鋼筋錨固、接頭位置不當

關注要點

1、中柱頂部縱筋錨固可向里或向外彎折 12d，也可用錨頭錨板，直錨長度夠時可不做彎錨；邊柱外側縱向鋼筋可彎 入梁內做梁上部縱向鋼筋，或?qū)⒘荷喜靠v筋伸入柱內，按照?qǐng)D集節點要求進行錨固；

2、上柱與下柱相連時，若上下柱鋼筋根數不同，根數較多的鋼筋分別從樓面或梁底起算錨固長度 1.2Lae；

3、上柱與下柱相連時，若上下柱鋼筋直徑不同，直徑較大的鋼筋伸入直徑較小的一側柱中，接頭位置宜在直徑較小柱中；

4、相鄰縱向鋼筋連接接頭位置應相互錯開，在同一截面內鋼筋接頭面積百分率不宜大于 50%。

通病現象2：

剪力墻鋼筋錨固、接頭位置不當

關注要點

1、墻體水平筋必須伸入端柱對邊豎向鋼筋內側位置，然后彎折；墻體水平筋伸入端柱的直錨長度≥Lae 時，可不必 彎折，但必須伸至端柱對邊豎向鋼筋內側位置；

2、剪力墻豎向鋼筋伸入板頂后，水平彎折 12d，當直錨長度≥Lae 時，可不彎錨；

3、一、二級抗震等級非底部加強部位或三、四級抗震等級或非抗震剪力墻豎向分布筋可在同一部位搭接，搭接長度 為 1.2Lae。

通病現象3：

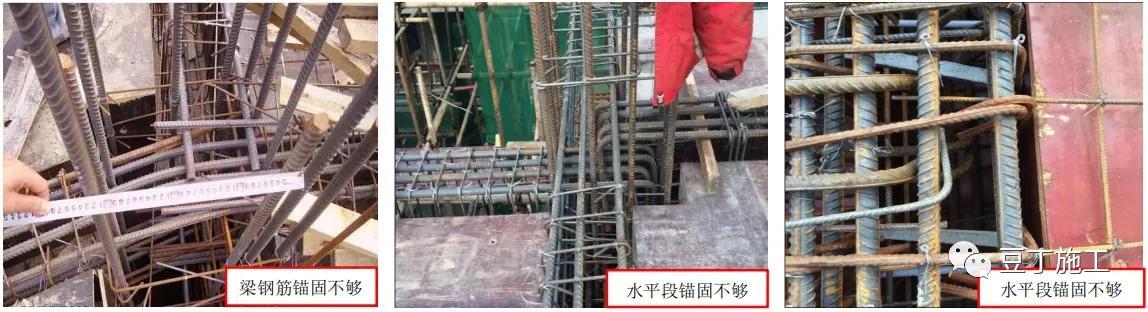

框架梁鋼筋錨固、接頭位置不當

關注要點

1、中間支座 KL 梁直錨段從柱邊起算，且≥Lae；

2、邊支座 KL 上部鋼筋伸至柱外側縱筋內側，且≥0.4Lae，向下彎錨 15d，WKL 不同之處是向下彎錨至梁底；

3、梁上部通常筋連接位置宜在跨中 ln/3 范圍內，梁下部鋼筋連接位置宜在支座 ln/3 范圍內，同一連接區段接 頭率不宜大于 50%。

通病現象4：

板鋼筋錨固、接頭位置不當

關注要點

1、縱筋在端支座應伸至支座（梁或剪力墻）外側縱筋內側后彎折 15d，當直段長度≥La 時可不彎折；

2、中間支座處鋼筋應伸過梁中心線且≥5d；

3、抗裂構造鋼筋自身及其與受力主筋搭接長度為 150，抗溫度筋自身及其與受力主筋的搭接長度為 Ll。

通病現象5：

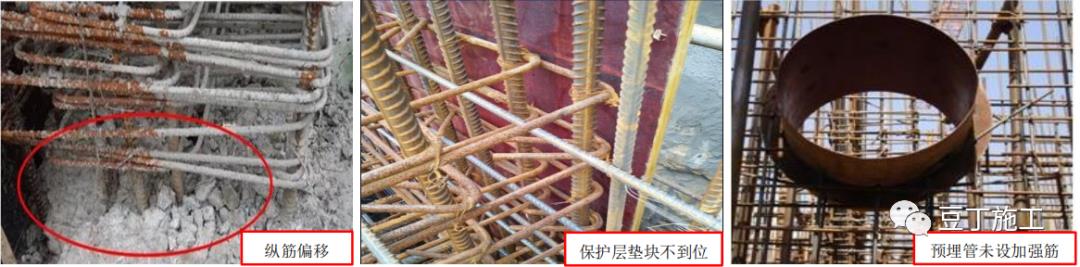

墻體豎向鋼筋移位

原因分析

1、 出板面鋼筋固定不到位

2、 梁筋過密，迫使墻柱筋移位

3、 墻柱筋不垂直、扭轉，插筋未校正

防治措施

1、復雜鋼筋節點翻樣設計

2、加強鋼筋放線定位

3、出板面插筋應及時校正，綁扎或點焊限位箍固定牢固:

通病現象6：

變截面插筋漏埋

原因分析

1、 未全面看圖，上下層圖紙未對照結合

2、 檢查不到位，未安排專人檢查插筋位置、數量

防治措施

1、 應仔細看圖讀圖，尤其是柱子變截面、變直徑樓層

2、 工序交接前，安排專人檢查插筋位置、數量:

通病現象7：

墻柱鋼筋保護層不到位

原因分析

1、 保護層墊塊強度不夠，受力破損

2、 保護層墊塊安置不到位，造成傾斜、脫落

3、 鋼筋扭轉、偏斜，造成一側保護層過厚

4、 箍筋、拉鉤尺寸不準確，使鋼筋內收，保護層加厚

防治措施

1、 大直徑鋼筋保護層墊塊宜采用細石砼制備

2、 墊塊應綁扎于鋼筋交叉點上，防止翻滾、脫落

3、 豎向鋼筋綁扎完后，應校正，不傾斜、扭曲

4、 箍筋、拉鉤尺寸下料應準確，綁扎應牢固

通病現象8：

洞口或預埋管處加強筋 設置不到位

原因分析

1、 鋼筋綁扎后，水電工埋管切斷鋼筋未做加強處理

2、 對洞口加強筋構造形式不熟悉

防治措施

1、 水電工切割開的洞口應及時通知土建進行處理

2、 認真按洞口加強筋大樣進行施工

3、 隱蔽前進行著重檢查

通病現象9：

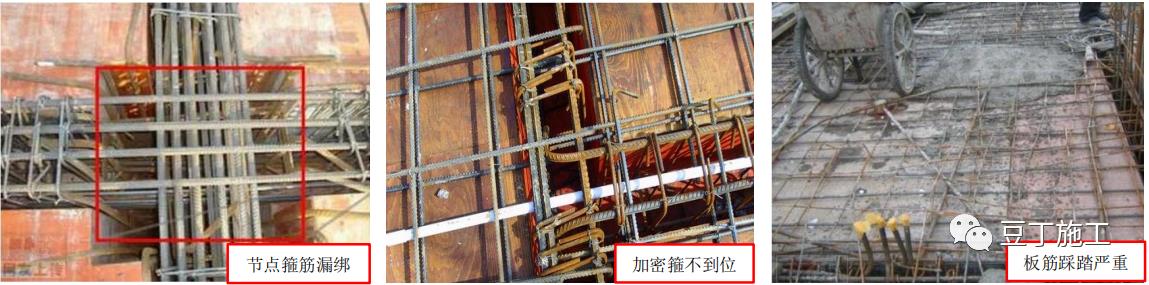

節點鋼筋漏綁

原因分析

1、 節點區鋼筋較密，層次較多，不易綁扎

2、 鋼筋超出板面，將已綁好的鋼筋強行砸低，造成松扣、 脫落

3、 先封閉模板，造成箍筋無法綁扎

防治措施

1、復雜鋼筋節點翻樣設計

2、對復雜區域的鋼筋，先綁扎完畢后，再封閉模板

3、加強對二排筋的綁扎固定，防止脫落

4、澆筑前派專人檢查，對漏綁的進行補綁:

通病現象10：

主次梁交接處加密箍設置不到位

原因分析

1、 未離梁邊 5cm 處設置第一道附加箍

2、 附加箍設置未結合原箍筋配置設置 3、 附加箍設置在次梁上

防治措施

1、主次梁相交的地方，由于次梁傳來的集中力較大，為克服剪力不利 影響，在主梁上連續設置 3 道附加箍筋，原箍筋正常設置

2、若相交處為等高梁，則在兩條梁上同時設置附加箍筋

3、若設計有要求時，按照設計要求附加箍筋道數:

通病現象11：

樓板面筋踩踏變形

原因分析

1、 支座負彎矩筋馬蹬間距大、數量少，距離根部過

2、 混凝土澆筑過程中，踩踏變形，未設專人及時修復

3、 混凝土澆筑時未編制方案或未按方案執行

防治措施

1、 板筋綁扎時上部受力筋在上面，下部受力筋在下面

2、 綁扎的時候，面筋、支座負筋必須滿扎

3、 合理設置馬蹬數量、位置，保證面筋位置

4、 混凝土澆筑時，鋼筋工及時修復校正被踩踏面筋

通病現象11：

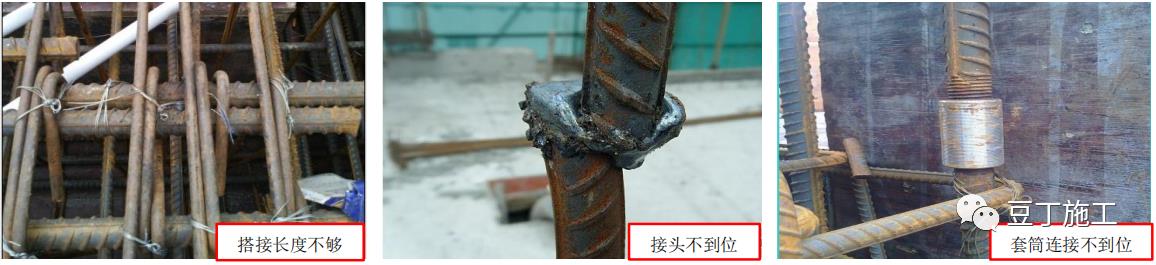

鋼筋搭接長度不夠或搭接區 箍筋設置不到位

原因分析

1、 對搭接縱筋的受力屬性不清楚

2、 對連接區域的長度不清楚

3、 對搭接區的箍筋配置不清楚或忽略

防治措施

1、 了解所搭接鋼筋的受力屬性，架立筋的搭接長度為 150，縱向受拉鋼筋、 受扭鋼筋搭接長度為：Lle 或 Ll，根據接頭率來判別搭接修正系數

2、 熟悉同一連接區段的長度，綁扎搭接為 1.3Ll，機械連接為 35d 且≥500

3、 在搭接區范圍內箍筋應全段加密:

通病現象12：

電渣壓力焊接頭質量差

原因分析

1、 鋼筋端部歪扭不正，在夾具中夾持不正

2、 夾具長期使用磨損，造成上下不同心

3、 頂襯時用力過大，造成上鋼筋晃動或移位

4、 夾具過早放松，接頭未及冷卻，上鋼筋傾斜

5、 焊接時電流太大，通電時間過長

防治措施

1、 鋼筋端部在焊接前應校正平整

2、上下鋼筋在夾具內應同心，焊接過程中保持上下鋼筋垂直和穩定

3、頂襯鋼筋時，用力應均勻適當，不得過大

4、按較小直徑鋼筋選擇參數，選擇合適焊接電流和通電時間

5、焊接完畢后，不要立即拆下夾具，應適當停留 2min 再卸:

通病現象13：

直螺紋套筒連接不牢固

原因分析

1、 直螺紋接頭端部不平整，斷面與軸線不垂直

2、 直螺紋加工不到位，車絲數不夠

3、 直螺紋接頭銹蝕

4、 現場安裝時未用力矩扳手?jǐn)Q緊

防治措施

1、直螺紋加工時應將斷面處理平整，不翹曲、飛邊

2、按照鋼筋直徑大小加工足額車絲數

3、柱子豎向插筋后，應及時將直螺紋接頭戴上保護帽，防止銹蝕

4、現場鋼筋直螺紋連接后，用力矩扳手?jǐn)Q緊
