對于建筑人來說，看懂圖紙是保證工作正常進行的基礎，正所謂萬丈高樓平地起，識圖就成為了每個小白的必修課。

今天和大家分享的是四套鋼筋識圖PPT，包括了鋼筋翻樣基礎知識講解、鋼筋工程量計算課件、鋼筋工程施工技術交底培訓講義、鋼筋工程識圖與算量實戰演練培訓講義，圖文并茂一目了然，三天教你看懂鋼筋圖，對建筑人來說是一份非常實用的學**資料。

包括：鋼筋翻樣基礎知識講解、鋼筋工程量計算課件、鋼筋工程施工技術交底培訓講義、鋼筋工程識圖與算量實戰演練培訓講義。

包括：基本概念、結構構件平法標注原則及識圖、結構構件鋼筋量計算分析。

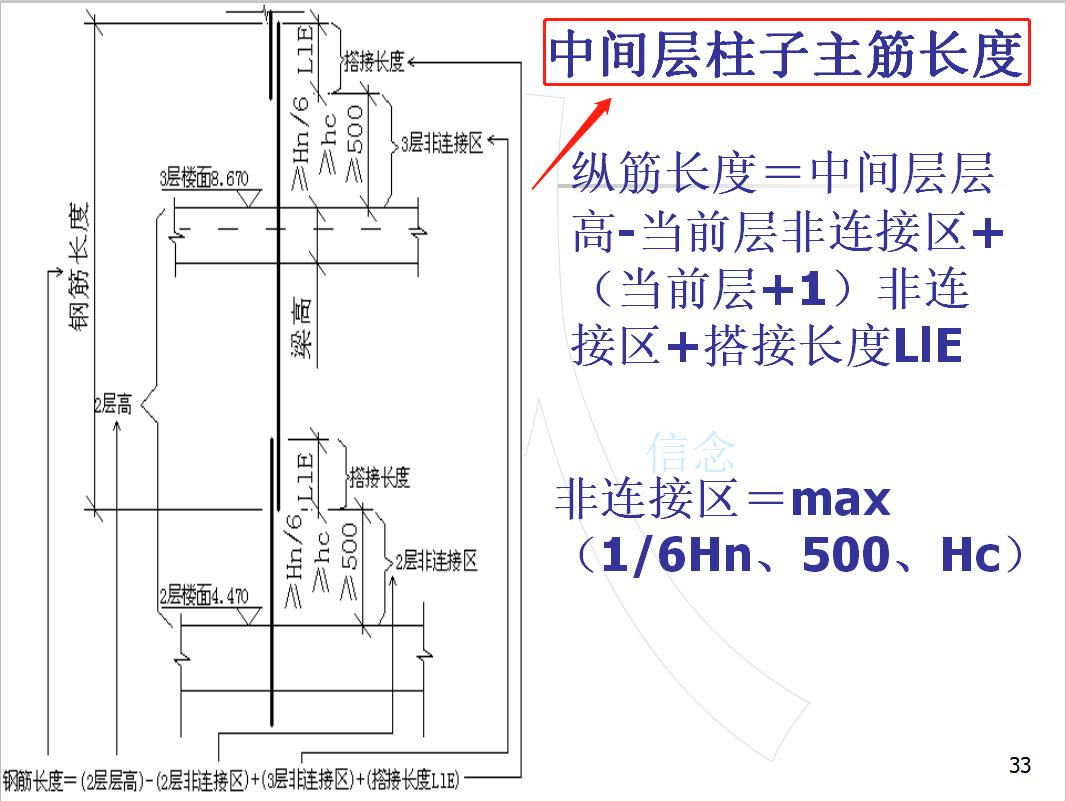

中間層柱子主筋長度

中間層柱子主筋長度

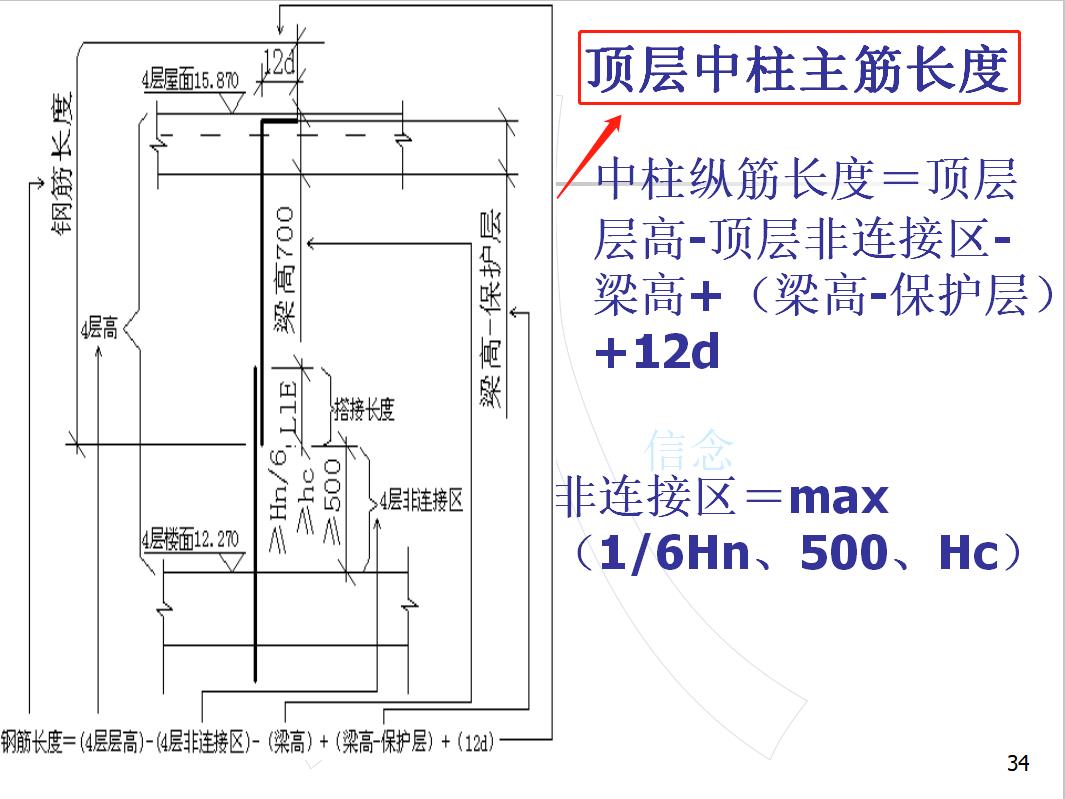

頂層中柱主筋長度

頂層中柱主筋長度

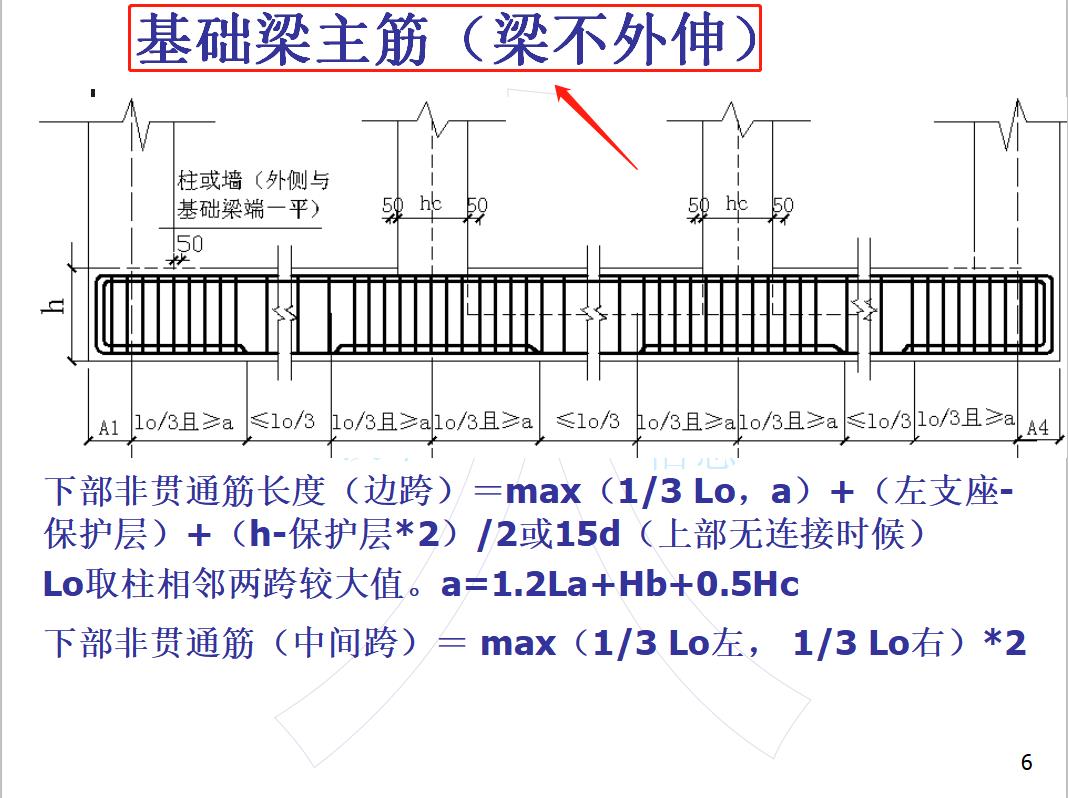

基礎梁主筋（梁不外伸）

基礎梁主筋（梁不外伸）

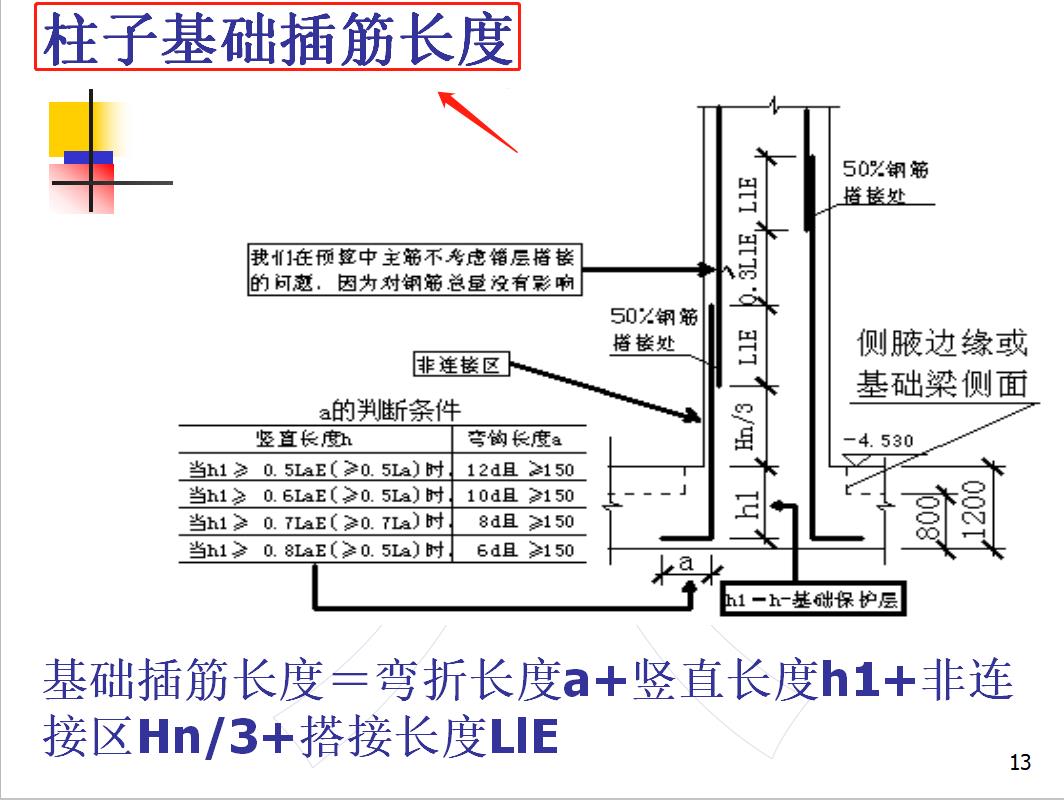

柱子基礎插筋長度

柱子基礎插筋長度

包括：工程概況、鋼筋工程管理流程圖、施工方案、鋼筋工程施工順序、鋼筋工程施工工藝等。

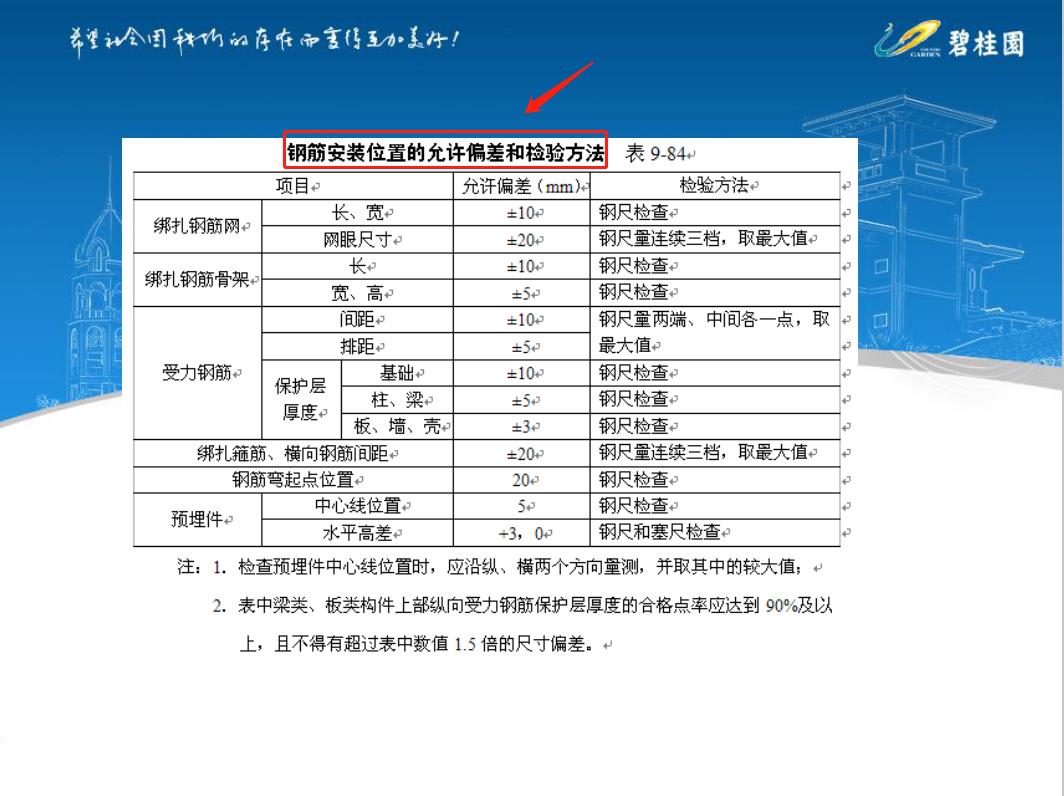

鋼筋安裝位置的允許偏差和檢驗方法

鋼筋安裝位置的允許偏差和檢驗方法

鋼筋成品保護措施

鋼筋成品保護措施

包括：平法圖集介紹、梁鋼筋識圖與算量、柱鋼筋識圖與算量、墻鋼筋識圖與算量、板鋼筋識圖與算量。

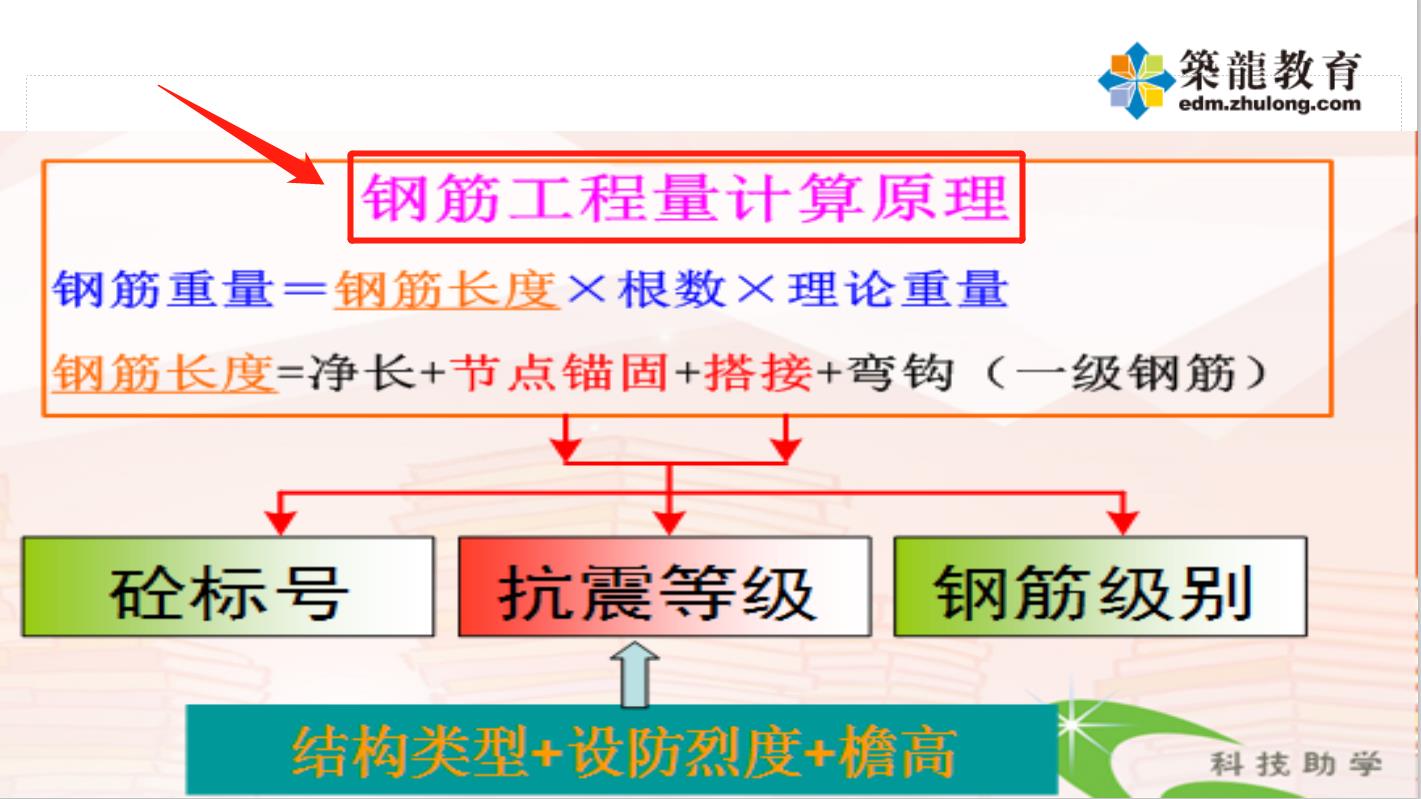

鋼筋工程量計算原理

鋼筋工程量計算原理

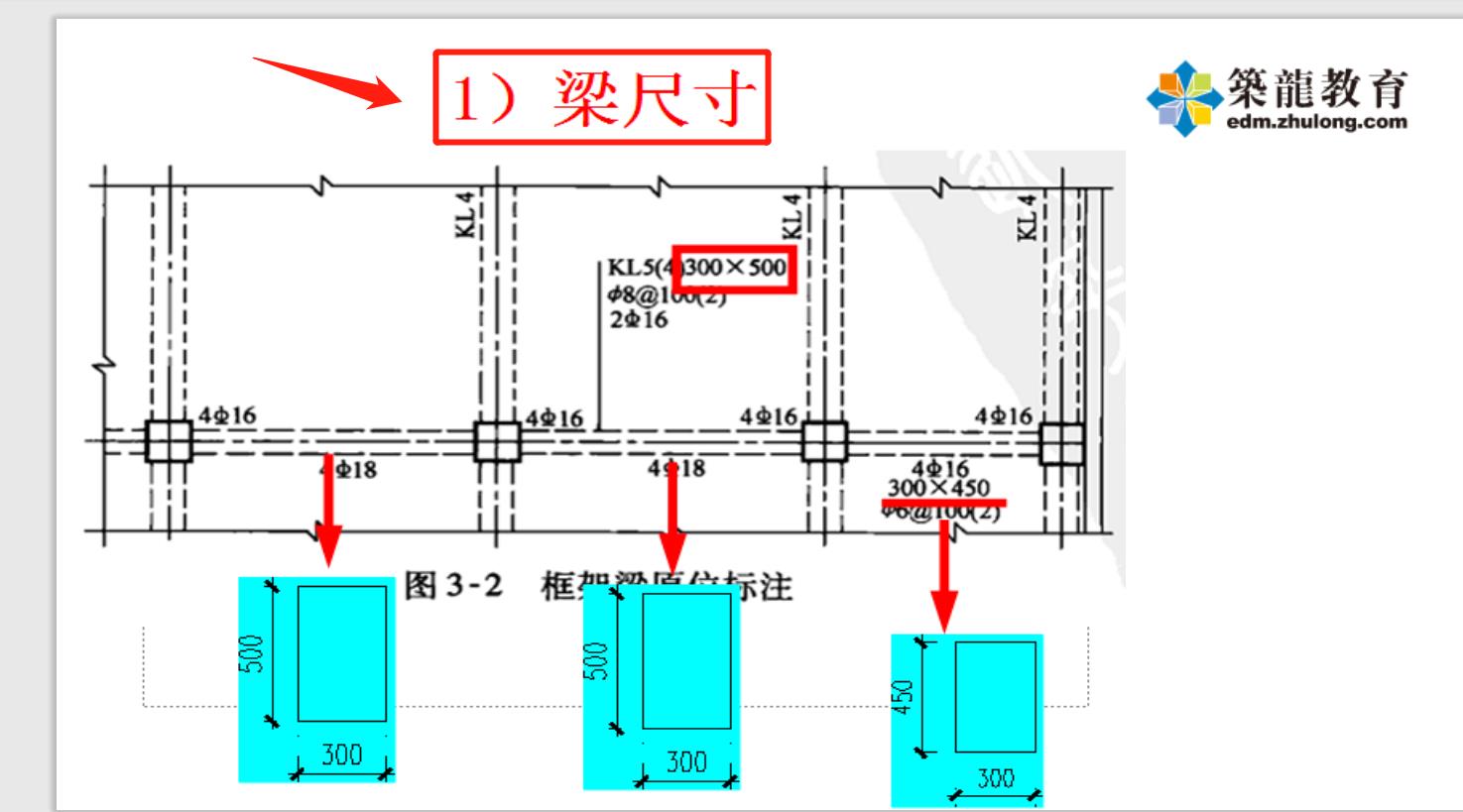

量尺寸

量尺寸

很多從業的朋友們都有看不懂鋼筋圖的困擾，今天分享的四套鋼筋識圖PPT，內容豐富、圖文并茂，三天教你學會識圖，是一份非常適合學**的實用資料。
