梁加腋鋼筋的重量計算，附工程實際圖紙做參考案例

前幾篇我們介紹了梁的加腋，分為水平加腋和豎向加腋，加腋作用，我們?cè)俅沃貜?fù)下水平加腋是為了增加梁端的截面面積，不致于使柱受偏心壓力，而最終破壞失穩破壞。同樣梁的豎向加腋也是增加梁端的截面面積，增加抗彎和抗剪能力，然后這期我們介紹梁加腋鋼筋的重量計算（鋼筋重量計算公式，前幾天我們文章介紹過，不會鋼筋數量與重量之間的關系換算，我們看前幾篇文章即刻，今天我們主要介紹數量計算。）下面是實際施工工程圖紙。

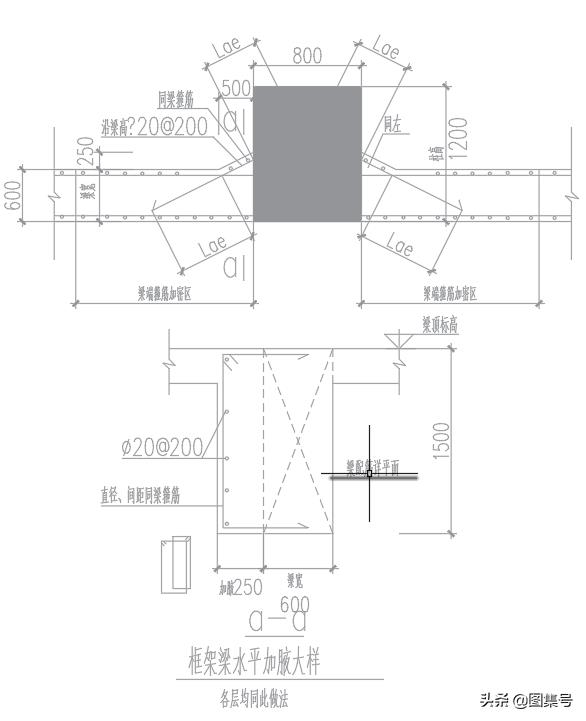

加腋施工圖紙1

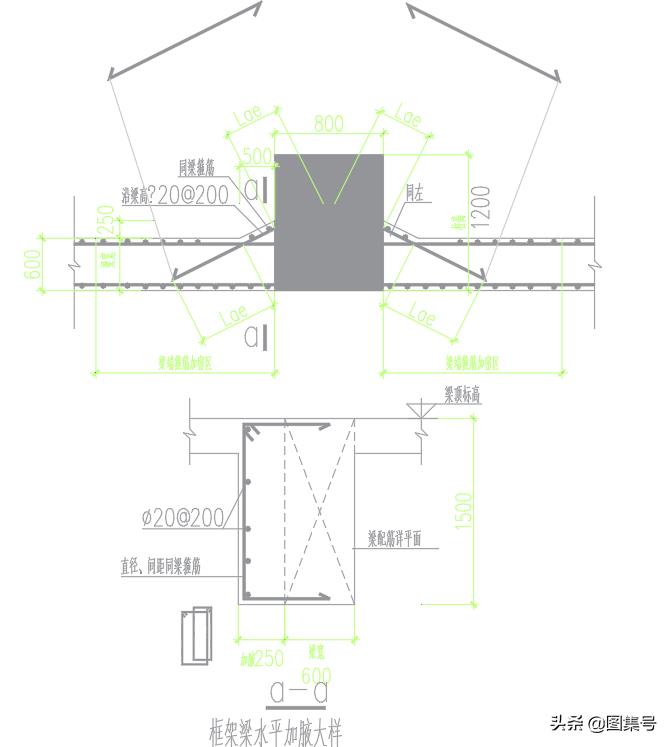

加腋施工圖紙2

這個是水平加腋，兩張加腋圖紙就是一個，為什么要分開，就是為了方便我們看見鋼筋，因?yàn)閳D紙1鋼筋沒拆分，圖紙2鋼筋拆分了，標注顏色有些不清楚，相互結合看即可。

我們根據16G101參考圖集，可看見梁的加腋施工圖，有兩處不同。

第一點，其水平加腋箍筋的是環形，但是你們發現沒？我給的圖紙的水平加腋箍筋不是環形的，但是而是錨固進去的，具體查看圖加腋施工圖紙2，我們發現這里有個問題就是圖紙給的加密箍筋和小的箍筋樣子兩個都對不上，我們?cè)趨⒖紙D紙，正確的都應該是環形布置，所以我們這里暫按環形布置計算（注：這里出現問題一般和設計溝通下，確保是否設計錯誤，這樣較為妥當）。

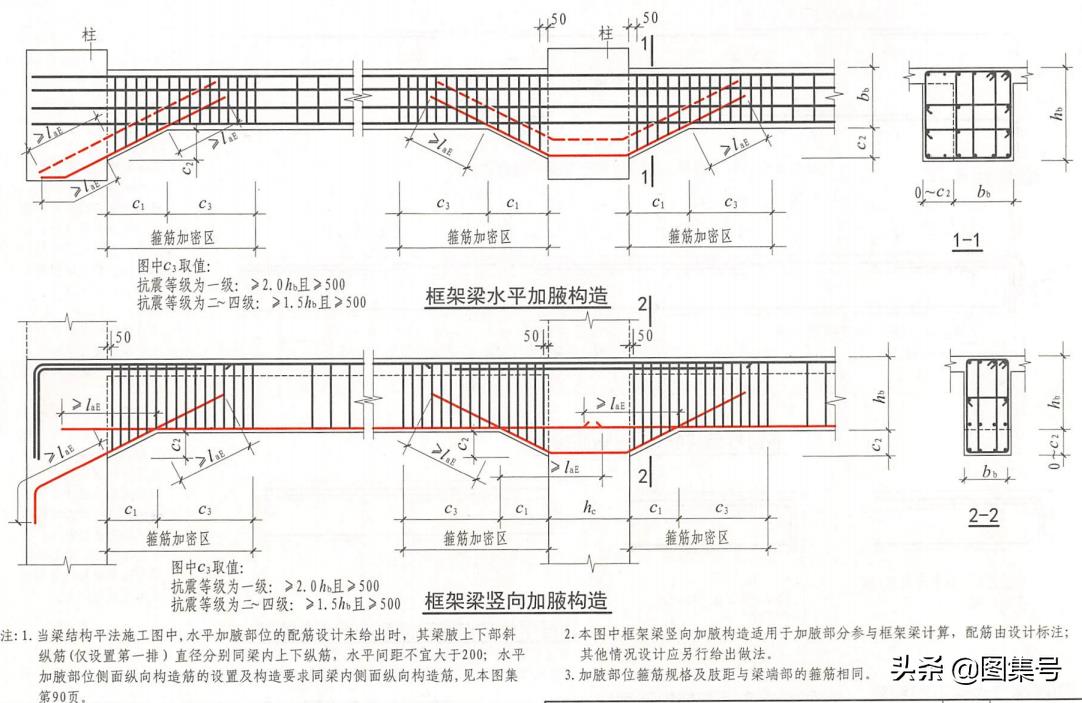

16G101水平加腋和豎向加腋參考

第二點，其中柱子錨固處，16G101給出的鋼筋穿過柱子，左右加腋即使一個鋼筋通過去進行錨固進柱子左右兩側的梁內，這里我們暫按圖紙進行計算，畢竟圖紙已設計了此處。

此梁的箍筋是φ10@200。然后我們接著計算

依據16G101箍筋起步距離50mm，然后我們計算箍筋數量==（500-50）/200=2.25=3個。

梁保護層厚度我們前幾篇文章介紹過了，自己查，假設這里給的梁保護層是20mm。

三角形的兩個直角邊是250mm,500mm，根據勾股定理斜邊邊長為=506.21mm。

加密區箍筋總長度計算=3*2*(1500*2+600*2-8*20+125*2+2*100)=26940mm（大圈箍筋），然后計算箍筋重量即可；小圈箍筋總長度計算==3*2*(1500*2+600*2-8*20+2*100)=25440mm（這是柱子左右兩側加腋的箍筋總數量統計）。

加腋鋼筋縱筋長度統計=φ20@200；先計算縱筋根數；1500/200=9*2個，柱子兩側水平加腋總數量。

然后計算加腋縱筋單根長度=lae*2+斜邊長

這里lae長度計算不介紹了，查以前文章，假如這里lae長度是39d;

加腋縱筋總長度=9*2*（39*20*2+506.21）=37192mm;根據長度計算鋼筋總量即可。

綜上所述，此圖柱子所有兩側加腋的鋼筋總長度就是=26940+25440+37192mm。
