土木工程預算造價，關于保護層厚度的一些誤解

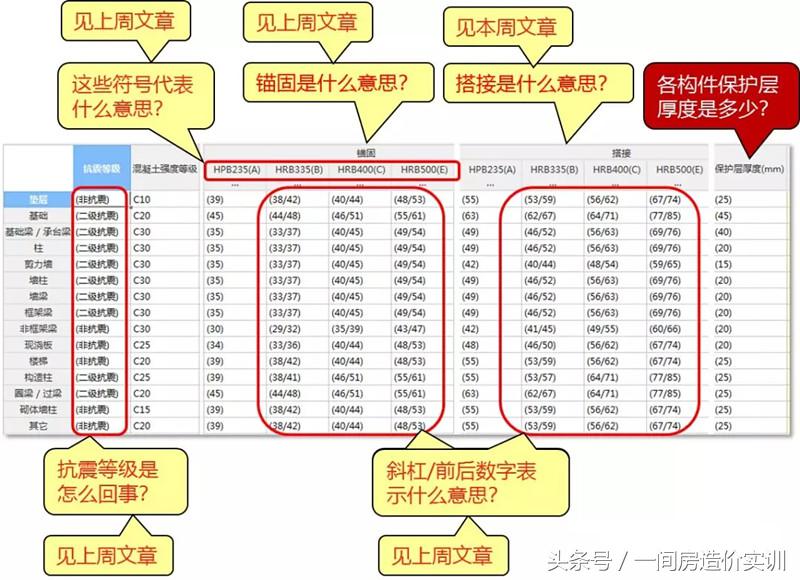

GTJ2018樓層設置的疑惑我們的文章，解釋的差不多了，今天我們來攻克最后一個堡壘，保護層厚度，如圖1所示。
圖1

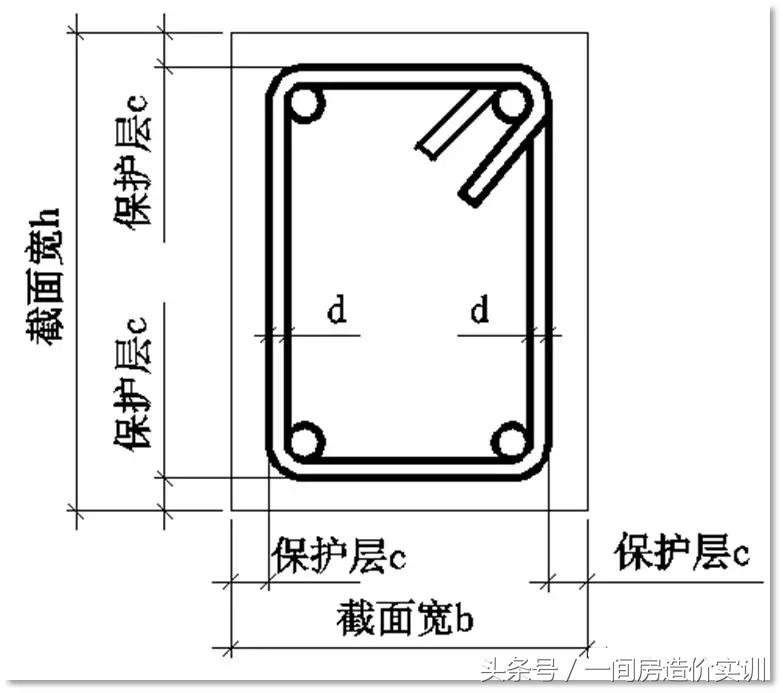

結構構件中，鋼筋骨架被澆筑于混凝土中，最外層鋼筋外皮與構件表面之間的距離，就是保護層厚度。如圖2所示。
圖2

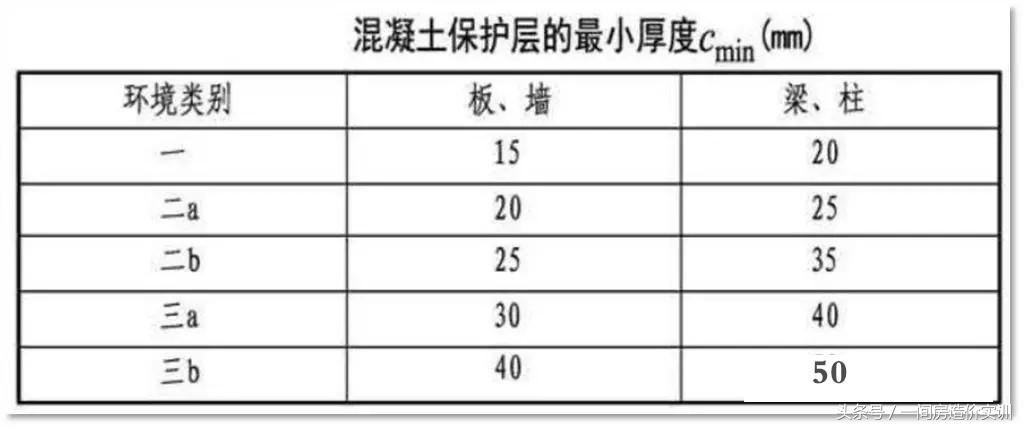

到具體工程中，保護層厚度是多少，與構件所處的環境有關系，17G101-11給出了具體規定，見表1。
表1
大家注意，表1給出的是最小保護層厚度，具體工程保護層多少要見圖紙。

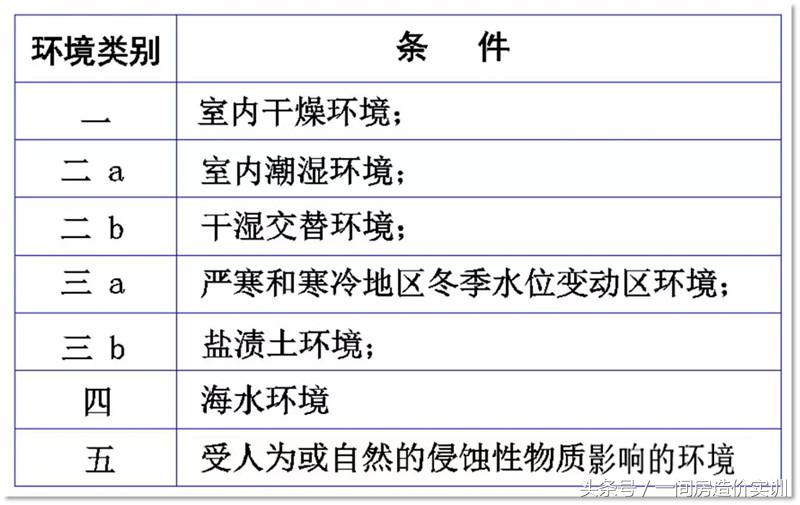

規范中給出了環境類別的具體條件，不過，這是給設計人員考慮的，我們預算員只了解就可以了，下面我把環境類型簡化了一下，見表1。
表2
關于保護層厚度大家往往有一些誤解，都會誤認為保護層厚度指的是箍筋外皮，其實不一定，下面我從17G101-11查到一些保護層的解釋。
（一）關于柱子保護層厚度解釋

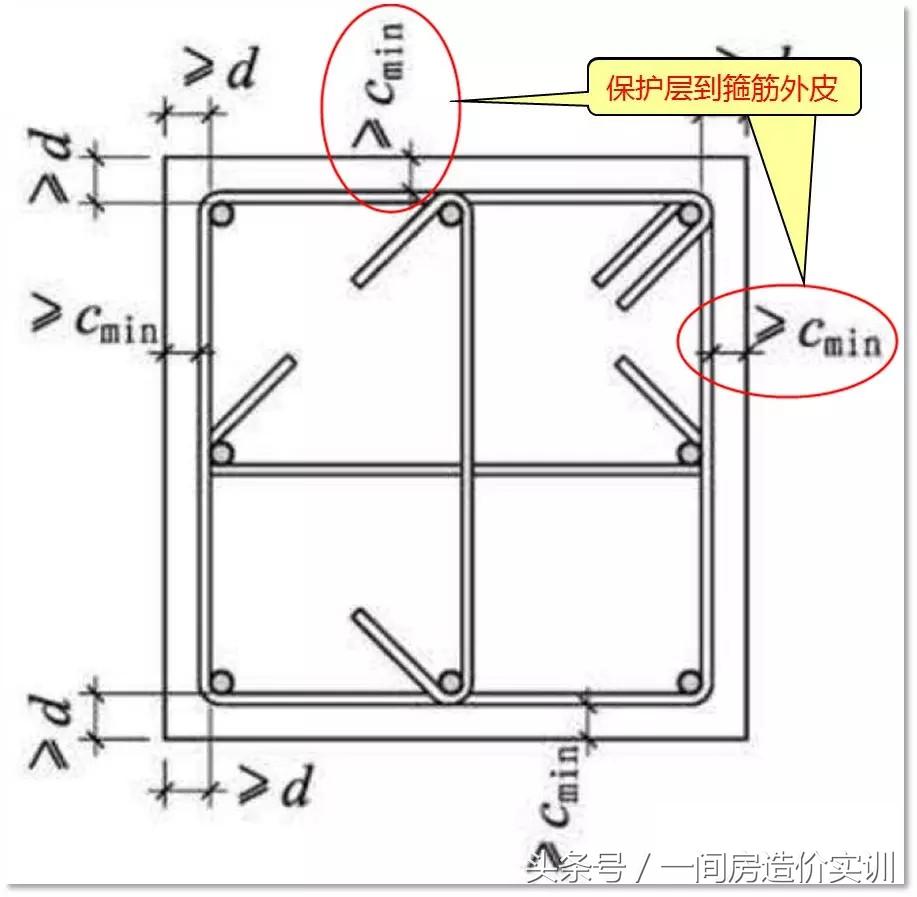

如果柱子拉筋只鉤住主筋，保護層厚度只到箍筋外皮，如圖3所示。
圖3

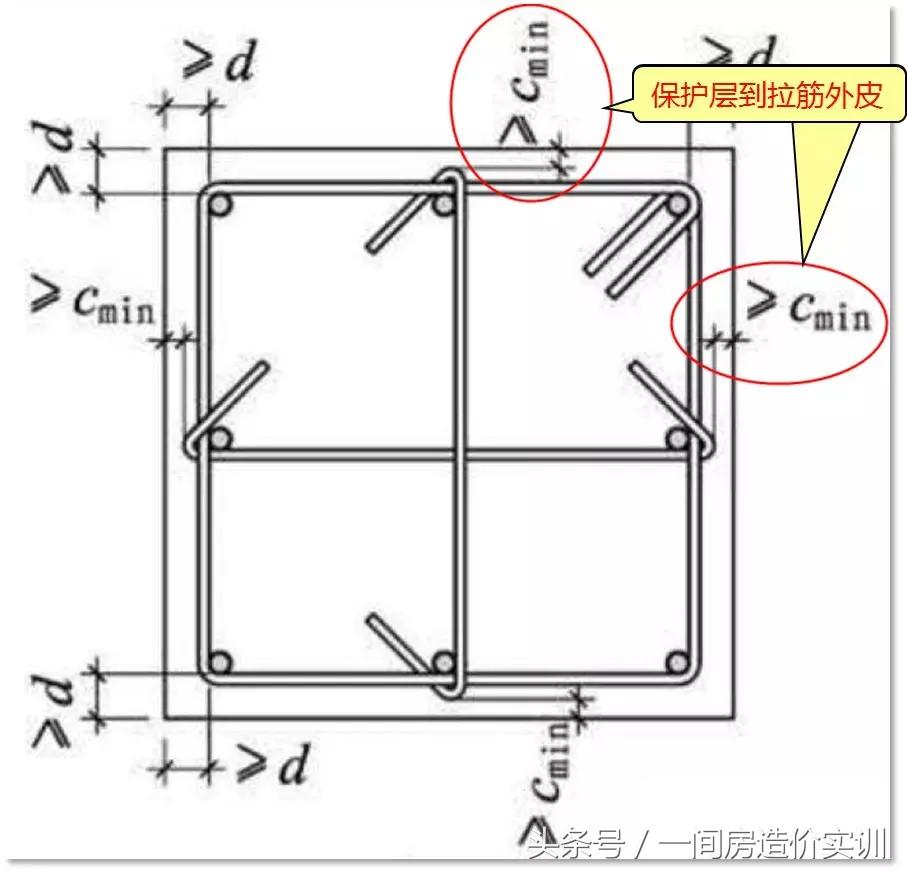

當柱子拉筋同時鉤住主筋和箍筋時，保護層厚度就指的是到拉筋的外皮，如圖4所示。
圖4
圖4情況很多人誤解保護層是到箍筋外皮，這就不符合規范的規定了，規范規定是最外側鋼筋外皮到構件表面的距離。

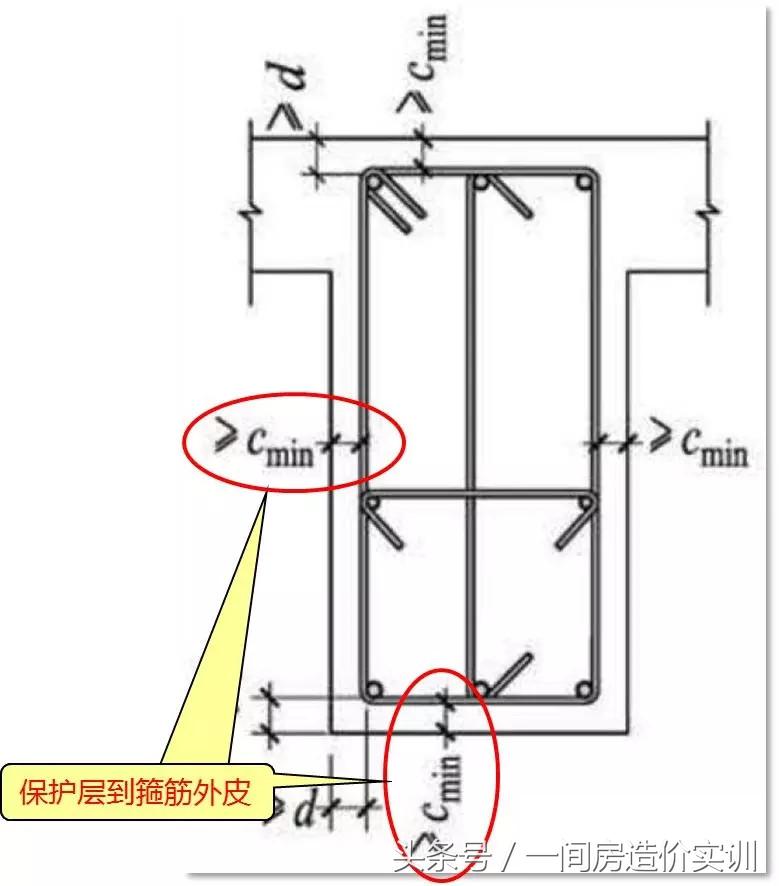

當梁拉筋只鉤住腰筋時，保護層厚度指到箍筋外皮，如圖5所示。
圖5

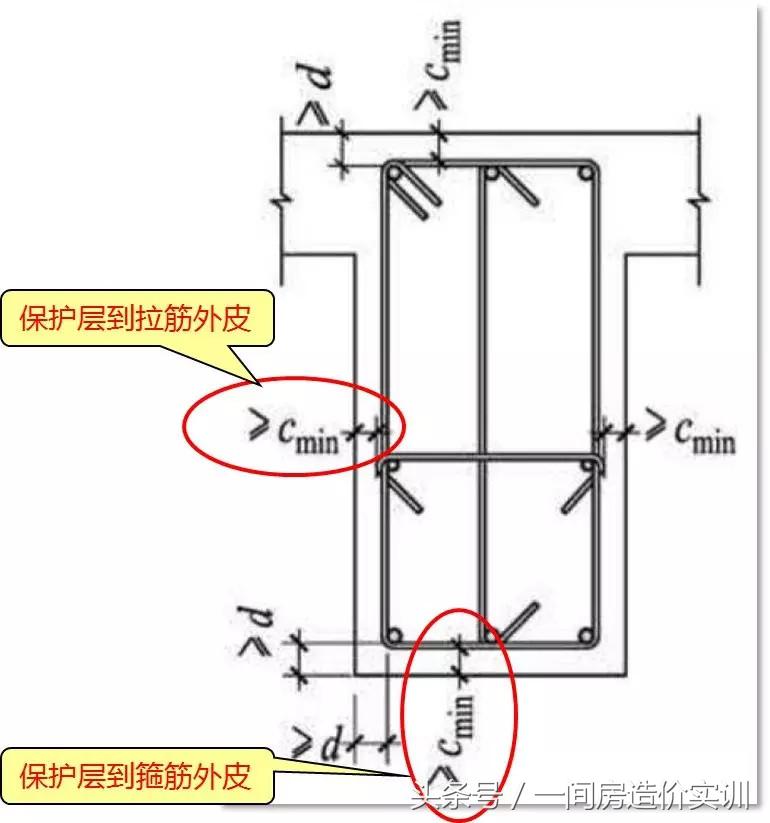

當梁拉筋同時鉤住主筋和箍筋時，保護層厚度指到拉筋外皮，如圖6所示。
圖6
從圖6可以看出，一根梁會出現兩種保護層厚度。

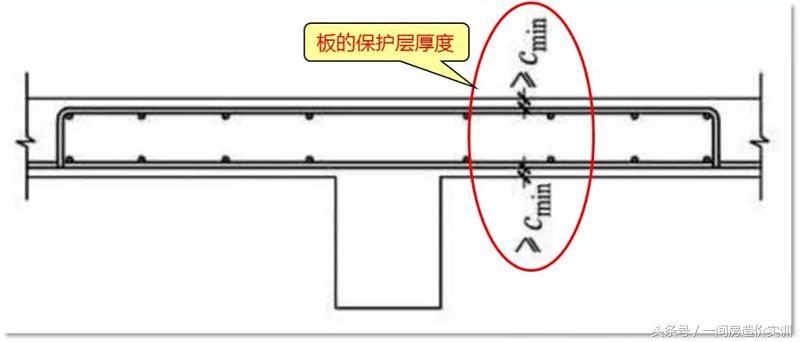

板的保護層厚度爭議不大，都是到底筋和面筋的最外皮，如圖7所示。
圖7

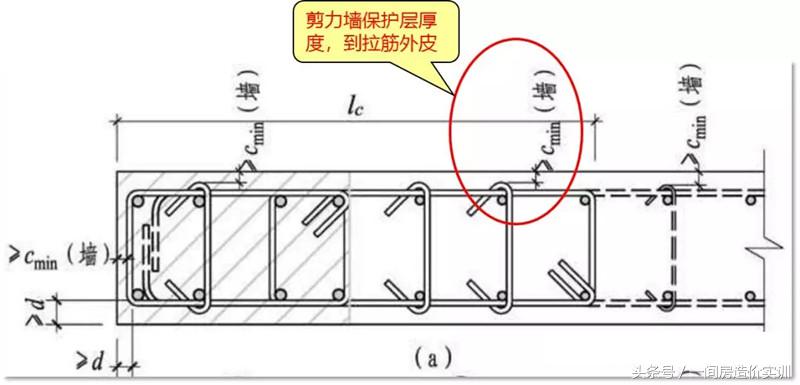

剪力墻一般都有拉筋的，拉筋才是最外層鋼筋，保護層厚度當然指的是拉筋外皮，如圖8所示。
圖8
大家經常比較糊涂的問題是，暗柱的保護層后是按剪力墻還是按柱？
我的觀點是按剪力墻的保護層厚度，有兩個理由，一是因?yàn)榘抵緛?lái)就是剪力墻的附屬構件；二是剪力墻是以拉筋最外皮為保護層的，滿足了拉筋，肯定滿足了暗柱的箍筋，因?yàn)楣拷钤诶罾锩娴�，�?dāng)然就滿足了暗柱。
圖8中陰影部分是暗柱，很顯然，滿足了剪力墻保護層，自然就滿足了暗柱。
連梁的保護層是按墻還是按梁？

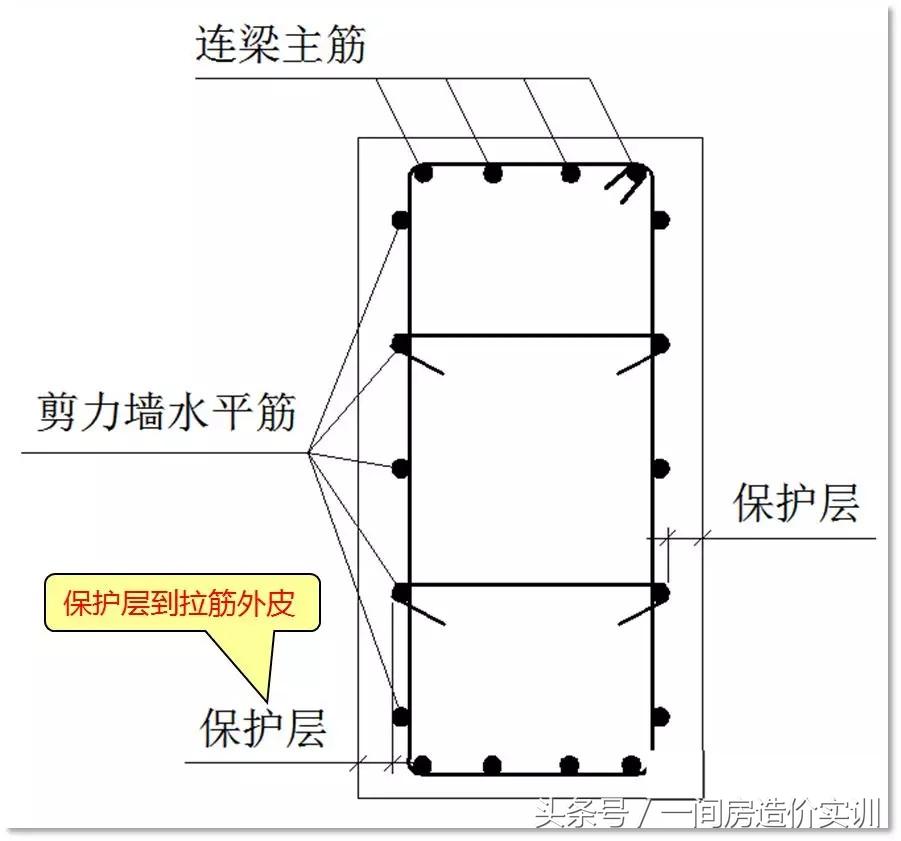

我的回答是按剪力墻走，也有兩個理由，一是連梁本來就是剪力墻的附屬構件；二是剪力墻水平筋是在連梁箍筋外皮的，拉筋又在水平筋外皮，滿足了剪力墻，肯定就滿足了連梁。如圖9所示。
圖9
好了，關于保護層厚度，我們就解釋到這里，希望能解決大家的困惑。如果大家還有問題，請?jiān)谖恼孪铝粞�，我�?huì)根據大家的留言再找答案。
