受拉鋼筋錨固及搭接長度

受拉鋼筋基本錨固長度 Lab 、 Labe ，當d≤25mm采用受拉鋼筋基本錨固長度表，當d＞25mm，La＝Lab＊系數a，為了方便查表，制成受拉鋼筋錨固長度表，以d是否大于25mm，將同一強度鋼筋錨固長度分成2列。

受拉鋼筋錨固長度 La = Lab * 系數a

非抗震基本錨固長度修正系數：

特殊情況

帶肋鋼筋公稱直徑＞25mm：1.1

帶肋鋼筋表面涂層環氧樹脂：1.25

帶肋鋼筋在施工中易受擾動：1.1

受拉鋼筋錨入支座部

保護層厚度＝3d：0.8

3dく保護層厚度く5d ：0.95-0.5C/ d

保護層厚度＝5d：0.7

受拉鋼筋抗震錨固長度 LaE = La * 系數

抗震錨固長度修正系數：一、二級抗震：1.15

受拉鋼筋基本錨固長度 Lab 、 Labe

受拉鋼筋基本錨固長度 Lab 、 Labe

注明：1．四級抗震時， Lae ＝Labe

2．當錨固鋼筋的保護層厚度不大于5d 時，錨固鋼筋長度范圍內應設置橫向構造鋼筋，其直徑不應小于 d /4( d 為錨固鋼筋的最大直徑）；對梁、柱等構件間距不應大于5d，對板、墻等構件間距不應大于10d，且均不應大于100( d 為錨固鋼筋的最小直徑）。

抗震設計受拉鋼筋基本錨固長度Labe，選擇鋼筋種類，抗震等級及砼強度查表，確定錨固長度。

LaE = LabE * 系數a ，LaE = La * 系數aE ＝Lab＊系數a＊系數aE，

LabE = Lab * 系數aE

三級抗震 1.05

四級抗震：1

一、二級抗震：1.15

1.La當為環氧樹脂涂層帶肋鋼筋時，Lab應乘以1.25。

2.La當縱向受拉鋼筋在施工過程中易受擾動時，表中數據尚應乘以1.1。

3當錨固長度范圍內縱向受力鋼筋周邊保護層厚度為3d、5d( d 為錨固鋼筋的直徑）時，表中數據可分別乘以0.8、0.7；中間時按內插值。

LaE = La * 系數aE

LabE = Lab * 系數aE

錨固長度

La = Lab * 系數a

LaE = La * 系數aE ＝Lab＊系數a＊系數aE

LaE = LabE * 系數a 。

縱向受拉鋼筋搭接長度LL及LLe

縱向受拉鋼筋抗震搭接長度LLe，考慮鋼筋種類及同一區段內搭接鋼筋面積百分率（見設計說明內容要求），混凝土強度，抗震等級，查表確定搭接長度。

設計說明：

當采用機械接頭時，在任﹣35d且不小于500mm區內。采綁扎搭接接頭時，在任﹣1.3搭接長度的區段內，有接頭受力鋼筋截面面積占受力鋼筋總截面面積的百分率不大于設計要求。

接頭形式：機械連接、焊接

受拉區接頭數量（%)：50

受壓區接頭數量％：不受限

接頭形式：綁扎連接

受拉區接頭數量（%)：梁板墻25柱50

受壓區接頭數量％：50

1.圖集縱向受拉鋼筋搭接長度LL及LLe表中數值為縱向受拉鋼筋綁扎搭接接頭的搭接長度。

2.兩根不同直徑鋼筋搭接時，表中 d 取較細鋼筋直徑。

3.當為環氧樹脂涂層帶肋鋼筋時，表中數據應乘以1.25.

4.當縱向受拉鋼筋在施工過程中易受擾動時，表中數據尚應乘以1.1.

5.當搭接長度范圍內縱向受力鋼筋周邊保護層厚度為3d、5d，d 為搭接鋼筋的直徑）時，表中數據尚可分別乘以0.8、0.7；中間時按內插值。

6.當上述修正系數（注3～注5）多于一項時，可按連乘計算。

7.任何情況下，搭接長度不應小于300mm。

8.四級抗震等級時，LLe＝LL。

9.HPB300級鋼筋末端應做180彎鉤。

鋼筋接頭形式與要求

(1)框架梁、框架柱、剪力墻暗柱主筋直徑≥20時，應采用機械連接接頭。其它鋼筋優先用機械連接，也可采用綁扎搭接或焊接接頭。

(2)接頭的位置宜設置在受力較小處，在同一根鋼筋上宜少設接頭。

(3)受力鋼筋接頭的位置應相互錯開在任一連接區段內縱向受力鋼筋的接頭面積百分率不應超過設計說明要求。

接頭形式 接區長度 受拉區接頭面積百分率

機械連接： 35d(d為受力鋼筋的較小直徑) ， 50%

綁扎連接：1.3倍搭接長度， 25%

焊接接頭 35d(d為愛力鋼筋的較小直徑)且不小于500，50% ，受壓區接頭面積百分率不受限制。

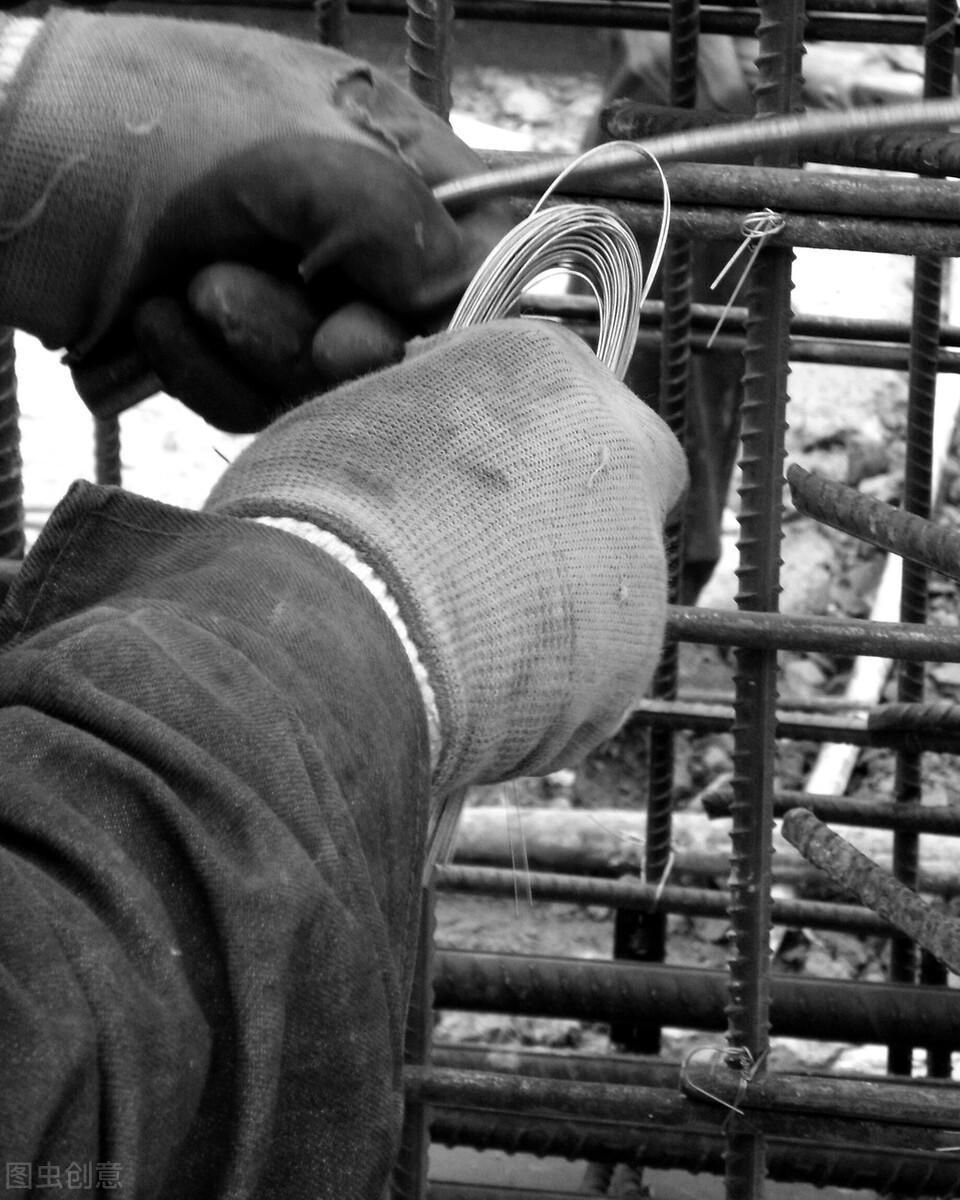

鋼筋綁扎
