鋼筋圖集是工程人再熟悉不過的東西，從11G到16G再到22G，目前市面上常用的選用圖集還是16G101，所以今天就選擇其中的10個精華知識點為大家講解。抓好這10個節點，便能出口成章，節約成本，對你豎起大拇指！

16G101中99頁有梁樓蓋板和屋面板鋼筋構造中明確：板底筋是至少到梁中線而不是過梁中線，嚴重板底筋超長設置，節約鋼筋材料！

剪力墻豎向鋼筋，一二級抗震非底部加強部位或三四級抗震情況下只能按照1.2lae綁扎搭接，這里一定要注意是lae錨固長度不是Ll綁扎搭接長度。在實際施工過程中，鋼筋班組為滿足外露長度會加長下料長度，對于此節點來講，是嚴重的超長浪費。

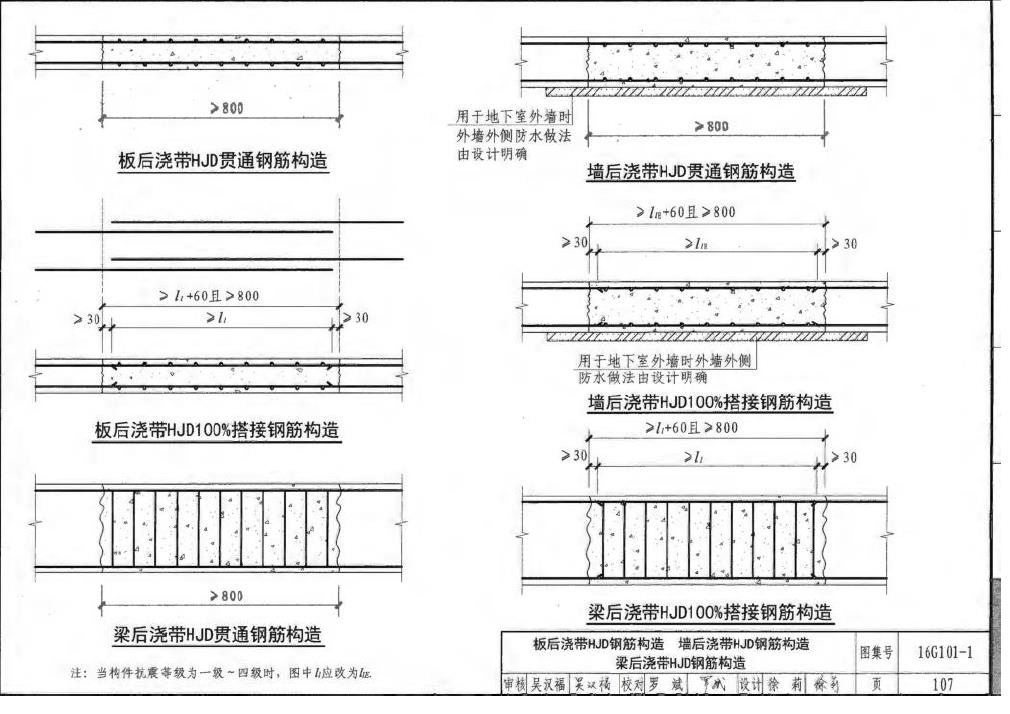

后澆帶預留鋼筋為L(zhǎng)l+30，搭接僅需滿足Ll，但在實際施工過程中容易理解成預留長度≥Ll+60且≥800，這個是后澆帶的寬度要求而不是鋼筋要求。

大于等于12的柱墻鋼筋應采用電渣壓力焊，大于等于22的柱墻鋼筋應采用機械連接，大于等于12的梁筋應采用焊接，大于等于22的應當采用機械連接。這個節點主要說明的是現場施工中車庫擋墻存在大量的12的鋼筋，班組為了方便施工采用綁扎搭接的方式，這樣理論上是可行的但是對比電子壓力焊，會浪費大量的鋼筋。

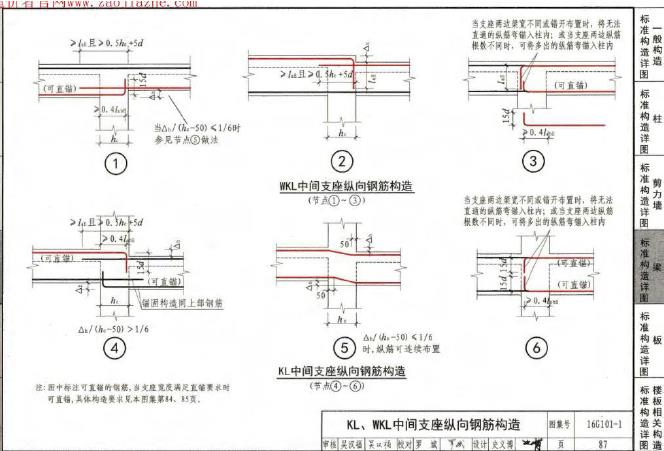

框架梁底筋在支座處應當采取能通則通的配筋方式（標高相同、直徑相同、梁寬相同必須采用直螺紋套筒連接，按圖集中節點5連續布置，在梁末跨采用正反絲套筒連接）。嚴禁可以連續布置的鋼筋在支座處位置互錨。第一點無法算到量，第二點鋼筋數量較多，支座處擁擠，澆筑不便且會超高。

鋼筋圖集大家都會都懂，我們要學會如何在里面扣細節，達到節約且滿足設計規范的目的，不能因?yàn)楝F(xiàn)場的**慣性動作而改變了我們工程人存在的價值，還是需要保持一顆應有的匠心精神！
