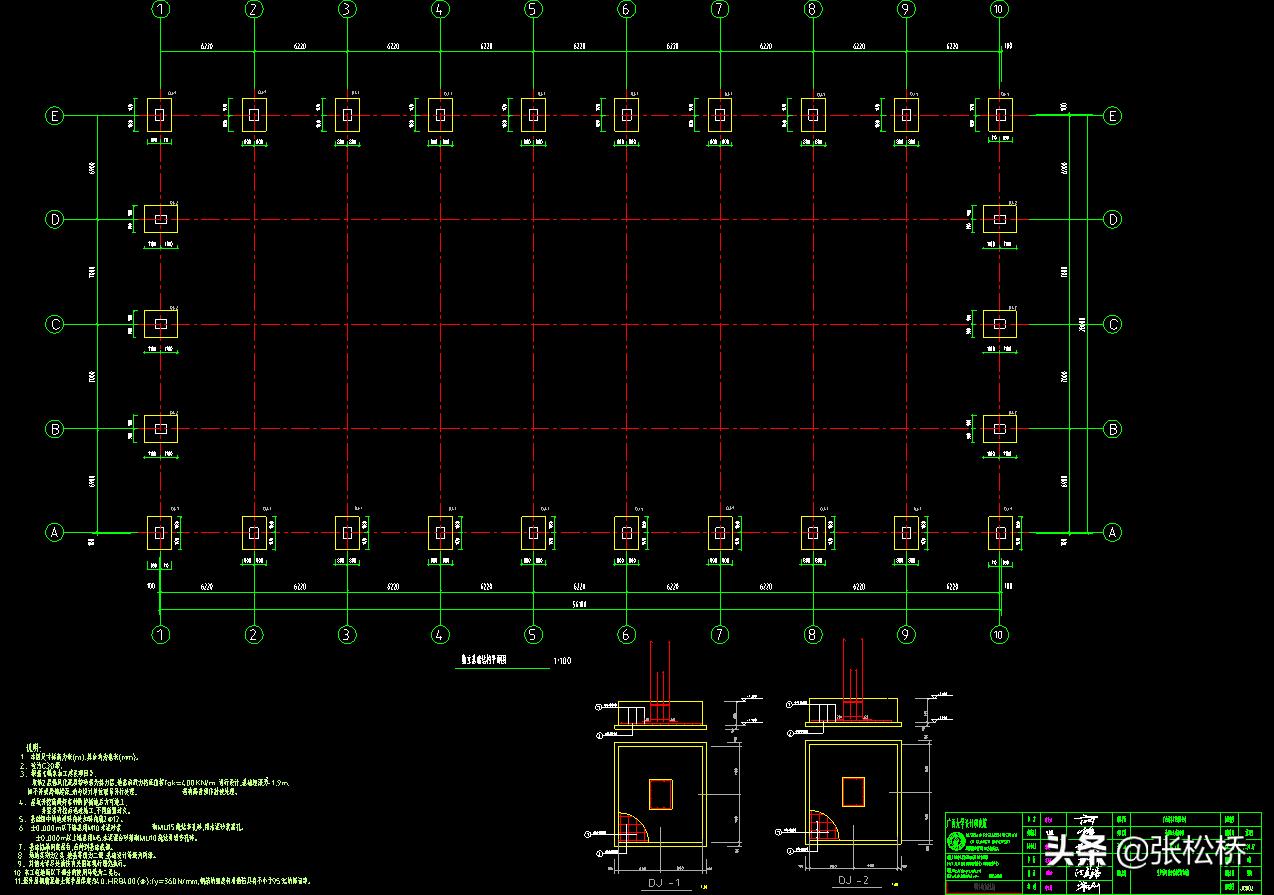

獨立基礎示例圖

一張基礎圖紙大致分為四部分：獨立基礎結構平面圖、文字說明（左下）、獨立基礎大樣（中下）、標題欄（右下）

X向為字母軸，共有ABCDE五條軸線；Y向為數字軸，共有1到10條軸線

獨立基礎結構平面圖局部

圖中6220表示1軸到2軸的距離為6220毫米，

獨立基礎平面

DJ-1：表示1號獨立基礎，D為獨字的拼音開頭字母，J為基字的拼音開頭字母。

1030、1170、890、710表示軸線到基礎邊的尺寸，單位為毫米。

文字說明部分

文字說明部分（有問題評論區留言）

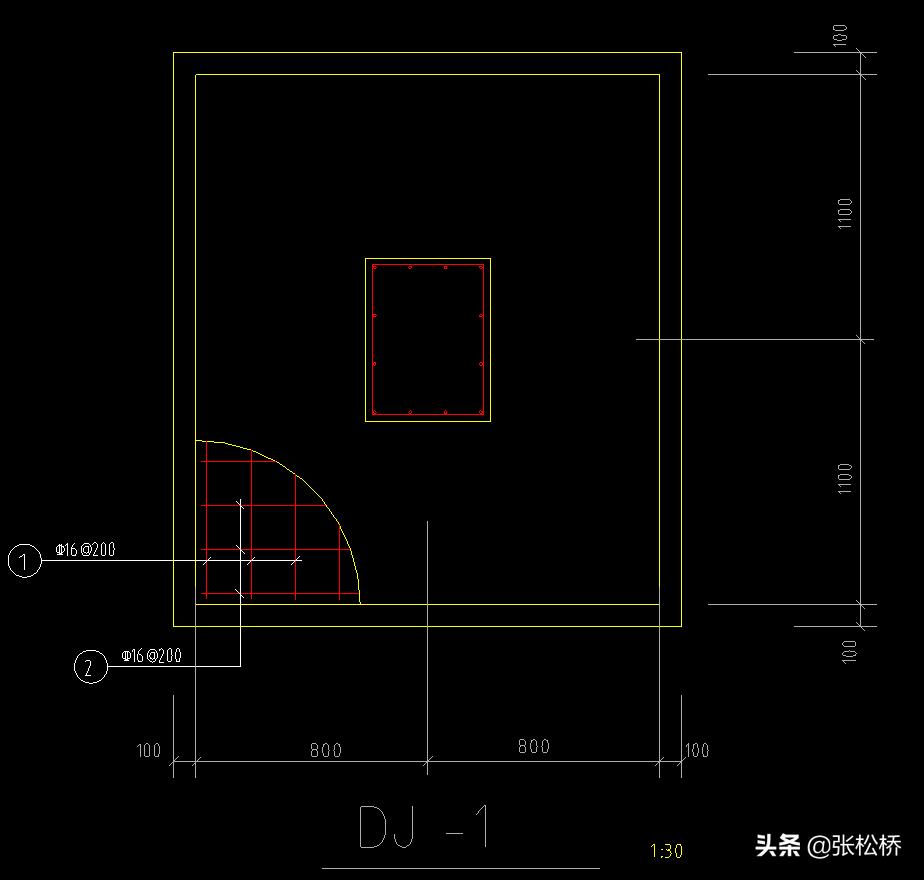

1號獨立基礎平面大樣

最外圍的黃色矩形框：獨立基礎的墊層混凝土尺寸，每個方向比獨立基礎大100MM，一般混凝土強度為C15，厚度為100MM

第二層黃色矩形框：表示獨立基礎，尺寸為800+800=1600MM，1100+1100=2200MM

最里面的黃色矩形框：表示柱子，尺寸及配筋需要另外看柱圖。

6@200：獨立基礎的配筋；6前面的符號表示三級鋼，6表示鋼筋直徑為6.5，@表示鋼筋間距的符號，200表示鋼筋間距為200MM。帶圈號1和2分別表示Y方向和X方向

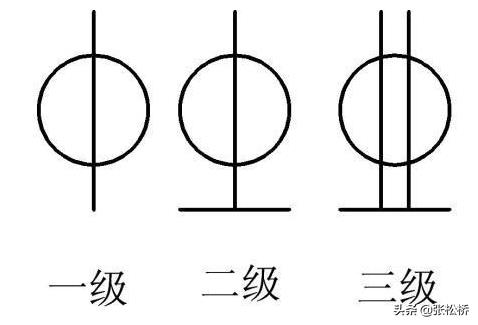

一級二級三級鋼筋符號

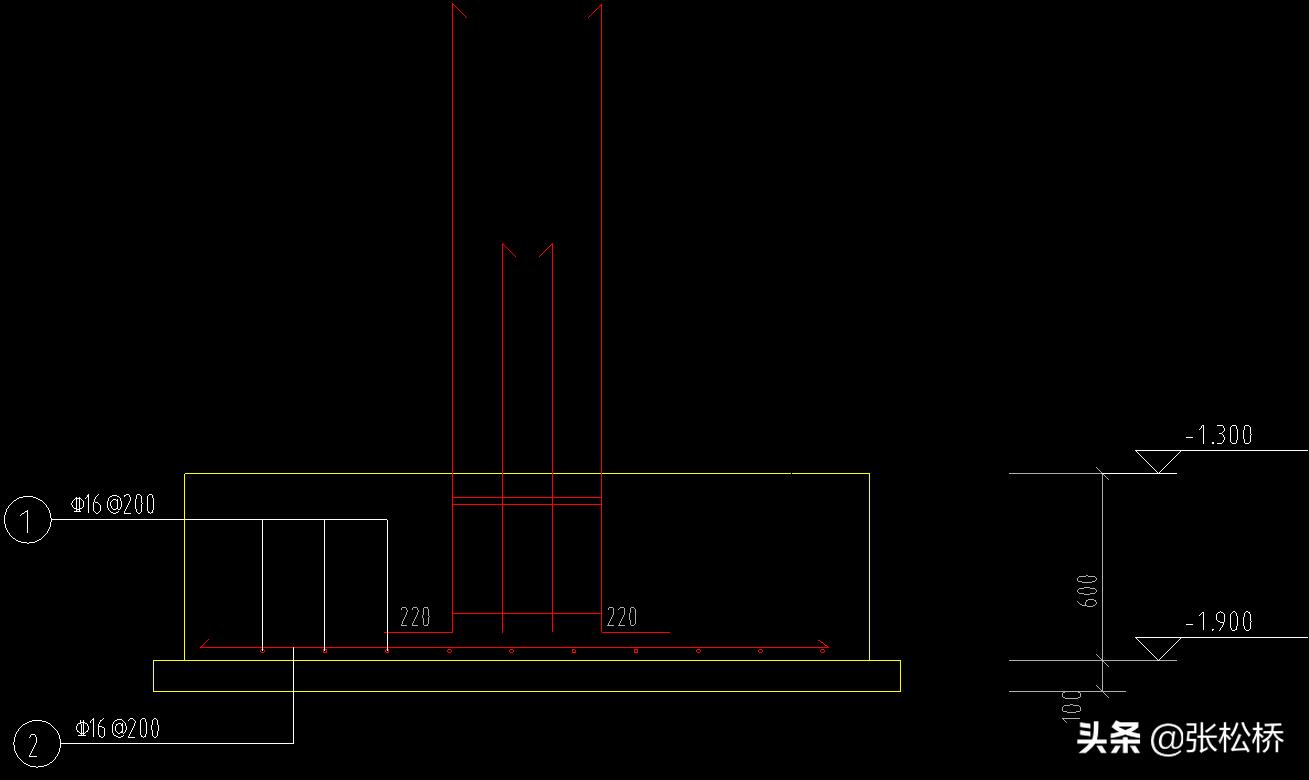

獨立基礎剖面圖

6@200：獨立基礎的配筋；6前面的符號表示三級鋼，6表示鋼筋直徑為6.5，@表示鋼筋間距的符號，200表示鋼筋間距為200MM。帶圈號1和2分別表示Y方向和X方向

220表示柱鋼筋的90度彎鉤長度為220MM

-1.300為獨立基礎頂面標高為：比正負0低1.300米

-1.900為獨立基礎底面標高為：比正負0低1.900米

600表示獨立基礎厚度為600MM

100表示基礎墊層厚度為100MM

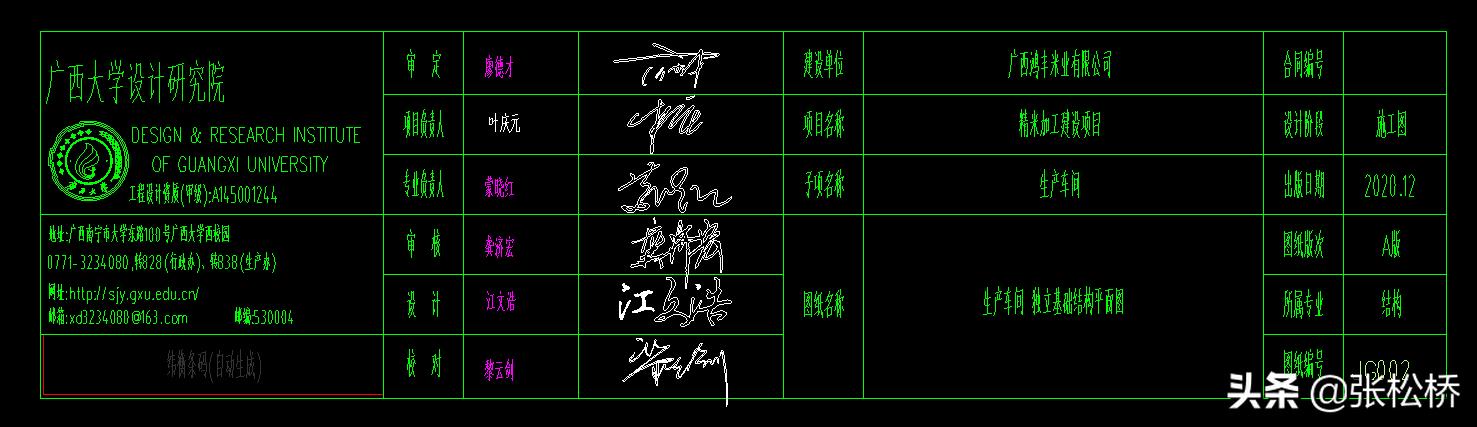

標題欄

圖紙編號JG002表示：編號為002的結構圖（JG為結構的開頭拼音字母）

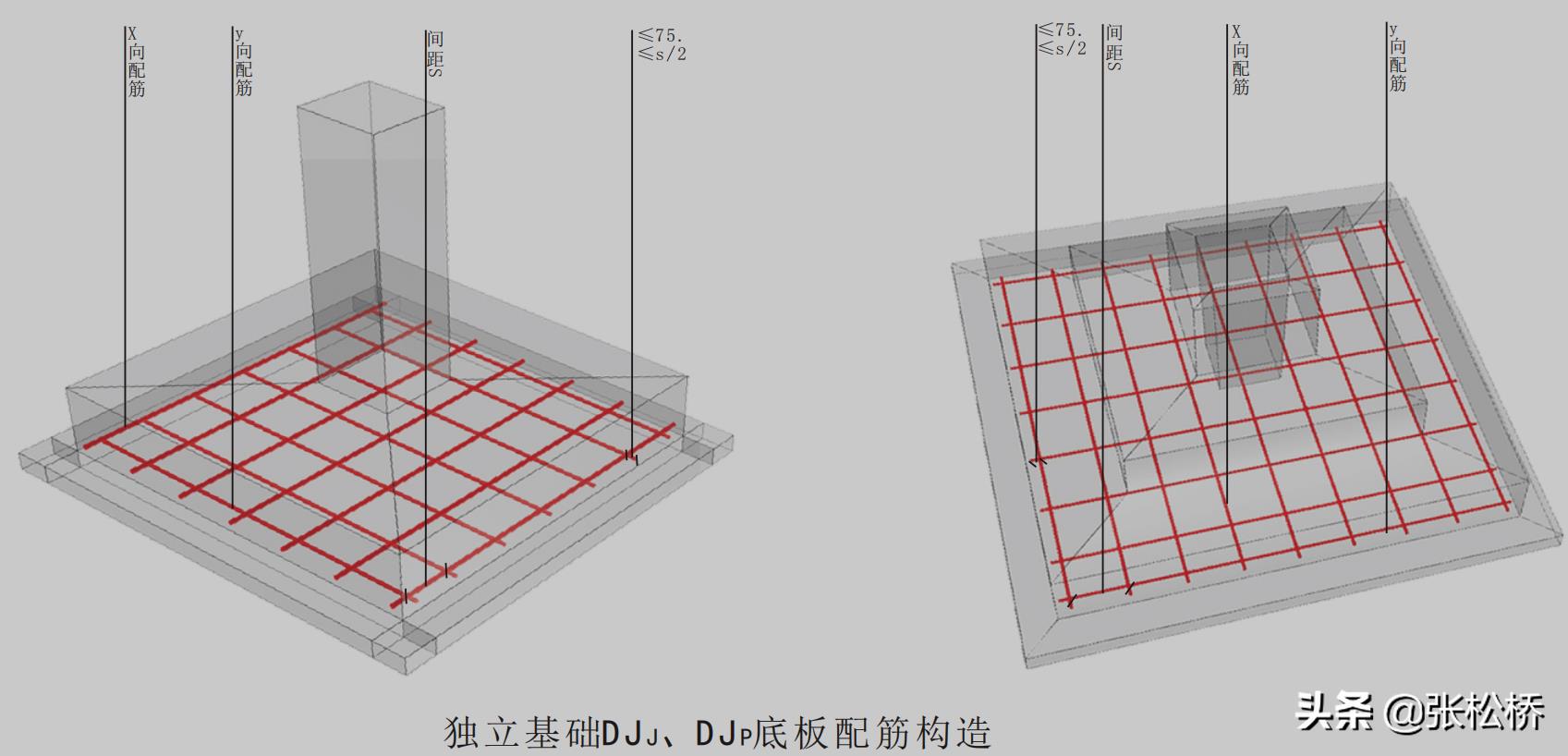

16G101圖集截圖

16G101圖集
