鋼結構工程監理實施細則

一、 工程名稱

二、 工程概況

2.1 工程簡介

工程位于廈門（新）站片區,總建筑面積約226107.63 m2，地上建筑面積約124774.52 m2（其中商業街：9070.03 m2；裙樓：77993.73 m2；快捷酒店：37710.76 m2），地下總建筑面積約101333.11m2。場地的南面和北面分別為商業區和酒店區。其中地下室二層，局部有夾層；地上商業區為5層裙房和21層酒店組成，商業步行街為2層店面，位于北面的擬建25層酒店，為緩建工程，不在本次施工范圍。

合同總工期1002天。計劃開工日期2011年1月30日,計劃竣工日期2013年10月27日，要求創“福建省安全文明工地”。

2.2 主要鋼結構構件：

2.2.1 A區

立柱（下圖為示意圖），全部立柱可分為下列3種，結構都是BH500×350×14×28型鋼柱，不同的只是長度，分別為16800mm、5600mm、11200mm。

立柱 GZ1, BH500×350×14×28

長5.6米、重約1噸（9274.49）；

長16.8米、重約3噸（9274.49）；

主梁GKL1，BH1500×350×22×28 (403.24kg/m)。

長23米、重約10噸（9274.49）；

長9米、重約3.7噸（3629.15）

次梁CL1，BH600×200×10×14；

長9米、重約0.8噸（799.76）；

BH400×200×8×14；

長2.7米、重約0.2噸（181.77）；

……

2.2.2 B區

立柱GZ1，（同A區）

主梁GKL2，BH700×350×12×16 (123kg/m)。

長18800米、重約2.31噸；

長9米、重約1.1噸；

次梁CL3，BH400×200×6×8；(48kg/m)。

長8.1米、重約0.39噸；

長3.0米、重約0.144噸；

2.2.3 主要結構形式

無論是柱還是梁，都是H型鋼結構，主要節點如下圖所示：

2.3工程材料

2.3.1 本工程型鋼柱、主梁、次梁等主要構件采用Q345B級合格鋼材，其余采用Q345B級合格鋼材；其力學性能和化學成分應符合《碳素結構鋼》（GB/T700）的規定；鋼材的抗拉強度實測值與屈服強度實測值的比值不應小于1.2；且應有明顯的屈服臺階。鋼材應有良好的可焊性和合格的沖擊性。

2.3.2 高強度螺栓：采用10.9級高強度螺栓。螺母和墊圈：采用《優質碳素結構鋼技術條件》（GB699-88）中規定的鋼材制作。高強度螺栓的設計預拉力值按現行國家標準《鋼結構設計規范》GB50017的規定采用。

2.3.3 栓釘（圓柱頭焊釘）：采用φ19*80，應符合《圓柱頭焊釘》GB/T10433的規定，材質為Q-235級合格鋼材。

2.3.4 預埋件、連接板、加勁板等采用Q235B級合格鋼材，其力學性能和化學成分應符合《碳素結構鋼》（GB/T700）的規定。

掃碼關注“云建設平臺”，發送消息“資料庫”下載“工程質量檢測3600套資?*?rdquo;，實時更新！

見證取樣檢測資?*?/span>

2.4 主要鋼結構構件：

2.4.1 A區

立柱（下圖為示意圖），全部立柱可分為下列3種，結構都BH500×350×14×28型鋼柱，不同的只是長度，分別為16800mm、5600mm、11200mm。牛腿，將根據設計要求確定。

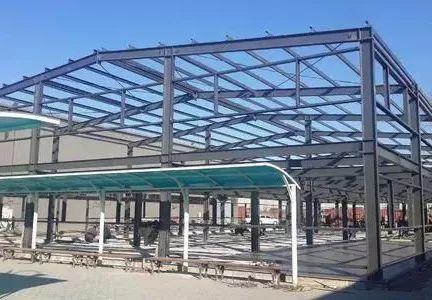

三、鋼結構工程的特點

1. 鋼結構以組合H型鋼板，經選擇合理的焊接工藝及焊接順序，由合格焊工采用全熔透坡口對接焊、角焊縫；坡口熔透焊等焊接成主構件、次構件及相應構配件連接而成的建筑物和構筑物。

2. 鋼結構施工單位應具備相應的鋼結構工程施工資質，鋼結構的原材料及成品應進行進場驗收，凡涉及安全、功能的原材料及成品應按《鋼結構施工質量驗收規范》進行復驗，監理人員對施工過程實施質量預控，是保證建筑物結構安全關鍵的工作程序。

3. 對鋼結構工程施工現場實施監理主要根據設計院鋼結構工程施工圖紙。

四、 監理的工作流程

1. 原材料及成品進場，施工方應向監理工程師提交工程材料報驗單，并附上原材料及成品的出廠合格證明書、檢驗報告，凡涉及安全、功能的原材料及成品應按規范進行復驗，并應有監理方參加見證取樣，復驗合格后，監理工程師簽署報告單，同意進場使用于擬定的部位。

2. 各工序應按施工技術標準進行質量控制，每道工序完成后，施工方自檢合格后報監理方驗評，合格后，才能進行下一道工序。

3. 施工方相關各專業工種之間，應進行技術交底，施工記錄，交接檢驗，并經監理工程師（建設單位技術負責人）檢查認可。

4. 鋼結構施工質量驗收應在施工單位自檢的基礎上，按照檢驗批，分項工程，分部工程（子分部工程）進行。

鋼結構（子分部）劃分為：

①鋼結構焊接工程。 ②緊固件連接工程。

③鋼零件及鋼部件加工工程。④鋼構件組裝工程。

⑤鋼構件預拼裝工程。 ⑥鋼結構安裝工程。

⑦壓型金屬板工程。 ⑧鋼結構涂裝工程。

鋼結構工程各相關安全及功能檢驗，鋼結構工程有關觀感的檢查，都在監理的工作流程環節中。

簡明流程如下：

資質審查→施工方案報驗→材料、成品進場報驗→施工過程工序報驗→分部（子分部）工程報驗→結構驗收→鋼結構驗收及質量評定。

五、 對鋼結構工程監理工作的控制要點和目標值

1、監理工作文件依據：

規范、標準、文件一覽表

⑦有關鋼結構工程的施工圖紙和安全文件及專家論證方案。

2、監理工作的控制要點

①對鋼結構的各種原材料，成品和半成品嚴格進場檢驗，檢查出廠合格證，試驗報告，復驗報告，對其品種，規格，產地的質量必須符合設計要求和有關標準的規定，材料的復驗必須由監理機構的見證員在場參加見證取樣。

②對鋼結構各分部（子分部）中的一般規定，主控項目，一般項目的強制性條文應不折不扣地執行，對項目的檢查嚴格和控制。

③鋼結構的焊接必須經考試合格并取得合格證書。持證焊工必須在其考試合格項目及其認可范圍內施焊。焊縫施焊后應在工藝規定的焊縫及部位打上焊工鋼印。

④碳素結構鋼應在焊縫冷卻到環境溫度、低合金結構鋼應在完成焊接24小時以后，進行焊縫探傷檢驗，本工程一、二級焊縫按設計要求均做100%焊縫探傷檢驗，由具有相應資質的第三方檢測機構進行檢測，監理見證人員現場見證。

⑤施工單位對其首次采用的鋼材，焊接材料，焊接方法，焊后熱處理，應進行工藝評定，并應根據評定報告確定焊接工藝。

⑥地腳螺拴的預埋，其數量、規格、尺寸、軸線位置應多次校核準，并經監理工程師驗收合格方可進行隱蔽，用鋼模和管架固定后才澆筑短柱砼。

⑦鋼結構緊固件連接，應滿足螺栓實物最小載荷檢驗；扭剪型高強螺栓連接時應滿足預拉力復驗；高強螺栓連接時應滿足施工扭矩檢驗；高強螺栓連接磨擦面應滿足抗滑移條數檢驗。

⑧鋼構件組裝時，焊接H型鋼的翼緣板拼接縫和腹板拼接縫的間距應滿足規范的規定，組裝的吊車不應下?lián)稀?/span>

⑨鋼結構吊裝時，應劃分好吊裝區域，確定吊裝順序，按如下順序吊裝：

鋼柱安裝→柱間支撐安裝→屋面梁安裝→屋面支撐安裝→吊車梁安裝→屋面檀條安裝→次構件安裝

鋼結構吊裝工藝流程如下：

基礎驗收、鋼構件驗收→彈基礎縱橫軸線、彈構件安裝位置→吊裝1軸線鋼柱、在地面組裝屋架→校正鋼柱→吊裝第1屋架→吊裝其它軸線鋼柱、校正鋼柱→安裝水平支撐→對該開間二次校正→安裝柱間支撐、條桿→重復上述程序，直至全鋼架安裝完畢→安裝檀條、拉桿、調整→安裝門框架→鋼結主體驗收

⑩鋼結構吊裝時應注意如下安全措施

1. 應嚴格按照安全施工方案的要求進行具體操作：

2. 吊裝的全過程應有專人指揮，佩帶指揮員臂章、頭戴醒目安全帽，操作人員系好安全帶，穿好安全工作服、鞋及戴好手套。

3. 整個吊裝區域用醒目警戒繩進行封閉作業，禁止非施工進入工作區，項目專職安全員應到場，并做好安全巡視、檢查工作。

鋼結構的壓型金屬屋面板、墻面板、天溝、泛水板、包角板應固定可靠、牢固；防腐涂料涂刷和密封材料敷設應完好，其連接件數量，間距應符合設計要求和國家現行標準的規定，鋼結構的涂料涂裝遍數，涂裝厚度應符合設計要求。

4. 目標值：

應滿足《鋼結構工程施工質量驗收規范》附錄A，表附錄B、表附錄C、表附錄D、表附錄E、表附錄F表附錄G和表附錄H、L檢測項目及檢測標準。

六、 監理工作的方法及措施

1. 嚴格執行鋼結構的報驗程序，當鋼結構工程質量不符本規范要求時，應按下列規定進行處理：

經返工重做或更換構（配）件的檢驗批，應重新進行驗收；

經有資質的檢測單位鑒定能夠達到設計要求的檢驗批準，應予以驗收。

若檢測達不到設計要求，但經原設計單位核算認可能夠滿足結構安全和使用功能的檢驗批，可予以驗收。

2. 嚴格執行《安全生產管理條例》

①監理單位應當審查施工組織設計中的安全技術措施或?qū)ｍ椃桨甘欠穹�合工程建設的強制性標準。

②監理過程中，發現存在安全建設的應當要求施工單位整改。

③情況嚴重的，應當要求施工單位暫時停止施工，并及時報告建設單位。

④施工單位不整改或不停止施工的，應當及時向有關主管部門報告。

⑤應當遵照法律、法規和強制性標準實施監理，對建設工程承擔監理責任。

3. 采取旁站、巡視、平行檢驗的形式，對鋼結構施工過程中發現的質量問題及時通知施工方予以糾正；必要時，發出監理通知單限期整改并進行復查。
