懸索橋以高強度懸索為主要承重構件，具有跨越能力大、受力合理、造價經濟的特點。但因其跨度一般較大，結構偏柔，對風的作用更加敏感，風荷載在設計中往往起控制作用。歷史上最著名的懸索橋因風振而破壞的案例要數塔科馬海峽大橋了。該橋1940年7月通車四個月后，就在18m/s的風速下扭曲振動而破壞。后續的調查分析顯示，卡門渦街是造成這次事故的根本原因。
流體繞過物體時，在物體尾流左右兩側產生的成對的、交替排列的、旋轉方向相反的反對稱渦旋，因著名力學家馮?卡門而得名卡門渦街�？諝饬鬟^(guò)煙囪、高層建筑時，都會產生卡門渦街。本次事故也引發了人們對橋梁、建筑等風致振動問題的廣泛研究。

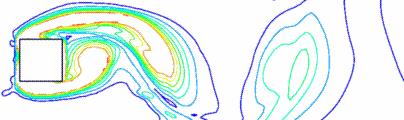

圖1：卡門渦街
橋梁、建筑等結構的風振分析非常重要，達索系統SIMULIA的XFlow和Abaqus在這類流體和結構仿真方面都有很多應用。
XFlow采用格子玻爾茲曼算法，結合大渦模擬，高保真的預測瞬態流動。技術優勢在于前處理不需要對流體域進行網格劃分，同時表面復雜的幾何不再是限制因素，只需設置網格尺寸，全六面體格子可保證網格質量，節省大量前處理時間。XFlow模擬真實的的幾何運動，獨特的自適應網格細化算法能方便的處理運動幾何體壁面附近、尾渦，交界面等壓力梯度較大的區域。
橋梁的最終破壞往往是因?yàn)榻Y(jié)構振幅過大。Abaqus提供線性、非線性多種算法可以計算橋梁的動力學響應：
另外，XFlow和Abaqus擁有良好的接口，可以進行聯合仿真：XFlow計算流場，將渦流載荷傳遞給Abaqus，Abaqus計算得到橋梁在風振下的結構變形，隨后返回給XFlow，如此循環……流場無需網格劃分，流固耦合計算具有得天獨厚的優勢。通過這樣實時的數據交互，使真實再現橋梁結構的破壞過程成為可能。
懸索橋是目前跨度最大的橋梁結構形式，跨度從幾百米到上千米。懸索橋跨度的大幅度增加帶來的主要問題是結構剛度的顯著下降，這使得風致振動成為結構安全性的主要因素，其中橋梁顫振穩定性是影響風振性能的關鍵因素。
圖2：日本明石海峽大橋
日本明石海峽大橋是世界上最大跨徑的懸索橋，主跨度1991m，風致穩定性分析非常重要，分析涉及高度非線性。Abaqus被用來進行該橋的側向扭振屈曲分析。（該分析來源于SIMULIA全球年會論文，由橫濱國立大學Ishihara等人完成）
分析中索塔采用B31H單元，主索和吊索采用T3D2H單元。計算共有兩個分析步，第一分析步為自重加載，第二分析步為風荷載。風荷載數值隨橋面的扭轉而變化，數值關系由風洞試驗確定。

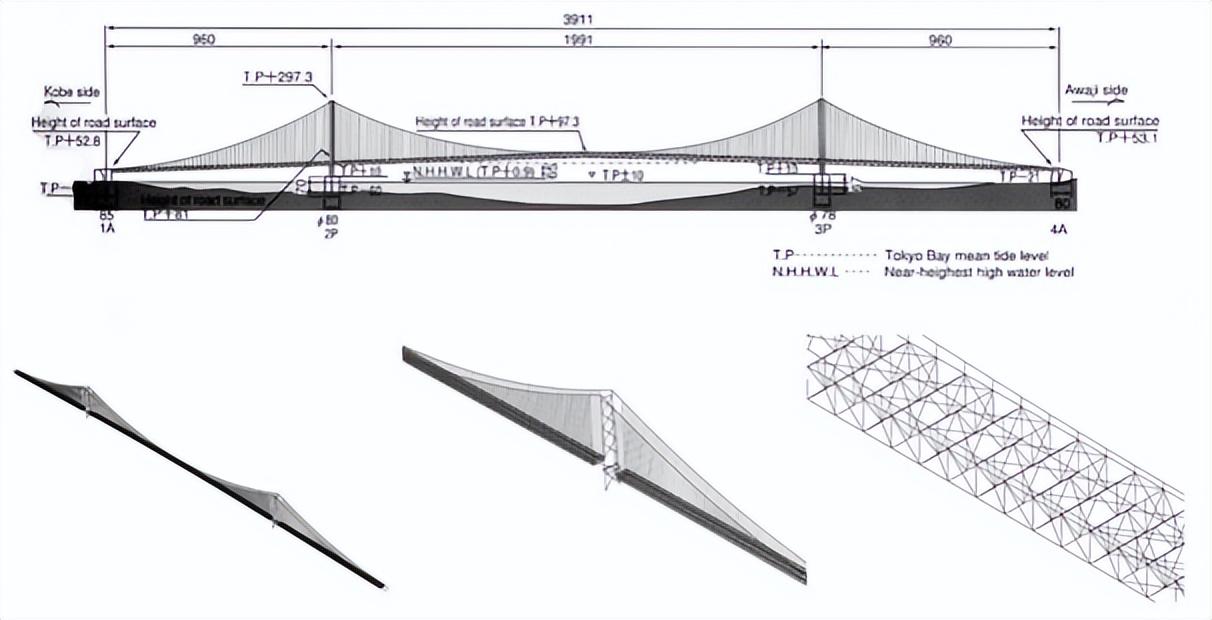

圖3：日本明石海峽大橋有限元模型

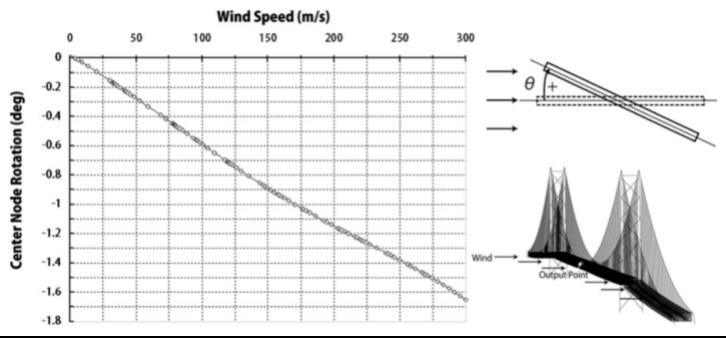

采用Abaqus/Standard求解，風荷載作用下的橋面轉角隨風速變化曲線如下圖所示，橋面扭轉角并沒有隨風速增加而出現突然增加，表明該橋未發生側向扭轉屈曲。
圖4：橋面扭轉角結果
大跨度橋梁的風振不僅影響行車的舒適性，甚至?xí)l(fā)整個橋梁的破壞，數值仿真是研究此類問題的重要手段。在達索系統3DEXPERIENCE體驗平臺上，不僅在橋梁仿真領域，借助SIMULIA能夠涵蓋從成橋狀態、各類靜動力特性、車橋耦合振動、穩定性等整體分析，到局部細節模型計算；而且在三維設計階段，借助CATIA能夠完成特大型復雜結構橋梁和常規橋梁在不同設計階段、不同LOD等級和精細程度的三維模型設計，設計數據在平臺內無損傳遞，實現CAD模型數據與CAE仿真分析一體化。

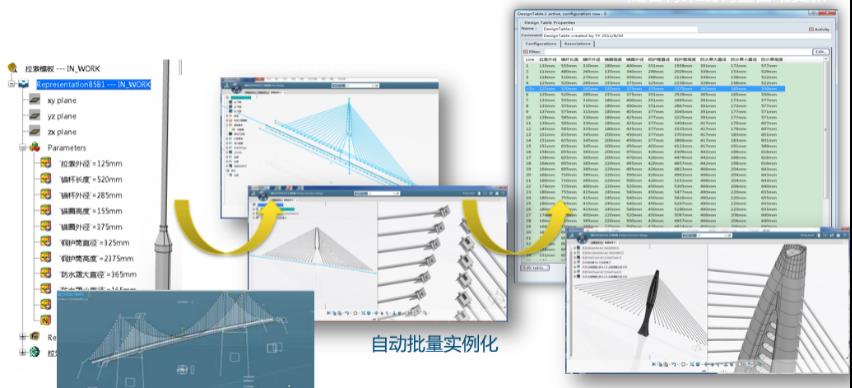

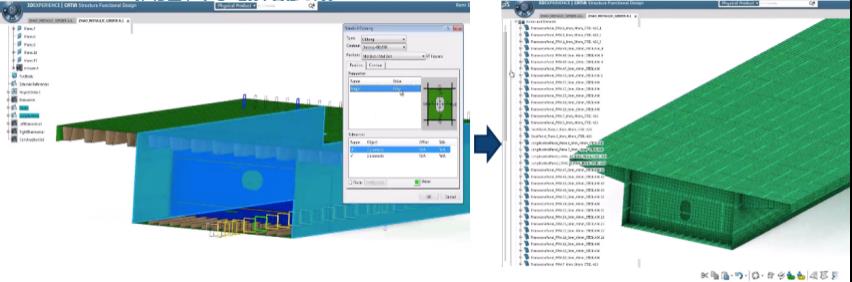

圖5：CATIA參數化三維設計

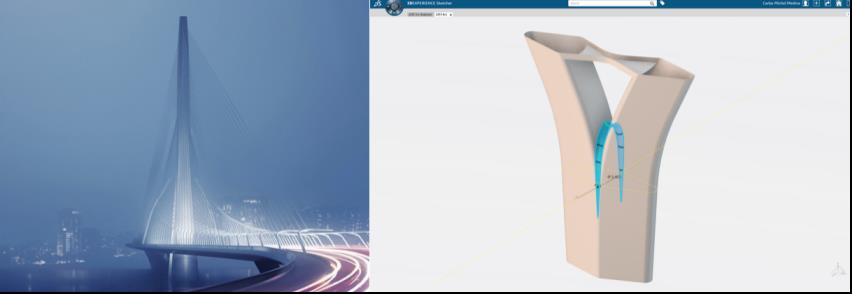

圖6：臺灣淡江大橋

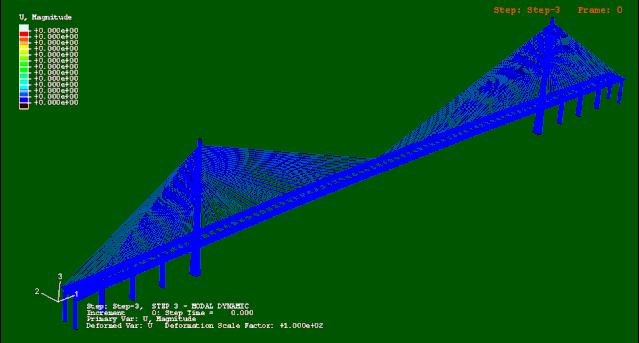

圖7：三維模型CAD to 仿真分析CAE
達索系統SIMULIA Abaqus是一款功能強大的工程仿真模擬軟件，其計算專長覆蓋從簡單的線性分析到復雜的非線性問題。與此同時，Abaqus擁有豐富的單元庫和材料模型庫，可以模擬典型工程材料在特殊工況下的材料性能，如鋼材抗疲勞能力、混凝土受壓能力、建筑物抗震性能等。作為通用仿真分析軟件，Abaqus除了解決大量結構應力/應變問題，還可以應用于解決其他工程領域問題，如熱力耦合分析、聲場分析、邊坡穩定性分析、儲液罐罐壁變形分析等。
SIMULIA Abaqus 2022x最新版本，其中最新變化面向基礎設施行業用戶覆蓋6大專題、31條重要功能增強。
Abaqus R2022x主要特點
1.Abaqus/CAE的功能增強
主要體現在網格&幾何、Query查詢、建模、材質、接觸及其屬性、作業與優化、窗口可視化等方面。
2.Abaqus非線性力學的功能增強
在2022x版中覆蓋變化較多，包括全剛度耦合的通用截面Beam單元、Connector塑性、伴隨設計靈敏性、多工況分析中溫度加載、斷裂與疲勞等功能增強。
3.線性分析的功能增強
其中，線性動力學的功能增強體現在模態分析中增加了Connector單元的輸出，提高了響應譜分析性能，并加強了隨機響應分析；線性方程及迭代求解器的功能增強體現在使用AWS解決大規模的特征問題，并實現AWS特征求解器的GPU加速和迭代求解器的功能增強。
4.子結構的功能增強
這個版本對子結構數據庫功能進行了重大的重新設計；此外，使用直接穩態動力學分析和子結構生成分析的組合定義基于頻率的子結構。
5.接觸和約束的功能增強
Abaqus/ Standard和Abaqus/ Explicit中的部分功能解決了之前版本的穩定性、精準性和易用性問題。同時，引用了一些新的方法以提升仿真性能。
6.Abaqus/Explicit的技術和性能功能增強
主要涉及Co-simulation和Hybrid Message Parallelism (HMP)并行功能增強。
CATIA是全球出色的產品設計與體驗解決方案。過去幾十年中，達索系統旗下品牌產品CATIA被各個行業廣泛采用，覆蓋了我們?nèi)粘Ｉ畹姆椒矫婷�，包括飛機、汽車、船舶、建筑乃至飲料瓶等。在基礎設施行業，伴隨“數字孿生”概念的興起，三維協同設計、參數化建模的呼聲越來越高，新技術、新范式也逐步改變了項目所有利益相關方看待“模型”的思維。人們開始希望實現從傳統二維圖檔交付到全三維數據交付的轉變。
CATIA 2022x最新版本，其中最新變化面向基礎設施行業用戶主要涉及地形設計、線路設計、鋼筋設計、鋼結構設計、數字城市、數據接口等方面。
CATIAR2022x主要特點
2.1設置坐標系
在設置坐標系時，可以借助助手調整坐標系；同時，支持創建復合地理坐標系，并調整平面和高程的坐標參數；此外，可以通過查看器查詢相應坐標系參數。
2.2地形設計
圍繞著大點云數據的多專業協同設計增強，各專業可以依據線路為總體，在大點云數據中提取沿線各自設計的地形范圍，將該范圍地形自動提取轉換為可以進行運算的三維地形面；
地形與既有構筑物（如建筑物、地形、涵洞等），可以根據設計需要，以相交或輪廓的形式，直觀展現在縱斷面中；
支持多種圖片格式。同時，用戶可以設置圖片顯示的質量，選擇是否加載貼圖，增強地形貼圖顯示精度。
2.3路線設計

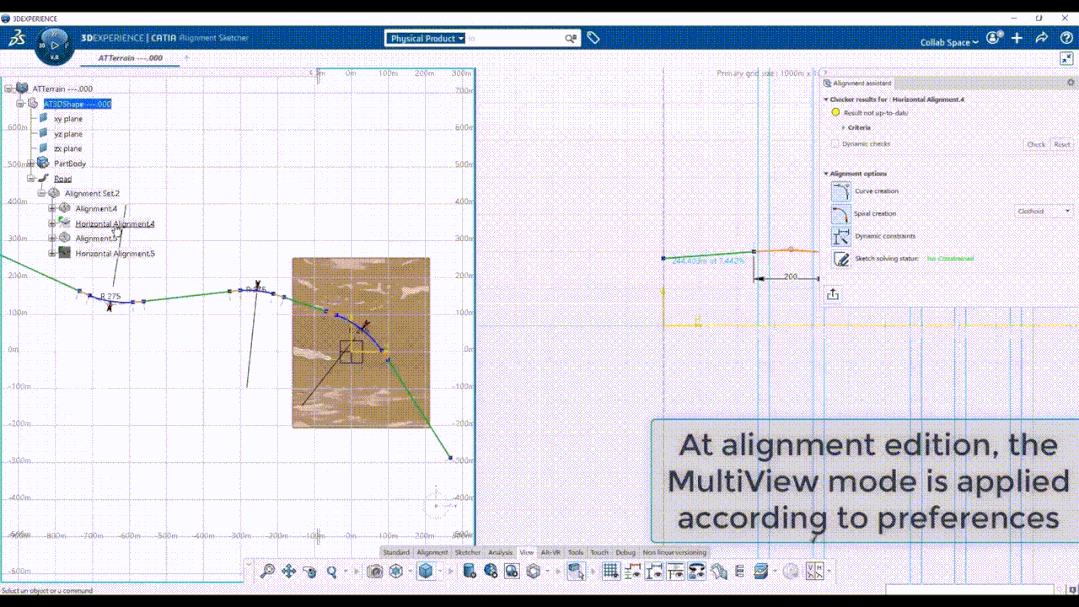

支持多視窗聯動模式，包括平面設計和縱斷面設計；
對于基本線元里程碑，支持多種緩和曲線線型，包括回旋線、三次拋物線、余弦線、正弦線、Bloss型；
對于交點法設計里程碑，支持更多的平曲線組合形式，包括S型、卵型、回頭曲線、交點拆分/合并；而在縱斷面組合形式，也支持了基本型；
根據用戶需要，自定義線路關鍵信息的顯示，更加貼合專業需求的顯示關鍵設計信息；
支持全線交互漫游，在線路或整個項目完成之后，可以一鍵進行交互漫游，實時切換不同視角、切換不同車道、調整車輛速度，同時還可對停車視距等相關線路指標進行動態檢查。
2.4道路設計
全新專業的橫斷面設計創建工具，更加便捷的設計橫斷面各個構件（邊坡、路基層、排水結構），用戶可針對項目場景，按構件組裝裝配整體橫斷面模板，并且為每個構件單獨設置觸發規則，比如：填方時，設置排水溝以及硬路肩石。
新的橫斷面模板將作為專門的特征在結構樹上進行組織與管理，用戶可直接在結構樹上調取進行三維路基的實例化使用。
支持多個道路連接合并，如僅路基層合并和僅土方合并。

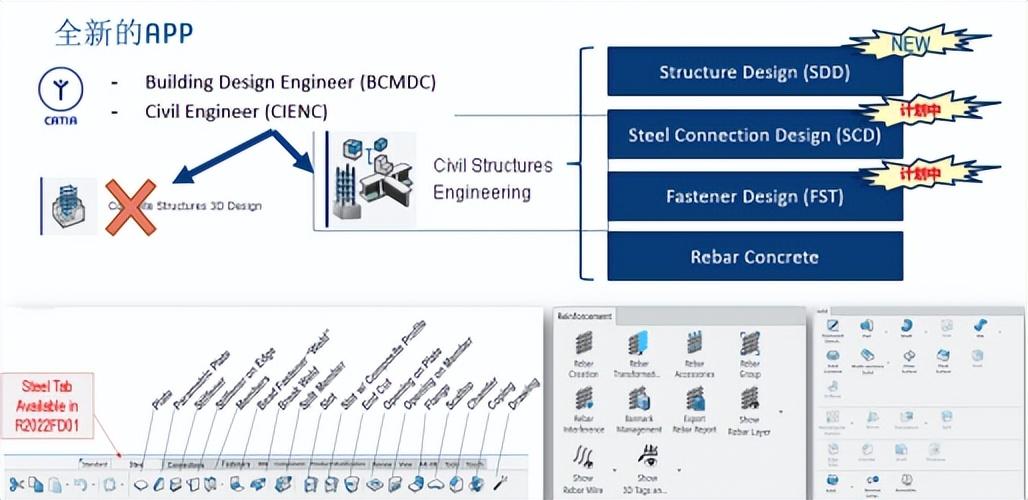

2.5全新的土木結構詳細設計APP
針對結構詳細設計（鋼筋、鋼結構），為土木工程師以及建筑設計工程師角色，設計了新的APP，即Civil Structures Engineering。后續會將傳統鋼結構設計模塊SDD、鋼結構節點設計模塊SCD、緊固件設計模塊FST以及鋼筋設計模塊統一納入。

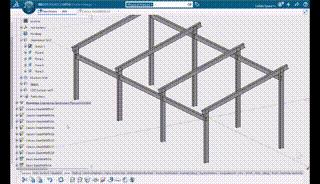

2.6建筑結構設計
主要體現在了型材庫的創建，以及BDS到SDD轉換。
2.7鋼筋設計

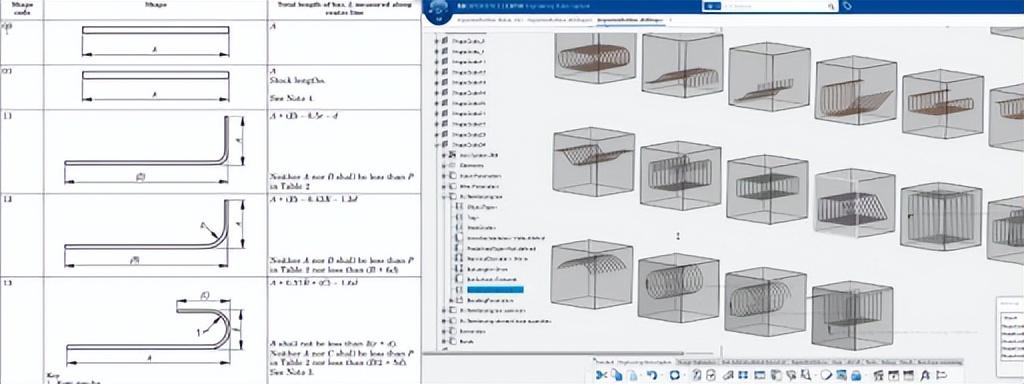

全新設計的鋼筋用戶界面，更加貼近用戶的設計體驗。新增了平行鋼筋的創建，支持任意截面切分鋼筋，以及鋼筋的交錯搭接。支持封裝針對構件（如：橋墩、樁基等）的鋼筋模板，并且箍筋隨主筋變化而更新。
同時，鋼筋彎折標準內嵌至平臺，為設計至施工的銜接奠定基礎。
2.8橋梁助手
在新版本中支持三維布跨輸入跨徑組合、參數Excel表驅動孔跨布置、參數Excel表驅動橋梁參數、孔位標記和缺乏輸入提醒。
2.9通用基礎功能

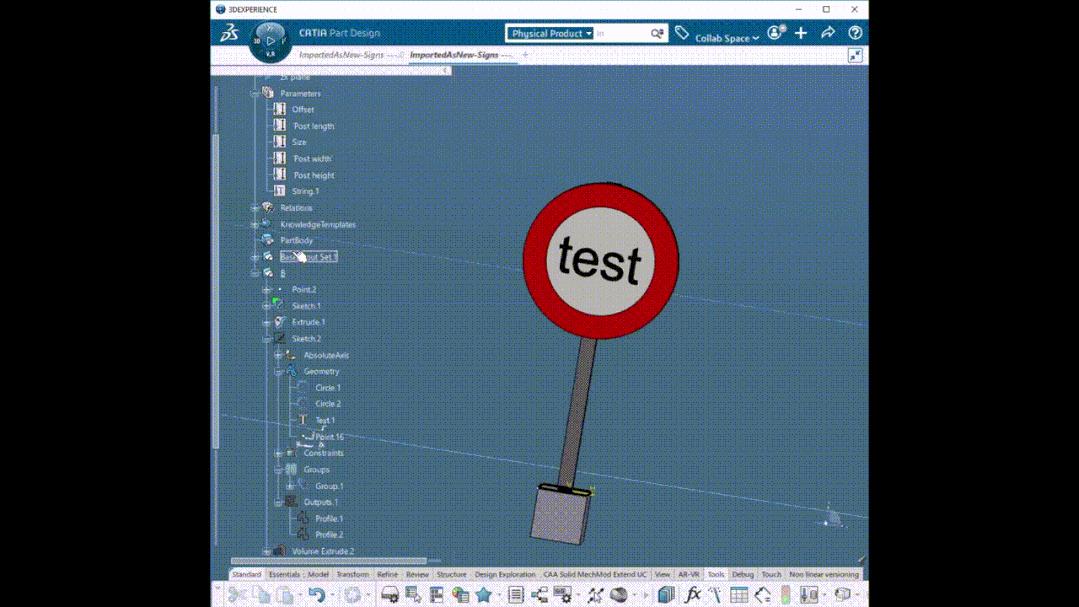

在標志標牌設計中，參數化文字、標志設計功能得到了增強；
支持Excel表格關聯創建軸系陣列，數據驅動軸系位置的變化�？梢酝ㄟ^(guò)坐標點、樁號點、任意點等方式創建表格，表格內容可再次編輯，三維數據同步更新。
2.10數字城市
支持CATIA與3DEXPERIENCity平臺的數據銜接。
2.11數據接口
支持多種數據傳遞（如LandXML）以及IFC屬性（如IFC Rail、IFC Rebars、IFC for Design）的擴展。
